线切割机床说明书文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）DK77系列数控线切割机床（机械、电气部分）目录一、概述二、主要技术参数三、机床传动系统四、机床电气系统五、机床安装、调整和操作六、机床的润滑七、机床的维护八、常见故障浙江省玉环县丰泰数控机床有限公司TEL：一、概述数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。
线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。
广泛应用在机械、电子电气等领域。
二、主要技术参数主要技术参数见表一。
表一主要技术参数三、机床传动系统机床机械部分主要由床身、工作台、运丝装置、线架、冷却系统、夹具、防水罩等部件组成。
传动系统图见图一。
滚动轴承、电机型号规格见表二。
图一传动系统图表二滚动轴承、电机型号规格1、工作台的传动过程：X方向：控制系统送出进给脉冲→→X轴步进电机MX→→齿轮6/齿轮5→→丝杆CX→→螺母LX→→下拖板；Y方向：控制系统送出进给脉冲→→Y轴步进电机MY→→齿轮7/齿轮8→→丝杆CY→→螺母LY→→上拖板；控制系统每送出一个脉冲，工作台拖板移动。
另外用X、Y方向两个手摇手柄也可以使工作台实现X、Y方向移动。
2、运丝装置的传动过程：运丝电机M→→联轴器→→贮丝筒高速旋转→→齿轮4/齿轮3→→齿轮2/齿轮1→→丝杆C→→螺母L→→行程开关；运丝装置带动电极丝按一定线速度运动，通过线架上的排丝轮、导轮将电极丝整齐地排绕在贮丝筒上，行程限位开关控制贮丝筒的正反转。
四、机床电气系统机床电气原理图见图二，符合有关国家标准。
机床与控制器、高频电源、步进电源的连线接口见图三。
机床电气操作面板示意图见图四。
机床电源为单相220V/50H，机床的三芯电源插座按标准接地，严禁供电插座的接地芯片与电源中性线相连。
照明灯规格为24V/40W。
机械制造技术（九江职业技术学院）知到章节测试答案智慧树2023年最新绪论单元测试1.机械加工工艺系统的核心是参考答案:工件2.下面只适用于单件或小批量生产的加工方法是参考答案:试切法3.在机械加工中直接改变工件的形状，尺寸和表面性能使之变成所需零件的过程称为参考答案:机械加工工艺过程4.零件的生产类型与（）无关。
参考答案:零件在机构上的装配方式5.机械加工工艺系统的组成部分有参考答案:夹具;刀具;工件;机床6.根据生产专业化程度的不同，生产组织类型可分为参考答案:单件生产;成批生产;大量生产7.工件在夹具上（）的过程称为安装。
参考答案:夹紧;定位8.某种零件的年生产量通常称为零件的生产纲领。
参考答案:对9.构成工序的要素之一是同一套夹具。
参考答案:错10.机械制造系统是在工艺系统上以整个机械加工车间为整体的更高一级的系统。
参考答案:对第一章测试1.单件生产的基本特点是（）。
参考答案:每种产品仅生产一个或数个2.加工箱体类零件时，通常以箱体的（）面作为粗基准参考答案:底3.工艺基准指的是参考答案:安装基准;测量基准;定位基准4.调质应该放在半精加工之前参考答案:对5.粗基准应在粗加工时使用参考答案:错6.硬质合金是最适合用来制造成型刀具和各种形状复杂刀具的常用材料参考答案:错7.制订单件小批生产的工艺规程时，应采取工件分散原则。
（）参考答案:错8.钻削时，切削热传出的途径中所占比例最大的是（）。
参考答案:工件9.砂轮圆周速度很高，外圆磨削和平面磨削时其转速一般在（）m/s左右。
参考答案:30~3510.磨具硬度的选择主要根据工件材料性质、磨削方式、磨削状况决定。
参考答案:对第二章测试1.积屑瘤在加工过程中起到好的作用是参考答案:保护刀尖2.在切削平面内测量的角度有（）。
参考答案:刃倾角3.金属切削过程的实质为刀具与工件的互相挤压的过程参考答案:对4.在其他条件不变时，变形系数越大，切削力越大，切削温度越高，表面越粗糙。
DK77系列数控线切割机床使用说明（上）一、概述数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。
线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。
广泛应用在机械、电子电气等领域。
二、主要技术参数主要技术参数见表1。
表1 主要技术参数三、机床传动系统机床机械部分主要由床身、工作台、运丝装置、线架、冷却系统、夹具、防水罩等部件组成。
传动系统图见图1。
滚动轴承、电机型号规格见表2。
图1 传动系统图表2 滚动轴承、电机型号规格编号名称型号规格精度数量安装部位X方向：控制系统送出进给脉冲→→X轴步进电机MX→→齿轮6/齿轮5→→丝杆CX→→螺母LX→→下拖板；Y方向：控制系统送出进给脉冲→→Y轴步进电机MY→→齿轮7/齿轮8→→丝杆CY→→螺母LY→→上拖板；控制系统每送出一个脉冲，工作台拖板移动0.001mm。
另外用X、Y方向两个手摇手柄也可以使工作台实现X、Y方向移动。
2、运丝装置的传动过程：运丝电机M→→联轴器→→贮丝筒高速旋转→→齿轮4/齿轮3→→齿轮2/齿轮1→→丝杆C→→螺母L→→行程开关；运丝装置带动电极丝按一定线速度运动，通过线架上的排丝轮、导轮将电极丝整齐地排绕在贮丝筒上，行程限位开关控制贮丝筒的正反转。
四、机床电气系统机床电气原理图见图2，符合有关国家标准。
机床与控制器、高频电源、步进电源的连线接口见图3。
机床电气操作面板示意图见图4。
机床电源为单相220V/50H，机床的三芯电源插座按标准接地，严禁供电插座的接地芯片与电源中性线相连。
照明灯规格为24V/40W。
机床电气器件清单见表3。
图2 机床电气原理图图3 连线接口图图4 操作面板图如图5示，安装好机床，接好电源线，合上闸，即可对机床进行操作。
图5 机床安装平面布置图1、将“丝速调整”旋钮ＳC置１档，使丝筒运转时比较慢，做好上丝前的准备。
一、填空题电火花加工的加表面热处理：电子束，电火花，激光材料焊接：电子束，激光，超声波高能束加工：电子束，离子束，水射流，等离子体表面质量：离子束，电解，电火花，超声波加工精度最高：离子束加工导电材料：电火花，电解，等离子体工原理：利用电间隙脉冲放电产生局部高温实现加工1电解加工〉〉工具不损耗，可用脉冲电源。
1电解加工的基本原理：是利用金属在电解液中的电化学阳极溶解，将工件加工成型的。
1电火花线切割加工是正极性加工1、电火花加工是将电极形状复制到工件上的一种工艺方法。
3、放电间隙是放电时工具电极和工件之间的距离。
4、电火花加工中常用的电极结构形式是整体电极、组合电极、镶拼式电极。
5、在用火花法校正电极丝垂直度时，电极丝要运转以免电极丝断裂。
8、特种加工是直接利用电能、热能、光能、电化学能、化学能、声能及特殊机械能等能量达到去除或增加材料的加工方法。
9、电火花线切割加工的根本原理是用移动的细金属导线作电极，对工件进行脉冲火花放电，切割成形。
10、数控电火花线切割机床能加工各种高硬度、高强度、高韧度和高熔点的导电材料。
11、第一台实用的电火花加工装置的是1960年，苏联的拉扎林科夫妇发明的。
14、高速走丝线切割机主要由机床、脉冲电源、控制系统三大部分组成。
16、线切割加工中罕用的电极丝有钼丝、钨丝、铜丝和钨钼合金丝。
其中钨丝和钼丝应用快速走丝线切割中，而铜丝应用慢速走丝线切割。
18、电火花线切割加工罕用的夹具主要有磁性夹具和专用夹具。
21、电加工的工作液循环系统由循环导管、工作液箱和工作液泵等组成。
工作液起排屑、冷却、绝缘等作用。
23、数控电火花线切割机床的编程，主要采用ISO编程、3 B编程、自动编程三重格式编写。
25、电火花线切割3B编程格式中，B表示分隔符，X表示X轴坐标的绝对直，Y表示Y轴坐标的绝对直，J表示加工线段计数长度，G表示加工线段计数方向，Z表示加工指令。
26、线切割3B格式编程中计数长度是在计数方向的基础上确定的，是被加工的直线或圆弧在计数方向的坐标轴上投影的长度直之和，单位为μm。

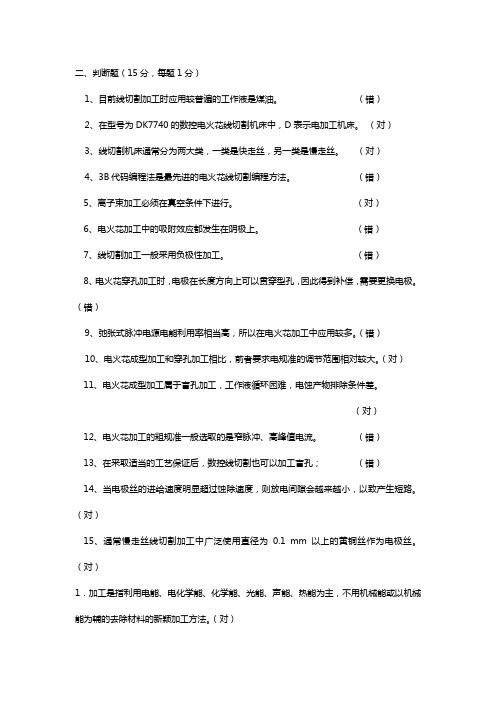

二、判断题（15分，每题1分）1、目前线切割加工时应用较普遍的工作液是煤油。
（错）2、在型号为DK7740的数控电火花线切割机床中，D表示电加工机床。
（对）3、线切割机床通常分为两大类，一类是快走丝，另一类是慢走丝。
（对）4、3B代码编程法是最先进的电火花线切割编程方法。
（错）5、离子束加工必须在真空条件下进行。
（对）6、电火花加工中的吸附效应都发生在阴极上。
（错）7、线切割加工一般采用负极性加工。
（错）8、电火花穿孔加工时，电极在长度方向上可以贯穿型孔，因此得到补偿，需要更换电极。
（错）9、弛张式脉冲电源电能利用率相当高，所以在电火花加工中应用较多。
（错）10、电火花成型加工和穿孔加工相比，前者要求电规准的调节范围相对较大。
（对）11、电火花成型加工属于盲孔加工，工作液循环困难，电蚀产物排除条件差。
（对）12、电火花加工的粗规准一般选取的是窄脉冲、高峰值电流。
（错）13、在采取适当的工艺保证后，数控线切割也可以加工盲孔；（错）14、当电极丝的进给速度明显超过蚀除速度，则放电间隙会越来越小，以致产生短路。
（对）15、通常慢走丝线切割加工中广泛使用直径为0.1 mm以上的黄铜丝作为电极丝。
（对）1．加工是指利用电能、电化学能、化学能、光能、声能、热能为主，不用机械能或以机械能为辅的去除材料的新颖加工方法。
（对）2．电化学反应时，金属的电极电位越负，越易失去电子变成正离子溶解到溶液中去。
（对）3．法拉第电解定律认为电解加工时电极上溶解或析出的物质的量与通过的电量成正比，它也适用于电镀。
（对）4．用线性电解液进行电解加工，可获得较高的加工精度。
（错）5．电解加工时，串联在回路中的降压限流电阻使电能变成热能而降低电解加工的电流效率。
（错）6．电火花加工是非接触加工（指工具和工件不接触），所以加工后的工件表面无残余应力。
（错）7．电子束加工是利用电能使电子加速转换成动能撞击工件，又转换成热能来蚀除金属的。
?DK77系列电火花数控线切割机床使用说明书一、机床的主要用途本机床主要是以加工坚硬（硬质合金、淬火钢）精密复杂中小型金属零件。
由于本机床采用数字控制，具有高自动、高适应性等优点，可广泛用于仪器、仪表、汽车行业的工具、试制车间，加工各种冲模、靠模、样板、硬质合金等超硬金属件以及异形零件等。
二、主要规格1、机床及技术参数DK77系列数控电火花线切割机床主参数?注：1.工作台行程实际超程，超程尺寸可咨询厂方。
2.小锥度加工0~10°，大锥度加工0~40°。
3.机床最大切割厚度不计精度，不包括硬质合金。
2、加工精度切割28×40八角形纵剖面上尺寸差 0.015mm横剖面上尺寸差 0.020mm3、工作台手轮移动量手轮转一周工作台移动量为4mm，手轮每格工作台移动量为0.01mm。
4、贮丝筒贮丝筒拖板最大移动量150mm贮丝筒尺寸（直径×长度）Φ156×184电极丝选用直径 0.12~0.22mm最大贮丝长度 270m电极丝速度 11m/s5、脉冲当量工作台 0.001mm6、步进电机??7、机床总功率贮丝筒电机 A02－7124 370W 1400r/min 三相工作液泵电机 DB－25 120W 25L/min8、外形尺寸控制柜（长×宽×高）600×500×670mm ??9、重量三、机床吊运见示意图1 吊装时，先要卸掉机床拖板及贮丝筒拖板的罩壳。
?四、机床安装1、先检查机床有无空脚，再将机床放稳，将框式水平仪放置在X、Y向拖板上，利用床身底部的调整螺钉，调整机床的安装水平，在纵横方向均不得超过0.04/1000mm。
五、机床概述本机床由数字程序控制来加工直线和圆弧组成的各种复杂的金属冲模与零件，加工最高生产率达80mm2／min，加工表面粗糙度（生产效率＞20mm2／min）Ra≤2.5μm。
机床由主机、高频电源和控制器三大部分组成。
DK77系列数控线切割机床使用说明（上）2008-5-24 来源：【字体：大中小一、概述数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。
线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。
广泛应用在机械、电子电气等领域。
二、主要技术参数主要技术参数见表1。
表1 主要技术参数三、机床传动系统机床机械部分主要由床身、工作台、运丝装置、线架、冷却系统、夹具、防水罩等部件组成。
传动系统图见图1。
滚动轴承、电机型号规格见表2。
图1 传动系统图表2 滚动轴承、电机型号规格1、工作台的传动过程：X方向：控制系统送出进给脉冲→→X轴步进电机MX→→齿轮6/齿轮5→→丝杆CX→→螺母LX→→下拖板；Y方向：控制系统送出进给脉冲→→Y轴步进电机MY→→齿轮7/齿轮8→→丝杆CY→→螺母LY→→上拖板；控制系统每送出一个脉冲，工作台拖板移动0.001mm。
另外用X、Y方向两个手摇手柄也可以使工作台实现X、Y方向移动。
2、运丝装置的传动过程：运丝电机M→→联轴器→→贮丝筒高速旋转→→齿轮4/齿轮3→→齿轮2/齿轮1→→丝杆C→→螺母L→→行程开关；运丝装置带动电极丝按一定线速度运动，通过线架上的排丝轮、导轮将电极丝整齐地排绕在贮丝筒上，行程限位开关控制贮丝筒的正反转。
四、机床电气系统机床电气原理图见图2，符合有关国家标准。
机床与控制器、高频电源、步进电源的连线接口见图3。
机床电气操作面板示意图见图4。
机床电源为单相220V/50H，机床的三芯电源插座按标准接地，严禁供电插座的接地芯片与电源中性线相连。
照明灯规格为24V/40W。
机床电气器件清单见表3。
图2 机床电气原理图图3 连线接口图图4 操作面板图如图5示，安装好机床，接好电源线，合上闸，即可对机床进行操作。
图5 机床安装平面布置图1、将“丝速调整”旋钮ＳC置１档，使丝筒运转时比较慢，做好上丝前的准备。
a、最大切割速度≥160mm2/min (电极丝直径为φ0.18mm时)b、最佳表面粗糙度 Ra≤2.5μmc、加工精度 0.015 mm二、、主机总体结构布局DK7732电火花数控线切割机是我公司的经典产品，质量稳定、性能可靠。
线架跨距在50～600mm内连续可调的功能，以适应不同厚度的切割加工。
1、床身选用了高强度铸件，设计方型箱体结构，床身底部设立了四个可调的底脚螺钉，以利机床调整水平。
2、十字坐标工作台采用拖板结构，分为两层，即上拖板和中拖板。
工作台移动选用了锻打导轨和滚珠丝杠。
整个工作台具有极高的刚性。
传动链采用齿轮减速机构，以减少传动误差，提高精度延长使用寿命3、线架高度可调，更好地保持所加工范围内的工件精度。
4、运丝机构采用尼龙齿轮传动，使用了独特的运丝筒变频器变速换向，使得换向迅速，降低噪音，寿命将延长。
三、控制系统HL系统是目前国内最广受欢迎的线切割机床控制系统之一，它的强大功能、高可靠性和高稳定性已得到行内广泛认同。
HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口，因为PCI接口的先进特性，使得HL-PCI卡的总线部分与机床控制部分能更好的分离，从而进一步提高HL系统的抗干扰性能力和稳定性。
而且安装界限更加简单、明了，维修方便。
HL-PCI卡对电脑配置的要求不高，而且兼容性比ISA更好。
不许硬盘、软盘也能启动运行。
主要功能有：1.一控多功能，可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工编程。
2.锥度加工采用四轴/五轴联动控制技术。
上下异形和简单输入角度两种锥度加工方式，是锥度加工变得快捷、容易。
可作变锥及等圆弧加工。
3.模拟加工，可快速显示加工轨迹特别是锥度及上下异形工件的上下面加工轨迹，并显示终点坐标结果。
4.实时显示加工图形进程，通过切换画面，可同时监视四台机床的加工状态，并显示相对坐标X、Y、J和绝对坐标X、Y、U、V等数值。
5.断电保护，入加工过程中突然断电，复电后，自动恢复各台机床的加工状态。
1.床身是采用高强度铸铁（HT250）成型的基座，为机床的承重部件。
一体式结构，铸件体都采用树脂砂铸造技术铸造(慢走丝铸件就采用此技术),两次高温退火处理，在同类型机床中自重也大，确保机械精度的恒久不变。
2.线架为二悬臂对称结构，钼丝张力均匀。
3.采用BMXP智能型中走丝线切割编控一体化软件，操作平台windowsxp，这是目前行业中唯一一款真正WindowsXP下开发的线切割专业软件。
4. 采用PCI总线，配备高端工业控制计算机。
5.强大的网络功能，实现远程控制。
6.可嵌入式的控制系统，实现与多种设计软件无缝连接。
7.具有机械原点找寻功能从而实现了对各段螺距误差进行补偿，伺服控制下效果尤为显著8.高频电源控制卡和软件控制卡合二为一，避免多卡控制的准确性差异和故障点多的弊端；9.高效细分的数字化专业脉冲电源，具有单方向放电功能，具有分组脉冲辅助功能，有效控制工件表面切割线纹，进一步满足高端客户的精细要求。
10.具有智能化数据库，通过大量试验和优化组合，供用户针对不同工件切割需求进行选择，也可由客户自行编辑加工参数加以存盘，并且查询调用简便。
11.特别选用新式三层过滤式水箱，延长了工作液的使用寿命，提高了工作液的洁净度，排渣性能增强，最终促使加工工件光洁度的提高，配合采用宝玛最新型的冷却液—BM系列水基工作液，对操作工及环境无害，符合环保要求。
12.可配备闭环伺服控制系统，采用日本安川伺服系统或日本三菱伺服系统。
1、BMXP智能编控系统软件的基本功能： (1)坐标系：绝对坐标、增量坐标（相对坐标）； (2)图形坐标变换、缩放、旋转功能，图形跟踪显示功能； (3)直线、圆弧插补功能； (4)斜度加工功能； (5)上下异面加工功能； (6)短路、断丝处理功能； (7)停电记忆功能，加工结束自动停机功能； (8)自动对端面、对中心功能； (9)具有丰富的拐角功能，自动加过渡圆弧功能（任意拐角）； (10)反向加工功能； (11)菜单技术、自动编程功能； (12)与ATUOCAD等多种设计软件无缝连接。
数控高速走丝电火花线切割机及控制系统开题报告新一、设计（论文）依据及研究意义：数控高速走丝电火花线切割加工是一种直接利用电能进行加工的新工艺。
这一技术已广泛应用于加工淬火钢，不锈钢、硬质合金等难加工材料；已成为切削加工的重要补充和发展。
我们的设计的数控高速走丝电火花线切加工机床是一个改进设计，我们设计的横向纵向进给系统是用步进电机控制的，提高生产效率。
我们这次毕业设计是对大学四年专业知识的综合运用。
通过这次设计，更好的掌握了专业知识，对其也有更深入的理解，这对我们将来的工作、学习都是一个莫大的帮助，我们受益匪浅二、设计（论文）主要研究的内容、预期目标：（技术方案、路线)1、调查研究电火花线切割机的加工特点，确定新设计电火花线切割机的主要技术参数。
2、进行数控电火花线切割机总体方案及控制系统总体方案设计。
3、完成电火花线切割机的机械结构设计。
4、完成控制系统硬件和软件设计。
三、设计（论文）的研究重点及难点：在这次设计中，数控高速走丝电火花线切割加工机床的控制系统部分是重点，也是难点。
由于可参考的资料非常少，所学的单片机的知识有限，这也加大了我们的设计难度。
步进电机驱动电路是数控高速走丝电火花线切割加工机床的一个重点，它是通过8031芯片的扩展，经过光电耦合电路，功率放大电路驱动步进电机。
脉冲电源电路又是一个重点，也是难点。
我采用的是高低压复式脉冲电源，它是由晶体管和分立元件组成的电路，输出高低压复式脉冲，可以同时供给两个放电间隙加工，提高加工生产率。
由于时间仓促，对这部分设计还不够完善，下步工作可深入研究。
四、设计（论文）研究方法及步骤（进度安排）：研究方法：1：参考各种设计手册2：通过网络，查阅各种相关资料3：在设计过程中遇到问题向指导老师请教，直到解决问题研究步骤：1：查阅资料，选择相关书籍，写开题报告。
2：根据技术要求，确定原始参数。
3：根据原始参数，通过计算，确定大致尺寸。
4：校核计算结果，开始总体结构设计。
目录引言 (1)一总体方案设计 (2)（一）总体方案的拟定 (2)（二）主要技术参数的确定 (2)二储丝走丝部件结构设计 (3)（一）储丝走丝部件运动设计 (3)1．对高速走丝机构的要求 (3)2．高速走丝机构的结构及特点 (4)（二）储丝走丝部件主要零件强度计算 (10)1．齿轮传动比的确定 (10)2．齿轮齿数的确定 (10)3．传动件的估算 (12)4．齿轮模数估算 (13)5. 齿轮模数的验算 (14)（三）储丝走丝部件主要零件强度验算 (16)1．齿轮强度的验算 (16)2．主轴的验算 (19)（四）主轴组件结构设计 (21)1．轴承配置形式 (21)2．主轴组件的调整和预紧 (22)三进给传动设计 (22)（一）进给传动运动设计 (22)1．脉冲当量和传动比的确定 (22)（二）滚珠丝杆螺母副的型号选择和滚珠丝杆的选型和校核 (23)1．滚珠丝杆螺母副的型号选择 (23)2．滚珠丝杆的选型和校核 (25)（三）步进电机的选择 (28)1．根据脉冲当量和最大静转矩初选电机型号 (28)2．启动矩频特性校核 (30)（四）进给机构支承设计 (31)1．螺杆的支承形式 (31)2．螺杆的支承方式 (31)四数控系统设计 (32)（一）高频脉冲电源 (32)（二）数字控制系统设计...............................................................（33）(三)控系统硬件的电路设计 (34)1．单片机设计 (34)2．系统扩展 (38)3． I/O 口的扩展 (42)4．显示器的接口设计 (48)5．步进电机控制电路设计 (50)6．光电隔离电路设计 (57)7．部分控制程序 (58)8．其他接口电路设计 (70)参考文献…………………………………………………………………………（）谢辞………………………………………………………………………………（）引言本次毕业设计从2005年2月28号开始到本年的六月中旬结束，长达四个月。
毕业设计是一名在校大学生最后的一次也是最重要的一次设计，说其重要主要是因为它将检验你在大学生活中所学知识的扎实程度，期间你必须复习所学过的一些课程，学习一些要用到的新的知识，它还将练习你的动手能力，思考能力，创新能力，是你在大学学习生活的一次升华，是一个提升阶段，更是走向工作岗位的一次练兵，因此我们都对此极为重视，更是投入了极大的热情与努力来更好的完成它。
本次设计在颜竞成教授的悉心指导下分四个阶段按部就班的有条不紊的进行。
第一阶段是搜集整理阶段。
在本阶段主要是搜集足够的资料信息并对设计题目进行分析和实地调查，做到心中清楚。
本设计其实从2004年元旦就开始了，截止到2004年3月份第一张外观图绘制成功为止。
第二阶段是机械部分设计阶段，本阶段主要应用大学里面所学到的饿专业知识来进行运丝机构设计和坐标工作台的横向和纵向进给机构设计。
另外还要进行储丝筒的三维零件设计。
本阶段主要是从三月份到五月份。
五月份到六月份则是第三阶段：控制系统设计阶段。
主要进行电器电路设计，包括步进电机驱动设计和脉冲功率放大电路设计。
本阶段也是一个学习的阶段，对自己不太熟悉的领域的一次学习。
六月份开始就是最后一个阶段：整理复习阶段，主要从事前几个阶段的整理温习，写说明书。
以及毕业答辩前的各项具体细节的准备。
所以说每个阶段都是十分紧张而有难度的，有些问题是由于设计的难度，有些还是因为自己知识上的欠缺和基础不扎实造成的。
可以说这次毕业设计是个查缺补漏的机会。
尤其是在同学的协助下，特别是在颜教授的指导下，遇到困难不逃避，主动请教，主动学习，独立思考提出新方案，困难一个个的解决，才有了本次设计的成功。
这次毕业设计锻炼了我团体协作精神和独立作业的能力。
专业设计基础，对自己将来都是一次具有深远影响的事情。
一、总体方案设计(一)总体方案的拟定1．电火花线切割机床具有定位、纵向和横向的直线插补功能；还能要求暂停，进行循环加工等。
因此，数控系统选取连续控制系统。
2．电火花线切割机床属于经济型数控机床，在保证一定的加工精度的前提下，应简化结构，降低成本。
因此，进给伺服系统应采用步进电机开环控制系统。
3．根据电火花线切割机床最大的加工尺寸，加工精度，控制速度和经济性要求，一般采用8位微机。
在8位微机中，MCS-51系列单片机具有集成度高，可靠性好，功能强，速度快，抗干扰能力强，具有很高的性能价格比。
因此，可以选择MCS-51系列单片机扩展系统。
4．根据系统的功能要求，微机控制系统中除了CPU外，还包括扩展程序存储器，扩展数据存储器，I/O接口电路；包括能输入加工程序和控制命令的键盘，能显示加工数据和机床状态信息的显示器；包括光隔离电路和步进电机驱动电路。
此外，系统中还应该包括脉冲发生电路和其它辅助电路。
5．纵向和横向进给是两套独立的传动链，它们由步进电机、齿轮副、丝杆螺母副组成，起传动比应满足机床所要求的。
6．为了保证进给伺服系统的传动精度和平稳性，选用摩擦小、传动效率高的滚珠丝杆螺母副，并应有预紧机构，以提高传动刚度和消除间隙。
齿轮副也应有消除齿侧间隙的饿机构。
7．采用滚动道轨可以减少道轨见的摩擦阻力，便于工作台实现精确和微量移动，且润滑方法简单。
在上述的基础上，有条件的还可以进一步实现钼丝的角度调节，使加工过程更加细致。
（二）主要技术参数的确定技术参数主要包括运动参数，尺寸参数和动力参数。
DK7732电火花线切割机床的主要技术参数如下：工作台行程/mm 500*320最小切削厚度/mm 30（可调）加工表面粗糙度Ra/μm 2.5切割速度/mm2/min 100加工精度/mm 0.015切割工件最大厚度/mm 300电极丝移动速度 1.1m/s电极丝直径φ0.1~φ0.2mm二、储丝走丝部件结构设计（一）储丝走丝部件运动设计运丝机构的运动是由丝筒电机正反转得到的饿。
电极通过联轴节与丝筒连接，丝筒装有齿轮，通过过度齿轮与丝杆上的齿轮齿合。
丝杆固定在拖板上，螺母固定在底座上，拖板与底座采用装有滚珠的V形滚动导轨连接，这样丝筒每转一周拖板直线移动相应的距离，因此机床工作前应根据零件厚薄和精度要求可在0.12mm到0.25mm之间调节。
1．对高速走丝机构的要求（1）高速走丝机构的储丝筒转动时，还要进行相应的轴向移动，以保证极丝在储丝筒上整齐排绕。
（2）储丝筒的径向和轴向窜动量要小。
（3）储丝筒要能够正反向旋转，电极丝的走丝速度在7~12m/s范围内无级或有级可调，或恒速转动。
（4）走丝机构最好与床身相互绝缘。
（5）传动齿轮副、丝杆副应具备润滑措施。
2、高速走丝机构的结构及特点高速走丝机构由储丝筒组合件、上下拖板、丝杆副、齿轮副、换向装置和绝缘件等部分组成，如下图2.1所示图2.1DK7732机床的储丝走丝系统机构结构图储丝筒由电动机通过联轴器带动实现正反向转动。
储丝筒另外一端通过二对齿轮减速后带动丝杆。
储丝筒、电动机、齿轮都安装在两个支架上。
支架及丝杆则安装在拖板上，调整螺母安装在底座上，拖板在底座上来回运动。
螺母具有消除间隙的副螺母和弹簧，齿轮及丝杆螺距的搭配为设旋转一圈拖板移动0.25mm，所以该储丝筒适用于φ0.25mm 以下的钼丝。
储丝筒运转时应平稳，无不正常振动。
滚筒外圆振摆应小于0.03mm，反向间隙应小于0.05mm，轴向窜动应完全彻底消除。
高频电源的负端通过碳刷送到储丝筒的尾部，然后传到钼丝上，碳刷应保持良好接触，防止机油或其它赃物进入。
储丝筒本身作为高速正反向转动，电机、滚筒及丝杆的轴承应定期拆洗并加润滑脂，换油期限可根据使用情况具体决定。
其余中间轴、齿轮、三角导轨及丝杆、螺母等每班应注油一次。
LCALL TIME；若有键按下，调延时子程序消抖动JB P1.5，STP3；是键抖动，返回键等待MOV R7，#08H；查键号初始化，列数→R7MOV R6，#0FEH；首列偏移量→R6MOV R3，#00H；首列偏移量→R3MOV A，R a；送列扫描字KEYS：MOV SBUF，A；STP4：JNB T1，STP4；CLR T1；JB P1.5，NEXT；若此键按下，准备查询下一列MOV A，#00H；若此列键按下，送全扫描字MOV SBUF，A；STP5：JMP T1，STP5；CLR T1；STP6：JNB T1，STP6；等待间释放，若间未释放，等待MOV A，R3；键号送ARETNEXT：MOV A，R6；RL A；MOV R6，A；INC R3；DJNZ R7，KEYS；8列未查完，返回再查LJMZ KEY；8列查完返回键扫描子程序入口散转入口地址表：PLO+00H：LJMP PLGM0；PLGM0为#00键子程序入口地址PLO+03H：LJMP PLGM1；PLGMO为#01键子程序入口地址8.其他接口电路设计（1）面板操作键和功能选择开关：面板操作键与8255的PB 口接口电路。
图中SB1-SB6为手动操作进给键，分别完成人工操作的±X、±Y、±Z的进给。
运行时按下此键，可中断程序的运行。
回零，使工具电极沿X轴、Y轴、Z轴回到机械零点。
功能选择开关SA为一个单刀7掷波段开关，它与系统的8255PA口相连。
用于连续、单步、自动、手动、暂停、启动等功能的选择。
