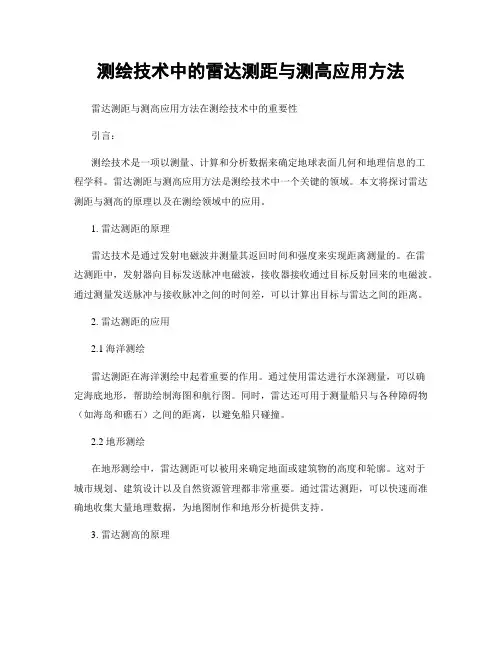

测绘技术中的雷达测距与测高应用方法雷达测距与测高应用方法在测绘技术中的重要性引言：测绘技术是一项以测量、计算和分析数据来确定地球表面几何和地理信息的工程学科。

雷达测距与测高应用方法是测绘技术中一个关键的领域。

本文将探讨雷达测距与测高的原理以及在测绘领域中的应用。

1. 雷达测距的原理雷达技术是通过发射电磁波并测量其返回时间和强度来实现距离测量的。

在雷达测距中，发射器向目标发送脉冲电磁波，接收器接收通过目标反射回来的电磁波。

通过测量发送脉冲与接收脉冲之间的时间差，可以计算出目标与雷达之间的距离。

2. 雷达测距的应用2.1 海洋测绘雷达测距在海洋测绘中起着重要的作用。

通过使用雷达进行水深测量，可以确定海底地形，帮助绘制海图和航行图。

同时，雷达还可用于测量船只与各种障碍物（如海岛和礁石）之间的距离，以避免船只碰撞。

2.2 地形测绘在地形测绘中，雷达测距可以被用来确定地面或建筑物的高度和轮廓。

这对于城市规划、建筑设计以及自然资源管理都非常重要。

通过雷达测距，可以快速而准确地收集大量地理数据，为地图制作和地形分析提供支持。

3. 雷达测高的原理雷达测高是通过测量地面与空中目标之间的时间差来计算目标的高度。

雷达系统中的高度测量通常采用空中目标与地面之间的一次弹跳反射测距。

通过测量飞行器发送的脉冲信号与地面反射脉冲之间的时间差，可以计算出目标的高度。

4. 雷达测高的应用4.1 航空测绘雷达测高在航空测绘中扮演着重要的角色。

利用雷达测高技术，可以测量飞机与地面之间的距离，从而确定地理特征的高度，如山脉和建筑物。

这种高度数据对于航空导航和飞行安全至关重要。

4.2 农业测绘雷达测高技术在农业测绘中也被广泛应用。

通过测量作物的高度，可以评估它们的生长状况和健康状况，帮助农民了解农作物的需求，并采取相应的养护措施。

此外，雷达测高技术还可以用来测量土壤的紧实度和植被的覆盖度，为农业生产做出更准确的决策。

结论：雷达测距与测高应用方法在测绘技术中扮演着重要的角色。

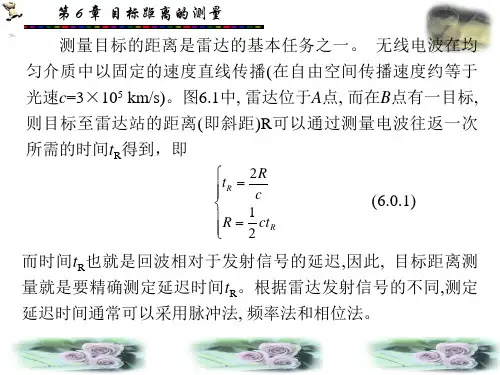

雷达测距原理及实现方法一、雷达测距原理雷达是利用无线电波进行探测和测距的一种技术。

雷达测距是通过测量从雷达到目标物体的往返时间差来估计目标的距离。

雷达测距的原理可以简单地概括为发射一束射频信号，当这个信号遇到目标时，部分能量被目标吸收或散射，剩下的能量会返回雷达。

雷达系统接收这个返回的信号，并测量从发送到返回信号的时间差，然后根据电磁波在空气中的传播速度，就可以计算出目标到雷达的距离。

具体实现雷达测距的原理有以下几种：1.脉冲测距原理：脉冲测距原理是利用发射一组很短的脉冲信号，并测量从发送到返回信号的时间来计算距离。

这种方法的特点是简单、精度较高，适用于对距离变化不频繁的目标进行测距。

2.相位测距原理：相位测距原理是利用发射一组连续波信号，并测量信号的相位变化来计算距离。

相位变化与距离成正比，并且可以通过频率测量的方法，精确计算出距离。

相位测距一般用于对动态目标进行测距。

3.干涉测距原理：干涉测距原理是利用发射两个相干的连续波信号，并测量两个信号之间的干涉现象来计算距离。

干涉测距具有高精度和高抗干扰性能的特点，适用于对距离变化频繁的目标进行测距。

4.多普勒测距原理：多普勒测距原理是利用目标在接收到的波的频率上所引起的多普勒频移来计算目标的速度和距离。

多普勒测距一般用于对移动目标进行测速和测距。

二、雷达测距实现方法实现雷达测距需要几个关键的组件和步骤：1.发射器和天线：发射器产生并发送无线电波的信号，天线用于辐射和接收电磁波。

2.接收器：接收器用于接收从目标返回的信号，并将其转换成电信号。

3.信号处理：接收到的信号经过信号处理子系统进行滤波、放大、调制等操作以提取出目标信息。

4.时间测量：雷达系统需要测量从信号发射到接收到返回信号的时间差。

可以通过多种方法实现时间测量，例如使用计数器、脉冲计时器等。

5.距离计算：根据从时间测量得到的时间差，结合电磁波在空气中的传播速度，通过计算得到目标到雷达的距离。

雷达测速与测距GZH 2016/3/29系统流程图模块分析1 脉冲压缩1.1 原理分析雷达的根本功能是利用目标对电磁波的散射而发现目标，并测定目标的空间位置。

雷达分辨力是雷达的主要性能参数之一。

所谓雷达分辨力是指在各种目标环境下区分两个或两个以上的邻近目标的能力。

一般说来目标距离不同、方位角不同、高度不同以及速度不同等因素都可用来分辨目标，而与信号波形严密联系的那么是距离分辨力和速度(径向)分辨力。

两个目标在同一角度但处在不同距离上，其最小可区分的距离称为距离分辨力，雷达的距离分辨力取决于信号带宽。

对于给定的雷达系统，可到达的距离分辨力为〔1.1〕其中c为光速，为发射波形带宽。

雷达的速度分辨率可用速度分辨常数表征，信号在时域上的持续宽度越大，在频域上的分辨率能力就越好，即速度分辨率越好。

对于简单的脉冲雷达，，此处，为发射脉冲宽度。

因此，对于简单的脉冲雷达系统，将有〔1.2〕在普通脉冲雷达中，由于信号的时宽带宽积为一常数〔约为1〕，因此不能兼顾距离分辨力和速度分辨力两项指标。

雷达对目标进展连续观测的空域叫做雷达的探测围，也是雷达的重要性能数，它决定于雷达的最小可测距离和最大作用距离，仰角和方位角的探测围。

而发射功率的大小影响作用距离，功率大那么作用距离大。

发射功率分脉冲功率和平均功率。

雷达在发射脉冲信号期间 所输出的功率称脉冲功率，用Pt表示；平均功率是指一个重复周期Tr发射机输出功率的平均值，用Pav 表示。

它们的关系为〔1.3〕脉冲压缩〔PC〕雷达体制在雷达脉冲峰值受限的情况下，通过发射宽脉冲而获得高的发能量，以保证足够的最大作用距离，而在接收时那么采用相应的脉冲压缩法获得窄脉冲，以提高距离分辨力，因而能较好地解决作用距离与分辨能力之间的矛盾。

在脉冲压缩系统中，发射波形往往在相位上或频域上进展调制，接收时将回波信号加以压缩，使其等效带宽B满足。

令,那么〔1.4〕〔1.4〕式中，表示经脉冲压缩后的有效脉宽。

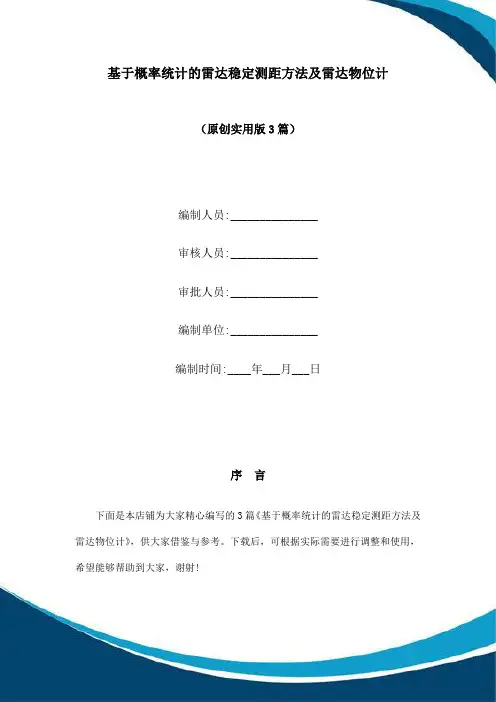

（原创实用版3篇）编制人员:_______________审核人员:_______________审批人员:_______________编制单位:_______________编制时间:____年___月___日序言下面是本店铺为大家精心编写的3篇《基于概率统计的雷达稳定测距方法及雷达物位计》，供大家借鉴与参考。

下载后，可根据实际需要进行调整和使用，希望能够帮助到大家，谢射!（3篇）《基于概率统计的雷达稳定测距方法及雷达物位计》篇1基于概率统计的雷达稳定测距方法通常包括以下步骤：1. 收集数据：利用雷达系统收集大量距离数据，这些数据应涵盖整个测量范围。

2. 数据预处理：对收集到的数据进行预处理，包括去除异常值、滤波等。

目的是提高数据的准确性和稳定性。

3. 建立概率模型：根据雷达测量的原理和数据特征，建立一个概率模型。

这个模型可以用来描述雷达测量误差的概率分布。

4. 估计模型参数：通过最大化似然函数或贝叶斯信息准则等方法，对概率模型的参数进行估计。

这些参数通常与雷达系统的特性有关，如噪声、信噪比等。

5. 校正距离数据：利用概率模型对原始距离数据进行校正。

在校正过程中，模型参数会被用来对距离数据进行加权或插值，从而得到更准确和稳定的距离值。

6. 实时监测与更新：持续对雷达系统进行数据收集和处理，以便实时监测和更新雷达的稳定测距能力。

基于概率统计的雷达稳定测距方法可以提高雷达系统的测量精度和稳定性。

在雷达物位计中，这种方法可以用来测量液位高度，从而实现对液位变化的实时监测。

物位计的雷达系统会发射电磁波并接收回波，通过计算回波的时间来计算液位高度。

《基于概率统计的雷达稳定测距方法及雷达物位计》篇2基于概率统计的雷达稳定测距方法通常包括以下步骤：1. 收集数据：利用雷达系统收集大量距离样本，每个样本包括一个距离值和一个相应的时间戳。

2. 数据预处理：对收集到的数据进行预处理，包括去除异常值、滤波等操作，以减少噪声影响，提高测量精度。
