基于超声波检测的倒车雷达的设计摘要:倒车时容易发生事故,因此开发出一种基于超声波检测的倒车雷达系统。
该系统通过发送超声波信号并接收其回波来检测后方的障碍物。
本文详细介绍了这种基于超声波检测的倒车雷达的设计原理和步骤。
一、引言随着交通工具的普及,倒车事故日益增多。
为了避免这些事故的发生,倒车雷达应运而生。
倒车雷达通过使用超声波检测技术来检测后方的障碍物,并向驾驶员提供警告信号,以减少事故的发生。
二、设计原理基于超声波检测的倒车雷达系统包括传感器、控制电路和显示器。
传感器用于发送超声波信号并接收其回波。
控制电路用于处理接收到的信号,并根据信号的强度来判断障碍物的位置和距离。
显示器用于向驾驶员显示检测结果。
三、设计步骤1.硬件设计:选择合适的传感器、控制电路和显示器。
传感器需要能够发射和接收超声波信号,控制电路需要能够处理接收到的信号,并根据信号的强度来判断障碍物的位置和距离,显示器需要能够向驾驶员显示检测结果。
2.电路连接:将传感器、控制电路和显示器连接起来,确保它们能够正常工作。
3.系统编程:编写程序来控制传感器的工作,并对接收到的信号进行处理。
程序应能够根据接收到的信号强度来确定障碍物的位置和距离,并向显示器发送相应的警告信息。
4.系统测试:对设计的倒车雷达系统进行测试,确保它能够正常工作并提供准确的检测结果。
四、设计考虑1.传感器选择:选择适用于倒车雷达系统的超声波传感器。
传感器应具有较高的灵敏度和稳定性,能够正常工作在车辆倒车时的环境下。
2.电路设计:设计一个合适的控制电路来处理传感器接收到的信号,并根据信号的强度来判断障碍物的位置和距离。
3.数据处理:根据接收到的信号强度,将其转换成可读的距离信息,并向驾驶员提供警告信息。
4.系统可靠性:确保设计的倒车雷达系统能够在各种环境条件下正常工作,并提供准确的检测结果。
五、结论。
基于超声波测倒车雷达系统设计一、引言随着汽车的普及和交通拥堵的加剧,倒车事故频繁发生,严重影响行车安全。
为了解决这个问题,倒车雷达系统应运而生。
本文将基于超声波测倒车雷达系统进行设计。
二、超声波测倒车雷达原理超声波测倒车雷达主要基于超声波达到障碍物后,反射回来的时间来计算与障碍物的距离。
其工作原理如下:1.发射器发射超声波信号。
2.超声波信号达到障碍物后,被障碍物反射回来。
3.接收器接收反射回来的超声波信号,并计算往返时间。
4.根据往返时间,计算出与障碍物的距离。
5.判断距离是否小于设置的安全距离,并作出相应警示。
三、系统设计1.传感器模块传感器模块主要负责发射超声波信号,并接收反射回来的超声波信号。
传感器模块需要考虑以下几个因素:(1)发射频率:选择合适的超声波发射频率,既要保证足够的测量距离,又要避免其他干扰频率。
(2)发射角度:确定超声波发射的角度,以确保能够覆盖到车辆后方的障碍物。
(3)接收灵敏度:传感器的接收灵敏度要足够高,能够有效地接收到反射回来的超声波信号。
2.控制器模块控制器模块主要负责接收传感器模块传回来的超声波信号,并计算距离。
控制器模块还需要进行以下操作:(1)时序控制:控制发射和接收的时序,确保能够准确计时,并保持连贯的测量过程。
(2)距离计算:根据往返时间,计算出与障碍物的距离。
(3)安全距离判断:判断距离是否小于设置的安全距离,如果小于,则发出警示信号。
3.显示器模块显示器模块主要负责显示车辆后方的障碍物距离。
显示器模块需要注意以下几点:(1)显示方式:可以选择数字显示或图形显示,根据实际需求确定。
(2)显示颜色:合适的颜色搭配可以提高显示的清晰度和辨识度。
(3)警示方式:当距离小于安全距离时,可以通过声音或者光线等方式进行警示。
四、系统优化为了提高系统的性能和安全性,可以进行以下优化:1.多传感器布局:在车辆后方布置多个传感器,可以提高测量准确性和可靠性。
2.数据处理算法优化:可以采用滤波算法和数据处理算法对测量数据进行优化,提高测量精度。
基于超声波测距的汽车倒车防撞报警系统设计一、本文概述本文针对汽车安全驾驶领域的重要需求,详细探讨并设计了一种基于超声波测距技术的汽车倒车防撞报警系统。
随着城市交通环境复杂性的增加以及人们对行车安全意识的提高,如何有效防止因驾驶员视线盲区和操作失误引起的倒车碰撞事故成为研究热点。
本系统利用超声波传感器作为主要探测元件,通过发射和接收超声波信号来精确测量车辆与后方障碍物之间的实时距离,并结合智能算法分析处理这些数据,以便在车辆靠近障碍物到危险距离时及时发出报警提示,辅助驾驶员做出正确决策,从而显著提升倒车安全性。
文章首先阐述了该系统的背景意义和技术原理,随后深入剖析超声波测距方法及其在汽车应用中的优势和挑战接着,详细介绍了系统架构设计,包括硬件组成(如超声波传感器模块、信号处理电路、报警装置等)及软件算法实现通过实验验证了系统的性能指标,探讨其在不同工况下的稳定性和准确性,并对未来可能的优化方向进行了展望。
通过本文的研究,期望能为汽车主动安全技术的发展贡献一份力量,推动相关产品的实际应用与普及。
二、超声波测距原理及技术超声波测距技术是利用超声波在空气中的传播特性来实现距离测量的方法。
超声波是一种频率高于人耳能听到的上限(约20kHz)的声波,它在空气中的传播速度相对恒定,约为343米秒。
这一特性使得超声波非常适合用于精确的距离测量。
超声波测距的基本原理是发射器发射出一定频率的超声波,当这些波遇到障碍物时会发生反射,反射波被接收器接收。
通过测量超声波发射和接收之间的时间差,可以计算出超声波传播的距离。
由于超声波的传播速度是已知的,因此可以通过以下公式计算距离:这里的“时间差 2”是因为超声波需要从发射器传播到障碍物,再从障碍物反射回接收器,所以总时间是往返时间。
在汽车倒车防撞报警系统中,超声波传感器通常被安装在汽车的尾部。
当驾驶员开始倒车时,系统会自动激活传感器,传感器开始发射超声波。
超声波遇到车辆后方的障碍物时反射回来,被传感器接收。

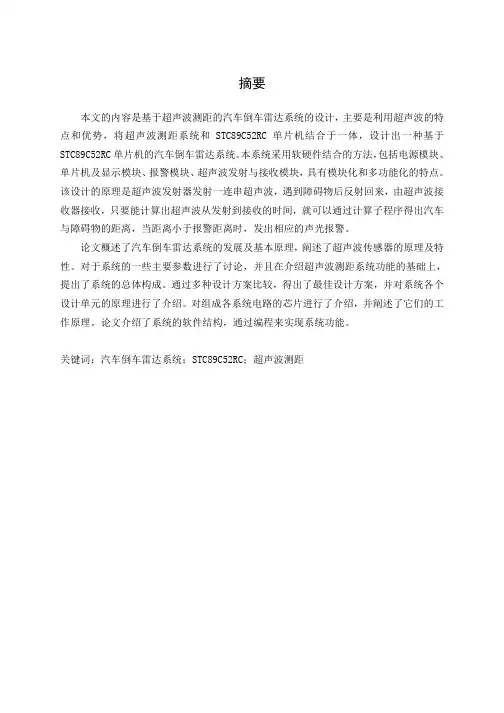

摘要本文的内容是基于超声波测距的汽车倒车雷达系统的设计,主要是利用超声波的特点和优势,将超声波测距系统和STC89C52RC单片机结合于一体,设计出一种基于STC89C52RC单片机的汽车倒车雷达系统。
本系统采用软硬件结合的方法,包括电源模块、单片机及显示模块、报警模块、超声波发射与接收模块,具有模块化和多功能化的特点。
该设计的原理是超声波发射器发射一连串超声波,遇到障碍物后反射回来,由超声波接收器接收,只要能计算出超声波从发射到接收的时间,就可以通过计算子程序得出汽车与障碍物的距离,当距离小于报警距离时,发出相应的声光报警。
论文概述了汽车倒车雷达系统的发展及基本原理,阐述了超声波传感器的原理及特性。
对于系统的一些主要参数进行了讨论,并且在介绍超声波测距系统功能的基础上,提出了系统的总体构成。
通过多种设计方案比较,得出了最佳设计方案,并对系统各个设计单元的原理进行了介绍。
对组成各系统电路的芯片进行了介绍,并阐述了它们的工作原理。
论文介绍了系统的软件结构,通过编程来实现系统功能。
关键词:汽车倒车雷达系统;STC89C52RC;超声波测距AUTOMOBILE-REVERSING RADAR SYSTEMAbstractThe paper is based on the ultrasonic distance reversing collision avoidance system design, mainly using ultrasound features and advantages, ultrasound ranging system and the integration with the integration STC89C52RC monolithic integrated circuit,including power supply module, SCM and display module, alarm module, ultrasonic transmitting and receiving modules, STC89C52RC monolithic integrated circuit based on the design of a reverse collision avoidance warning systems.The design principle of ultrasonic launcher is a series of ultrasonic, encounter obstacles reflected, by the ultrasonic receiver, as long as you can calculate the ultrasonic from transmitting to receiving time, calculation and program can be used cars and obstacle distance, when the distance is less than the alarm distance, sends out the corresponding sound and light alarm.The paper outlines the development and the basic principles of ultrasound tests on the principles and characteristics of ultrasound sensors. Some of the main parameters for the system were discussed, and introducing ultrasonic ranging system functions basic, the overall composition of the system. Through multiple design comparison, the best designed program drawn, and various system design modules principles introduced. On the composition of the system circuit chip introduced and elaborated the principles of their work. Papers introduced system software architecture, through programming to achieve system function.Keywords: Automobile-reversing radar system ;STC89C52RC; Ultrasonic ranging目录摘要 (I)AUTOMOBILE-REVERSING RADAR SYSTEM (II)1 概述 (1)1.1国内外研究现状简述 (1)1.2设计的目的和意义 (2)1.3设计的任务和要求 (3)1.3.1.设计任务 (3)1.3.2设计的技术要求 (3)2 课题的方案设计与论证 (4)2.1方案比较 (4)2.2系统整体方案设计 (5)2.3系统整体方案的论证 (6)3 超声波测距的原理 (8)3.1超声波测距的原理 (8)3.2发射接收时间对测量精度的影响分析 (8)3.3当地声速对测量精度的影响分析 (9)3.4测量盲区 (9)4 系统硬件设计 (10)4.1系统设计 (10)4.2芯片STC89C52RC介绍 (11)4.3超声波传感器 (14)4.4超声波测距模块HC-SR04 (15)4.4.1、HC-SR04的产品特点: (15)4.4.2、HC-SR04的电气参数: (15)4.4.3、超声波时序图: (17)4.5系统硬件电路的设计 (17)4.5.1 显示电路的设计 (18)4.5.2 报警电路设计 (19)4.5.3 电源电路设计 (20)4.5.4超声波接收电路设计 (20)4.5.5超声波发射电路的设计 (21)5 系统软件设计 (24)5.1超声波测距算法的程序设计 (24)5.2主程序设计及其流程图 (26)5.3超声波发送及接收程序 (28)5.4程序清单 (29)总结 (36)致谢 (38)参考文献 (39)附录1 硬件原理图 (40)附录2 实物图 (41)1 概述1.1 国内外研究现状简述汽车倒车雷达在车挂倒挡时开始工作,由探头、主机、显示器和报警器四部分构成,探头可以根据需要安装不同的数量,目前比较常见的是4探头(安装于后保险杠上)和6探头(2前4后)的;除一般的放置位置外,显示器也可以替代原来的后视镜并兼顾这两种功能,它可以显示多种信息。

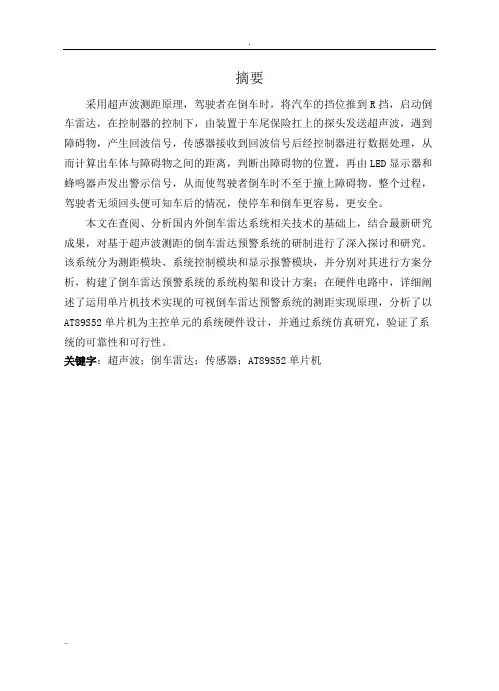

摘要采用超声波测距原理,驾驶者在倒车时,将汽车的挡位推到R挡,启动倒车雷达,在控制器的控制下,由装置于车尾保险扛上的探头发送超声波,遇到障碍物,产生回波信号,传感器接收到回波信号后经控制器进行数据处理,从而计算出车体与障碍物之间的距离,判断出障碍物的位置,再由LED显示器和蜂鸣器声发出警示信号,从而使驾驶者倒车时不至于撞上障碍物。
整个过程,驾驶者无须回头便可知车后的情况,使停车和倒车更容易,更安全。
本文在查阅、分析国内外倒车雷达系统相关技术的基础上,结合最新研究成果,对基于超声波测距的倒车雷达预警系统的研制进行了深入探讨和研究。
该系统分为测距模块、系统控制模块和显示报警模块,并分别对其进行方案分析,构建了倒车雷达预警系统的系统构架和设计方案;在硬件电路中,详细阐述了运用单片机技术实现的可视倒车雷达预警系统的测距实现原理,分析了以AT89S52单片机为主控单元的系统硬件设计,并通过系统仿真研究,验证了系统的可靠性和可行性。
关键字:超声波;倒车雷达;传感器;AT89S52单片机ABSTRACTThe ultrasonic distance principle, drivers in reverse, the gears to push the car back and start against R radar, under the control of the controller, the device to carry on the rear insurance send ultrasonic probe, obstacle, sensor, echo signal after receiving echo signal controller, which calculated data processing, the distance between the body and the obstacles and obstacles, then LED by a warning signal and noise, thus make the drivers reverse not mask obstacles. The whole process, without turning and car drivers that after, parking and reverse easier, more safety.Based on the analysis of domestic consulting, reverse radar system on the basis of relevant technology, combining the latest research results of the based onultrasonic ranging back-draft radar warning system is discussed and studied. This system is divided into rangefinder module, the system control module and display alarming module, and carries on the analysis, to construct the backing of the early-warning radar system architecture and design scheme, In the hardware circuit, this paper expounds the application of visualization technology realization of location back-draft radar warning system, and analyzes the realization principle for the control unit of AT89S52 SCM system hardware and software design, and through the system simulation verified the feasibility andreliability of the system.Key words: ultrasonic sensors, radar, reversing AT89S52 SCM.目录1 绪论11.1倒车雷达防撞的意义11.2倒车雷达的发展过程21.3本文主要内容42 系统构建与方案设计52.1系统设计要求52.2系统构建52.3系统方案设计62.3.1测距系统方案设计62.3.2控制系统方案设计102.3.3显示报警系统方案设计112.3.4系统探测范围及传感器布点的确定112.4本章小结133 系统硬件设计143.1系统硬件设计思想143.2测距系统设计153.2.1超声波发射模块电路设计153.2.2超声波接收模块电路设计183.2.3测温电路设计213.3控制系统设计233.3.1 AT89S52单片机最小系统设计243.3.2串行通信接口设计253.3.3换向选通电路设计262.3.4电源模块电路设计273.3显示报警模块电路设计293.3.1显示模块电路设计293.3.2报警模块电路设计303.4本章小结313 仿真324.1系统模糊控制器设计334.2建立输出与输入变量的数学关系模型364.3 SIMULINK仿真及参数的调整384.4仿真效果分析394.5本章小结415 总结与展望42致谢43参考文献44附录461 绪论自2002年以来,家用轿车成为继购房之后的又一大消费热点。

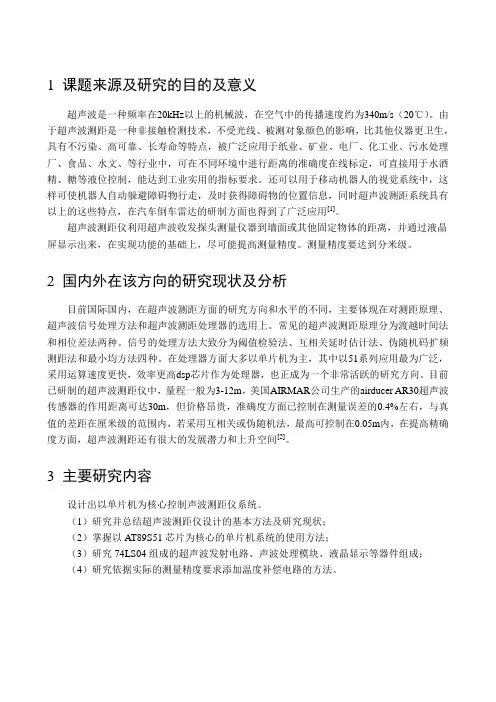

1 课题来源及研究的目的及意义超声波是一种频率在20kHz以上的机械波,在空气中的传播速度约为340m/s(20℃)。
由于超声波测距是一种非接触检测技术,不受光线、被测对象颜色的影响,比其他仪器更卫生,具有不污染、高可靠、长寿命等特点,被广泛应用于纸业、矿业、电厂、化工业、污水处理厂、食品、水文、等行业中,可在不同环境中进行距离的准确度在线标定,可直接用于水酒精、糖等液位控制,能达到工业实用的指标要求。
还可以用于移动机器人的视觉系统中,这样可使机器人自动躲避障碍物行走,及时获得障碍物的位置信息,同时超声波测距系统具有以上的这些特点,在汽车倒车雷达的研制方面也得到了广泛应用[1]。
超声波测距仪利用超声波收发探头测量仪器到墙面或其他固定物体的距离,并通过液晶屏显示出来,在实现功能的基础上,尽可能提高测量精度。
测量精度要达到分米级。
2 国内外在该方向的研究现状及分析目前国际国内,在超声波测距方面的研究方向和水平的不同,主要体现在对测距原理、超声波信号处理方法和超声波测距处理器的选用上。
常见的超声波测距原理分为渡越时间法和相位差法两种。
信号的处理方法大致分为阈值检验法、互相关延时估计法、伪随机码扩频测距法和最小均方法四种。
在处理器方面大多以单片机为主,其中以51系列应用最为广泛,采用运算速度更快,效率更高dsp芯片作为处理器,也正成为一个非常活跃的研究方向。
目前已研制的超声波测距仪中,量程一般为3-12m,美国AIRMAR公司生产的airducer AR30超声波传感器的作用距离可达30m,但价格昂贵,准确度方面已控制在测量误差的0.4%左右,与真值的差距在厘米级的范围内,若采用互相关或伪随机法,最高可控制在0.05m内,在提高精确度方面,超声波测距还有很大的发展潜力和上升空间[2]。
3 主要研究内容设计出以单片机为核心控制声波测距仪系统。
(1)研究并总结超声波测距仪设计的基本方法及研究现状;(2)掌握以AT89S51芯片为核心的单片机系统的使用方法;(3)研究74LS04组成的超声波发射电路、声波处理模块、液晶显示等器件组成;(4)研究依据实际的测量精度要求添加温度补偿电路的方法。

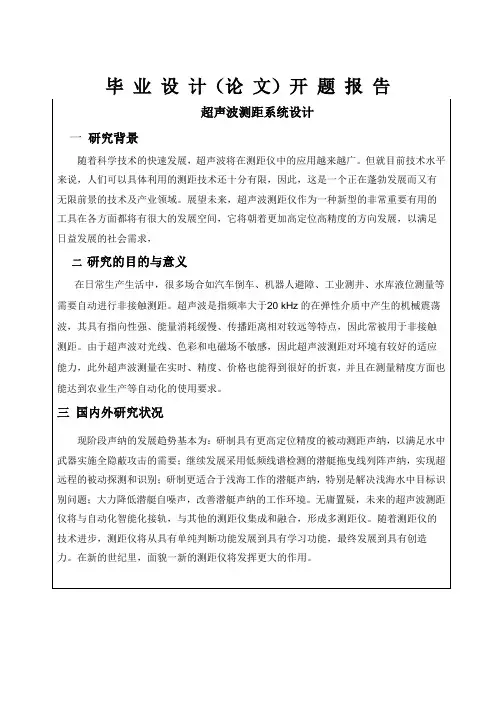

毕业设计(论文)开题报告
超声波测距系统设计
一研究背景
随着科学技术的快速发展,超声波将在测距仪中的应用越来越广。
但就目前技术水平来说,人们可以具体利用的测距技术还十分有限,因此,这是一个正在蓬勃发展而又有无限前景的技术及产业领域。
展望未来,超声波测距仪作为一种新型的非常重要有用的工具在各方面都将有很大的发展空间,它将朝着更加高定位高精度的方向发展,以满足日益发展的社会需求,
二研究的目的与意义
在日常生产生活中,很多场合如汽车倒车、机器人避障、工业测井、水库液位测量等需要自动进行非接触测距。
超声波是指频率大于20 kHz的在弹性介质中产生的机械震荡波,其具有指向性强、能量消耗缓慢、传播距离相对较远等特点,因此常被用于非接触测距。
由于超声波对光线、色彩和电磁场不敏感,因此超声波测距对环境有较好的适应能力,此外超声波测量在实时、精度、价格也能得到很好的折衷,并且在测量精度方面也能达到农业生产等自动化的使用要求。
三国内外研究状况
现阶段声纳的发展趋势基本为:研制具有更高定位精度的被动测距声纳,以满足水中武器实施全隐蔽攻击的需要;继续发展采用低频线谱检测的潜艇拖曳线列阵声纳,实现超远程的被动探测和识别;研制更适合于浅海工作的潜艇声纳,特别是解决浅海水中目标识别问题;大力降低潜艇自噪声,改善潜艇声纳的工作环境。
无庸置疑,未来的超声波测距仪将与自动化智能化接轨,与其他的测距仪集成和融合,形成多测距仪。
随着测距仪的技术进步,测距仪将从具有单纯判断功能发展到具有学习功能,最终发展到具有创造力。
在新的世纪里,面貌一新的测距仪将发挥更大的作用。

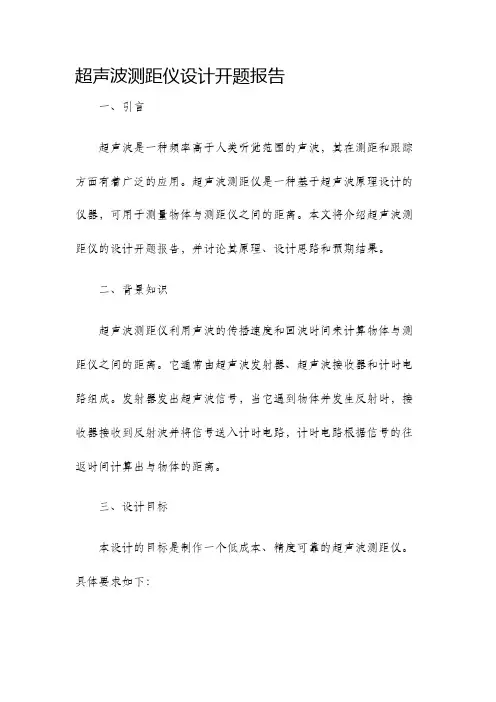

超声波测距仪设计开题报告一、引言超声波是一种频率高于人类听觉范围的声波,其在测距和跟踪方面有着广泛的应用。
超声波测距仪是一种基于超声波原理设计的仪器,可用于测量物体与测距仪之间的距离。
本文将介绍超声波测距仪的设计开题报告,并讨论其原理、设计思路和预期结果。
二、背景知识超声波测距仪利用声波的传播速度和回波时间来计算物体与测距仪之间的距离。
它通常由超声波发射器、超声波接收器和计时电路组成。
发射器发出超声波信号,当它遇到物体并发生反射时,接收器接收到反射波并将信号送入计时电路,计时电路根据信号的往返时间计算出与物体的距离。
三、设计目标本设计的目标是制作一个低成本、精度可靠的超声波测距仪。
具体要求如下:1. 超声波发射器和接收器的频率范围应能够满足常见的测距需求;2. 设计的测距仪应具有较高的测距精度,误差范围应控制在可接受的范围内;3. 测距仪应具有稳定性,并能适应不同环境下的使用;4. 设计过程中应考虑到成本、易用性和可维护性等因素;5. 最终设计的超声波测距仪应符合相关的安全标准。
四、设计思路1. 超声波发射器和接收器的选择在设计测距仪时,需要选择合适的超声波发射器和接收器。
应根据测量距离和精度要求来选择合适的工作频率范围,并考虑到超声波发射器和接收器的灵敏度和功耗等因素。
2. 计时电路设计计时电路是测距仪的核心部分,它根据超声波信号的往返时间计算出距离。
设计计时电路时,需要考虑到信号处理和精度控制等方面的因素。
3. 噪声滤波和误差校正在实际测量中,存在各种噪声和误差源,例如环境噪声、信号传输误差等。
为了提高测距仪的测量精度,应采取适当的滤波和误差校正措施。
4. 设计测试与验证设计完成后,应进行相关的测试与验证,包括距离测量精度、稳定性和可靠性等方面的测试。
根据测试结果,可以进一步优化设计方案。
五、预期结果通过本设计,预期可以制作出一个低成本、精度可靠的超声波测距仪。
测距仪具有稳定性,并且能够满足常见的测量需求。

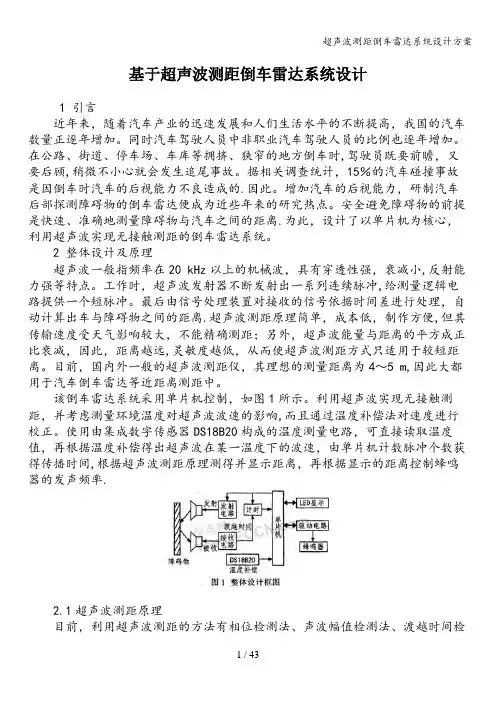

基于超声波测距倒车雷达系统设计1 引言近年来,随着汽车产业的迅速发展和人们生活水平的不断提高,我国的汽车数量正逐年增加。
同时汽车驾驶人员中非职业汽车驾驶人员的比例也逐年增加。
在公路、街道、停车场、车库等拥挤、狭窄的地方倒车时,驾驶员既要前瞻,又要后顾,稍微不小心就会发生追尾事故。
据相关调查统计,15%的汽车碰撞事故是因倒车时汽车的后视能力不良造成的.因此。
增加汽车的后视能力,研制汽车后部探测障碍物的倒车雷达便成为近些年来的研究热点。
安全避免障碍物的前提是快速、准确地测量障碍物与汽车之间的距离.为此,设计了以单片机为核心,利用超声波实现无接触测距的倒车雷达系统。
2 整体设计及原理超声波一般指频率在20 kHz以上的机械波,具有穿透性强,衰减小,反射能力强等特点。
工作时,超声波发射器不断发射出一系列连续脉冲,给测量逻辑电路提供一个短脉冲。
最后由信号处理装置对接收的信号依据时间差进行处理,自动计算出车与障碍物之间的距离.超声波测距原理简单,成本低,制作方便,但其传输速度受天气影响较大,不能精确测距;另外,超声波能量与距离的平方成正比衰减,因此,距离越远,灵敏度越低,从而使超声波测距方式只适用于较短距离。
目前,国内外一般的超声波测距仪,其理想的测量距离为4~5 m,因此大都用于汽车倒车雷达等近距离测距中。
该倒车雷达系统采用单片机控制,如图1所示。
利用超声波实现无接触测距,并考虑测量环境温度对超声波波速的影响,而且通过温度补偿法对速度进行校正。
使用由集成数字传感器DS18B20构成的温度测量电路,可直接读取温度值,再根据温度补偿得出超声波在某一温度下的波速,由单片机计数脉冲个数获得传播时间,根据超声波测距原理测得并显示距离,再根据显示的距离控制蜂鸣器的发声频率.2.1超声波测距原理目前,利用超声波测距的方法有相位检测法、声波幅值检测法、渡越时间检测法三种。
相位检测的精度高,但检测范围有限;声波幅值检测易受反射波的影响;渡越时间检测工作方式简单、直观,在硬件控制和软件设计容易实现,其原理是检测从发射传感器发射超声波到经气体介质传播后接收传感器接收超声波的时间差,即渡越时间t。

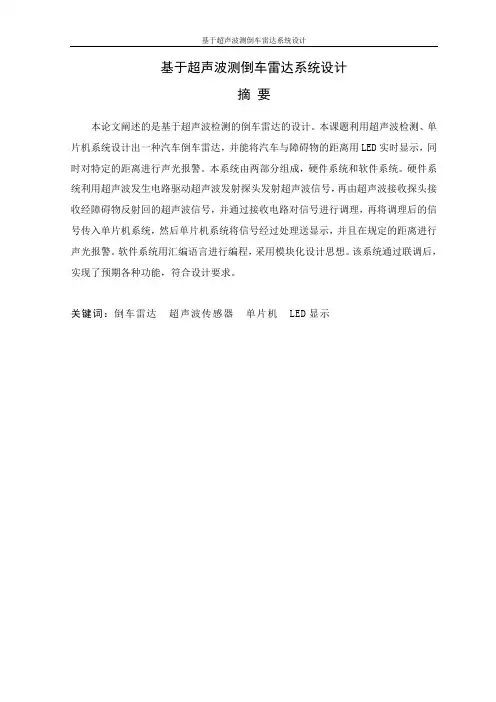

基于超声波测倒车雷达系统设计摘要本论文阐述的是基于超声波检测的倒车雷达的设计。
本课题利用超声波检测、单片机系统设计出一种汽车倒车雷达,并能将汽车与障碍物的距离用LED实时显示,同时对特定的距离进行声光报警。
本系统由两部分组成,硬件系统和软件系统。
硬件系统利用超声波发生电路驱动超声波发射探头发射超声波信号,再由超声波接收探头接收经障碍物反射回的超声波信号,并通过接收电路对信号进行调理,再将调理后的信号传入单片机系统,然后单片机系统将信号经过处理送显示,并且在规定的距离进行声光报警。
软件系统用汇编语言进行编程,采用模块化设计思想。
该系统通过联调后,实现了预期各种功能,符合设计要求。
关键词:倒车雷达超声波传感器单片机 LED显示AbstractThis paper introduces the design of car reversing radar based on the ultrasonic testing .The task uses ultrasonic testing andSingle Chip Micyoco(SCM) syetem to design a kind of car reversing radar .The distance between car and barrier can be displayed on LED real time ,and at the same time ,the sound ang light alarming can be given at appointed distance. The syetem consist of two parts: hardware system and software system. In the hardware system , ultrasonic sound generating circuit drives emitting probe to send out ultrasonic signal and the receiving probe receives ultrasonic signal that is reflected from barrier . The received electrical signl is conditioned by the receiving circuit and put into SCM system after conditioning , where the signal is processed , then displayed , and the sound and light alarming will be given at the appointed distance. Assemble language is used in the software system and modularization design idea is adopted. This system realizes all desired functions and coincides with demand after system debugging.Keywords: Reversing radar Ultrasonic sensor Single Chip Micyoco LED display目录第一章绪言 (1)第二章总体方案 (2)第一节模块构建 (2)第二节超声波测距的原理 (2)第三节超声波传感器 (3)第三章系统硬件设计 (6)第一节系统总体方案设计 (6)第二节AT89C51单片机简介 (6)第三节电源电路 (9)第四节控制电路 (10)第五节超声波发射和接收电路 (11)第六节LED显示电路 (15)第七节报警电路 (16)第四章系统软件设计 (18)第一节软件设计要求 (18)第二节超声波测距仪的算法设计 (18)第三节主程序 (18)第四节超声波发送、接收中断程序 (19)第五节显示程序、报警程序 (20)结论 (22)致谢 (23)参考文献 (1)第一章绪言随着社会的进步和生活的需求,越来越多的家庭拥有了汽车。

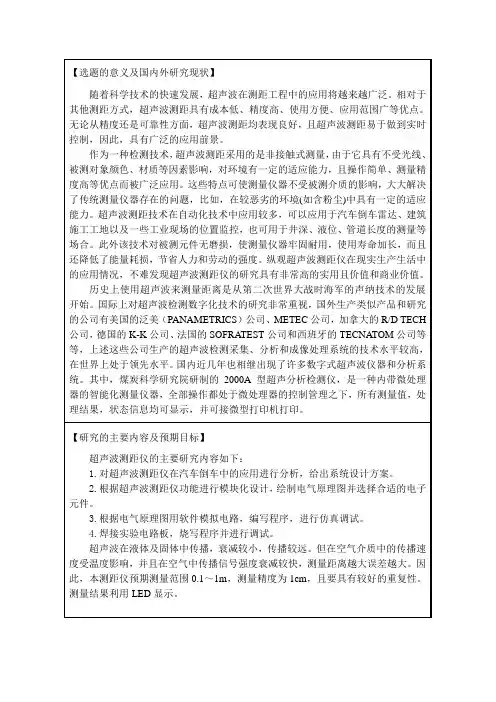

超声波测距开题报告随着科学技术的快速开展,超声波将在测距仪中的应用越来越广。
但就目前技术水品来说,人民可以详细利用的测距技术还十分有限,目前只在自动化技术和工业机器人中应用的比较多,尤其在工件生产线中的非接触环节和产业机器人的运动移位中。
但如何将超声波测距与自动化、智能化接轨,并造福我们的日常生活,就显的越发具有意义了。
伴随着汽车产业的开展和人们生活水品的不断提高,汽车的数量逐年增加,汽车驾驶员越来越为车的平安担忧,其中倒车就是一个典型。
在繁忙、拥挤、狭窄的地方倒车,成为不少驾驶员头疼的问题,此时,设计好的超声波测距仪就可以很大程度的防止汽车尾部与障碍物发生碰撞了。
1. 超声波测距原理:分析比较超声波测距的影响条件及优劣性;2. 外围硬件设计:具有发送承受超声波的功能;3. 间隔数据采集:具有自动测距功能;4. 间隔数据传输转换:采集的数据进展传输;5. 间隔数据分析:通过单片机进展数据分析,然后将数据传输到数码;6. 间隔数据显示:通过单片机处理过的数据进展显示;7. 系统原理图的绘制和PCB板的制作并进展软件设计。
1. 对本设计要有最根本的认识,如系统的运行原理,间隔的采集过程,存储过程,数据处理过程,显示过程,控制过程等有所了解。
其次要掌握单片机的外部硬件构造,功能组成,了解运作原理,编程的方法。
同时在外汇编预言掌握的同时,也必须对程序的输入,系统仿真的使用方法有所认识。
2. 编制软件程序,在编写之前要对整个测距系统的功能掌握透彻。
利用汇编语言实现的功能需利用更多的内存空间。
3. 与硬件联调,脱机运行,检测整个系统是否到达完善。
1-3周:调研、收集与毕业设计题目相关资料,写开题报告。
4-6周:翻译英文文献,形成总体设计方案。
7-8周:根据设计要求,选用适宜器件,绘制相关原理图。
9周:接收硬件设计,对部分程序进展模拟仿真。
10周:编制软件程序,与硬件联调。
11-12周:论文初稿撰写。
13-14周:与指导老师进展论文修改,准备辩论。
超声波倒车雷达系统硬件设计郑州轻院轻工职业学院专科毕业设计(论文)题目超声波倒车雷达系统硬件设计学生姓名专业班级学号院(系)机电工程系指导教师(职称)完成时间2017年 05月01 日超声波倒车雷达系统的设计摘要基于超声波测距的汽车倒车雷达系统是在充分理解了超声波测距原理的基础上提出的。
工作时,超声波传感器发出脉冲信号,经障碍物反射后由超声波接收装置接收并送至单片机处理,可实现倒车时障碍物距离的实时监测并通过语音报警提示驾驶员。
本设计是以AT89C51单片机为主控制器的超声波倒车雷达系统,包括超声波发射和接收部分、单片机处理部分、LCD显示部分和语音报警部分等硬件系统以及软件程序设计。
关键词倒车雷达/单片机控制/超声波测距Design of Ultrasonic Reversing Radar SystemAbstractBased on the ultrasonic distance measurement principle,this text put forward a design scheme of car reversing radar system based on ultrasonic distance measurement. Ultrasonic sensor sends a pulse signal when it is working,and the ultrasonic receiving decive send the reflected signal by the obstacle to the MCU,this system could achieve Real-time monitoring of the Obstacle distance when reversing and prompt the driver by voice alarm.The overall design of ultrasonic reversing radar system based on the AT89C51 single chip as main controller was detailed introduced,include Ultrasonic transmitting and receiving part,MCU processing part,display by LCD, V oice Alarm part and its programming in the software.Keywords Reversing radar,single chip microprocessor,ultrasonic distance measurement目录中文摘要英文摘要1 引言 (1)1.1 设计主要内容 (1)2 系统的总体设计方案及理论基础 (1)2.1 总体设计方案 (1)2.2 超声波测距理论分析 (2)2.2.1 超声波测距原理 (2)2.3 超声波传感器 (3)2.3.1 超声波传感器的原理及结构 (3)2.3.2 超声波传感器的应用 (4)2.2.3 超声波传感器的主要性能指标 (4)3 系统的硬件设计 (5)3.1 单片机主控系统电路设计 (5)3.1.1 单片机选择 (5)3.1.2 电源电路 (6)3.1.3 复位电路 (6)3.1.4 时钟电路 (7)3.2 超声波发射电路 (7)3.3 超声波检测接收电路 (9)3.3.1集成电路CX20106A (9)3.3.2 超声波接收电路 (10)3.4 数码管显示模块 (10)4 系统的软件设计 (11)4.1 软件设计的要求 (11)4.2 主程序设计 (12)4.3 超声波测距模块设计 (12)4.3.2 超声波发送和接收程序 (13)5主程序 (14)5.1 显示程序 (14)5.2 超声波测距程序 (14)实训主要元器件介绍 (17)6 系统的仿真调试 (25)6.1 系统仿真调试内容 (25)6.2 实验的误差分析 (26)结束语 (27)致谢 (28)参考文献 (29)附录 (30)原件清单 (31)1 引言倒车,是每位驾驶员都必须掌握的技能,如同前行一样需要小心谨慎,每年都有倒车引起事故的报道,轻则对自己的车和他人的财物造成损伤,重则可能危及人的性命,尤其是对儿童危害较大,他们体型较小,仅从后视镜来获取视野指导倒车仍有可能会对让们造成伤害。
基于超声波的距离测量系统的研究及其应用的开题报告一、研究背景与意义超声波测距技术在工业自动化控制、军事、安全监控等领域中具有广泛应用,并且在近年来的车载雷达、智能家居、机器人等领域也得到了快速的发展。
超声波测量技术通过利用超声波的传播速度和反射原理,可以实现对物体的距离、速度、位置等参数的精确测量,具有测量范围广、测量精度高、不受光照影响等优点。
因此,超声波测距技术的研究具有十分重要的意义。
目前,市面上已经有一些基于超声波的距离测量系统的产品,但是它们存在着一些不足,比如:测距精度不高,测距范围受限,适用场景有限等问题。
因此,需要有一种可以更精准、更灵活、更适应各种场景使用的超声波测距系统,来满足实际需求。
二、研究内容本研究的主要内容包括:1.超声波测距原理与技术研究。
通过理论研究和实验验证,探究超声波传播的特点、超声波测距仿真模型的建立和超声波测距技术的优化等关键问题。
2.基于超声波的距离测量系统设计。
采用单片机、传感器、运放等电子元件,结合超声波传感器的工作原理,设计出一种基于超声波的距离测量系统。
3.系统性能测试与优化。
通过实验测试,对系统的测距精度、测距范围、稳定性等性能进行评估和优化,保证系统的高效稳定运行。
三、预期成果本研究的预期成果包括:1.完成超声波测距技术的理论研究和仿真模型的建立。
2.设计出基于超声波的距离测量系统,并进行实验验证。
3.评估系统的测距精度、测距范围、稳定性等性能,并进行优化。
4.探索超声波测距技术在实际应用场景中的应用,如智能家居、车载雷达、机器人等领域。
四、研究方法1.文献调研法。
系统搜集与超声波测距技术相关的文献资料,综合分析各种测距技术的特点和优缺点,为研究提供参考。
2.实验验证法。
基于超声波测距原理,设计相应的实验方案,利用单片机、传感器、运放等电子元件,搭建出基于超声波的距离测量系统,并对其性能进行实验验证。
3.系统优化法。
针对实验结果,对系统的测距精度、测距范围、稳定性等性能进行分析和评估,并进行适当的优化。
毕业设计开题报告电子信息工程超声波测距倒车雷达系统的设计一、选题的背景、意义随着经济的飞速发展的进程,作为交通运输的车辆的不断增多,由此产生的交通问题越来越成为人们关注的问题。
在享受汽车给我们带来的便利同时,由于倒车而产生的问题也日益突出。
车的数量逐年增加,公路、街道、停车场和车库拥挤不堪,可转动的空间越来越少;另一方面,新司机及非专职司机越来越多,因倒车引起的纠纷越来越多,车辆之间、车辆与人、车辆与墙壁等障碍物之间的碰撞时有发生。
其中倒车事故由于发生的频率极高,已引起了社会和交通部门的高度重视。
倒车事故发生的原因是多方面的,倒车镜有死角,驾车者目测距离有误差,视线模糊等原因造成倒车时的事故率远大于汽车前进时的事故率。
在2006年汽车事故的发生比例中,倒车引起的事故占28%,倒车已成为令人们头痛的一项任务,即使是经验丰富的司机也在抱怨倒车是件费力费神的事。
据统计,危险境况时,如果能给驾驶员半秒钟的预处理时间,则可分别减少追尾事故的30%,路面相关事故的50%,迎面撞车事故的60%。
改善倒车遇到的窘境被越来越多的人所关注,人们对汽车操纵的便捷性提出了更高的要求,希望有种装置能够解决汽车倒车给人们带来的不便,消除驾驶中的不安全因素,可将车快速准确地停放到指定的位置。
因此,提出了基于超声波测距的汽车用倒车雷达的设计。
汽车倒车雷达全称为“倒车防撞雷达”,也叫“泊车辅助装置”,是汽车泊车安全辅助装置,能以声音或者更为直观的显示告知驾驶员周围障碍物的情况,解除驾驶员泊车和起动车辆时因前后左右探视所引起的困扰,并帮助驾驶员克服视野死角和视线模糊的缺陷,提高驾驶的安全性。
倒车雷达的原理与普通雷达一样,是根据蝙蝠在黑夜里高速飞行而不会与任何障碍物相撞的原理设计开发的。
通过感应装置发出超声波,然后通过反射回来的超声波来判断前方是否有障碍物,以及障碍物的距离、大小、方向、形状等。
只不过由于倒车雷达体积大小及实用性的限制,目前其主要功能仅为判断障碍物与车的距离,并做出提示。
本设计的研究的汽车倒车预警系统将为驾驶者提供一个倒车提示和距离报警,本课题的现实应用的意义在于:(1)将倒车自动化从被动防撞引向智能控制方向发展;(2)体现了“以人为本”的驾驶理念,倒车时驾驶者的视线可集中在前方,不需顾及车后状况,增加了倒车的安全性和可靠性,并且它的应用可减轻司机体力和脑力劳动的强度;(3)安全可靠的防碰撞预警,使驾驶者无论是白天还是夜晚都能实现安全倒车;(4)这一方案建立在安装小组件的基础上,避免对汽车整车的影响,为应用和普及创造了条件,经济性较好,易于普及。
汽车倒车雷达预警系统的运用可极大地减轻驾驶者的体力、脑力劳动强度,降低倒车难度,避免驾驶员因方向感不强、判断和操作失误而引起的事故,同时它将对提高汽车智能化水平和最终实现汽车无人驾驶产生积极的意义。
二、相关研究的最新成果及动态经过几年的发展,倒车雷达系统已经过了数代的技术改良,不管从结构外观上,还是从性能价格上,这几代产品都各有特点,目前使用较多的是数码显示、荧屏显示和魔幻镜倒车雷达这3种。
倒车雷达真正开始于轰鸣器,也就是第一代倒车雷达。
我想很多人都不会忘记“倒车请注意!”这句话,因为现在多数普通车还在使用它从某种意义上说,它对司机并没有直接的帮助,不是真正的倒车雷达。
第二代则是采用数码波段显示,可显示后障碍物离车体距离的数码波段显示倒车雷达,没有语音提示,也没有距离显示,虽然司机知道有障碍物,但不能确定障碍物离车有多远,对驾驶员帮助不大。
第三代的液晶荧屏显示较以前有了一个质的飞跃。
第三代产品把数码和波段组合在一起,但比较实用,但安装在车内不太美观。
第四代魔幻镜倒车雷达,魔幻镜倒车雷达把后视镜、倒车雷达、免提电话、温度显示和车内空气污染显示等多项功能整合在一起,并设计了语音功能。
动态显示,色彩清晰漂亮,外表美观,可以直接粘贴在仪表盘上,安装很方便。
不过液晶显示器外观虽精巧,但灵敏度较高,抗干扰能力不强,所以误报也较多。
第五代魔幻镜倒车雷达,结合了前几代产品的优点,采用了最新仿生超声雷达技术,配以高速电脑控制,可全天候准确地测知2米以内的障碍物,并以不同等级的声音提示和直观的显示提醒驾驶员。
因为其外形就是一块倒车镜,所以可以不占用车内空间,直接安装在车内倒视镜的位置。
而且颜色款式多样,可以按照个人需求和车内装饰选配。
第六代产品在第五代的基础上新增了很多功能,是专门为高档轿车生产的。
最初的倒车雷达,只有后方探测,现在的倒车雷达不仅实现了前后方探测,甚至连左右侧都可以进行探测。
还有一些更先进的技术,已经使用在高档汽车上。
发展趋势:(1)由加装向原装发展。
越来越多的汽车在出厂时配有倒车雷达。
(2)原装倒车雷达车型呈现高档→中档→低档的发展态势。
(3)由主流探头向更多探头发展。
(4)功能更加强大,集成音响和音像播放功能。
(5)设备趋于小型化、人性化、智能化。
三、课题的研究内容及拟采取的研究方法(技术路线)、难点及预期达到的目标1、主要研究内容超声波频率一般是指在20 kHz以上的机械波,穿透性强,衰减小,反射能力强。
工作时,超声波发射器不断发射出一系列连续脉冲,给测量逻辑电路提供一个短脉冲。
最后由信号处理装置对接收的信号依据时间差进行处理,自动计算出车与障碍物之间的距离。
超声波测距原理简单,成本低,制作方便,但其传输速度受天气影响较大,不能精确测距;另外,超声波能量与距离的平方成正比衰减,因此,距离越远,灵敏度越低,从而使超声波测距方式只适用于较短距离。
超声波测距的算法: 超声波在空气中传播速度为340m/s。
X2是声波返回的时刻,X1是声波发声的时刻,X2-X1得出的是一个时间差的绝对值,超声波发出到遇到返射物返回的距离如下:汽车倒车雷达系统由三个子系统组成,如图1所示,分别为测距子系统(超声波发送接收系统)、控制系统和显示报警子系统。
各模块所完成的具体功能如下:(1)测距系统:由传感器设计的发送模块、接收模块和控制系统共同完成测距功能。
(2)控制系统:本系统以微机器为控制核心,控制整个系统的运行,对各种接口电路进行控制,通过对多路选择开关的控制,发射脉冲,检测到回波后,进行数据处理实现实时时间差采样,测出从超声波发射到接收回波信号的时刻差,从而测出距离。
(3)显示报警系统:显示障碍物距离及报警以提醒驾驶员。
图1 倒车防撞雷达系统组成2、研究方法1、超声波测距倒车雷达主机硬件框图,如图2图2硬件框图AT89C2051是美国ATMEL公司生产的低电压、高性能CMOS 8位单片机,片内含2k bytes的可反复擦写的只读程序存储器(PEROM)和128bytes的随机数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和Flash存储单元。
为了测量汽车尾部与障碍物之间的最小距离,在汽车尾部安装多个超声波传感器,测量时巡回检测各个探头与障碍物之间的距离,以各距离的最小值作为最终测量。
2、超声波发送模块:超声波发送器包括超声波产生电路和超声波发射控制电路两个部分。
可采用软件发生法和硬件发生法产生超声波。
前者利用软件产生40 kHz的超声波信号,通过输出引脚输入至驱动器,经驱动器驱动后推动探头产生超声波。
3、超声波接收模块:超声波接收器包括超声波接收探头信号、放大电路及波形变换电路三部分超声波探头必须采用与发射探头对应的型号关键是频率要一致,否则将因无法产生共振而影响接收效果甚至无法接收由于经探头变换后的正弦波电信号非常弱,因此必须经放大电路放大。
4、换向选通电路设计:换向选通电路目的: 实时选通不同方向的信号,能多方向测距。
本设计中的发射和接收电路各有4路,分别连接4个收发一体的超声波探头。
若采用多收/发器同步发射/接收的工作方式,就存在收/发器间信号串扰的问题。
系统采用了时分复用的工作方式,即让每一收/发器分时工作,每次单独完成一个测距周期。
本设计将采用一路PWM 信号经过模拟开关CD4052分配到四路,轮巡发射的办法实现分时复用。
5、超声波测距倒车雷达软件流程框图,如图3图3软件流程图在对控制模块初始化之后,进行40KHz的超声波发射,延时一段时间,等待传感器余震消失之后,开始检测是否收到回波,当没有收到回波的时候,继续等待,如果收到回波,则根据此时与开始发送之间时间间隔计算车尾到障碍物之间的距离,并送往液晶模块显示,根据具体做出预警。
3、难点及预期达到的目标超声波测距倒车雷达系统覆盖了模拟电路、数字电路、单片机技术、传感器技术及超声波检测技术等。
即有硬件设计还包括软件设计,知识点丰富,综合性强。
需要较强的理论基础知识,还必须具备很强的电子产品开发和设计能力,体现个人动手能力。
本设计集液晶显示和语音提示双结合,使用方便,安全可靠。
而且在硬件上通过增加可调电阻去改善滤波电路的品质因数,通过增加滤波电路降低噪声干扰,通过改进软件算法提高系统可靠性、稳定性以及测距的精确度性能。
实际用的倒车雷达要在车后安装两对超声波传感器,用以检测到车后略宽于车的较大范围的障碍物,左右距离的报警可以用不同频率区别,仍然分别用间歇鸣叫频率报警提示距离。
系统采用了AT89C2051单片机,充分利用了其丰富的片上资源使得系统功能丰富,使用的外围芯片减少,提高了系统可靠性。
目前市场上大多数倒车雷达都或多或少存在误报警或者不报警的情况,也就是倒车雷达的稳定性出现问题,这是倒车雷达最关键的性能问题,探测雷达所用的超声波是一种模拟技术,性能不稳定的雷达会出现乱跳的现象。
除此之外,目前倒车雷达报警后,是采取驾驶员制动的方法,而非自动刹车,也是怕误报警后的自动刹车带来负面影响,因此下一步的工作会放在怎样通过收集不同的探测信号建立信息库,来正确判断雷达所探测到的不同情况,作出尽可能正确稳定的反应,以最大限度避免误报警的负面影响。
超声波测距倒车雷达系统作为一种测距和预警系统,很好地实现了外围的数据采集和处理,为以后综合的汽车安全系统的设计开发提供了参考和依据,可移植性会非常好。
四、论文详细工作进度和安排1.第1-3周完成文献检索报告和开题报告;2.第4-5周毕业实习到某些具体生产现场和相关实验室;3.第6-13周完成毕业设计;4.第13-15周完成毕业说明书(毕业论文)撰写,上交指导教师评阅;5.第15周毕业论文答辩;五、参考文献[1] 胡建凯,张谦琳.超声波检测原理和方法[J].中国科技大学出版社,1993,10[2] 陈莹,基于单片机的超声测距系统[D].中国知网:华中科技大学硕士学位论文,2004[3] 丁镇生.传感器及传感技术应用[M].北京:电子工业出版社,1989,1-23[4] 纪寿文等.国内外智能车辆研究进展.中国交通研究与探索,第三届全国交通领域青年学者会议,武汉,2001[5] 贾兴泉.连续波雷达数据处理[M].北京:国防工业出版社,2005,1-223[6] 董子和,李永辉.超声波测距系统的建立机器在汽车防撞系统的应用[J].汽车电器,1997,(1):33-38[7] 樊昌元,丁义元.高精度测距雷达研究[J].电子测量与仪器报,2000,14(2):52-56[8] GueuningF. E.Varlan, M. Accurate Distance Measurement by an AutonomousSupersonic System Combining Time-of-Flight and Phase-Shift Methods[J].IEEE Transactions on Instrumentation and Measurement. US: 1997,46 (6): 1236-1240[9] H .Elmer, H .Schweinzer,G .Magerl High resolution Supersonic distancemeasurement for long distances Technisches Messen[J]. 2003, 70 (4): 173-179[10] 胡萍.超声波测距仪的研制[J].计算机与现代化,2003,(10):54-56[11] 时德刚,刘哗.超声波测距的研究[J].计算机测量与控制,2002,10 (7): 480-482[12]沈峰.小型倒车雷达试制(控制系统设计)[D].上海:复旦大学,2005[13] 黄菊生.单片机原理与接口技术[M].北京:国防工业出版社,2007,1-301[14] 王幸之.AT89系列单片机原理与接口技术[M].北京:北京航空航天大学出版社,1995[15] 刘迎春,叶湘滨.现代新型传感器原理与应用[M].北京:国防工业出版社,1998[16] E.Francis Gueuning,Mihai Varlan, Christian E .Eugene, etal. Accurate distance measurement by an autonomous ultrasonic system combining time-of-flight and phase-shift methods. IEEE Transaction on Instrumentation and Measurement, 1997, 46(6):1 236--1240[17] 高鹏,安涛,寇怀成.电路设计与制版-PROTEL9入门与提高[M]. 北京:人民邮电出版社,2000,1-305[18] 赵晶.电路设计与制版-PROTEL9高级应用[M].北京:人民邮电出版社,2000,1-405[19] 吴妍.汽车倒车雷达预警系统研究[D].武汉:武汉理工大学,2007[20] 张志良.单片机原理与控制技术[M].北京:机械工业出版社,2001,1-56。
