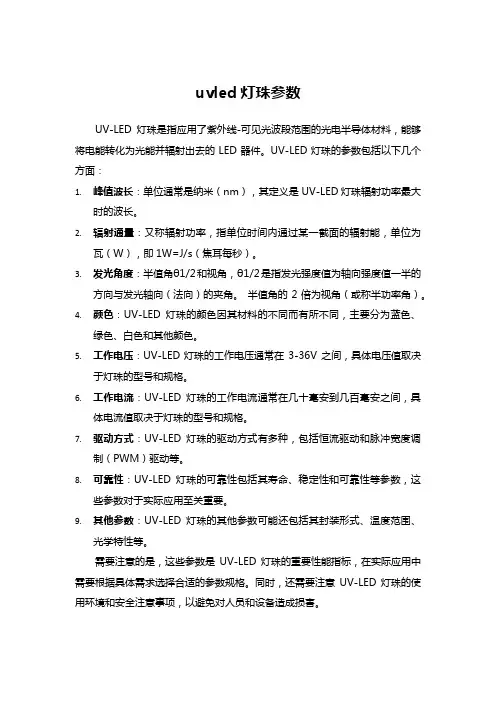

uvled灯珠参数
UV-LED灯珠是指应用了紫外线-可见光波段范围的光电半导体材料，能够将电能转化为光能并辐射出去的LED器件。

UV-LED灯珠的参数包括以下几个方面：
1.峰值波长：单位通常是纳米（nm），其定义是UV-LED灯珠辐射功率最大
时的波长。

2.辐射通量：又称辐射功率，指单位时间内通过某一截面的辐射能，单位为
瓦（W），即1W=J/s（焦耳每秒）。

3.发光角度：半值角θ1/2和视角，θ1/2是指发光强度值为轴向强度值一半的
方向与发光轴向（法向）的夹角。

半值角的2倍为视角（或称半功率角）。

4.颜色：UV-LED灯珠的颜色因其材料的不同而有所不同，主要分为蓝色、
绿色、白色和其他颜色。

5.工作电压：UV-LED灯珠的工作电压通常在3-36V之间，具体电压值取决
于灯珠的型号和规格。

6.工作电流：UV-LED灯珠的工作电流通常在几十毫安到几百毫安之间，具
体电流值取决于灯珠的型号和规格。

7.驱动方式：UV-LED灯珠的驱动方式有多种，包括恒流驱动和脉冲宽度调
制（PWM）驱动等。

8.可靠性：UV-LED灯珠的可靠性包括其寿命、稳定性和可靠性等参数，这
些参数对于实际应用至关重要。

9.其他参数：UV-LED灯珠的其他参数可能还包括其封装形式、温度范围、
光学特性等。

需要注意的是，这些参数是UV-LED灯珠的重要性能指标，在实际应用中需要根据具体需求选择合适的参数规格。

同时，还需要注意UV-LED灯珠的使用环境和安全注意事项，以避免对人员和设备造成损害。

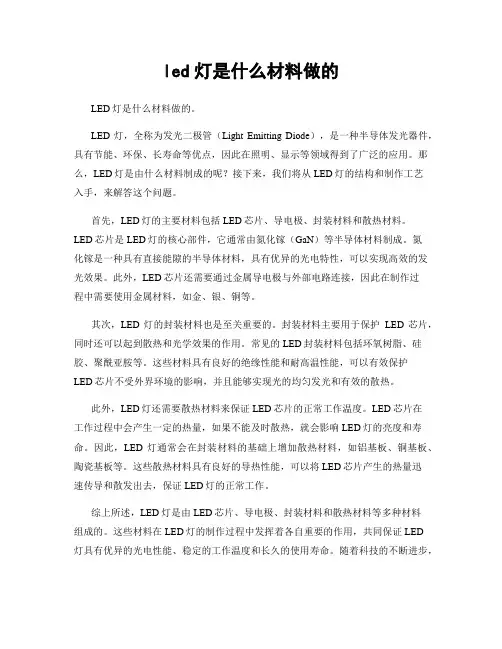

led灯是什么材料做的LED灯是什么材料做的。

LED灯，全称为发光二极管（Light Emitting Diode），是一种半导体发光器件，具有节能、环保、长寿命等优点，因此在照明、显示等领域得到了广泛的应用。

那么，LED灯是由什么材料制成的呢？接下来，我们将从LED灯的结构和制作工艺入手，来解答这个问题。

首先，LED灯的主要材料包括LED芯片、导电极、封装材料和散热材料。

LED芯片是LED灯的核心部件，它通常由氮化镓（GaN）等半导体材料制成。

氮化镓是一种具有直接能隙的半导体材料，具有优异的光电特性，可以实现高效的发光效果。

此外，LED芯片还需要通过金属导电极与外部电路连接，因此在制作过程中需要使用金属材料，如金、银、铜等。

其次，LED灯的封装材料也是至关重要的。

封装材料主要用于保护LED芯片，同时还可以起到散热和光学效果的作用。

常见的LED封装材料包括环氧树脂、硅胶、聚酰亚胺等。

这些材料具有良好的绝缘性能和耐高温性能，可以有效保护LED芯片不受外界环境的影响，并且能够实现光的均匀发光和有效的散热。

此外，LED灯还需要散热材料来保证LED芯片的正常工作温度。

LED芯片在工作过程中会产生一定的热量，如果不能及时散热，就会影响LED灯的亮度和寿命。

因此，LED灯通常会在封装材料的基础上增加散热材料，如铝基板、铜基板、陶瓷基板等。

这些散热材料具有良好的导热性能，可以将LED芯片产生的热量迅速传导和散发出去，保证LED灯的正常工作。

综上所述，LED灯是由LED芯片、导电极、封装材料和散热材料等多种材料组成的。

这些材料在LED灯的制作过程中发挥着各自重要的作用，共同保证LED灯具有优异的光电性能、稳定的工作温度和长久的使用寿命。

随着科技的不断进步，LED灯的材料和制作工艺也在不断创新和完善，相信LED灯会在未来的照明领域发挥越来越重要的作用。

led的半导体LED（Light Emitting Diode）是一种半导体器件，能够将电能转化为光能。

它具有低功耗、高效率、长寿命、快速开关等优点，因此广泛应用于照明、显示、通信、传感等领域。

下面将介绍LED的半导体原理、制造工艺以及应用领域。

半导体原理：LED是一种二极管，由P型半导体和N型半导体组成。

当外加电压施加在LED上时，电子从N型半导体区域向P型半导体区域注入，同时空穴从P型区域向N型区域注入，两者在P-N结附近复合释放出能量，产生光子。

这个过程被称为电致发光，LED的发光色彩和能量大小取决于P-N结材料的选择。

制造工艺：LED的制造工艺主要包括基片制备、外延生长、光刻、薄膜沉积、接触金属化、切割、封装等步骤。

基片制备是LED制造的第一步，常用的基片材料有蓝宝石、硅等。

外延生长通过气相沉积的方法，在基片上沉积一层P型或N型材料。

光刻是通过光刻胶和掩膜，在外延片上形成所需的模式。

薄膜沉积则用于改变材料的光学和电学性质，如增加透明度和反射率等。

接触金属化是为了使电流能均匀地流过整个芯片，提高LED的亮度和效率。

切割是将大面积的外延片切割成小芯片的过程。

最后，LED芯片会通过封装，保护和固定芯片，并将引线与外部电源连接。

LED的应用领域：1. 照明：由于LED的高效率、低功耗和长寿命，LED照明已经成为替代传统照明技术的主流选择。

LED灯泡、LED灯管、LED路灯等产品得到了广泛应用。

2. 显示：LED在平板显示器、电视、手机屏幕等领域被广泛采用。

由于LED的自发光特性和对比度较高，LED显示屏显示效果更为清晰、色彩更为鲜艳。

3. 通信：LED被用于光纤通信中的光源和光接收。

它具有高速调制、小尺寸、低功耗的特点，适用于高速、长距离的数据传输。

4. 传感：LED可以用作光电传感器，用于测量光强度、距离、颜色等参数。

例如，LED被应用在汽车行业的自动驾驶技术中，用于识别障碍物和交通标志。

总结：LED作为一种半导体器件，利用半导体原理将电能转化为光能。

LED工艺概述LED（Light Emitting Diode），发光二极管，简称LED,，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极使整个晶片被环氧树脂封装起来。

半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

它是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

由于具有容易控制、低压直流驱动、组合后色彩表现丰富、使用寿命长等优点，广泛应用于城市各工程中、大屏幕显示系统。

LED可以作为显示屏，在计算机控制下，显示色彩变化万千的视频和图片。

LED是一种能够将电能转化为可见光的半导体。

LED外延片工艺流程：近十几年来,为了开发蓝色高亮度发光二极管，世界各地相关研究的人员无不全力投入。

而商业化的产品如蓝光及绿光发光二级管LED及激光二级管LD的应用无不说明了III－V族元素所蕴藏的潜能。

在目前商品化LED之材料及其外延技术中，红色及绿色发光二极管之外延技术大多为液相外延成长法为主，而黄色、橙色发光二极管目前仍以气相外延成长法成长磷砷化镓GaAsP材料为主。

一般来说，GaN的成长须要很高的温度来打断NH3之N-H的键解，另外一方面由动力学仿真也得知NH3和MO Gas会进行反应产生没有挥发性的副产物。

LED外延片工艺流程如下：衬底 - 结构设计 - 缓冲层生长 - N型GaN层生长 - 多量子阱发光层生 - P型GaN层生长 - 退火 - 检测（光荧光、X射线） - 外延片外延片- 设计、加工掩模版 - 光刻 - 离子刻蚀 - N型电极（镀膜、退火、刻蚀） - P型电极（镀膜、退火、刻蚀） - 划片 - 芯片分检、分级具体介绍如下： 固定：将单晶硅棒固定在加工台上。

led灯主要材料LED灯主要材料。

LED灯是一种新型的照明产品，它具有节能、环保、寿命长等优点，因此得到了广泛的应用。

LED灯的制作需要使用一些主要材料，下面我们来详细介绍一下。

首先，LED灯的主要材料之一是LED芯片。

LED芯片是LED灯的核心部件，它可以将电能转化为光能，因此是LED灯的发光源。

LED芯片的材料主要包括氮化镓、氮化铟、氮化铝等半导体材料，这些材料具有优异的光电性能，可以实现高效的光电转换。

此外，LED芯片还需要金属基板、导线等辅助材料来支持和连接。

其次，LED灯的外壳材料也是至关重要的。

LED灯的外壳材料通常采用铝合金、塑料等材料制成，这些材料具有良好的散热性能和机械强度，可以有效保护LED芯片，延长LED灯的使用寿命。

同时，外壳材料的选择也会影响LED灯的外观和光学性能，因此需要根据具体的应用场景和要求进行选择。

另外，LED驱动电路是LED灯的另一重要组成部分。

LED驱动电路主要用于控制LED灯的亮度、稳定电流和电压等参数，保证LED灯的正常工作。

LED驱动电路的材料包括电容、电阻、电感、集成电路等元器件，这些元器件需要精密匹配和优化设计，以确保LED灯的性能稳定和可靠。

最后，LED灯的光学部件也是不可或缺的。

LED灯的光学部件包括透镜、反射罩、散光罩等，它们可以控制LED灯的光束角度、光束形状和光束强度，实现对光的精准控制和利用。

光学部件的材料通常采用光学级聚合物、玻璃等材料制成，具有良好的透光性和耐高温性能。

综上所述，LED灯的主要材料包括LED芯片、外壳材料、LED驱动电路和光学部件。

这些材料的选择和优化设计将直接影响LED灯的性能和品质。

随着LED技术的不断发展和成熟，LED灯的材料和制造工艺也在不断改进和创新，相信LED灯将会在未来的照明领域发挥越来越重要的作用。

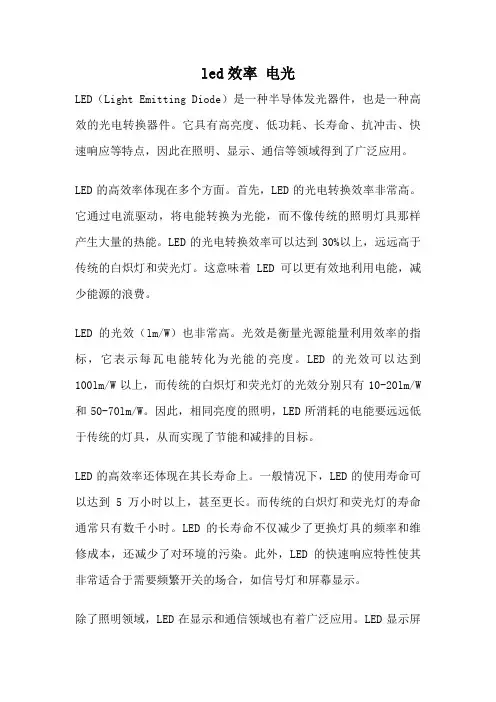

led效率电光LED（Light Emitting Diode）是一种半导体发光器件，也是一种高效的光电转换器件。

它具有高亮度、低功耗、长寿命、抗冲击、快速响应等特点，因此在照明、显示、通信等领域得到了广泛应用。

LED的高效率体现在多个方面。

首先，LED的光电转换效率非常高。

它通过电流驱动，将电能转换为光能，而不像传统的照明灯具那样产生大量的热能。

LED的光电转换效率可以达到30%以上，远远高于传统的白炽灯和荧光灯。

这意味着LED可以更有效地利用电能，减少能源的浪费。

LED的光效（lm/W）也非常高。

光效是衡量光源能量利用效率的指标，它表示每瓦电能转化为光能的亮度。

LED的光效可以达到100lm/W以上，而传统的白炽灯和荧光灯的光效分别只有10-20lm/W 和50-70lm/W。

因此，相同亮度的照明，LED所消耗的电能要远远低于传统的灯具，从而实现了节能和减排的目标。

LED的高效率还体现在其长寿命上。

一般情况下，LED的使用寿命可以达到5万小时以上，甚至更长。

而传统的白炽灯和荧光灯的寿命通常只有数千小时。

LED的长寿命不仅减少了更换灯具的频率和维修成本，还减少了对环境的污染。

此外，LED的快速响应特性使其非常适合于需要频繁开关的场合，如信号灯和屏幕显示。

除了照明领域，LED在显示和通信领域也有着广泛应用。

LED显示屏具有高对比度、快速响应、可视角度大等优点，被广泛用于室内外广告、舞台演出等场合。

LED还可以作为通信光源，用于光纤通信和无线通信中的光源模块，其高亮度和快速响应特性使得数据传输更加稳定和高效。

值得一提的是，虽然LED的效率非常高，但其价格相对较高。

这主要是因为LED的制造过程相对复杂，需要使用昂贵的半导体材料，并且要经过多道工序的加工。

然而，随着技术的进步和规模效应的发挥，LED的价格正在逐渐下降，相信未来LED的高效率将会更加普及。

LED以其高亮度、低功耗、长寿命、抗冲击、快速响应等特点成为一种高效的光电转换器件。

led变光灯原理
LED变光灯是利用LED发光器件的特性，结合电子技术和光
学技术，实现光源的变化和调节的一种照明装置。

其原理主要包括以下几个方面：
1.光电转换原理：LED（Light Emitting Diode）即发光二极管，它是一种能够将电能转化为光能的半导体器件。

通过施加电压，将电子和空穴注入到半导体P-N 结结构中，当电子与空穴再
结合时，就会放出光子，产生可见光。

不同材料的LED的发
光颜色和亮度也不同。

2.电路设计原理：LED变光灯的电路设计采用了控制芯片，通过对控制芯片的编程，可以调节电路的工作状态来控制LED
的亮度、颜色和闪烁频率。

在电路中，一个或多个发光二极管通过电流控制器来控制电流的大小，从而实现亮度的调节。

3.光学设计原理：通过光学设计来控制和调节LED发出的光线。

在LED变光灯中通常采用了反射罩、透镜和漫反射材料
等光学器件来对光线进行聚光、扩散或者散射，从而实现不同的照明效果。

4.能量传输原理：LED变光灯通常需要接入电源才能工作。

电源将交流电转换为直流电并提供给电路中的LED。

这样LED
才能发光。

同时，由于LED本身是一种能效较高的照明装置，相对于传统的白炽灯和荧光灯，LED变光灯在能量传输方面
还具有更高的效率和更低的能耗。

通过以上的原理，LED变光灯可以实现亮度的调节、颜色的
变化和灯光的闪烁等效果。

在实际应用中，LED变光灯已经
广泛应用于家居照明、商业照明、舞台灯光和室外照明等领域，为人们带来了更舒适、美观和节能的照明体验。

LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管技术。

LED节能灯通过将电能转化为光能来发出可见光，相比传统的白炽灯和荧光灯，LED节能灯具有更高的能效和更长的使用寿命。

1. 工作原理LED节能灯的工作原理是基于半导体材料的光电效应。

LED芯片中的半导体材料经过电流的作用下，电子和空穴在P-N结附近复合，产生能量释放出光子，从而发出光线。

LED芯片中的半导体材料通常是砷化镓（GaAs）、砷化铝镓（AlGaAs）等。

LED节能灯的核心部件是LED芯片，LED芯片由多个发光二极管组成。

发光二极管由两个半导体材料构成，其中一个为P型半导体，另一个为N型半导体，两者之间形成P-N结。

当外加正向电压时，电子从N型半导体向P型半导体流动，空穴从P型半导体向N型半导体流动，电子和空穴在P-N结附近复合时释放出光子，从而产生可见光。

2. 原理图LED节能灯的原理图主要包括电源电路、驱动电路和LED芯片。

下面是一种常见的LED节能灯的原理图示例：电源电路：LED节能灯需要一个稳定的直流电源来提供电能。

电源电路主要由交流电输入端、整流电路和滤波电路组成。

交流电输入端接收来自电网的交流电，经过整流电路将交流电转换为直流电，然后通过滤波电路去除电流中的杂波，最终得到稳定的直流电。

驱动电路：LED节能灯的驱动电路主要用于控制LED芯片的电流和电压，以确保LED芯片正常工作。

驱动电路普通由恒流驱动电路和恒压驱动电路组成。

恒流驱动电路可以保持LED芯片的电流恒定，避免电流过大或者过小而导致LED芯片损坏。

恒压驱动电路可以保持LED芯片的电压恒定，避免电压过高或者过低而影响LED芯片的亮度和寿命。

LED芯片：LED节能灯中的LED芯片是发光二极管，由多个发光二极管组成。

LED芯片的数量和罗列方式决定了LED节能灯的亮度和光照分布。

LED芯片通常由金属基板、P型半导体、N型半导体和透明封装材料组成。
