钢筋直螺纹连接施工

钢筋直螺纹连接施工方案钢筋直螺纹连接施工方案钢筋直螺纹连接施工是钢筋连接中常用的一种方式，可以实现钢筋的牢固连接，提高混凝土结构的安全性和稳定性。

下面将从施工工艺、施工步骤等方面进行具体的分析和解读。

一、施工工艺：1.预处理：对连接端的钢筋进行清理和修剪，去除表面的污物和锈蚀，确保钢筋表面光洁。

2.制作螺纹：使用螺纹切割机对钢筋连接端进行螺纹加工，确保螺纹的准确度和一致性。

3.涂抹润滑剂：在螺纹连接端涂抹螺纹润滑剂，减少螺纹之间的摩擦，方便螺纹的插入和连接。

4.连接螺纹：将有螺纹的钢筋插入到另一根钢筋的螺纹孔中，旋转钢筋使其螺纹紧密结合。

二、施工步骤：1.准备工作：准备好所需的工具和材料，包括螺纹切割机、刷子、润滑剂等。

2.测量和标记：根据设计要求，对钢筋进行测量和标记，确定连接的位置和长度。

3.清理钢筋：使用刷子和清洁剂对钢筋进行清洁，去除表面的污物和锈蚀，保证连接的牢固度。

4.切割螺纹：使用螺纹切割机对钢筋连接端进行螺纹的切割，确保螺纹的长度和形状符合要求。

5.涂抹润滑剂：使用刷子将螺纹润滑剂均匀地涂抹在连接端的螺纹表面，确保连接时的顺畅性和插入度。

6.连接螺纹：将有螺纹的钢筋慢慢插入到另一根钢筋的螺纹孔中，旋转钢筋使其螺纹紧密结合，直至连接完全。

7.验收和整理：连接完成后，对连接部位进行验收，检查连接的牢固性和一致性，整理工具和清理工作现场。

通过以上的施工工艺和施工步骤，钢筋直螺纹连接施工可以保证连接的牢固性和稳定性，提高混凝土结构的安全性和可靠性。

但在施工过程中需要注意以下几点：1.保持设备的正常运行和维修。

螺纹切割机、润滑剂等工具应保持良好的工作状态，定期检查和维修，保证施工过程的连续性和正常性。

2.严格控制施工质量和安全。

施工前应仔细查看施工图纸和规范要求，确保连接的位置、长度、角度等达到设计要求，提前做好安全预警和施工控制。

3.注意螺纹连接的插入度。

螺纹连接时应注意插入的深度和方向，不得有偏差和失误，以免影响连接的牢固性和稳定性。

钢筋滚轧直螺纹连接施工方案1、适用范围钢筋滚轧直螺纹连接技术适用于房屋建筑与一般构筑物中Ф16mm－Ф40mmHRB335、HRB400钢筋的连接，连接技术应符合DB34/T463-2004《钢筋滚轧直螺纹连接技术规程》和JGJ107-2003《钢筋机械连接通用技术规程》，接头连接的钢筋应符合GB1499《钢筋混凝土用热轧带肋钢筋》的规定。

在本工程中适用于直径d≥28纵筋、楼层竖向构件中d≥25纵筋、框支柱和框支梁纵筋采用机械连接。

2、工艺流程钢筋下料→滚丝→检验→连接套式装保护帽→连接→检验3、施工准备3.1机床安装及搭建料架3.1.1根据接头数量及工程进度要求设置机床数量，两台一组，对称加工。

3.1.2根据所加工钢筋长度确定两台机床之间距离及料架长度，为钢筋最大长度加0.5m-1m。

3.1.3将机床安放平稳，用方木架牢，两台机床主轴线应在一个轴心上并处于水平位置，如有倾斜，只能是夹钳方向低，但不大于5°。

3.1.4料架上平面必须低于机床夹钳中心线2.5—3cm。

3.1.5连通电源，按机床使用说明书要求试车。

3.2凡参加施工人员均应经技术培训，机床操作人员应经考核合格，持证上岗。

3.3施工前检验钢筋是否符合GB1499《筋混凝土用热轧带肋钢筋》的要求。

套筒应有合格证，其形式规格应与包装箱标志相符，与工程要求相符。

4、操作要点4.1下料：钢筋应先调直后下料，要求用切割机或砂轮片下料，钢筋端面与轴线垂直，不得有挠曲和马蹄形，严禁用电焊、气割等热加工方法下料。

当遇到需打拐钢筋连接时，应先加工丝头，后进行打拐，以保证生产安全。

4.2丝头尺寸调定4.2.1初调，根据加工钢筋直径用相应规格的调径通、止光规，放入滚丝头四滚轮之间，旋转外套，收滚丝轮与调径通、止、光规接触，取出通光规，使通光规能通，止规能止，而后锁紧外套。

把行程调节板上相应规格的刻线对准护板上的”0”刻线，而后锁紧行程调节板。

4.2.2精调，通过实际滚轧丝头，用螺纹环规检验，通环规能顺利旋入有效扣，止环规旋入不大于3P（P为螺距）,用长度卡板测量丝头长度，应符合要求，如有误差再次调整。

现场滚轧直螺纹连接施工要点1）本工程钢筋直螺纹接头的使用部位包括基础底板网筋、墙柱主筋、梁主筋、暗柱主筋及部分墙筋的接头施工，均按相应的设计及规范要求确定接头位置（支座或跨中范围）、错头距离（≥35d且≥500）、接头面积百分率（50%），并宜避开框架梁柱端头的箍筋加密区。

2）钢筋连接方法：将待连接钢筋丝头分别拧入连接套，用两把扳手分别卡住待连接钢筋将钢筋丝头拧紧。

连接长水平筋时，必须从一头往另一头连接，不得从两头往中间连接以免钢筋接头松动。

3）同规格的钢筋连接采用标准型套筒。

连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣要干净、完好无损；连接时用扳手进行施工，拧紧力控制在不加长力臂的情况下，一人拧不动为止，以保证施工现场接头质量的稳定性；为了防止接头漏拧，每个接头拧好后，必须做红油漆标记，以便检查；经拧紧后的滚压直螺纹接头要无完整丝扣外露。

4）接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

不同直径的钢筋连接，直径规格不宜超过两级。

钢筋连接套筒的横向净距不宜小于25mm，连接套筒的最小保护层厚度不得小于15mm。

5）现场直螺纹接头的施工，须按专业规定进行现场检验，包括对接头进行外观质量检查符合力矩要求及单向拉伸试验，检验内容如下：a在钢筋连接施工中外观质量检查方法及要求（外观质量检查包括钢筋与套筒规格应一致、接头无完整丝扣外露、接头拧紧无松动）接头拧紧力矩值做3根试件作拉力试验，且均应按Ⅰ级接头的性能进行检验和验收。

同一施工条件下采用同一批材料的同等级、同型号、同规格接头，以500个为一个验收批进行检验和验收，不足500个也作为一个验收批。

如有一个试件的抗拉强度不符合要求，应再取六个试件进行复检。

复检中仍有一个试件不符合要求，则该验收批判定为不合格（同时，根据接头拉伸试验数量进行监理见证取样工作）。

c拧紧接头抽检数量为：梁柱构件按接头数的15%且每个构件的接头抽检数不得少于一个接头；基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。

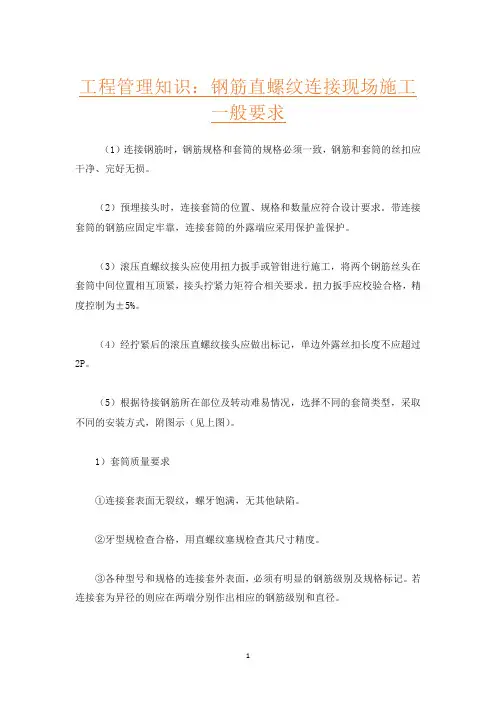

工程管理知识：钢筋直螺纹连接现场施工
一般要求
（1）连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

（2）预埋接头时，连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢靠，连接套筒的外露端应采用保护盖保护。

（3）滚压直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩符合相关要求。

扭力扳手应校验合格，精度控制为±5%。

（4）经拧紧后的滚压直螺纹接头应做出标记，单边外露丝扣长度不应超过2P。

（5）根据待接钢筋所在部位及转动难易情况，选择不同的套筒类型，采取不同的安装方式，附图示（见上图）。

1）套筒质量要求
①连接套表面无裂纹，螺牙饱满，无其他缺陷。

②牙型规检查合格，用直螺纹塞规检查其尺寸精度。

③各种型号和规格的连接套外表面，必须有明显的钢筋级别及规格标记。

若连接套为异径的则应在两端分别作出相应的钢筋级别和直径。

④连接套两端头的孔必须用塑料盖封上，以保持内部洁净，干燥防锈。

2）直螺纹量规技术要求
牙型规、螺纹卡和直螺纹塞规，采用工具钢T9制成。

钢筋直螺纹连接施工及注意事项一、定义：钢筋直螺纹连接头将钢筋端部用滚轧工艺加工成直螺纹，并用相应的连接套筒将两根钢筋相互连接的钢筋接头。

1、螺纹术语示意图2、螺纹的基本尺寸螺纹中径和小径的计算公式，计算数值需圆整到小数点第三位。

常用钢筋基本尺寸表二、钢筋直螺纹连接头形式及使用范围1、套筒形式1）标准型2)正反丝扣型（F）3）异径型（Y)4）扩口型（K)5）加锁母型（S）2、标准型套筒的几何尺寸mm三、直螺纹连接施工1、丝头加工钢筋端面平头—滚压直螺纹丝头加工—丝头质量检验—带帽保护—丝头质量抽检—存放待用。

2、钢筋滚丝长度及牙数见表:3、钢筋连接钢筋就位-取下钢筋保护措施—接头拧紧—作标记—施工检验。

3、常用连接方法标准型和异径型接头：先用工作扳手将连接套与一端钢筋拧到位,再将另一端钢筋拧到位。

正反丝扣型接头：先对两端钢筋向连接套方向加力，使连接套与两端钢筋丝头挂上扣，然后旋转连接套，并到位拧紧。

标准型和异径型接头连接正反丝扣型接头连接4、钢筋笼直螺纹连接方法钢筋笼的直螺纹套筒连接，为一端全丝一端半丝连接.钢筋笼加工前,根据桩长计算钢筋笼长度,分好节段,并编制钢筋下料表.根据钢筋下料表，从第一节段钢筋下料开始制作。

先将需要对接的第一、二节段的两根单根钢筋用直螺纹套筒按“标准型”连接方法依次连接好，按规定拧紧力矩值拧紧接头,再在加筋箍上焊接牢固。

待整个钢筋笼焊接成型后,选两根对接钢筋作好标记，将钢筋笼从套筒对接处松开，以便钢筋吊装时恢复连接;第三节钢筋制作时，以第二节已制作好的钢筋笼为样本，将已下好料的第三节的单根钢筋逐根与第二节钢筋笼以套筒连接到位，拧紧接头，边焊加筋箍。

第三节笼成型后，选两根对接筋作标记，松开连接套筒，按此方法依次加工其它节段钢筋笼。

钢筋笼吊装时,采取一个节段两段三点起吊法，即一端一点，另一端两点.两点位置在钢筋笼的上端,一点位于钢筋笼下端,起吊时，整个钢筋笼起吊离地,在空中水平翻转成垂直状态,严禁钢筋笼在地上拖行，防止钢筋变形或损伤丝扣，避免钢筋笼对接时困难。

钢筋直螺纹套筒连接施工方案一、施工前准备工作1.施工图纸的审查：对工程图纸进行审查，确认钢筋直螺纹套筒连接的位置和数量，同时检查钢筋的规格和质量要求。

2.材料准备：根据图纸的要求，准备好所需的钢筋和钢筋直螺纹套筒。

3.现场准备：清理施工现场，并做好基础工程的施工准备。

二、施工步骤1.开槽准备：在混凝土中打孔，孔的直径和深度根据钢筋直螺纹套筒的规格和要求确定。

打孔的位置要根据图纸进行定位，并确保孔的位置准确无误。

2.钢筋准备：根据图纸要求，将钢筋剪裁成合适的长度，并清理好表面的锈蚀物，保证钢筋的质量。

3.钢筋直螺纹套筒的安装：将预先准备好的钢筋直螺纹套筒插入预先打孔的混凝土中，直到套筒的底部与混凝土表面齐平。

同时，要确保套筒的位置和方向正确。

4.钢筋的安装：将准备好的钢筋插入钢筋直螺纹套筒中，并通过旋转的方式将钢筋与套筒连接起来，直到钢筋插入到套筒的末端。

5.钢筋连接的质量检查：检查钢筋的连接是否牢固，是否满足图纸的要求，是否有损坏或者缺陷。

6.混凝土施工：在完成钢筋连接后，进行混凝土浇筑工作，确保混凝土的质量和强度。

7.等待固结：等待混凝土固结和硬化后，施工人员可以进行后续的工作。

三、施工注意事项1.安全防护：在施工过程中，施工人员应注意安全防护，穿戴好相应的安全装备，确保工作人员的人身安全。

2.施工质量：严格按照设计图纸要求进行施工，确保钢筋直螺纹套筒连接的质量，避免出现质量问题。

3.检查要求：在施工过程中，对每一道工序进行质量检查，确保施工质量符合规范要求。

4.进度控制：合理安排施工进度，确保施工的连续性和效率，避免影响整体工程进度。

5.施工记录：在施工过程中，做好相应的施工记录，包括施工日期、数量、质量等，在施工完成后可以用于施工验收和后续工程的记录。

综上所述，钢筋直螺纹套筒连接施工方案主要包括施工前的准备工作、施工步骤和施工注意事项。

在施工过程中，应严格按照设计要求进行施工，并注意安全防护和施工质量的控制，以确保钢筋直螺纹套筒连接的质量。

（三）、材质要求钢筋滚轧直螺纹连接套筒须有产品合格证、明显的规格标志及等级标志。

本工程所用连接套筒的规格主要有Φ16、Φ18、Φ20、Φ22、Φ25四种，力学性能均为A级，其接头的抗拉强度须达到或超过钢筋母材抗拉强度标准值，并具备高延性及反复拉压性能。

（四）、施工方法（1）、现场准备a、为确保钢筋螺纹丝头的加工质量，凡从事钢筋滚轧直螺纹加工工作的人员必须经过专业技术培训，经考核合格后持证上岗。

班组成员应相对固定；b、根据现场特点，本工程钢筋滚轧直螺纹等强连接的端头螺纹均在场外预制，现场连接安装。

所有钢筋丝头的加工均在钢筋加工场地完成。

C、GGZ-40型钢筋直螺纹滚轧机应与放置在支架上待加工的钢筋中心线保持在同一直线，且标高一致。

（2）、工艺流程施工准备---钢筋下料---滚丝---上塑料保护套---拧连接套筒（与下端钢筋连接）---拧紧连接套筒（与上根钢筋连接）---质量检验---绑扎钢筋骨架。

1、钢筋下料钢筋下料不得用电焊、气割等加热方法切断，可用砂轮切割机切断。

要求钢筋切割端面垂直于钢筋轴线，否则应调整机器，直至符合要求。

钢筋端头不准挠曲，不得有马蹄形。

2、钢筋滚丝钢筋滚丝在GGZ-40型钢筋直螺纹滚轧机上进行。

钢筋滚丝时必须使用水溶性切削冷却润滑液，不准使用油性切割液或机油润滑液，不准不加润滑液直接滚丝。

每台钢筋直螺纹滚轧机每班可加工400-600个丝头。

钢筋滚丝时，直螺纹滚轧机上的滚丝器应与钢筋规格调整一致。

标准型钢筋丝头的螺纹加工长度参照下表进行：注：钢筋丝头加工完毕，应立即盖上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头，影响连接质量。

3、丝头检验滚轧直螺纹钢筋机械连接技术现场质量控制的核心是丝头的加工质量，因此必须认真、仔细地检验。

丝头检验的要素包括：a、外观及外形质量检验，包括：钢筋丝头螺纹应饱满，螺纹大径低于螺纹中径的不完整扣，累计长度不得超过3个螺纹周长，钢筋丝头长度误差为2P（P为螺距）；b、螺纹尺寸检验：用专用检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内，即为合格。
