安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
DH-GSTN5100系列剩余电流式电气火灾监控探测器安装使用说明书(Ver.1.10,2021.07)目录一、注意事项 (1)二、概述 (1)三、主要功能特点 (2)四、技术指标 (3)五、结构特征与工作原理 (3)六、安装与布线 (8)七、使用及操作 (12)八、常见问题及处理 (15)九、报废 (15)附录：电气火灾监控系统布线 (16)一、注意事项1.剩余电流报警设定值出厂设定为300mA，应按现场的实际情况进行调整。
可用本公司电子编码器或通过本公司对应控制器进行。
2.用电子编码器设探测器的报警设定值时，必须先操作功能3再操作功能4，不能顺序颠倒。
3.安装维护时注意安全，避免发生触电事故。
4.我公司负责探测器的保修，发现问题请及时和我公司技术服务部联系，用户不得自行拆开或维修，否则后果自负。
5.产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有爆炸性气体或有腐蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。
产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于爆炸性环境、船舶、飞机、火车、机动车等交通工具）。
如有特殊需求，请联系本公司相应销售人员。
二、概述DH-GSTN5100系列剩余电流式电气火灾监控探测器(以下简称探测器)均为一体式单路探测器，包含闭口圆孔型、闭口方孔型和开口圆孔型共12种规格（见表1），与本公司的GST-DH9000电气火灾监控设备等构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。
表1DH-GSTN5100系列探测器各规格产品列表三、主要功能特点1.探测器检测低压配电线路中的剩余电流，可系统查询当前剩余电流值；报警设定值可以从50mA到1000mA间设置，调节精度为1mA。
2.通过电子编码器和电气火灾监控设备都可以实现地址编码和报警剩余电流值的设置，方便工程调试和维护。
组合式电气火灾监控探测器使用说明书
本说明书详细介绍了组合式电气火灾监控探测器的使用方法和注意事项。
首先，使用前请确保已经阅读并理解说明书中的所有内容。
在安装和使用过程中，必须遵守所有的规定和操作流程。
其次，在安装过程中需要注意以下几点：
1. 安装前请先检查设备是否完好并确保能正常使用。
2. 安装位置应该远离易燃物体，不要覆盖，遮挡或避光区域。
3. 安装高度应根据房屋结构和可靠性要求而定，但一般不得低于1.5米。
4. 请用扭力扳手按照说明书上的扭力要求拧紧螺钉和连接器。
5. 安装过程中必须断电。
6. 安装完成后进行电气连接测试。
最后，在使用过程中需要注意以下几点：
1. 需要定期检查设备是否存在故障或损坏，如果发现异常及时处理。
2. 不要对设备进行拆卸或改动。
3. 清洁设备时需要注意避免使用液体或有害化学物质，以免对设备造成损害。
4. 如果设备长时间不使用，请将其存放在干燥，通风良好的环境中。
5. 设备在使用过程中如遇到问题，请及时停止使用并向售后服务人员寻求帮助。
总之，组合式电气火灾监控探测器是一款重要的安全设备，在使用过程中需要格外注意安全和操作规范。
电气火灾监控探测器使用方法电气火灾监控探测器是智能型探测器产品，该产品既可以大量的联机使用，也可以独立式使用（具有漏电/过流/温度/过压/欠压/缺相/偏移/的检测和报警功能，另有可选功能：报警时能自动切断被监控电路，即具有继电器输出功能）。
它集电气火灾监控探测及报警功能于一体，具有高智能化、功能齐全、性能可靠、迷你设计、外形美观、设定简单、仪表式安装等特点。
是令人耳目一新的全新思路设计的结晶，是对防范电气火灾事故的又一新贡献。
电气火灾监控探测器（以下简称“监控探测器”）由剩余电流互感器、温度传感器和监控报警器组成，当被保护线路中的剩余电流互感器（以下简称“互感器”）探测到的剩余电流超过监控报警器的预设定值或温度传感器探测到的温度超出预设定值时，监控报警器经分析、确认后发出声光报警信号和控制信号。
监控报警器能显示报警线路、泄漏电流大小，传感器温度等。
当监控报警器有报警信息时，启动继电器。
本监控探测器带有4路剩余电流互感器和4路温度传感器，可以直接显示探测电流值和温度值，无需占用大的设备场地，节省消防设备成本，节约电力能源，监控探测器采用仪表安装方式。
产品符合GB 14287.2─2005，GB 12005 。
产品功能：1、三相电压，三相电源，漏电流，温度，频率等参数的高精度测量。
2、短路、漏电、过压、欠压、缺相等多种保护功能。
3、可编程漏电动作保护20ma-1000ma连续可调。
4、动作故障记录可查，本机动作实时记录。
5、对本机电路以及状态指示自检，故障类型识别指示。
6、可与火灾报警系统联动，远程切换负载电源。
7、可单独使用湖或通过模块进行16路监控与保护。
8、还具有网络接口，实现网络化控制与管理。
适用范围适用于工矿企业、国家重点消防单位、商场、写字楼、机关、学校、医院、民用建筑、高档娱乐场所等领域。
适用环境1.周围空气温度在5℃~+40℃，24h内的平均温度不超过+35℃;2.最高温度为+40℃，空气的相对湿度不超过50%；3.在无爆炸、无腐蚀、无雨雪侵袭、无破坏绝缘的气体和导电尘的地方；4.安装场所的外磁场，任何方向不应超过地磁场的5倍。
电气火灾系统施工方案电气火灾系统施工方案一、项目概况：电气火灾系统的建设是为了提高建筑物的防火安全性能，确保人员和财产的安全。
本项目的施工包括火灾探测器的安装、报警系统的配套、灭火系统的布置等。
二、施工进程：1. 施工前的准备（1）制定施工方案，明确施工内容、材料和设备需求。
（2）组织施工人员，确保工作人员具备相关的资质和证书。
（3）准备所需的施工材料和设备。
2. 线路布置与探测器安装（1）根据建筑物的平面布置和使用要求，确定线路布置方案。
（2）按照布置方案进行线缆和终端设备的安装。
（3）安装火灾探测器，包括烟感探测器、温度探测器等。
（4）进行线路的接线和测试，确保探测器正常工作。
3. 报警系统的配套（1）根据火灾探测器的安装位置和建筑布局，确定报警器的布置方案。
（2）安装火警报警器，并与探测器进行连接。
（3）配置火灾报警系统，确保在火灾发生时能及时报警。
4. 灭火系统的布置（1）根据建筑物的类型和需求，确定灭火系统的种类和布置方案。
（2）安装灭火设备，包括灭火器、消防栓等。
（3）进行灭火系统的连接和测试，确保在火灾发生时能及时灭火。
5. 施工完工与验收（1）完成各项施工工作后，进行系统的整体测试和调试。
（2）按照相关标准进行施工质量验收，确保系统符合安全要求。
三、施工要求：1. 施工人员应具备相关的电气工程施工资质和证书。
2. 施工材料和设备应符合国家标准和规定，保证质量合格、安全可靠。
3. 施工过程中应保持与其他工程的协调，避免相互干扰。
4. 完工后的系统应进行全面的测试和调试，确保各部分工作正常可靠。
四、安全措施：1. 施工过程中应按照相关安全规定使用安全防护设备，确保施工人员的人身安全。
2. 施工现场应进行临时围护，确保施工区域安全。
3. 施工现场的电气设备应符合相关安全标准，确保施工过程中的电气安全。
总结：电气火灾系统的施工方案涉及火灾探测器的安装、报警系统的配套、灭火系统的布置等多个方面。
德派森电气火灾探测器
设计使用说明书
一、概述
DPS-T系列漏电探测器采用高导磁率合金材料的铁芯，和绕在铁芯上的二次线圈组成检测元件，并内置集成信号滤波、整流电路模块，共同完成微电流的精密探测。
动力相线或照明电源相线和中性线穿过内孔成为DPS-T漏电传感器的一次线圈。
传感器的后部出线即为保护范围。
DPS-T系列探测器既可与DPS系列智能控制模块配合独立安装于线路。
广泛适用于AC660V及以下TT、TN和IT系统，作为漏电接地故障保护使用。
二、特点
1. 采用基准剩余电流式电气火灾监控探测器DPS（可扩展/K，W）；
2. 过流、过压、欠压表象特征量W系列探测；
3. 有8个模拟量的采集数据，1位置继电器DC24V控制输出保留；
4. 设置“报警，不切断电路”和“报警，切断电路”K系可逆选型；
5. 现场可编程，并允许特征量进行修改；
6. 独立单片机，响应速度快，功能科扩展；
7. 通讯功能：采用标准的RS485通讯协议；
8. 额定工作电压：DC24V，取自消防电源或后台主机电源；
9. 总线模式：通讯单总线和二总线模式，电源二总线模式；
10.其他设置：正常、报警和故障显示设置，功能复位设置；
11.专利权类：K输出设计；W接入设计；数字信号输出设计；造型设计；紧固设计等；
三、技术特性
四、结构特征
五、接线方式。
L L F F T T 220011--L L 剩剩余余电电流流式式电电气气火火灾灾监监控控探探测测器器((方方孔孔形形))安装及使用说明书河河南南力力安安测测控控科科技技有有限限公公司司22001133--1111--1155目录1、概述 (2)2、产品选型 (2)3、功能简介 (2)4、技术指标 (3)5、安装方法 (3)6、外观及安装尺寸 (6)7、面板功能及操作方法 (7)8、接线端子说明 (10)9、常见故障分析及排除 (11)10、施工布线注意事项 (11)11、运输及储存 (11)1、概述LFT201-L电气火灾监控探测器(方孔形，以下简称探测器)是用于采集多种电气火灾隐患信息的现场智能一体化终端器件，一般装于被监控配电回路主开关下方，与监控器组合或直接连接至LFZ201电气火灾监控设备，构成配电回路的一个电气火灾监控节点，对该回路主开关以下的线路和用电设备实现全面的电气火灾监控保护。
符合GB14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》和GB14287.3-2005《电气火灾监控系统第3部分：测温式电气火灾监控探测器》的标准要求。
探测器通过对配电回路的实时监测，对整个回路的漏电、温度等进行检测及管理，及时发现电气火灾隐患，能有效监控和防止电气火灾的发生。
探测器采用螺钉安装，方便快捷。
2、产品选型3、功能简介□具备1路漏电及2路温度探测功能□故障状态准确识别、故障点准确定位□多回路通信参数及地址智能识别功能□支持在线升级□具备继电器输出功能（选配）□ RS485通信方式□适用回路：线缆回路，铜排回路。
□安装方式：螺钉固定安装4、技术指标□工作电源：DC24V±20%□漏电报警：开关型输出触点，触点容量AC250V/5A□漏电预警/报警20—1200mA连续可调，误差：±5%□温度预警/报警55—140℃连续可调，误差：±5%□漏电探测1路，温度探测最大2路□功耗小于1W□与监控器或者监控设备有效通信距离最大1200m5、安装方法□探测器用螺钉安装在开关下，探测器的安装位置应保持与其他元件或箱体侧壁的距离至少为20cm。
电气火灾探测器设计安装使用一、电气火灾探测器的设计1.选择合适的探测器类型：电气火灾探测器分为光电型、离子型和热型等不同类型。
根据具体的应用环境和需求选择合适的探测器类型。
2.确定布放位置：电气火灾探测器的布放位置应该根据电气设备的特点和可能发生火灾的风险点来确定。
一般来说，应该将探测器安装在电气设备的周围，以便及时发现异常情况。
3.考虑灵敏度和误报率：电气火灾探测器的灵敏度和误报率是判断其性能好坏的重要指标。
需要根据具体需求选择符合要求的探测器。
4.整体设计可靠性：电气火灾探测器的整体设计应该保证其可靠性。
例如，采取双路供电、备用电池和自检功能等措施，确保在异常情况下仍能正常工作。
二、电气火灾探测器的安装1.安装前的准备工作：在安装电气火灾探测器之前，需要对电气设备进行全面检查，确认是否存在潜在的安全隐患。
清理探测器周围的杂物，并确保安装位置周围空气流通。
2.控制装置的接线：将电气火灾探测器与控制装置进行正确的接线连接。
该过程需要严格按照设备说明书进行操作，确保接线正确可靠。
3.探测器的安装位置：根据设计方案确定的布放位置，使用合适的安装架将探测器安装在合适的位置上。
注意探测器与电气设备的间距和高度，保证能够及时准确地探测到异常情况。
4.探测器的定位并固定：安装好探测器后，需要进行定位和固定。
确保探测器不会因为外力的影响而发生移动，从而影响正常工作。
三、电气火灾探测器的使用1.启动和关闭探测器：在使用电气火灾探测器之前，需要按照说明书正确启动探测器设备。
在不需要使用时，应将探测器关闭，以延长使用寿命。
2.定期进行维护和检查：定期对电气火灾探测器进行维护和检查，包括清洁探测器表面、检查电源线路和电池情况等。
如发现故障或异常应及时修复或更换。
3.对报警信号进行响应：当电气火灾探测器发出报警信号时，需要立即采取相应的措施。
例如，关闭相关电源、通知相关人员和消防部门，尽快处理火灾风险。
4.记录和分析报警情况：对电气火灾探测器的报警情况进行记录和分析，可以了解设备的安全性能，提高安全工作的质量。

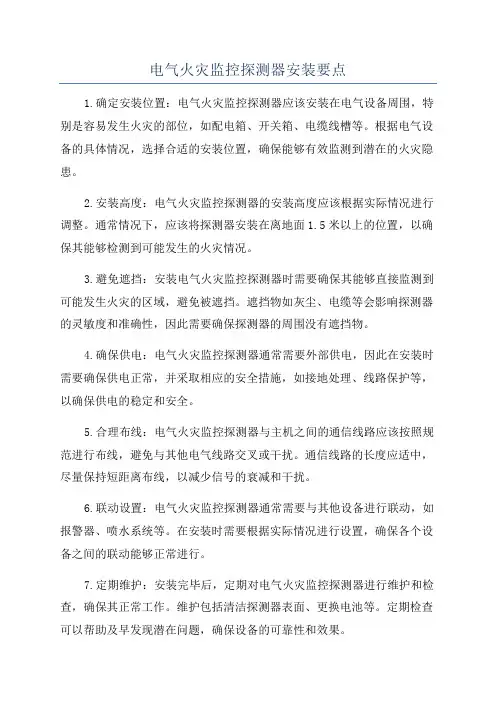

电气火灾监控探测器安装要点1.确定安装位置：电气火灾监控探测器应该安装在电气设备周围，特别是容易发生火灾的部位，如配电箱、开关箱、电缆线槽等。
根据电气设备的具体情况，选择合适的安装位置，确保能够有效监测到潜在的火灾隐患。
2.安装高度：电气火灾监控探测器的安装高度应该根据实际情况进行调整。
通常情况下，应该将探测器安装在离地面1.5米以上的位置，以确保其能够检测到可能发生的火灾情况。
3.避免遮挡：安装电气火灾监控探测器时需要确保其能够直接监测到可能发生火灾的区域，避免被遮挡。
遮挡物如灰尘、电缆等会影响探测器的灵敏度和准确性，因此需要确保探测器的周围没有遮挡物。
4.确保供电：电气火灾监控探测器通常需要外部供电，因此在安装时需要确保供电正常，并采取相应的安全措施，如接地处理、线路保护等，以确保供电的稳定和安全。
5.合理布线：电气火灾监控探测器与主机之间的通信线路应该按照规范进行布线，避免与其他电气线路交叉或干扰。
通信线路的长度应适中，尽量保持短距离布线，以减少信号的衰减和干扰。
6.联动设置：电气火灾监控探测器通常需要与其他设备进行联动，如报警器、喷水系统等。
在安装时需要根据实际情况进行设置，确保各个设备之间的联动能够正常进行。
7.定期维护：安装完毕后，定期对电气火灾监控探测器进行维护和检查，确保其正常工作。
维护包括清洁探测器表面、更换电池等。
定期检查可以帮助及早发现潜在问题，确保设备的可靠性和效果。
8.防止误报：电气火灾监控探测器是根据一定的规则和算法进行工作的，但在一些情况下也有可能出现误报。
因此，在安装时需要注意避免一些可能导致误报的情况，如强光直射、灰尘积聚等。
总之，电气火灾监控探测器的安装要点包括确定安装位置、安装高度、避免遮挡、确保供电、合理布线、联动设置、定期维护和防止误报等。
通过正确安装和使用电气火灾监控探测器，能够有效提高火灾的预警和防范能力，减少火灾的发生和蔓延，保障人身安全和财产安全。

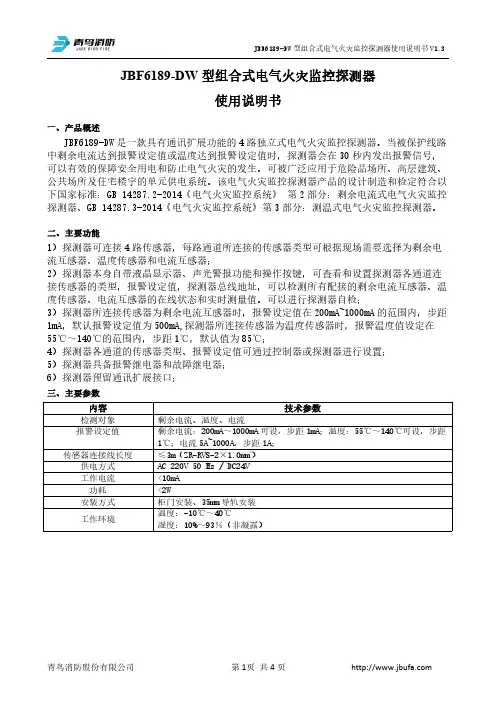

JBF6189-DW型组合式电气火灾监控探测器使用说明书一、产品概述JBF6189-DW是一款具有通讯扩展功能的4路独立式电气火灾监控探测器。
当被保护线路中剩余电流达到报警设定值或温度达到报警设定值时，探测器会在30秒内发出报警信号，可以有效的保障安全用电和防止电气火灾的发生。
可被广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统。
该电气火灾监控探测器产品的设计制造和检定符合以下国家标准：GB14287.2-2014《电气火灾监控系统》第2部分：剩余电流式电气火灾监控探测器、GB14287.3-2014《电气火灾监控系统》第3部分：测温式电气火灾监控探测器。
二、主要功能1）探测器可连接4路传感器，每路通道所连接的传感器类型可根据现场需要选择为剩余电流互感器、温度传感器和电流互感器；2）探测器本身自带液晶显示器、声光警报功能和操作按键，可查看和设置探测器各通道连接传感器的类型，报警设定值，探测器总线地址，可以检测所有配接的剩余电流互感器、温度传感器、电流互感器的在线状态和实时测量值。
可以进行探测器自检；3）探测器所连接传感器为剩余电流互感器时，报警设定值在200mA~1000mA的范围内，步距1mA，默认报警设定值为500mA,探测器所连接传感器为温度传感器时，报警温度值设定在55℃～140℃的范围内，步距1℃，默认值为85℃；4）探测器各通道的传感器类型、报警设定值可通过控制器或探测器进行设置；5）探测器具备报警继电器和故障继电器；6）探测器预留通讯扩展接口；三、主要参数内容技术参数检测对象剩余电流、温度、电流报警设定值剩余电流：200mA～1000mA可设，步距1mA；温度：55℃～140℃可设，步距1℃；电流5A~1000A，步距1A；传感器连接线长度≤3m（ZR-RVS-2×1.0mm2）供电方式AC220V50Hz/DC24V工作电流<10mA功耗<2W安装方式柜门安装、35mm导轨安装工作环境温度：-10℃～40℃湿度：10%～93％（非凝露）四、结构尺寸16082返回消音功能下翻57.3复位/上翻五、安装与布线5.1安装方式JBF6189系列探测器的安装有两种方式，分别是柜门安装和导轨安装：采用柜门安装时：首先把探测器两侧的固定夹取下，将探测器安装到柜门上，然后将固定夹重新安装到探测器两侧，确保探测器在柜门上安装牢固。
电气火灾监控系统的设计、安装、使用来自：中国消防资源网作者：天梭电气总工王菊生经过几年来的推广，使用，电气火灾监控系统在大型工程，人员密集的场所中的应用越来越广泛，国家的相关规范也越来越完善。
但如何合理应用，如何根据产品的性能进行选择，长期以来都没有比较权威的规定，致使产品五花八门，性能各异，增加了用户的很多没有必要的投资。
也降价了产品的可信任度。
一：国家相关规范：（高规、建规、民规）：《高规》1.1高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统；除住宅、商住楼和住宅部分、游泳池、溜冰场外，建筑高度不超过100m的一类高层建筑的下列部位应设置火灾自动报警系统；《建规》2.1 下列场所宜设置漏电火灾报警系统：1)按一级负荷供电且建筑高度大于50m的乙、丙类厂房和丙类仓库；2)按二级负荷供电且室外消防用水量大于30L/s的厂房（仓库）；3)按二级负荷供电的剧院、电影院、商店、展览馆、广播电视楼、电信楼、财贸金额楼和室外消防用水量大于25L/s的其他公共建筑；4)国家级文物保护单位的重点砖木或木结构的古建筑；5)按一、二级负荷供电的消防用电设备。
2.2下列场所应置火灾自动报警系统：1)任一层建筑面积大于1500㎡或总建筑面积大于3000㎡的制鞋、制衣、玩具等厂房。
《民规》3.1建筑物的电源进线或配电干线分支处的接地故障报警应符合下列规定：1)住宅、公寓等居住建筑应设置剩余电流动作报警器。
3.2下列民用建筑应设置火灾自动报警系统：1）高层建筑：①有消防联动控制要求的一、二类高层住宅的公共场所；②建筑高度超过24m的其他高层民用建筑，以及与其相连的建筑高度不超过24m的裙房。
2）多层及单层建筑：①9层及9层以下的设有空气调节系统，建筑装修标准高的住宅；②建筑高度不超过24m的单层及多层公共建筑；③单层主体建筑高度超过24m的体育馆、会堂、影剧院等公共建筑；④除敞开式汽车库以外的Ⅰ汽车库，高层汽车库、机械式立体汽车库、复式汽车库，采用升降梯作汽车疏散口的汽车库。
3）地下民用建筑：①铁道、车站、汽车库；②影剧院、礼堂；③商场、医院、旅馆、展览厅、歌舞娱乐、放映游艺场所；④重要的是实验室、图书库、资料库、档案库。
二：电气火灾监控设备的设计：1老年人建筑、任一楼层建筑面积大于1500㎡或总建筑面积大于3000㎡的旅馆建筑、疗养院的病房楼、儿童活动场所和大于等于200床位的医院的门诊楼、病房楼、手术部等。
2总建筑面积大于3000㎡的幼儿园属于儿童活动场所，要设置火灾报警系统。
任一楼层建筑面积大于1500㎡但总建筑面积不超过3000㎡的幼儿园也要设置火灾自动报警系统。
3为防范电气火灾，下列民用建筑物的配电线路设置防火剩余电流动作报警系统时，应符合下列规定：①火灾自动报警系统保护对象特级的建筑物的配电线路，应设置防火剩余电流动作报警系统；②除住宅外，火灾自动报警系统保护对象分级为一级的建筑物的配电线路，宜设置防火剩余电流动作报警系统。
4剩余电流检测点宜设置在楼层配电箱（配电系统二级开关）进线处，当回路容量较小线路较短时，宜设在变电所低压柜的出线端。
5防火剩余电流动作报警值宜为500m A。
当回路的自然漏电流较大，500m A 不能满足测量要求时，宜采用门滥电平连续可调的剩余电流动作报警器或分段报警方式抵消自然泄露电流的影响。
6剩余电流式电气火灾监控探测器的设置应在低压配电系统末端探测为基本原则，宜设置在配电柜进线或出线端。
在供电末端负载和泄漏电流很小，且其上一级的负载条件和正常泄漏电流仍符合设置剩余电流式电气火灾探测器时，宜在其上一级供电处设置。
7剩余电流式电气火监控探测器应安装在除消防动力负荷、TN-C系统、IT系统以外的低压配电系统，具体设置部位见表一：剩余电流式电气火灾监控探测器设置部位下列建筑或场所应设置电气火灾监控系统；8观众厅、会议厅、多功能厅等人员密集场所；9歌舞厅、卡拉OK厅（含具有卡拉OK功能的餐厅）、夜总会、录像厅、放映厅、桑拿浴室、游艺厅（含电子游艺厅）、网吧等歌舞娱乐放映游艺场所；三：设计方案：市场上的产品参差不齐，本文参照上海天梭实业有限公司TSX-DF-Z(1D)带触摸板式液晶板显示的电气火灾探测器为例提供若干方案，供大家根据工程的要求，参照产品的性价比进行产品型号的选择。
㈠：天梭TSX-DF-Z(1D)产品的功能：可以同时探测四个参数，①剩余电流式电气火灾探测，监控功能，该机在测量剩余电流的功能上可以一对一，也可以一对四，加上TSK-8扩展模块后可以做到一对八～十六，基本上可以满足一个防火分区一台区域监控器，探测本防火分区内的所有配电箱输出的供电线路。
②温度式电气火灾探测，监控功能，该机在测量剩余电流的功能上可以一对一，也可以一对四，加上TSK-8扩展模块后可以做到一对八～十六，基本上可以满足一个防火分区一台区域监控器，探测本防火分区内的所有配电箱输出的供电线路运行中的温度状态。
③过，欠电压探测，监控功能，当测量单相负荷时，可以监控线路是否因失零造成的过，欠电压现象。
④过电流探测，监控功能，通过电流互感器的输出信号，监控观察主线路的供电负荷是否超过整定电流值。
㈡：设计方案：①一对一：利用TSX-DF-Z(1D)的四种功能对某一个配电箱进行监控保护，②只对剩余电流进行保护时：⑴一对一方案，每一个配电箱配置一台剩余电流式电气火灾探测器时工程造价会偏高，建议采用天梭TSX-DF-Z(1A)系列数码管显示功能的产品，其价格会下浮50%，性价会比较合适，⑵一对四时，此时一台TSX-DF-Z(1D)电气火灾探测器的过电流测试全部改为剩余电流测试，这样就使一台探测器可以同时探测四个配电箱或同一个箱内的四个回路，此时的造价只增加四个采集器的成本，大大地降低了投资成本。
⑶一对八～十六时，此时一台TSX-DF-Z(1D)电气火灾探测器可以同时探测，监控二～十六个配电箱或回路，此时的探测器作为区域报警，监控器内部只要安装一至二台TSK-8扩展模块及配置二～十六个采集器，把TSX-DF-Z(1D)电气火灾探测器作为一台区域监控设备的性价比为最合理。
大大地降低投资成本。
四：探测器在配电箱内的安装：①TSX-DF-Z在配电柜中：（见插图1~3）图1图2 图3A B CN箱体箱盖12123456789FU电源220V（二总线）至消控中心图42121(采集器)至箱内接线端子(电源220V)至箱内接线端子A B CN至负载开关TSX-CM-1TSX-DF-Z(1A)箱体箱盖21至箱内接线端子地址码模块电源220V1110注:地址码模块可安装在箱内的任何空位（二总线）至消控中心FU图5图6图6五：TSX-DF-Z(1D)电气火灾探测器的使用：5.1 TSX-DF-Z(1D)外形安装尺寸及端子接线图a、外型尺寸：仪表式箱面安装：96×96×98mmb、端子接线示意图5.2 TSX-DF-Z(1D)主界面功能介绍01 3.5英寸横向触摸屏人机界面02 相电压显示区：三相用电时显示三相电压值（也可单相用电，如接A 相和零线，则显示A 相电压值） 03 电流显示区：显示漏电电流或相过电流（根据用户需求在出厂时开通/关闭相关功能）04 温度显示区：显示温度（根据用户需求，在出厂时开通/关闭该功能）05 键：查询产品相关信息06 键：输入操作口令进入功能选择设置菜单，对过欠电压报警值、相电流报警值、漏电流报警值、温度报警值等参数设定；带有自检功能，可修改报警音量、操作口令、触摸屏循环显示时间07 键：查询报警故障信息（如过欠压报警、四路漏电流报警；四路温度报警及机器故障报警）08 键：开启/关闭声音报警 09 动作指示灯（黄色）10 运行指示灯（正常运行指示绿色灯；故障指示黄色灯） 11 报警指示灯（红色） 5.3 电气火灾探测器的使用操作：探测器的操作分为两类，一类是针对用户的使用者而言，另一类是针对专业维护人员而设。
例如故障排除，系统检修等需专业人员使用的功能，通常情况下用户的使用者可不必深入了解。
以下为用户一般使用人员应熟悉和掌握的一些操作，其余情况应找专业人员处理。
5.3.1 监控设备正常运行状态 ● 无报警声● 运行指示灯显示为绿色，报警灯不亮、故障灯不亮 ● 触摸液晶屏实时剩余电流值 5.3.2 探测器报警后一般处理过程按触摸屏上 键，进入查询相关故障信息界面，查看相关故障信息，寻求专业人员进行维修。
如果是机器自身故障可将它寄回原厂维修。
若是误报，检查产生误报的环境原因，例如是否有干扰源，是否有灰尘、电焊干扰等情况。
故障排除设置故障信息版本故障信息后，探测器报警指示灯（红色）转为正常工作指示（绿色），并且报警声可自动消除。
5.3.3 用户一般设置探测器的操作分为两类，一类是针对用户的使用者而言，另一类是针对专业维护人员而设。
例如故障排除，系统检修等需专业人员使用的功能，通常情况下用户的使用者可不必深入了解。
以下为用户一般使用人员应熟悉和掌握的一些操作，其余情况应找专业人员处理。
a 、监控设备正常运行状态● 无报警声● 运行指示灯显示为绿色，报警灯不亮、故障灯不亮● 触摸液晶屏实时显示电压值、漏电流值，温度值（温度采集器有接入，并正常工作）b 、探测器报警后一般处理过程按触摸屏上 键，进入查询相关故障信息界面，查看相关故障信息，寻求专业人员进行维修。
如果是机器自身故障可将它寄回原厂维修。
若是误报，检查产生误报的环境原因，例如是否有干扰源，是否有灰尘、电焊干扰等情况。
故障排除后，探测器故障报警指示灯（黄色）转为正常工作指示（绿色），并且报警声可自动消除。
c 、用户一般设置操作按触摸屏主界面下方的 键，弹出口令输入框，在屏幕下方数字键区按“119”口令， 即可进入 “设置功能选择” 界面。
在设置功能选择界面里，其中 、 、 这四项的相关参数配置已经在探测器出厂前做好整定，用户不需要再次做修改。
d 、系统配置用户可按 进入“参数配置-系统管理”界面进行其他功能的设置。
故障信息电压电流检测温度检测标定电压标定电流系统配置设置确认● 操作口令：选择口令输入框，在屏幕设置按键界面可输入新的口令，按即可。
● 循环显示：选择循环显示输入框，在屏幕按键界面可输入循环显示时间0.2s ，按 即可。
● 自动返回主界面：按左边的方框，当出现打钩 √ 符号表示该功能启用，选择右边输入框，然后在弹出的数字按键区输入新的时间（出厂默认60秒），按 确定 即可。
● 音量：按音量控制条，可调整报警音量的大小，按 即可。
● 外接报警器：按左边的方框，当出现打钩 √ 符号表示该功能启用“常闭”表示外接报警器响声方式为持续性；“间断”表示外接报警器声响方式为间歇性。
