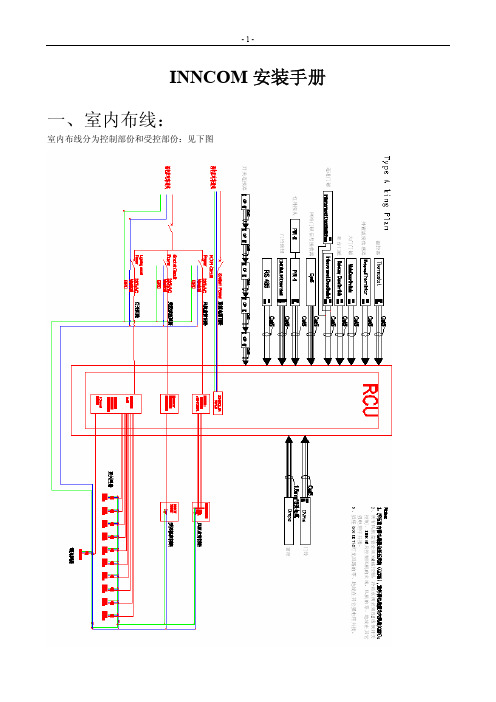

INNCOM安装手册一、室内布线：室内布线分为控制部份和受控部份：见下图（一）、控制部份均为弱电设备，如：MCM4、B564、PIR、E527、温度传感器、门磁、门铃、各个按钮及LED显示等。
控制部份均为弱电线，规格为超五类线（CAT5E），所有线缆从RCU控制箱引出后上引至天花吊顶，从吊顶引至相应位置后沿墙面引下，所有线缆出墙面后应预留1米做为接线备用，线缆出墙面位置应预埋接线盒，RCU控制箱内弱电线缆应预留2米做为接线备用。
注：1、所有线缆穿管后应做好线标，整理成文档后转交我司备案，以备后期检查之用。
2、窗帘、窗纱线为5*1.5mm强电线，由控制箱引至窗帘、纱控制器处。
（二）、各设备安装、固定请严格按图纸操作，安装图如下：1、门铃（CHIME）安装连接图2、开关连接器的安装接线2.1 MCM4安装连接图MCM4共可接６个开关按钮，如图所示的１到６。
In与Ｏut为此模块的供电电源及通迅线。
In与上一个模块的Out连接，Out与下一个模块的In连接。
2.2、B564安装连接图B564共可接5个开关按钮，（1）In/Out 1与GND（2）In/Out 2与GND（3）In/Out 3与GND（4）In/Out 4与GND（5）In/Out 5与GND2.3下面以昆山阳澄湖A型房为例的接线图.各模块的引脚功能定义详见关系表的地址。
2.4走廊门铃按钮的接线3、温控器（E527）固定、安装连接图4、无线红外接收器的接线5、红外探测器（PIR）固定、安装图6、多个同功能红外探测器（PIR）连接图7、门磁（Door switch）安装，接线严格按照如下图例8、温度传感器的接线二、控制箱安装控制箱安装人员需由我司工程培训合格后方可开展工作。
控制箱步骤如下：1、按图纸要求正确安装控制箱；2、按INNCOM要求正确安装控制底板；3、根据现场线槽及控制箱进线孔位置，正确引入强、弱电控制线；4、根据各底板上端口号与现场线标号正确安装接线。
电影放映设备与操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、电影放映设备1. 放映机：电影放映的核心设备，用于将电影胶片或数字文件投射到银幕上。
便攜投影機NP64/NP63/NP54/NP43用戶手冊2009年12月第一版• DLP和BrilliantColor是Texas Instruments (德州儀器有限公司)的商標。
• IBM為International Business Machines Corporation (國際商業機器公司)的商標或註冊商標。
• Macintosh、Mac OS X和PowerBook為Apple Inc. (蘋果公司)在美國和其他國家註冊的商標。
• Microsoft、Windows、Windows 7、Windows Vista和PowerPoint為Microsoft Corporation (微軟公司)在美國和/或其他國家的註冊商標或商標。
• MicroSaver為ACCO品牌的一個分公司Kensington Computer Products Group的註冊商標。
•該用戶手冊中提到的其他產品和公司名稱可能是其各自持有人的商標或註冊商標。
註(1) 本手冊的內容未經允許不得部分或整個複製。
(2) 本手冊的內容若有改變，恕不另行通知。
(3) 本手冊經過精心編纂，但是如果您發現任何有疑問、錯誤或漏掉的地方，請與我們聯繫。
(4) 除第(3)條外，NEC將不負責對由於使用該投影機而導致的任何經濟損失或其他問題的索賠。
重要資訊安全注意注意事項開始使用NP64/NP63/NP54/NP43投影機之前，請仔細閱讀本手冊並妥善保管以便將來查閱。
注意欲關掉主電源，必須將插頭從電源插座拔出。
電源插座應該儘量安裝在靠近投影機，並易於操作之處。
注意為防觸電，請勿打開機殼。
投影機內部有高壓元件。
有關維修事宜請委託給有資格的NEC維修服務人員。
本符號用來警告用戶：投影機內的未絕緣電壓可能足以導致電擊。
因此，請勿接觸投影機內部的任何部件，以防發生危險。
本符號用來提醒用戶：包含有關投影機操作及維修的重要資訊。
應仔細閱讀本資訊，以免發生問題。

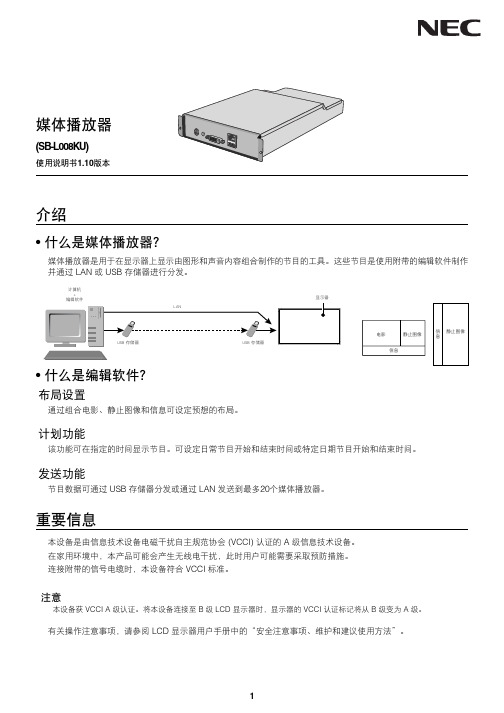

介绍• 什么是媒体播放器？媒体播放器是用于在显示器上显示由图形和声音内容组合制作的节目的工具。
这些节目是使用附带的编辑软件制作并通过 LAN 或 USB 存储器进行分发。
• 什么是编辑软件？布局设置通过组合电影、静止图像和信息可设定预想的布局。
计划功能该功能可在指定的时间显示节目。
可设定日常节目开始和结束时间或特定日期节目开始和结束时间。
发送功能节目数据可通过 USB 存储器分发或通过 LAN 发送到最多20个媒体播放器。
重要信息本设备是由信息技术设备电磁干扰自主规范协会 (VCCI) 认证的 A 级信息技术设备。
在家用环境中，本产品可能会产生无线电干扰，此时用户可能需要采取预防措施。
连接附带的信号电缆时，本设备符合 VCCI 标准。
注意本设备获 VCCI A 级认证。
将本设备连接至 B 级 LCD 显示器时，显示器的 VCCI 认证标记将从 B 级变为 A 级。
有关操作注意事项，请参阅 LCD显示器用户手册中的“安全注意事项、维护和建议使用方法”。
媒体播放器(SB-L008KU)使用说明书1.10版本信息电影静止图像静止图像信息一致性声明美国FCC 信息1. 为避免干扰无线电和电视接收，Media Player (SB-L008KU) 媒体播放器应使用随机提供的指定连接线。
(1) 请使用随机提供的或同等的电源线以确保符合 FCC 要求。
(2) 请使用品质良好的带屏蔽的视频信号线。
使用其它线缆和适配器可能造成干扰无线电和电视接收。
2. 此设备经测试，符合 FCC 规则第 15 部分中关于 A 类数字设备的限制规定。
这些限制规定旨在为设备在商业环境中的应用提供合理的保护，以避免有害干扰。
此设备会产生、使用和辐射射频能量，如果不按照说明手册进行安装和使用，可能会对无线电通讯产生有害干扰。
在居民区使用此设备可能造成干扰，在此情况下，用户需要自费纠正干扰问题。
必要时，用户应咨询经销商或专业无线电/电视技术人员，进一步听取他们的建议。
N E C程控电话交换机S L1000交换机说明书N E C S L1000集团电话编程N E C S L1000安装手册NEC程控电话交换机SL1000专用话机进入和退出系统编程：进入：SPK→#*#*→→HOLD→显示Programmode退出：按DC键返回直到显示Programmode时按SPK键退出并保存所设置的数据，屏幕上会显示savingsystemdata1．分机的外线权设置：14-07-01中继线分配图设置15-06-01分机对应的中继线分配图2外线直接到一个分机振铃(直入线)呼入中继线类型设置22-02-01Trunk-----指定中继线modelTRKType=4DIL呼入中继线的目标分机或部门组22-07-01Trunk----指定中继线model1NO=指定的分机号码如果DIL振铃的分机没有应答可以转到振铃组内它的分机振铃无应答回叫时间22-01-04(0-64800)DIL呼入电话在编程设置的目标分机上振铃时间.超过这个时间间隔DID电话被转移到预设的振铃组无应答转移目标DIL/IRG22-08-01Trunk----指定中继线Mode1IRG------X3.外线分组:14-05-01中继线组14-06-01中继线路由21-02-01分机的中继线组4.第二中继出局码设置：11-01-01创建第二中继出局码11-09-02输入第二中继码21-15-01分机的第二中继组路由用专用话机进入和退出系统编程：1.进入：SPK→#*#*→→HOLD→显示Programmode退出：按DC键返回直到显示Programmode时按SPK键退出并保存所设置的数据，屏幕上会显示savingsystemdata3．更改分机号码的相关编程：11-01-01：系统号码计划11-02-01：分机号码的设置和更改15-01-01：分机名称设置（一般在装机时最好删除所有分机名称），专用话机编程时用CLEAR键清除92-02-01：删除所有分机号码，只保留第一端口的分机号码。
SR-1000独立媒体模块TM安装手册版本17.02019年5月15日目录1.前言 (6)1.1. 设备清单 (7)2.在放映机上安装SR-1000 (8)2.1.从放映机中移除原有的接口板/面板 (9)2.1.1.巴可放映机槽位 (9)2.1.2.科视放映机槽位 (10)2.1.3.NEC放映机槽位 (10)2.2.将SR-1000装入放映机 (11)2.3.放映机网络 (11)3.将便携型/企业级存储系统连接到SR-1000 (12)3.1.连接便携型存储系统 (12)3.2.连接企业级存储系统 (12)4.SR-1000 WEBUI接入 (14)5.SR-1000 IP地址设置 (15)5.1.IMB 网络设置 (15)6.存储配置 (17)7.第二代放映机设置 (19)7.1.从SR-1000进行IMB整合和清除服务门篡改信息 (19)7.2.巴可第二代放映机设置 (20)7.3.NEC第二代放映机 (21)7.4.科视第二代放映机 (22)7.5.第二代放映机的3D 设置 (24)8.时区设置 (25)9.内容载入管理设置 (26)9.1.从U盘进行内容载入 (26)9.2.从FTP载入内容 (27)10.音频设置 (28)11.字幕 (30)12.自动化设置 (31)- 1 - 2019年5月15日SR-1000独立媒体模块™ 安装手册12.1.服务器GPIO的自动化设置 (31)12.2.放映机的自动化设置 (32)12.3.eCNA设备的自动化设置 (33)12.4.JNIOR设备的自动化设置 (34)12.5.科视ACT设备的自动化设置 (35)12.6.杜比设备的自动化设置 (36)L DAX 设备的自动化设置 (37)L JSD设备的自动化设置 (38)13.工程配件TA-10 设置 (40)14.安装质量控制的测试流程 (40)15.附录 (41)15.1.AES音频和GPIO针脚定义 (41)15.2.GPIO电信号细节 (41)- 2 - 2019年5月15日SR-1000独立媒体模块™ 安装手册感谢您购买环球数码创意科技有限公司的SR-1000独立媒体模块™。
安装NEC操作步骤一、安装场地要求：1. 安装场地是否符合安装机器要求，首先检查进电电压，投影机电压要求220V±5V，不符合要求要向用户提出要求需提供稳压器。
2．机器安装距离前左右300mm,后500mm，装双机3D机器不得小于400mm、装erald机器不得小于500mm,安装风机要求散热风速不得小于 12m∕s、NC3200不得小于 16m／s。
（用风速仪测试）二、具体操作：1.打开NEC机器首先看机内线路接法，机器有两种解法1A、2B一般情况为默认为2B接法，220V三颗线零、火、地接在相应的端子上。
NC3200有外置开关电源用380V动力电接三颗火线一颗地线，还用一颗电脑电源线和九针串口线作为控制线。
（注意：零线、火线电压差≤1伏，用万用表测试）2.投影机与服务器需用两颗视频线、一颗网线。
（服务器配置）3.安装镜头看好插口直接进入端口，左边有一手把向左旋转180°固定。
安装氙灯时，应注意轻拿轻放照顾投影机各个部件，特别注意氙灯阳极紧固螺钉比较紧松开紧固时要格外小心，阴极紧固螺钉装灯前松开装灯后紧固。
4.连接电脑及NEC机器输入IP地址192.168.10.10.获取NEC及杜比服务器IP地址192.168.1.133或GDC服务器IP地址10.1.1.10，点击桌面模式框输入高级密码3151（用户密码1111/2222/3333），NEC数字机IP地址设置为192.168.1.133等，在LAN键输入网关。
（见图1、2）图1、25.电脑与投影机开始连接：开投影机前还有一项重要任务是氙灯认定、GDC还有一项任务是点击主菜单设置→Option Slot→确认GDC的IMB板等→点击应用即可。
投影机与杜比是默认，也应点击Option Slot键确认。
（见图3-图5）然后是开氙灯→点击主菜单→测试→网格键（Convergence）（见图7），回到主菜单→设置→设施→镜头标定执行键进行镜头标定结束后→再点击镜头中心执行键（见图6）完成镜头的所有工作。
电影放映技术操作规程、设备的保养和检修第一节前言一、保障作为消费者的观众的权益电影是一种娱乐消费，观众购票后，实际上和影院已形成合同关系，影院应提供优质服务。
优质放映是基本的服务项目，做到声画质量合格要由放映员的规范操作和设备维护来保证。
二、影院品牌和市场竞争随着电影进入市场，影院之间的竞争也日趋激烈，树立良好的影院品牌形象才能在市场竞争中取胜。
影院品牌形象体现在良好的设施设备和优质服务，优质放映是影院品牌形象的基本保障。
第二节放映机房岗位职责一、放映机房管理总原则放映工作是整个营运工作的心脏，是电影经营管理过程中举足轻重的环节。
放映员对技术的熟练程度以及放映部门工作完成的质量直接影响到整个营运工作的正常运转。
放映员能否将每部电影的声、光、画面质量完美的还原给观众，是考核一个放映员工作质量的唯一标准。
一个真正合格的放映员是一位幕后英雄，他应该使观众完整地欣赏完一部电影而并不感觉到放映员的存在。
二、放映机房各岗位职责l、放映经理岗位职责：1)负责整个放映机房日常工作的管理，并在职权允许的范围内全权处理放映机房的日常事务及放映过程中出现的事故。
2)熟悉所有放映设施设备的基本构成、性能及维修保养知识以及供应商、售后服务商、配件供应商的详细资料，在实际工作中随时观察使用情况汇报给总经理及公司，以便随时调整维修保养计划。
对设备设施的损坏应及时上报管理组及总经理以便尽快修复。
3)严格执行放映机房基本工作操作标准，合理安排并监督放映设备的内外部清洁、定期检查、日常放映中各环节的操作、氙灯的管理、以及维护整理工作等。
4)监督放映质量，对放映员加强全面质量管理，在管理组的支持与配合下定期组织放映质量评比，在评比中奖优罚劣，在影城的重大活动和各种促销活动中尤其要注意放映质量管理，以期为观众提供最高质量的放映服务。
正确对待放映中出现的质量问题，做到不隐瞒、不缩水，如实向总经理及公司技术经理汇报。
5)严格执行公司对放映设备的机检安排规定，按日、周、双周、月、季、年等不同时间落实机检项目，责任到每个放映员并监督检查其机检工作的完成情况。
安装NEC操作步骤
一、安装场地要求：
1. 安装场地是否符合安装机器要求，首先检查进电电压，投影机电压要求
220V±5V，不符合要求要向用户提出要求需提供稳压器。
2．机器安装距离前左右300mm,后500mm，装双机3D机器不得小于400mm、装erald机器不得小于500mm,安装风机要求散热风速不得小于 12m∕s、
NC3200不得小于 16m／s。
（用风速仪测试）
二、具体操作：
1.打开NEC机器首先看机内线路接法，机器有两种解法1A、2B一般情况为默
认为2B接法，220V三颗线零、火、地接在相应的端子上。
NC3200有外置开关电源用380V动力电接三颗火线一颗地线，还用一颗电脑电源线和九针串口线作为控制线。
（注意：零线、火线电压差≤1伏，用万用表测试）
2.投影机与服务器需用两颗视频线、一颗网线。
（服务器配置）
3.安装镜头看好插口直接进入端口，左边有一手把向左旋转180°固定。
安装
氙灯时，应注意轻拿轻放照顾投影机各个部件，特别注意氙灯阳极紧固螺钉比较紧松开紧固时要格外小心，阴极紧固螺钉装灯前松开装灯后紧固。
4.连接电脑及NEC机器输入IP地址192.168.10.10.获取NEC及杜比服务器
IP地址192.168.1.133或GDC服务器IP地址10.1.1.10，点击桌面模式框输入高级密码3151（用户密码1111/2222/3333），NEC数字机IP地址设置为192.168.1.133等，在LAN键输入网关。
（见图1、2）
图1、2
5.电脑与投影机开始连接：开投影机前还有一项重要任务是氙灯认定、GDC还有一项任务是点击主菜单设置→Option Slot→确认GDC的IMB板等→点击应用即可。
投影机与杜比是默认，也应点击Option Slot键确认。
（见图3-图5）然后是开氙灯→点击主菜单→测试→网格键（Convergence）（见图7），回到主菜单→设置→设施→镜头标定执行键进行镜头标定结束后→再点击镜头中心执行键（见图6）完成镜头的所有工作。
注意每次换镜头或其他原因拿下镜头都必须做镜头标定。
看一下镜头转盘栏是否是自动键如不是请点击它。
（见图4）
在此服务键输入密码
图3
应用键
图2
图4
注意此键
确确认IMB板等点击应用
图5
注意此键
进入此键输入Asia，发现PH报警输入Tokaidou
图6
白光键网格键切画面更好
图7
6.调出镜头菜单看银幕调整镜头位移→缩放→聚焦，调整完毕后打开镜头记忆列表→录入→确定（见图8-9）注意：调整镜头首先看银幕尺寸是等高还是等宽，
图8
等高幕是以宽银幕为主包含遮幅幕，等宽幕是以遮幅幕为主包含宽银幕。
录入名称要分别录入一个是ZF、另一个是KYM（汉语拼音字头）。
图6
图9
7．调氙灯电流必须是氙灯点燃状态下调整。
2D电影电流调整为75％、3D电影电流调整为90％确定。
8．切画面：（见图7）编辑键下方的高级键→设置（SCREEN见图9）→点击X、Y轴→达到用户要求即可（UR→LL→LC/UR→LR→RC/UL→UR→RC/LL→LR→BC）→保存（保存也是分别录入ZF、GYM）（见图9-10）
图9
图10 图11
9．设置通道：主菜单→标题→点击输入SDI模式（选择你所用的服务器）→点击类型键→PCF选择镜头→SCREEN选择银幕→高级→选择镜头及灯泡记忆→另存为→存储标题存储记忆号→预置键存储通道→通道设置完成。
（见图11-图17）
图12--图17
一般设置为：
一般通道设置为：
通道1为国产遮幅幕（MPEG2 185）、通道2为国产宽银幕（MPEG2 239）通道3为进口遮幅幕（JPEG 185）、通道4为进口宽银幕（JPEG 239）通道5为3D遮幅幕（3D 185）、通道6为3D宽银幕（3D 239）国产镜头标志：MIXF 185为遮幅、 MIXF 239为宽银幕；
进口镜头标志：DCDM XYZ 185为遮幅、DCDM XYZ 239为宽银幕；
3D银幕标志： 185YCxCz2048为遮幅、239YCxCz2048为宽银幕。
（GDC→IMB）调试网格线：
横线：蓝色为858线、白色线为1920线
竖线：绿色线为1998线、最外线（白线）为2048线
等高银幕：是以宽银幕为主包括遮幅幕。
宽银幕和遮幅幕竖线都是以左右绿线压黑框1998线，黄色线在银幕
两则切画面，宽银幕横线是以上下蓝色858线为极限切画面；遮幅
幕是以上下白色线1920线压黑框切画面。
等宽银幕：是以遮幅幕为主包括宽银幕。
遮幅幕和宽银幕竖线都是以左右绿线压黑框1998线，黄色线在银幕
两则切画面，宽银幕横线是以上下蓝色858线为极限切画面；遮幅
幕是以上下白色线1920线压黑框切画面。
安装人员注意事项：
1. 工具要备十字起子、万用表、手电筒、斜口钳、10m网线、17-19扳手、
内六方扳手、卷尺、尖嘴钳、活扳手。
2. 风力测速仪、测光仪（备用）、电脑。
三．投影机与杜比DSS200连接账户与密码一致manager（管理人员）。
开机输入密码后，在初始界面上看清以上的字符（杜比服务器显示是英文）。
NEC第2代放映机
要配置装有一体式媒体模块（IMB）的NEC第2代放映机，必须执行以下步骤：
1.打开放映机，使其处于待机模式（STANDBY）。
2.使用NEC提供的Windows软件Digital Cinema Communicator for S2连接到放映机。
3.选择Digital Cinema Communicator for S2上的设置→Option Slot并选择Option Slot Setting 中的 IMB。
4.选择开始→电源→开开启放映机。
5.成功启动放映机后，必须在放映机的前面板上执行以下步骤：
a.按住Menu（菜单）按钮直至前面板指示灯提示输入密码；
b.使用通道按钮输入Service（服务）用户密aonfgur码；
c.选择Menu（菜单）→Configuration（配置）→Lnstallation（安装）→ New Router Setup并选择Execute（执行）。
要使用一体式媒体模块（IMB）用于内容播放，放映机宏的INPUT（输入）必须设置为IMB。
3。
