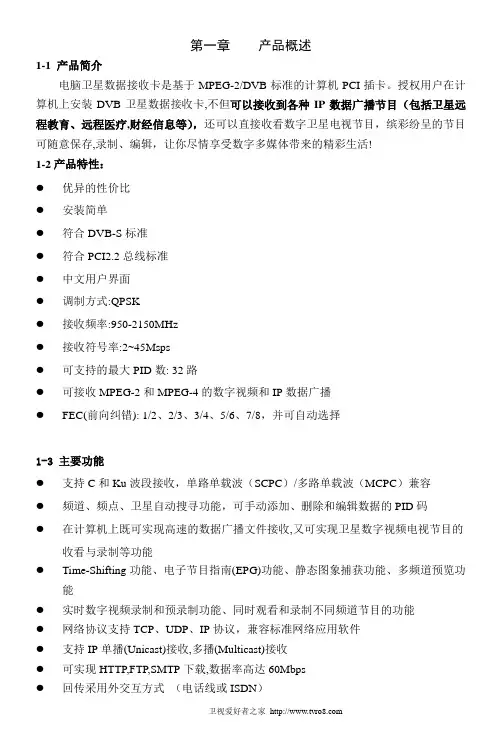

第一章产品概述1-1 产品简介电脑卫星数据接收卡是基于MPEG-2/DVB标准的计算机PCI插卡。
授权用户在计算机上安装DVB卫星数据接收卡,不但可以接收到各种IP数据广播节目（包括卫星远程教育、远程医疗,财经信息等），还可以直接收看数字卫星电视节目，缤彩纷呈的节目可随意保存,录制、编辑，让你尽情享受数字多媒体带来的精彩生活!1-2产品特性：●优异的性价比●安装简单●符合DVB-S标准●符合PCI2.2总线标准●中文用户界面●调制方式:QPSK●接收频率:950-2150MHz●接收符号率:2~45Msps●可支持的最大PID数: 32路●可接收MPEG-2和MPEG-4的数字视频和IP数据广播●FEC(前向纠错): 1/2、2/3、3/4、5/6、7/8，并可自动选择1-3 主要功能●支持C和Ku波段接收，单路单载波（SCPC）/多路单载波（MCPC）兼容●频道、频点、卫星自动搜寻功能，可手动添加、删除和编辑数据的PID码●在计算机上既可实现高速的数据广播文件接收,又可实现卫星数字视频电视节目的收看与录制等功能●Time-Shifting功能、电子节目指南(EPG)功能、静态图象捕获功能、多频道预览功能●实时数字视频录制和预录制功能、同时观看和录制不同频道节目的功能●网络协议支持TCP、UDP、IP协议，兼容标准网络应用软件●支持IP单播(Unicast)接收,多播(Multicast)接收●可实现HTTP,FTP,SMTP下载,数据率高达60Mbps●回传采用外交互方式（电话线或ISDN）●提供ISO7816 Smart卡接口，可集成任何符合DVB标准的条件接收系统1-4应用范围:●网站广播及高速Internet接入●金融信息及实时股票行情●视、音频节目及数据广播●综合信息广播等●远程教育1-5系統需求：●Windows 98SE/ME/2000/XP●CPU 频率500MHz以上●内存128M以上●显卡显存8Mb以上●硬盘可用空间1G以上●声卡●Microsoft Direct X 8.0 以上●卫星天线和LNB第二章硬件、驱动安装2-1 硬件安装说明2-2-1 首先关闭计算机电源；2-2-2 将接收卡插入计算机空闲PCI插槽，2-2-3 将卫星信号电缆（卫星天线的LNB输出）接入接收卡的卫星信号输入接口（LNB-IN）注意事项:先插好接收卡，再连接信号线，最后接通计算机电源。
禁止带电插拔接收卡，严禁带电连接卫星信号线。
2-2 驱动安装开机后系统提示发现新硬件并且要求提供驱动程序时请跳过，Windows运行完毕后再运行WinDTVSDK2-3里的SETUP进行安装.（必须先安装WinDTVSDK2-3）2-2-1WIN2000/XP操作系统（1）开机出现2个如下安装界面，请跳过，选择取消.（2）驱动安装：在随卡光盘中寻找WinDTVSDK2-3文件里的SETUP文件运行安装安装过程中出现如下情况，选择“仍然继续”（3）重新启动计算机，系统设备管理中如下，驱动安装完毕。
2-2-2 WIN98 操作系统第三章双汉卡调星安装双汗卡收看卫星节目，建议您使用普通卫星接收器材调星，如果你不拥有普通器材调星，使用本卡光盘调星也可以，下面介绍方法。
3-1安装免费节目接收软件DTV中文版(光盘自带),然后如图所示设置高频头,和频率。
而后看着信号强度和信号质量显示调整天线.信号强度和信号质量越高越好，不过要根据您选用的天线大小以及接收地区不同，这个信号也不是唯一确定的，你可以根据实际情况调成最佳质量，然后固定天线…3-2用这个HS DTV软件您可以收看免费节目，不过想看加密节目的话，我们还需要安装其他播放软件.第四章播放软件安装我们以经典的MyTheatre.v2.65.5.Full.exe !为例子说明安装、设置方法4-1 运行MyTheatre进行播放程序安装并选择全部组件安装。
即选择Full(install Everything)约14M。
现在已有2.75等的版本（15.4M）。
安装时中间有两次提示，选择“是”和“OK”。
注意！此播放器只能在Win2000/XP下正常运行！4-2。
运行后在播放窗口右键菜单中选。
General settings, DVB CADR SETUP选TWINHAN 点关闭后此程序会自动重启4-3播放窗口右键菜单选LNB＆DISEQC Settings设置LNB LOF1、LOF2是本振频率，用单本振头时两个都填一样的，SW是22K开关的切换频率，用本振头一般填11700000，当接收的的下行频率高于11700000则22K开，下行频率低于11700000时22K关。
如果没接有DISEQC开关请选择NONE。
点APPLY更改。
那些欧洲的卫星参数都可删去，只保留一些自己需要的即可。
右边框可增加删除一些无用的转发器参数，选定后点SCAN按钮进行扫描。
（提示：卫星数据选择好后，需要按“申请”（Apply)，否则无效,）。
4-4。
频道列表有六种方式，我比较喜欢按转发器排列。
双击频道名称后在右下角有信号质量指示。
如果没有图像和声音请单击右下角的小笔刷选择解码插件。
4-5以上只能看免费节目。
如果想收看锁码频道可以在光盘或者互联网寻找最新的SOFTCAM.KEY复制到C:\Program Files\MyTheatre目录下就可以看加密节目啦！4-6如果您的SOFTCAM.KEY不是最新的文件，某些频道可能无法收看，而且您知道相应的新KEY内容，可以用“记事本”打开SOFTCAM.KEY进行编辑，用新的KEY替换原来的KEY，然后保存即可。
4-7如在播放146节目出现死机情况请点此下载thsource.ax解压后替换掉C:\Program Files\PC-TV\common\bin下的同名文件。
4-8 建议您一切设置好之后，并且可以正常收看你所需的节目后，建议您备份C:\Program Files\MyTheatre目录下channels.dbz 这里保存着所有您已经设置的高频头以及节目参数信息，一但您重新安装的时候，可以直接复制此文件大原目录，可以免去您再次设置.第四章 IP Receiver安装说明2-2 软件的安装说明皇视卫星数据接收卡的IP Receiver软件由驱动程序和应用程序两部分组成，首先应安装硬件驱动,然后再安装应用程序，具体操作见下面的说明。
2-2-1驱动程序的安装下面以Windows2000为例说明安装过程：2-2-1-1视频驱动的安装在确保满足上述系统要求，并且保证接收卡硬件已正确安插在计算机的条件下，打开计算机，Windows 操作系统会自动检测到硬件:图2-1 单击”下一步”图2-2 选择“搜索适于我的设备驱动程序”并点击“下一步”图2-3 选择“指定一个位置”并按“下一步”图2-4 把供应商提供的光碟插入光驱(假设光盘号为J),点击”浏览”按钮并选择正确的驱动程序路径下的DST.inf本例在IP目录下的Driver\W2K&XP路径下(若为98操作系统,应选Driver\Win98路径),选择好正确路径后点击“确定”，会出现下图：图2-5 点击“下一步”图2-6 点击“是”, 系统会自动安装视频驱动图2-7 点击“完成”,视频驱动安装完毕! 2-2-2虚拟网卡安装:视频安装完毕后，紧接着，系统会继续寻找到新的设备：图2-8 选择“下一步”图2-9 选择“搜索适于我的设备驱动程序”图2-10 选择“下一步”图2-11 点击“浏览”，并选择光盘相应驱动路径下的“DSTNet.inf”文件。
然后点击“确定”，出现下图：图2-12 选择“是”按钮，继续安装虚拟网卡驱动图2-13 点击“完成”，虚拟网卡安装完毕为了确认设备视频驱动和虚拟网卡是否安装成功,可按下列步骤：右键单击“我的电脑”,选择“属性”,选择“硬件”,双击“设备管理器(D)”, 出现下图:图2-14 若出现红色方框的内容，则表示卫星数据接收卡的视频驱动和虚拟网卡驱动均安装正确。
若在图2-6和图2-12中没有选择“是”选项,也可以在开机后手动安装视频驱动: 点击上图的“操作” “扫描硬件驱动”,再按以上介绍的步骤可以手动安装视频驱动和虚拟网卡驱动。
2-2-3应用程序的安装过程2-2-3-1 双击光盘中的标示，安装IP Receiver应用软件以及安装以泰文件接收系统，这两个程序的安装，只要根据Windows 的提示并点击‘下一步’即可正确安装。
安装完毕后重新启动计算机, 软件就可生效使用.第三章 IP Receiver软件操作3-1 IP Receiver的操作界面双击桌面的图标，打开IP Receiver程序，弹出下图：图3-1 首先点击上方的“New”，新建一颗卫星信息。
图3-2 填写卫星名称和所在的经度值，并点击“OK”。
3-1-1 LNB&Switch设置：图3-3 上图参数仅作为例子供参考你可以输入与您的设备相符的LNB和选择开关参数。
参数值根据用户的具体情况会有所不同。
本卡的一个很大特色是支持DisEqC功能！当你选择了DisEqC选项后，你就可以在Dish Setting栏目里通过本软件来驱动马达并转动天线对准卫星，以便接收到合适的卫星数据。
（具体操作详见3-1-2 天线设置）注意：1）你可以在LNB下拉菜单中选择LNB “本振频率”类型。
Normal 选项包括本振值5150，5750（MHz）；Universal 选项包括本振值9750，10600（MHz）；Custom 选项允许用户根据实际情况对LNB进行设定。
2）在language下拉菜单中还可以选择英文和简体中文界面。
3-1-2 天线设置（Dish Setting）。
图3-4马达设置（Motor Setting）:如果在LNB&Switch里选择了DisEqC，则马达设置（Motor Setting）框中的功能选项会被激活。
通过选择“向东转动”，“向西转动”，“设置东极限”，“设置西极限”，“转到零位置”等功能键，你可以很方便的通过电脑就控制马达的驱动。
对准固定卫星后，接下来就可以来接收数据信号了。
频点选择（Transponder options）: 点击“New”, 在弹出的窗口中输入正确的频点参数就可以创建一个新的频点信息。
新建频点信息后，点击右下角的“Lock Test”，锁定该频点信号。
若信号被锁定，图标会由红色变为黄色，并有信号强度和信号质量显示。
信号锁定后，则表示可以顺利接收数据了，此时，可以进行下一步骤的参数设置：3-1-3 过滤器选择（Filter option）:单播：单播流意味着信号只能被请求该信息的单一用户接收。
网页就是其中的一个应用例子。
