Powermill各目录和文件及命令的说明

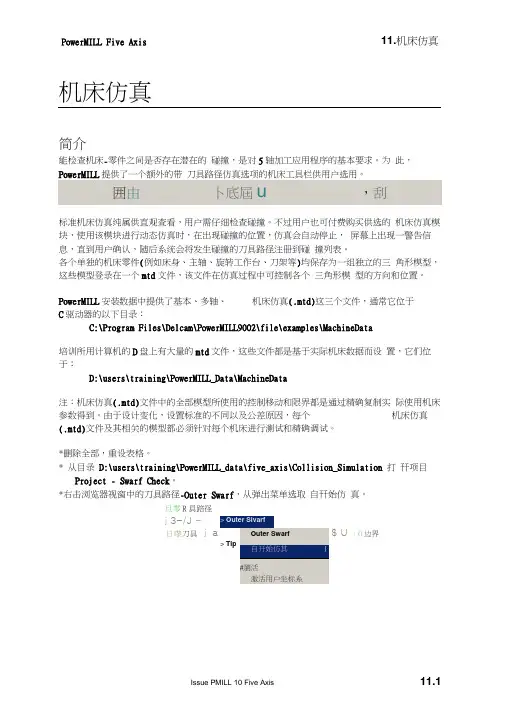

PowerMILL Five Axis 11.机床仿真机床仿真简介能检查机床-零件之间是否存在潜在的碰撞，是对5轴加工应用程序的基本要求。

为此，标准机床仿真纯属供直观查看，用户需仔细检查碰撞。

不过用户也可付费购买供选的机床仿真模块，使用该模块进行动态仿真时，在出现碰撞的位置，仿真会自动停止，屏幕上出现一警告信息，直到用户确认，随后系统会将发生碰撞的刀具路径注册到碰撞列表。

各个单独的机床零件(例如床身、主轴、旋转工作台、刀架等)均保存为一组独立的三角形模型，这些模型登录在一个mtd文件，该文件在仿真过程中可控制各个三角形模型的方向和位置。

PowerMILL安装数据中提供了基本、多轴、机床仿真(.mtd)这三个文件，通常它位于C驱动器的以下目录：C:\Program Files\Delcam\PowerMILL9002\file\examples\MachineData培训所用计算机的D盘上有大量的mtd文件，这些文件都是基于实际机床数据而设置，它们位于：D:\users\training\PowerMILL_Data\MachineData注：机床仿真(.mtd)文件中的全部模型所使用的控制移动和限界都是通过精确复制实际使用机床参数得到。

由于设计变化，设置标准的不同以及公差原因，每个机床仿真(.mtd)文件及其相关的模型都必须针对每个机床进行测试和精确调试。

*删除全部，重设表格。

* 从目录D:\users\training\PowerMILL_data\five_axis\Collision_Simulation 打幵项目Project - Swarf Check。

*右击浏览器视窗中的刀具路径-Outer Swarf，从弹出菜单选取自幵始仿真。

旦零R具踣径j 3-/J -日嚟刀具j$ U ；O边界11.机床仿真PowerMILL Five AxisCkj ter Swarf〒 ■也TfiRad KJ 3* l> DO <11 1IXK------ 」 金 zl从主下拉菜单选取查看-工具栏-机床，打幵机床定义工具栏卫 dmu50v2S 1选取输入机床模型 图标并从目录D:\users\trai nin g\PowerMILL_data\Machi ne Data选取 dmu50v.mtd 。

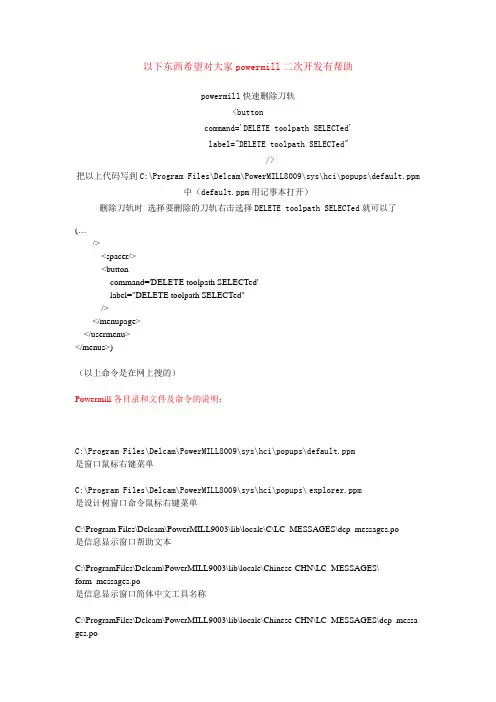

以下东西希望对大家powermill二次开发有帮助powermill快速删除刀轨<buttoncommand='DELETE toolpath SELECTed'label="DELETE toolpath SELECTed"/>把以上代码写到C:\Program Files\Delcam\PowerMILL8009\sys\hci\popups\default.ppm中（default.ppm用记事本打开）删除刀轨时选择要删除的刀轨右击选择DELETE toolpath SELECTed就可以了(…/><spacer/><buttoncommand='DELETE toolpath SELECTed'label="DELETE toolpath SELECTed"/></menupage></usermenu></menus>)（以上命令是在网上搜的）Powermill各目录和文件及命令的说明：C:\Program Files\Delcam\PowerMILL8009\sys\hci\popups\default.ppm是窗口鼠标右键菜单C:\Program Files\Delcam\PowerMILL8009\sys\hci\popups\explorer.ppm是设计树窗口命令鼠标右键菜单C:\Program Files\Delcam\PowerMILL9003\lib\locale\C\LC_MESSAGES\dcp_messages.po是信息显示窗口帮助文本C:\ProgramFiles\Delcam\PowerMILL9003\lib\locale\Chinese-CHN\LC_MESSAGES\form_messages.po是信息显示窗口简体中文工具名称C:\ProgramFiles\Delcam\PowerMILL9003\lib\locale\Chinese-CHN\LC_MESSAGES\dcp_messa ges.po是信息显示窗口简体中文帮助文本C:\ProgramFiles\Delcam\PowerMILL9003\lib\locale\Chinese-TWN\LC_MESSAGES\form_messages.po是信息显示窗口繁体中文工具名称C:\ProgramFiles\Delcam\PowerMILL9003\lib\locale\Chinese-TWN\LC_MESSAGES\dcp_messa ges.po是信息显示窗口繁体中文帮助文本C:\ProgramFiles\Delcam\PowerMILL9003\lib\locale\English\LC_MESSAGES\form_messages.po是信息显示窗口英文工具名称C:\ProgramFiles\Delcam\PowerMILL9003\lib\locale\ English\LC_MESSAGES\dcp_messages.po 是信息显示窗口英文帮助文本C:\Program Files\Delcam\PowerMILL9003\lib\locale\C\LC_MESSAGES\ form_messages.po是信息显示窗口工具名称C:\Program Files\Delcam\PowerMILL9003\lib\locale\C\HELP\ help.alias是窗口？号帮助地址C:\Program Files\Delcam\PowerMILL9003\lib\locale\C\HELP\ Pmill.chm是powermill帮助文件C:\Program Files\Delcam\PowerMILL9003\lib\locale\C\PARREF是命令信息C:\Program Files\Delcam\PowerMILL9003\lib\locale\C\PARSUM\ parameters.htmlPowermill参数摘要C:\Program Files\Delcam\PowerMILL9003\lib\locale\C\RESOURCE\ pmill.rcPowermill文件格式命令C:\Program Files\Delcam\PowerMILL9003\lib\macro是宏文件目录C:\Program Files\Delcam\PowerMILL9003\lib\macro\pminch.mac是英制默认宏文件C:\Program Files\Delcam\PowerMILL9003\lib\macro\pmlocal.mac是开始启动宏文件C:\Program Files\Delcam\PowerMILL9003\lib\macro\pmstartup.mac是主要启动宏文件C:\Program Files\Delcam\PowerMILL9003\lib\macro\pmuser.mac是用户启动宏文件C:\Program Files\Delcam\PowerMILL9003\lib\newfeatures\C\newfeatures.html是新增功能演示C:\Program Files\Delcam\PowerMILL9003\lib\newfeatures\Russian\newfeatures.html 是俄语新增功能演示C:\Program Files\Delcam\PowerMILL9003\lib\newfeatures\images是新增功能演示图片目录C:\Program Files\Delcam\PowerMILL9003\lib\newfeatures\videos是新增功能演示视频目录C:\Program Files\Delcam\PowerMILL9003\file\browser是DELCAM公司产品目录C:\Program Files\Delcam\PowerMILL9003\file\examples是范例文件目录C:\Program Files\Delcam\PowerMILL9003\file\examples\MachineData是模拟机器文件目录C:\Program Files\Delcam\PowerMILL9003\file\examples\Patterns是参考线文件目录C:\Program Files\Delcam\PowerMILL9003\file\setup-sheets是程序单目录C:\Program Files\Delcam\PowerMILL9003\file\templates是刀具路径策略目录。

• 点取应用按钮，产生残留边界。 • 接受表格。
计算后的边界区域代表那些使用 16mm 的球头刀 无法加工到而 6mm 球头刀可加工到的区域。
• 激活刀具 bn6。 • 产生一角度为 45 度，行距为 1mm，样式为双向连接的平行精加工刀具路 径。
练习 • 使用同样的残留边界产生一三维偏置刀具路径。
130
Issue PMILL 4
PDF 文件使用 "pdfFactory Pro" 试用版本创建
PowerMILL

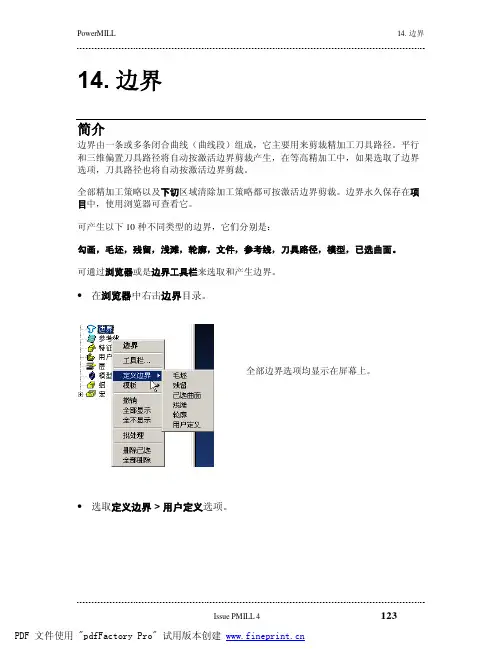

14. 边界
浅滩边界
这种类型的边界取自由模型上的上限角和下限角所定义的模型区域。区分模型上的陡 峭和浅滩区域后，可使用不同的策略对相应的区域进行加工。
• 从文件菜单中选取全部删除，从工具菜单中选取重设表格。 • 通过文件 è 范例打开模型 cowling.dgk。 • 按模型尺寸定义毛坯。 • 重设快进高度和刀具开始点。 • 产生一直径为 16 的球头刀 bn16。 • 右击浏览器中的边界目录，从弹出菜单中选取定义边界 > 浅滩。
于是浅滩边界表格出现在屏幕上。使用此表格可定下用左鼠标键在屏幕上勾画出一和下图相似的边 界。
边界点以蓝色点标识，点间以白色的直线连接。
• 接受边界勾画表格（点取接受后边界将自动闭合）。 • 打开精加工表格，选取最佳等高精加工选项。 • 选取边界 1。
如果使用了此边界选项，刀具路径将按在 此选取的边界剪裁。
Issue PMILL 4
14. 边界
PowerMILL
勾画边界
此选项使用勾画工具，通过输入点而产生出边界段。可使用左鼠标键通过在屏幕上点 取来产生点，也可通过表格中的 XYZ 坐标输入表格输入相应的 XYZ 坐标值来产生 点。这种方法可将新的边界段添加到当前边界中。
