Powermill中文教学教程全套汇编

Powermill中文教程全集(2)4. 用户坐标系和模型简介模型装入 PowerMILL 后，其通常是相对于原始的世界坐标系定位，这种定位可能不能满足加工需要，我们常常需要对模型的位置和方向进行一些修改。

有两种方法到达此目的：1.相对于原始世界坐标系（坐标系）处理模型。

2.产生一新的用户坐标系（原点），相对于模型定位此用户坐标系，然后相对用户坐标系对模型进行处理。

输入模型有多种方法将模型输入 PowerMILL。

1.在PowerSHAPE中直接点取 PowerMILL 图标输入。

2.选取文件 -> 输入模型。

3.在PowerMILL浏览器中右击模型目录，从弹出菜单中选取输入模型选项输入。

移动、旋转、缩放和镜向模型这些选项对多型腔模具来说尤其有用。

多型腔模具的CAD数据通常仅包含一组曲面数据，通过多次输入这些数据并将它们移动到型腔块中的合适位置而形成多型腔形体。

另外，这些功能也可用于对称模型或是具有重复几何形状的模型的输入。

这种类型的CAD 模型数据中通常仅包含了部分几何形状，模型装载后，需对其进行镜向复制等处理从而产生完整的模型。

在PowerMILL浏览器中右击模型名称，通过弹出菜单中的编辑选项下的子选项，可对模型进行移动、旋转、缩放和镜向操作。

范例•输入模型 cowling.dgk ，然后选取等轴查看。

屏幕上显示的白色坐标轴为世界坐标系坐标轴，因此不能修改它。

为便于加工，加工的原点位置应定义在零件的拐角边缘或是材料矩形块的拐角。

•在浏览器中右击模型，从弹出菜单中选取属性选项，查看模型尺寸。

PowerMILL 给出模型的限界和模型中所具有的几何元素数量。

如果将模型沿X +60.00,Y +50.00, 及 Z +25.00 移动，则工件的左下角将为世界坐标系的原点(0 0 0)。

•右击浏览器中名称为 cowling 的模型，从弹出菜单中选取编辑 > 移动 > X•在移动X表格中输入 60 。

引言PowerMILL 是一独立的加工软件包，它可基于输入模型快速产生无过切的刀具路径。

这些模型可是由其它软件包产生的曲面，可是IGES 文件，STL 文件，三角形文件， OLE 模型或是来自 PowerSHAPE 的模型（实体或曲面）。

PowerMILL 界面双击 PowerMILL 图标装载 PowerMILL.下拉菜单位于PowerMILL视窗的顶部。

将光标置于菜单上，点取左鼠标键可调出子菜单。

沿右箭头移动光标可调出更底层的菜单选项。

下图是PowerMILL中的一些常用图标，每个图标均对应于一相应的功能。

将光标停留于图标上，将调出该图标所对应功能的简单描述（或称工具提示）。

屏幕的右边是查看工具栏。

使用此工具栏中的图标可改变模型的查看方式。

点取不同图标后，模型将以不同的查看方式显示在屏幕上，世界坐标系也将显示在视窗或图形的中央。

鼠标键在PowerMILL中，鼠标的三个按键分别有其不同的功用。

鼠标键 1: 点取和选取键使用此按键可从主菜单的下拉菜单中选取选项，填写表格，选取几何元素。

鼠标键 2: 动态键放大和缩小: - 同时按下CTRL键和鼠标键2，上下移动鼠标，可放大或缩小视图。

平移模型: -同时按下SHIFT键和鼠标键2，移动鼠标，可将模型按鼠标移动方向平移。

方框放大－同时按下 Ctrl 和 shift 键以及鼠标中键，画出一个方框，可放大方框所包含的区域。

旋转模型－按下并保持鼠标中键，移动鼠标，于是屏幕上出现一跟踪球，模型可绕跟踪球中心旋转。

旋转查看－动态旋转查看并快速释放鼠标键即可进行动态旋转查看。

移动鼠标键的速度越快，旋转速度就越快。

此功能的缺省设置为关。

· 从主菜单的工具菜单中选取选项，打开选项表格，在表格中点取查看标签并点取旋转查看选项，可打开旋转查看功能。

鼠标键 3: 特殊菜单及 PowerMILL 浏览器选项键按下此按键后将调出一个新的菜单，菜单的内容取决于光标所处位置。

POWERMILL中文教程POWERMILL是一款功能强大的CAM软件，它可以用于精确地控制数控机床的加工过程。

无论是3轴、4轴、5轴还是多轴和机器人等复杂的加工任务，POWERMILL都可以提供高效、准确的解决方案。

以下是一个关于如何使用POWERMILL的中文教程。

第一步是导入三维模型。

POWERMILL支持多种文件格式，包括STL、IGES、STEP等。

用户可以选择直接导入三维模型文件，或者使用内置的建模工具创建几何体。

第二步是设置加工区域。

POWERMILL允许用户定义加工区域，并在此基础上进行加工路径的计算和优化。

用户可以使用几何体、平面、体素等多种方式选择加工区域。

第三步是设置刀具。

POWERMILL提供了多种刀具库，用户可以根据加工要求选择合适的刀具。

同时，POWERMILL还支持自定义刀具，用户可以根据自己的需求创建和定义刀具。

第四步是设置加工策略。

POWERMILL提供了多种加工策略，包括粗加工、精加工、倒角等。

用户可以根据加工要求选择不同的策略，并进行参数设置和优化。

第五步是生成加工路径。

POWERMILL会根据用户的设置和加工策略自动生成加工路径。

用户可以预览和调整加工路径，以确保其满足加工要求。

第六步是模拟和验证。

POWERMILL具有强大的模拟和验证功能，用户可以通过模拟来预览加工过程，并进行碰撞检测和干涉判断。

这样可以避免在实际加工中出现问题。

第七步是后处理和生成数控代码。

POWERMILL支持多种数控机床的后处理器，用户可以根据实际情况选择合适的后处理器，并生成对应的数控代码。

最后一步是运行加工。

将生成的数控代码加载到数控机床中，进行实际的加工过程。

POWERMILL可以提供实时的监控和控制功能，确保加工过程的精确和可靠。

总之，POWERMILL是一款功能强大、易于使用的CAM软件，它提供了丰富的功能和工具，可以帮助用户高效、准确地进行数控加工。

无论是对于初学者还是专业用户，POWERMILL都是一款不可或缺的工具。

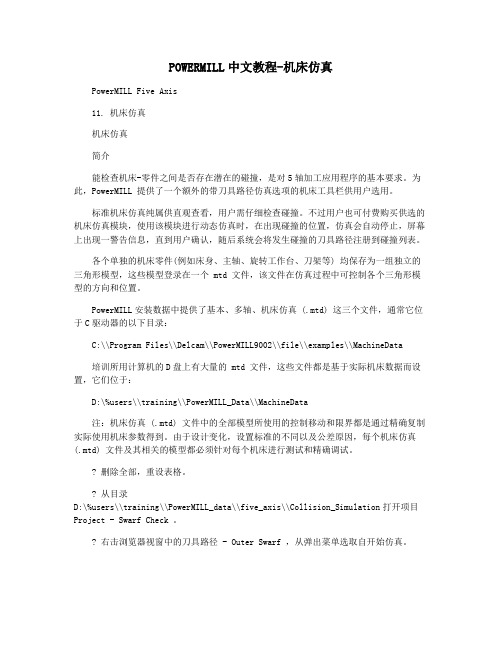

POWERMILL中文教程-机床仿真PowerMILL Five Axis11. 机床仿真机床仿真简介能检查机床-零件之间是否存在潜在的碰撞，是对5轴加工应用程序的基本要求。

为此，PowerMILL 提供了一个额外的带刀具路径仿真选项的机床工具栏供用户选用。

标准机床仿真纯属供直观查看，用户需仔细检查碰撞。

不过用户也可付费购买供选的机床仿真模块，使用该模块进行动态仿真时，在出现碰撞的位置，仿真会自动停止，屏幕上出现一警告信息，直到用户确认，随后系统会将发生碰撞的刀具路径注册到碰撞列表。

各个单独的机床零件(例如床身、主轴、旋转工作台、刀架等) 均保存为一组独立的三角形模型，这些模型登录在一个 mtd 文件，该文件在仿真过程中可控制各个三角形模型的方向和位置。

PowerMILL安装数据中提供了基本、多轴、机床仿真 (.mtd) 这三个文件，通常它位于C驱动器的以下目录：C:\\Program Files\\Delcam\\PowerMILL9002\\file\\examples\\MachineData培训所用计算机的D盘上有大量的 mtd 文件，这些文件都是基于实际机床数据而设置，它们位于：D:\%users\\training\\PowerMILL_Data\\MachineData注：机床仿真 (.mtd) 文件中的全部模型所使用的控制移动和限界都是通过精确复制实际使用机床参数得到。

由于设计变化，设置标准的不同以及公差原因，每个机床仿真(.mtd) 文件及其相关的模型都必须针对每个机床进行测试和精确调试。

? 删除全部，重设表格。

? 从目录D:\%users\\training\\PowerMILL_data\\five_axis\\Collision_Simulation打开项目Project - Swarf Check 。

? 右击浏览器视窗中的刀具路径 - Outer Swarf ，从弹出菜单选取自开始仿真。

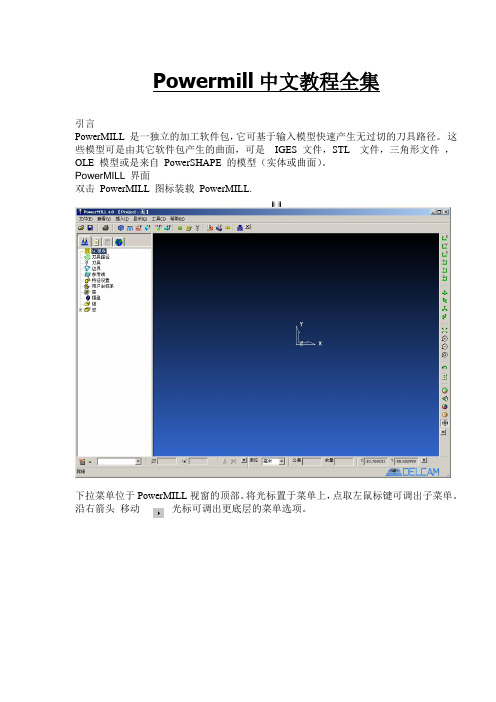

Powermill中文教程全集引言PowerMILL 是一独立的加工软件包，它可基于输入模型快速产生无过切的刀具路径。

这些模型可是由其它软件包产生的曲面，可是IGES 文件，STL 文件，三角形文件，OLE 模型或是来自PowerSHAPE 的模型（实体或曲面）。

PowerMILL 界面双击PowerMILL 图标装载PowerMILL.下拉菜单位于PowerMILL视窗的顶部。

将光标置于菜单上，点取左鼠标键可调出子菜单。

沿右箭头移动光标可调出更底层的菜单选项。

下图是PowerMILL中的一些常用图标，每个图标均对应于一相应的功能。

将光标停留于图标上，将调出该图标所对应功能的简单描述（或称工具提示）。

屏幕的右边是查看工具栏。

使用此工具栏中的图标可改变模型的查看方式。

点取不同图标后，模型将以不同的查看方式显示在屏幕上，世界坐标系也将显示在视窗或图形的中央。

鼠标键在PowerMILL 中，鼠标的三个按键分别有其不同的功用。

鼠标键 1: 点取和选取键使用此按键可从主菜单的下拉菜单中选取选项，填写表格，选取几何元素。

鼠标键2: 动态键放大和缩小: - 同时按下CTRL键和鼠标键2，上下移动鼠标，可放大或缩小视图。

平移模型: -同时按下SHIFT键和鼠标键2，移动鼠标，可将模型按鼠标移动方向平移。

方框放大－同时按下Ctrl 和shift 键以及鼠标中键，画出一个方框，可放大方框所包含的区域。

旋转模型－按下并保持鼠标中键，移动鼠标，于是屏幕上出现一跟踪球，模型可绕跟踪球中心旋转。

旋转查看－动态旋转查看并快速释放鼠标键即可进行动态旋转查看。

移动鼠标键的速度越快，旋转速度就越快。

此功能的缺省设置为关。

从主菜单的工具菜单中选取选项，打开选项表格，在表格中点取查看标签并点取旋转查看选项，可打开旋转查看功能。

鼠标键3: 特殊菜单及PowerMILL 浏览器选项键按下此按键后将调出一个新的菜单，菜单的内容取决于光标所处位置。

8. 刀轴光顺简介刀轴光顺选项在5轴加工刀具路径产生过程中用来光顺刀具路径中任何速度或刀具方向的突然改变。

该选项的选项标签位于刀轴表格中，且仅当勾取了刀轴光顺选项后，才可设置标签。

最大角度修正–按需要光顺刀轴的方位角和仰角，在此设置允许的最大修正角度。

坐标系–刀轴光顺所使用的坐标系 (缺省为指派给刀具路径的激活用户坐标系或世界坐标系)。

如果勾取了替代刀具路径用户坐标系方框，则使用某个指定用户坐标系而不使用刀具路径坐标系进行光顺操作。

∙删除全部，重设表格。

∙从文件–打开项目，选取只读项目：D:\users\training\PowerMILL_Data\five_axis\ToolAxisSmoothing\SwarfTest-Start∙点击PowerMILL 警告表格中的OK。

.∙保存项目为：D:\users\training\COURSEWORK\PowerMILL-Projects\SwarfTest-EX1∙在浏览器中右击刀具路径Swarf_Smoothing_Off，从弹出菜单选取自开始仿真。

∙将仿真工具栏中的控制速度滑块移动到约50%处。

∙运行仿真，通过仿真我们可看到，随着刀具沿刀具路径移动，刀具存在某些不必要的摆动。

∙右击刀具路径Swarf_Smoothing_Off，从弹出菜单选取设置，打开原始的Swarf 精加工表格。

∙选取基于此刀具路径产生一新的刀具路径图标，将新的刀具路径命名为Swarf_Smoothing_ON。

Swarf_Smoothing_ON∙从主表格中选取刀轴图标，打开刀轴表格，勾取光顺方框，激活光顺标签。

∙点击光顺标签，打开相关表格。

∙接受表格。

∙选取原始刀具路径中所使用的参考曲面。

∙应用新的带刀轴光顺的Swarf 精加工策略。

∙仿真两条刀具路径，比较它们之间的不同，观察刀轴光顺效果。

和原始刀具路径相比，新产生的Swarf 精加工策略中刀具沿刀具路径具有更光顺的刀轴移动。

POWERMILL中文教程9POWERMILL中文教程9PowerMill是一款由英国Delcam公司开发的计算机辅助制造（CAM）软件。

它被广泛应用于零件制造和机械加工行业，特别是在雕刻、模具和模型制作中。

本文将深入介绍PowerMill的一些高级功能和操作技巧。

首先，我们将学习如何使用PowerMill进行多轴加工。

多轴加工是指使用多个旋转轴进行加工的技术。

PowerMill支持多种类型的多轴加工，包括4轴和5轴加工。

使用多轴加工可以大大提高加工效率和精度，尤其适用于复杂形状的零件。

PowerMill还提供了一些强大的工具，如碰撞检测和刀具路径优化。

碰撞检测可以帮助用户在加工前发现并防止任何潜在的碰撞问题。

刀具路径优化可以最大程度地减少切削时间，并确保最佳的加工结果。

另一个强大的功能是PowerMill的模拟和验证工具。

在实际加工之前，用户可以使用这些工具来模拟和验证加工过程。

这有助于避免任何潜在的错误和损失，并确保最终加工结果的准确性和质量。

最后，PowerMill还支持与其他CAD和CAM软件的集成。

用户可以将PowerMill与其他软件（如AutoCAD和SolidWorks）进行连接，以便快速导入和导出零件数据。

这使得PowerMill在与其他软件进行协作和集成方面具有很大的灵活性和可扩展性。

总的来说，PowerMill是一款功能强大、灵活易用的CAM软件。

它的高级功能和操作技巧可以帮助用户以更高的效率和精度进行零件加工。

如果你是一个机械加工行业的从业者或者对这个行业感兴趣，PowerMill将是你不可或缺的工具之一、希望这篇文章对你学习PowerMill有所帮助！。
