建筑设备讲义绪论绪论一、建筑设备的的概念建筑设备由三个部分组成：建筑给水排水、建筑暖通空调、建筑电气设备主要包括：建筑给水、建筑排水、建筑消防、建筑热水供应、建筑供暖、通风与空气调节、燃气供应、建筑电气等二、学习《建筑设备》课程的目的《建筑设备》是建筑学、建筑装饰等建筑类专业的一门重要基础课程。
学习本课程的目的，在于掌握建筑给水、建筑排水、建筑消防、建筑供暖、通风与空调、建筑电气等建筑设备的基本知识，能识读这些工种的施工图纸，培养综合考虑和合理处理各种建筑设备与建筑主体之间的关系的能力，从而提高在建筑装饰设计与施工中综合解决各种技术问题的能力。
通过对《建筑设备》课程的学习，我们就要知道建筑设备由三个基本部分组成：建筑给水排水、建筑暖通空调、建筑电气设备。
建筑设备是建筑物的一个组成部分,建筑设备虽然系统繁多，但其组成形式大体相同，都是由设备和管线所组成。
设备或集中在专用设备间，或分散布臵在建筑物的各个部分。
设备和管线的位臵和面积与建筑物的房间功能分割不无关系。
分布在建筑物的墙和顶棚上的设备及必要的管线必须与建筑物的装饰效果相协调，各种电气线路的管线走向、敷设必须与建筑施工、装饰施工相配合。
在了解建筑设备的功能和用途的和基础上，学会建筑设备的系统布局及其规范、规定，在以后的工作中积极与设备工程师密切配合，合理安排建筑设备及空间。
三、建筑设备的重要地位用……四、建筑设备与建筑、建筑装饰及室内设计专业的关系……五、建筑设备的发展趋势建筑设备发展比较迅速，电子技术、智能技术的应用（音视频技术：智能对话、有线电视系统、建筑电话通讯系统、视频防盗监控设备等），产生了许多新型的建筑设备，造就了新型的智能建筑，同时建筑设备的投资也在增大，有的建筑物其中建筑设备的投资以占据了总投资的1/3。
上篇建筑给水排水第一章流体力学的基本知识本章学习要点：对流体力学基本知识有一个基本了解，所涉及的名词、概念及规律能基本掌握，不对公式推导进行详细分析。

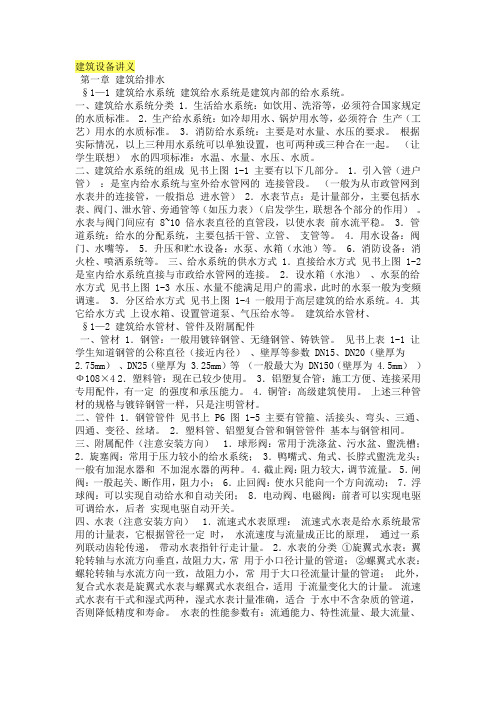

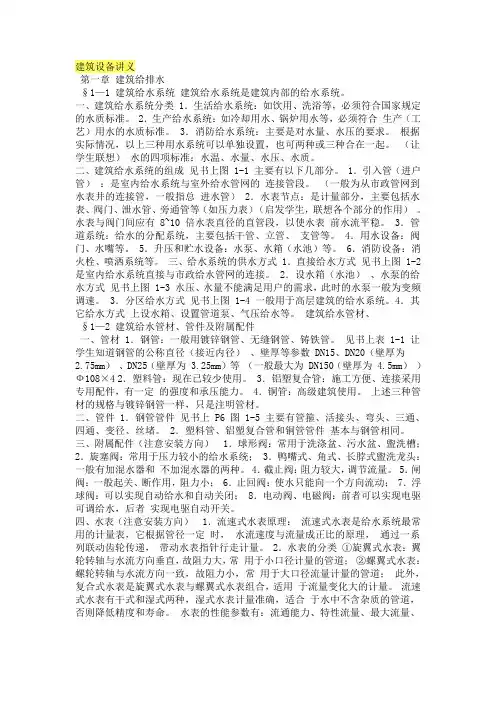

建筑设备讲义第一章建筑给排水§1—1 建筑给水系统建筑给水系统是建筑内部的给水系统。
一、建筑给水系统分类 1．生活给水系统：如饮用、洗浴等，必须符合国家规定的水质标准。
2．生产给水系统：如冷却用水、锅炉用水等，必须符合生产（工艺）用水的水质标准。
3．消防给水系统：主要是对水量、水压的要求。
根据实际情况，以上三种用水系统可以单独设置，也可两种或三种合在一起。
（让学生联想）水的四项标准：水温、水量、水压、水质。
二、建筑给水系统的组成见书上图 1-1 主要有以下几部分。
1．引入管（进户管）：是室内给水系统与室外给水管网的连接管段。
（一般为从市政管网到水表井的连接管，一般指总进水管） 2．水表节点：是计量部分，主要包括水表、阀门、泄水管、旁通管等（如压力表）（启发学生，联想各个部分的作用）。
水表与阀门间应有 8~10 倍水表直径的直管段，以使水表前水流平稳。
3．管道系统：给水的分配系统，主要包括干管、立管、支管等。
4．用水设备：阀门、水嘴等。
5．升压和贮水设备：水泵、水箱（水池）等。
6．消防设备：消火栓、喷洒系统等。
三、给水系统的供水方式 1．直接给水方式见书上图 1-2 是室内给水系统直接与市政给水管网的连接。
2．设水箱（水池）、水泵的给水方式见书上图 1-3 水压、水量不能满足用户的需求，此时的水泵一般为变频调速。
3．分区给水方式见书上图 1-4 一般用于高层建筑的给水系统。
4．其它给水方式上设水箱、设置管道泵、气压给水等。
建筑给水管材、§1—2 建筑给水管材、管件及附属配件一、管材 1．钢管：一般用镀锌钢管、无缝钢管、铸铁管。
见书上表 1-1 让学生知道钢管的公称直径（接近内径）、壁厚等参数 DN15、DN20（壁厚为2.75mm）、DN25（壁厚为3.25mm）等（一般最大为 DN150（壁厚为4.5mm））Ф108×4 2．塑料管：现在已较少使用。

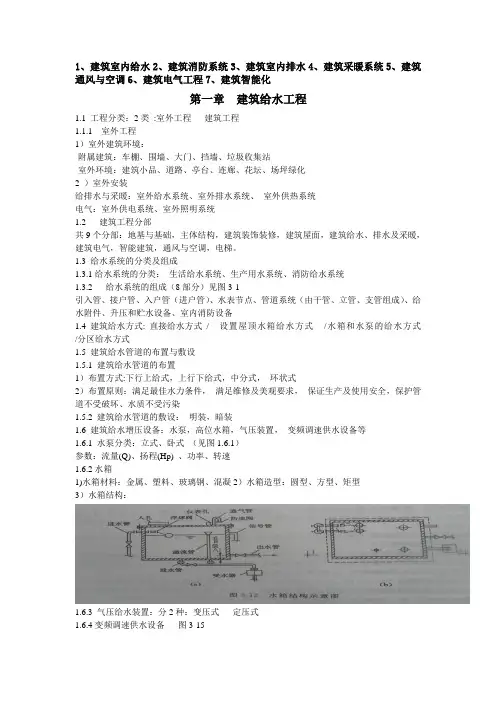

1、建筑室内给水2、建筑消防系统3、建筑室内排水4、建筑采暖系统5、建筑通风与空调6、建筑电气工程7、建筑智能化第一章建筑给水工程1.1 工程分类：2类:室外工程建筑工程1.1.1 室外工程1）室外建筑环境：-附属建筑：车棚、围墙、大门、挡墙、垃圾收集站-室外环境：建筑小品、道路、亭台、连廊、花坛、场坪绿化2 ）室外安装给排水与采暖：室外给水系统、室外排水系统、室外供热系统电气：室外供电系统、室外照明系统1.2 建筑工程分部共9个分部：地基与基础，主体结构，建筑装饰装修，建筑屋面，建筑给水、排水及采暖，建筑电气，智能建筑，通风与空调，电梯。
1.3 给水系统的分类及组成1.3.1给水系统的分类：生活给水系统、生产用水系统、消防给水系统1.3.2 给水系统的组成（8部分）见图3-1引入管、接户管、入户管（进户管）、水表节点、管道系统（由干管、立管、支管组成）、给水附件、升压和贮水设备、室内消防设备1.4 建筑给水方式: 直接给水方式/ 设置屋顶水箱给水方式/水箱和水泵的给水方式/分区给水方式1.5 建筑给水管道的布置与敷设1.5.1 建筑给水管道的布置1）布置方式:下行上给式，上行下给式，中分式，环状式2）布置原则：满足最佳水力条件，满足维修及美观要求，保证生产及使用安全，保护管道不受破坏、水质不受污染1.5.2 建筑给水管道的敷设：明装，暗装1.6 建筑给水增压设备：水泵，高位水箱，气压装置，变频调速供水设备等1.6.1 水泵分类：立式、卧式（见图1.6.1）参数：流量(Q)、扬程(Hp) 、功率、转速1.6.2水箱1)水箱材料：金属、塑料、玻璃钢、混凝2）水箱造型：圆型、方型、矩型3）水箱结构：1.6.3 气压给水装置：分2种：变压式定压式1.6.4变频调速供水设备图3-151.6.5 建筑给水管网的水力计算目的：在保证管网最不利点用水要求条件下，确定供水管网各管段的管径、阻力损失，并判断管网压力能否满足要求，从而保证系统的供水安全及经济合理。
建 筑 设 备主 讲：肖才远湖南邵阳学院城市建设系在生产和生活中，需要大量的使用热水，随着经济建设的持续增长，人民生活的日益提高，热水的需求量也以倍数的增长变化．过去只有在旅馆，高级住宅区使用的热水系统，已走入寻常人家．热水的使用对人民生活水平的提高，对人民身体的健康，对人体的保护都起着重要的作用． 热水供应也属于给水，与冷水供应的区别是水温，必须满足用水点对水温、水量的要求，因此热水系统除了水的系统：管道、用水器具等，还有“热”的供应，热源、加热系统等等。
第一节 热水系统第二节 加热方法和加热器第三节 饮水供应第一节 热水系统一、热水用水定额、水温与水质 1.热水用水定额 住宅和公共建筑热水用水定额与卫生设备完善程度、热水供应时间、当地气候条件、生活习惯和水资源等情况有关。
表4-1 4-2 查规范中生活热水用水定额时，应注意以下几点： （1） 天气较热地区、卫生设备很完善、热水24h供应，则热水用水定额较高，可取规范中的上限值。
第四章、热水与饮水供应 （2） 由于加热设备出口水温不同，用水量则不同，水温越高，热水用量则越少；规范中的用水定额量已包括冷水用水定额量，冷水温度按5 ℃计。
（3） 对于缺水地区，宜取下限值。
（4） 规范中的卫生器具一次和一小时热水用水量定额和水温，是指对应于水温时，由配水点热水与冷水混合后的用量。
第四章、热水热水与饮水供应2.热水水质 生活热水的卫生标准应符合现行《生活饮用水卫生标准》要求。
集中热水供应系统中，加热前的水处理应根据水质、水量、水温、使用要求等因素，经技术经济比较后确定。
水质处理有物理处理或化学稳定剂处理方法，软化处理宜用离子交换法，一般洗衣房用水总硬度（以碳酸钙计）为50～150 mg/L，其他用水总硬度为75～150 mg/L。
实际工程中，由于投资或经常费用过大而不进行软化处理。
第四章、热水与饮水供应水在加热后会在管道内结垢，加速金属管材的腐蚀。
