锅炉烟气脱硫毕业设计锅炉烟气脱硫是指通过一系列化学反应和物理操作，将燃煤锅炉烟气中的二氧化硫(SO2)等有害物质转化为无害的气态或固态化合物，从而达到减少大气污染物排放、改善空气质量的目的。
本篇文章将从脱硫技术的原理、种类、工艺流程以及发展趋势等方面进行详细介绍，总字数为1200字以上。
锅炉烟气脱硫技术的原理是利用化学、物理方法将烟气中的SO2转化为易处理或排放的化合物。
常见的脱硫技术有湿法脱硫、干法脱硫和混合脱硫等。
湿法脱硫是通过喷淋脱硫剂(如石灰浆)与烟气进行接触，将SO2吸收并转化为硫酸盐或硫酸，最终形成固体或液体废物。
干法脱硫是将干燥的脱硫剂(如活性炭、液态脱硫剂等)注入烟气中，通过吸附或催化反应将SO2转化为固体产品。
混合脱硫则是将湿法脱硫和干法脱硫技术结合使用，既能够脱除大部分的SO2，又能减少产生的废物。
脱硫工艺流程一般包括烟气净化、吸收剂制备、脱硫吸收、氧化还原、过滤和废弃物处理等步骤。
烟气净化是指对烟气中的悬浮颗粒物进行处理，以保证后续处理步骤的正常进行。
吸收剂制备是将固体或液体吸收剂与水进行混合以制备脱硫液体。
脱硫吸收是将脱硫液体与烟气进行充分接触，并使其中的SO2被吸收。
氧化还原过程是指对吸收剂中的二价硫酸盐进行氧化生成硫酸，从而完成脱硫反应。
过滤是将脱硫后的烟气中的固体颗粒物进行分离。
废弃物处理则是对产生的废弃物进行妥善处理，以减少其对环境的污染。
锅炉烟气脱硫技术的发展趋势主要表现在以下几个方面。
首先是脱硫效率的提高。
目前，湿法脱硫技术已经能够达到90%以上的脱硫效率，而干法脱硫技术也在不断改进中，其脱硫效率正在逐步提高。
其次是减少废物排放。
传统的湿法脱硫技术会产生大量的固体或液体废物，对环境造成二次污染。
因此，如何减少废物排放成为了研究的重点。
第三是脱硫成本的降低。
传统的脱硫技术需要耗费大量的吸收剂和能源，导致脱硫成本较高。
因此，如何降低脱硫成本，提高技术经济性成为烟气脱硫技术发展的一个重要方向。
电厂烟气脱硫工程设计方案一、引言烟气脱硫工程是燃煤发电厂的重要设施之一，其主要作用是将燃煤燃烧产生的二氧化硫等有害气体进行脱除，以保护环境、改善大气质量。
本文旨在对一座燃煤发电厂烟气脱硫工程进行设计，以满足排放标准和环保要求。
二、设计范围本项目设计范围为该燃煤发电厂的脱硫工程，包括烟气脱硫系统的选型和设计、设备布局、管道连接、电气控制、自动化系统等内容。
三、设计依据1. 中国环境保护部发布的《工业企业大气污染物排放标准》；2. 我国《大气污染防治法》的相关规定；3. 《电站燃煤脱硫设计规范》；4. 现行有关国家标准和行业标准。
四、工程概述该燃煤发电厂的烟气脱硫工程根据煤种和燃烧技术选择石膏湿法脱硫工艺，主要设备包括石膏浆液制备系统、吸收塔、石膏浆液排放系统等。
脱硫系统将在燃煤锅炉烟气脱硫前后分别进行烟气预处理、脱硫剂输送、冷凝水处理等工序。
五、设计方案1. 石膏浆液制备系统石膏浆液制备系统包括石膏破碎、石膏悬浮、石膏水浸出、石膏搅拌、搅拌后的石膏浆液储存等工序。
选用高效、可靠的制备设备，并设置适当的石膏浆液搅拌时间，以确保石膏浆液的最佳制备效果。
2. 吸收塔吸收塔是烟气脱硫的核心设备，对吸收塔的选型、结构和布局至关重要。
基于石膏湿法脱硫工艺选择合适的吸收塔类型，并结合该燃煤发电厂的实际情况进行设计布局，以满足排放标准和环保要求。
3. 石膏浆液排放系统石膏湿法脱硫工艺产生的废水和石膏浆液需要进行有效的处理和排放。
设计合理的石膏浆液排放系统，包括废水处理设备、废水管道、石膏浆液储存罐等，确保废水达标排放，避免对环境造成污染。
4. 烟气净化系统除硫之外，燃煤锅炉燃烧产生的烟气中还包含颗粒物、二氧化碳等污染物，需要进行净化处理。
设计合理的烟气净化系统，包括除尘设备、脱硝设备等，以满足烟气排放标准。
5. 供电系统脱硫工程对供电系统有着严格的要求，需要确保设备的正常运行和安全性。
设计稳定可靠的供电系统，包括配电装置、电缆敷设、电气控制柜等。
烟气脱硫设计计算烟气脱硫是一种用于控制和减少燃烧过程中排放的二氧化硫（SO2）的技术手段。
SO2是一种有害气体，其排放对环境和人类健康造成严重影响。
烟气脱硫的设计计算涉及到多个方面，如脱硫剂选择、脱硫效率计算、废水处理等。
在烟气脱硫设计计算中，首先需要选择合适的脱硫剂。
常用的脱硫剂包括石灰石、石膏等。
脱硫剂的选择应考虑其成本、可获得性以及与废气中其他成分的相互作用等。
一般来说，选择含有较高钙含量的石灰石能够达到比较好的脱硫效果。
脱硫效率的计算是烟气脱硫设计的关键环节。
脱硫效率是指系统中硫的去除率。
常用的脱硫效率计算公式为：脱硫效率（%）=（SO2进-SO2出）/SO2进×100其中，SO2进和SO2出分别表示烟气中进入和出口的SO2浓度。
脱硫效率的计算需要准确测量这两个参数。
测量SO2浓度的方法包括湿法（如碘液法、苏金孚法等）和干法（如紫外线光谱法等）。
根据实际情况，选择合适的测量方法。
废水处理也是烟气脱硫设计中重要的环节。
在石灰石湿法脱硫中，产生的废水中含有大量的钙离子和硫离子。
废水的处理需要通过中和、沉淀等过程来除去其中的污染物。
一种常用的废水处理方法是利用石膏脱硫法中产生的石膏作为副产物，可以通过进一步的处理将其中的污染物去除。
在烟气脱硫设计计算中，还需要考虑一些其他因素，如烟气的温度、湿度、流量等，以及设备的尺寸、系统的布置等。
这些因素将直接影响脱硫效率和处理效果。
总之，烟气脱硫的设计计算是一项复杂的工程，需要考虑多个因素。
合理选择脱硫剂、准确测量SO2浓度、有效处理废水，以及考虑其他因素，能够有效地控制和减少烟气中的SO2排放，保护环境和人类健康。

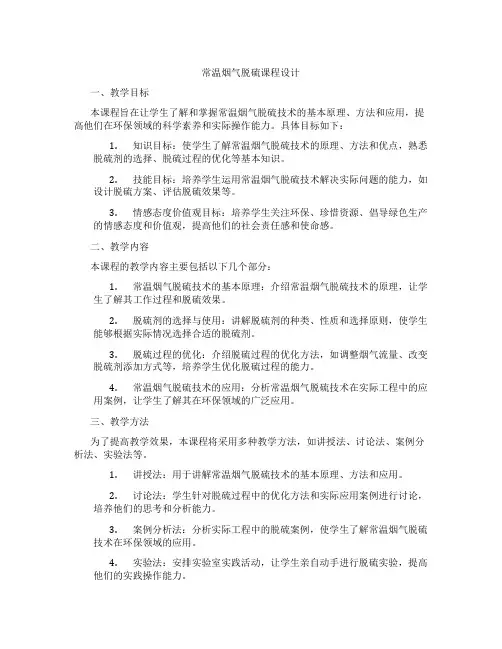

常温烟气脱硫课程设计一、教学目标本课程旨在让学生了解和掌握常温烟气脱硫技术的基本原理、方法和应用，提高他们在环保领域的科学素养和实际操作能力。
具体目标如下：1.知识目标：使学生了解常温烟气脱硫技术的原理、方法和优点，熟悉脱硫剂的选择、脱硫过程的优化等基本知识。
2.技能目标：培养学生运用常温烟气脱硫技术解决实际问题的能力，如设计脱硫方案、评估脱硫效果等。
3.情感态度价值观目标：培养学生关注环保、珍惜资源、倡导绿色生产的情感态度和价值观，提高他们的社会责任感和使命感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.常温烟气脱硫技术的基本原理：介绍常温烟气脱硫技术的原理，让学生了解其工作过程和脱硫效果。
2.脱硫剂的选择与使用：讲解脱硫剂的种类、性质和选择原则，使学生能够根据实际情况选择合适的脱硫剂。
3.脱硫过程的优化：介绍脱硫过程的优化方法，如调整烟气流量、改变脱硫剂添加方式等，培养学生优化脱硫过程的能力。
4.常温烟气脱硫技术的应用：分析常温烟气脱硫技术在实际工程中的应用案例，让学生了解其在环保领域的广泛应用。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：用于讲解常温烟气脱硫技术的基本原理、方法和应用。
2.讨论法：学生针对脱硫过程中的优化方法和实际应用案例进行讨论，培养他们的思考和分析能力。
3.案例分析法：分析实际工程中的脱硫案例，使学生了解常温烟气脱硫技术在环保领域的应用。
4.实验法：安排实验室实践活动，让学生亲自动手进行脱硫实验，提高他们的实践操作能力。
四、教学资源为了支持本课程的教学内容和教学方法，我们将准备以下教学资源：1.教材：选择合适的教材，为学生提供系统、科学的学习资料。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件、视频等多媒体资料，直观展示常温烟气脱硫技术的相关内容。
4.实验设备：准备实验所需的设备仪器，确保学生能够顺利进行实践活动。
烟气脱硫设计方案烟气脱硫是对燃煤发电机组或其他工业锅炉废气中的二氧化硫进行净化处理的工艺，以达到环保排放要求。
下面是一个烟气脱硫设计方案的简单示范，总字数大约为700字。
设计方案：1. 工艺选型本方案采用石灰-石膏湿法烟气脱硫工艺，即将石灰石与水反应生成石灰浆，然后与烟气接触反应，生成石膏，从而去除烟气中的二氧化硫。
2. 处理单元该方案包括石灰石破碎、石灰浆制备、烟气处理和石膏固液分离四个处理单元。
（1）石灰石破碎：将原料石灰石通过破碎设备破碎成合适的颗粒大小，以便于后续的制备工艺。
（2）石灰浆制备：将破碎后的石灰石与适量的水混合，通过搅拌设备搅拌均匀，生成石灰浆。
（3）烟气处理：将石灰浆通过喷射装置喷入烟气，与烟气中的二氧化硫进行接触反应。
反应生成的石膏颗粒会与烟气中的其它固体颗粒一同被捕集。
（4）石膏固液分离：将带有石膏颗粒的污水通过固液分离设备进行分离处理，固体石膏颗粒被收集，液体部分再进行后续处理或回收利用。
3. 设备选型根据处理规模和效果要求，选择适当规格的破碎机、搅拌设备、喷射装置和固液分离设备。
同时，还需要选择适合的管道、泵等辅助设备，以确保工艺的正常运行。
4. 运行参数根据实际情况和环保要求，确定工艺的运行参数，包括石灰石的投加量、石灰浆浓度、石灰浆与烟气的接触时间和温度等。
通过合理的调整这些参数，以达到二氧化硫的净化效果。
5. 管道布局和设备安装根据工艺流程，合理布局各个处理单元之间的管道连接，以实现石灰石破碎、石灰浆制备、烟气处理和固液分离等功能的连续运行。
同时，确保设备安装稳固可靠，并且容易进行维修和维护。
6. 控制系统设计设计适当的控制系统，监测并控制石灰石投加量、石灰浆浓度、喷射装置运行状态等参数，以保证工艺的稳定运行和净化效果的达标排放。
以上是一个简要的烟气脱硫设计方案示范，具体方案需要根据实际工程情况进行详细设计和调整。
此外，还需要符合相关法律法规的要求，并且可以根据不同地区和大气环境的变化进行优化调整。
烟气处理中的脱硫系统设计与计算目录烟气处理中的脱硫系统设计与计算 ................................................................................................. 1 1.1脱硫工艺选择 (1)①工艺流程复杂程度和成熟度 ..................................................................................................... 1 ②吸收剂获得难易及工艺技术指标 ............................................................................................. 2 ③脱硫副产物的利用情况 ............................................................................................................. 2 ④一次性投资和脱硫运行成本 ..................................................................................................... 2 ③吸收剂中的碳酸钙与溶液中的水和氢离子反应解离出钙离子。
......................................... 2 ④吸收塔内溶液中SO2-4、Ca2+和水反应生成石膏。
.............................................................. 2 1.2脱硫工艺流程介绍 ...................................................................................................................... 2 1.3石灰石（石灰）/石膏湿法脱硫主要工艺设计与选型 (3)1.3.1吸收塔设备及选型 ................................................................................................................ 3 1.3.2脱硫系统工艺设计 ................................................................................................................ 4 1.4 吸收塔附属设备的选型和设计 .. (8)1.4.1 循环系统的设计 .................................................................................................................. 8 1.4.2 氧化风机的设计及选型 ....................................................................................................... 9 1.4.3 氧化吸收池搅拌机的选型 ................................................................................................... 9 1.5 脱硫设计参数汇总 (9)1.1脱硫工艺选择表5-1 目前国内外应用较成熟的脱硫工艺烟气脱硫技术 电子束法 石灰石/石膏法新氨法 新氨法 工艺简易度简单 复杂 复杂 复杂 工艺技术指标脱硫率可达90%以上，脱硫剂利用率30%脱硫率95%,钙硫比1:1，脱硫剂利用率90%脱硫率85%~90%，脱硫剂利用率90%脱硫率85%~90%，脱硫剂利用率90%吸收剂获得难易一般 容易 一般 一般 脱硫副产物副产物可用作氮源或复合肥料，无二次污染副产物石膏能被综合再利用，不会形成二次污染副产物可直接用于工业硫酸生产 副产物可直接用于工业硫酸生产一次性投资 中等 较高 少 少 脱硫运行成本高低高高①工艺流程复杂程度和成熟度石灰石/石膏法和新氨法的工艺流程较为复杂，设备数量和种类多，而喷雾干燥法工艺相比较则比较简单，电子束法是四种工艺中流程和设备最简单的工艺。
某燃煤锅炉房烟气除尘脱硫系统设计一、背景介绍燃煤锅炉房是一个大型工业锅炉房，锅炉燃烧煤炭产生的烟气中含有大量的粉尘和二氧化硫等有害物质。
为了减少大气污染以及保护员工的健康和安全，需要对烟气进行除尘和脱硫处理。
二、整体设计思路该燃煤锅炉房烟气除尘脱硫系统设计的整体思路是先进行除尘处理，然后进行脱硫处理。
除尘设备选择电除尘器，脱硫设备选择湿法脱硫装置。
三、除尘系统设计除尘系统主要由电除尘器和风机组成。
电除尘器采用布袋式电除尘技术，布袋材料选择耐高温、耐腐蚀的玻璃纤维布袋。
根据锅炉燃烧煤炭产生的烟气量和粉尘浓度，确定了电除尘器的尺寸和数量。
电除尘器内部设置的高压电场通过高压直流电源供电，产生电场力使粉尘被捕集在布袋上，清洁的烟气经过排风管道排出。
为了保证系统的可靠性和运行效果，电除尘器需要定期清洗和维护。
脱硫系统主要由湿法脱硫装置、水泵和储液池组成。
湿法脱硫装置采用石灰石-石膏法脱硫技术。
石灰石经过破碎、磨细后与煤炭燃烧产生的二氧化硫反应生成石膏，同时产生大量的热量。
烟气经过预处理后进入湿法脱硫装置，与石灰石浆液进行反应，石膏经过沉淀后收集并处理。
水泵用于输送石灰石浆液和收集石膏产生的废水，储液池用于储存石灰石浆液。
五、控制系统设计控制系统主要由PLC控制系统和监控系统组成。
PLC控制系统用于对整个除尘脱硫系统进行自动化控制，包括设定相关参数、监测系统运行状态、报警，并实现与其他设备的联锁控制。
监控系统用于监测除尘脱硫系统的运行状态，包括各设备的工作状态、流量、压力等，并将数据发送到中央监控室进行实时监测和记录。
六、环境影响评价设计时需进行环境影响评价，包括对粉尘和二氧化硫排放浓度的限值、噪音和振动控制等方面的评估，并制定相应的环保措施和监测计划。
七、预算和进度计划根据以上设计要求，制定详细的预算和进度计划，包括设备采购、安装、调试和投产等工作。
以上是燃煤锅炉房烟气除尘脱硫系统的设计概述，详细设计需要进行更多的工程计算和技术选择，以及与相关部门和规范的沟通和协商。
湿法烟气脱硫设计及设备选型手册1. 概述在工业生产中，很多过程都会产生废气，其中包括含有二氧化硫等有害气体的烟气。
为了减少大气污染和保护环境，烟气脱硫技术就显得尤为重要。
湿法烟气脱硫技术是一种常用的脱硫方法，本手册将重点介绍湿法烟气脱硫的设计原理和设备选型，并提供给相关从业人员参考使用。
2. 湿法烟气脱硫的原理湿法烟气脱硫技术是利用水溶液与烟气进行接触，通过化学反应将二氧化硫等有害气体吸收到溶液中，从而达到脱硫的目的。
主要脱硫反应可以表示为： SO2 + 2H2O + 1/2O2 = H2SO4。
湿法脱硫过程中，进口烟气和吸收液充分接触，通过吸收和氧化的作用，将SO2等有害气体转化为硫酸，最终实现烟气净化。
3. 设备选型在湿法烟气脱硫系统中，主要设备包括吸收塔、循环泵、喷淋系统等。
根据工艺要求和工况条件，选择合适的设备对于湿法脱硫系统的运行效果至关重要。
首先需要考虑的是吸收塔的选型，包括塔径、塔高、填料类型等参数的确定。
其次是循环泵和喷淋系统的选型，需要考虑工作效率、能耗等指标。
另外，还要考虑设备的耐腐蚀性能和可靠性，确保设备在长期运行中能够稳定工作。
4. 设计原则在进行湿法烟气脱硫系统的设计时，需要考虑以下几个方面的原则：首先是脱硫效率，要求设备在不同运行条件下都能够稳定实现脱硫目标；其次是设备的能耗和运行成本，需要在满足脱硫要求的前提下，尽量降低设备的能耗；还要考虑设备的可维护性和安全性，保障设备长期稳定运行。
5. 总结与展望湿法烟气脱硫技术作为一种成熟的脱硫方法，在工业生产中应用广泛。
在未来，随着环保要求的不断提高，湿法脱硫技术还将得到进一步完善，设备性能将会更加优化。
加强对湿法烟气脱硫技术的研究和应用，对于促进工业生产的可持续发展和生态环境的保护具有重要意义。
6. 个人观点作为一种有效的烟气脱硫技术，湿法脱硫不仅可以有效净化烟气，减少大气污染，也能为工业生产提供良好的环境支持。
我个人认为，在今后的工业发展中，湿法烟气脱硫技术将会得到更广泛的应用，也会在性能和成本上得到更多的改进和提升。
目录一、课程设计目的 (2)二、设计课题内容与要求 (2)1、已知参数 (2)2、设计条件 (2)3、设计内容 (3)4、流程说明 (3)三、课程设计正文 (6)1、原始数据 (6)2、燃料灰渣计算 (8)3、FGD进口烟气量计算 (9)4、石灰石与石膏耗量 (13)5、除尘器出口飞灰浓度 (13)6、吸收塔设计计算 (14)7、烟气特性汇总 (17)四、小结与致谢 (17)1、计算结果分析 (17)2、本设计的优缺点 (18)3、设计感想 (18)五、附录（图） (19)六、参考文献 (19)一、课程设计目的通过课程设计进一步消化和巩固本课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。
通过设计，了解烟气脱硫工程设计中物料衡算的内容、方法及步骤，培养学生工程设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。
二、设计课题内容与要求1、已知参数（1） 校核煤质（详细数据见参考指导书）。
（2） 上海锅炉有限公司 SG220/9.8-M671 型号锅炉（详细数据见参考书）。
（3）环境温度20℃，空气中的水质量含量1%。
（4）石灰石品质：3CaCO 含量90%。
（5）电除尘器除尘效率99.7%。
（6）除尘器漏风系数0.03%。
（7）增压风机漏风系数0.01%。
2、设计条件 （1）脱硫效率 90% （2）氧化倍率 2 （3）Ca/S 摩尔比 1.03 （4）烟气流速 4.0m/s （5）雾化区停留时间 2.5s （6）液气比 133/m L （7）停留时间 5s3、设计内容（1）燃料灰渣斗计算。
（2）FGD系统延期量计算。
（3）石灰石与石膏耗量计算。
（4）除尘器出口飞灰计算。
（5）设计计算（氧化风量、蒸发水量、脱硫反应热、吸收塔内放热、水蒸发吸收、水平衡、石灰石用量、石膏产量、吸收塔尺寸、氧化槽尺寸核算等）。
（6）对本设计的评述或有关问题的分析讨论。
SO浓度参数。

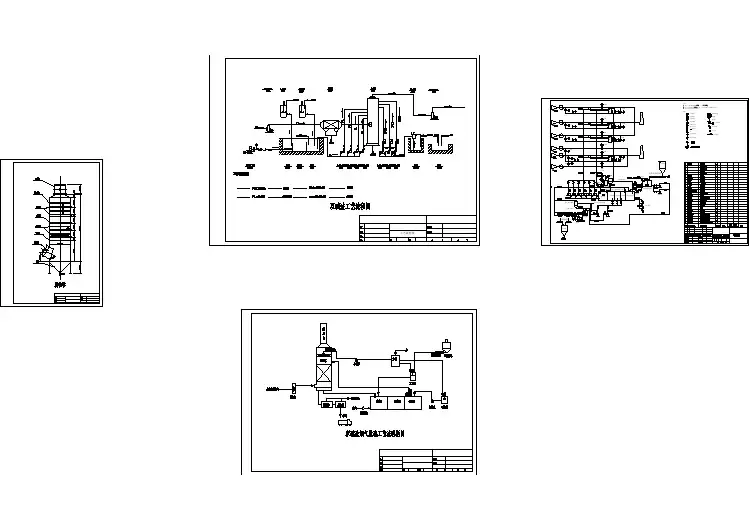

（7）吸收塔工艺流程图，并在图上标注系统主要的烟气流量与2（8）设计结果及概要一览表。
4、流程说明本课程设计采用的工艺为石灰石—石膏湿法全烟气脱硫工艺，吸收塔采用单回路喷淋塔工艺，含有氧化空气管道的浆池布置在吸收塔底部，氧化空气空压机（1用1备）安装独立风机房内，用以向吸收塔浆池提供足够的氧气和空气，一边亚硫酸钙进一步地氧化成硫酸钙，形成石膏。
SO吸收系统、排空及事FGD工艺系统主要由石灰石浆液制备系统、延期系统、2故浆液系统、石膏脱水系统、工艺水系统、废水系统、杂用和仪用压缩空气系统等组成。
工艺系统设计原则包括：（1）脱硫工艺采用湿式石灰石—石膏法。
（2）脱硫装置采用一炉一塔，每套脱硫装置的烟气处理能力为一台锅炉BMCR工况时的烟气量。
石灰石浆液制备和石膏脱水为两套脱硫装置公用。
脱硫效率按大于等于90%设计。
（3）脱硫系统设置100%烟气旁路，以保证脱硫装置在任何情况下不影响发电机组的安全运行。
（4）吸收剂制浆方式采用石灰石粉，在吸收剂浆液制备区加水制成浆液。
（5）脱硫副产品—石膏脱水后含游离水含量小于10%，为综合利用提供条件。
当脱硫石膏综合利用困难时，石膏脱水后经汽车运输抛弃至灰场。
烟气系统1、工艺描述从锅炉引风机后的总烟道上引出的烟气，通过增压风机升压接入烟气—烟气换热器降温，然后再进入吸收塔。
在吸收塔内脱硫净化，经除雾器除去水雾后，又经烟气—烟气换热器升温至80℃以上，再接入主体发电工程的烟道经烟囱排入大气。
在主体发电工程烟道上设置旁路挡板门，当锅炉启动、FGD装置故障、检修停运时，烟气由旁路挡板经烟囱排放。
2、设计原则每台炉系统中设置一台静叶可调轴流式增压风机，其性能适应锅炉负荷变化的要求。
设置烟气换热器，利用原烟气的热量加热净烟气。
在设计条件下能保证烟囱入口的延期温度不低于80℃。
在任何低负荷情况下，保证烟囱入口的延期温度不低于70℃。
在烟气脱硫装置的进、出口烟道上设置双挡板门用于锅炉运行期间的脱硫装置的隔断和维护，在旁路烟道上装设单挡板门。
系统设计合理布置烟道和挡板门，考虑锅炉低负荷运行工况。
吸收系统1、工艺描述石灰石浆液通过循环泵从吸收塔浆池送至塔内喷嘴系统，与烟气接触发生化学SO，在吸收塔循环浆池中利用氧化空气将亚硫酸钙氧化生成硫酸反应吸收烟气中的2钙。
石膏排出泵将石膏浆液从吸收塔送到石膏脱水系统，脱硫后烟气夹带的液滴在SO吸收系统包括：吸收塔、吸收塔浆液循环和搅拌、吸收塔出口的除雾器中收集。
2石膏浆液排出、烟气除雾和氧化空气等几个部分，还包括辅助的放空、排空设施。
3、设计原则SO吸收设备尽可能模块化设计。
包括吸收塔和整个循环浆池。
液柱的设计能保2SO的去除量。
证2吸收浆液将从搅拌的吸收塔浆液池由泵送至喷嘴系统，浆液向上喷射，并在重力作用下回到反应池，在上升和下降过程中吸收SO，吸收浆液将收集在吸收塔浆池2内返回喷嘴循环利用。
吸收塔循环浆池中无需加入硫酸或其他化合物就能用就地增强浆液氧化的方法完成亚硫酸钙的氧化。
吸收塔循环浆池溶剂保证吸收塔排出石膏的品质要求。
尽可能通过消除死角和其他诸如在贮槽中设置搅拌器的措施来避免浆液沉淀。
吸收塔地面完全排空液体。
石灰石浆液制备系统1、工艺描述将石灰石粉通过管道送入钢制石灰石粉仓内，再由称重给料机送到石灰石浆液箱内加水制成浆液，然后经石灰石浆液泵送至吸收塔。
2、设计原则石灰石粉仓的设计有除尘装置，石灰石粉仓的容量按两台锅炉在BMCR工况运行5天的吸收剂耗量设计。
全套吸收剂供应系统满足FGD所有可能的负荷范围。
石膏脱水系统1、工艺描述吸收塔的石膏浆液通过石膏排出泵送出，浓缩后的石膏浆液进入真空皮带脱水机，进入真空皮带脱水机的石膏浆液经脱水处理后表面含水率不大于10%，由皮带输送机送入石膏储存间存放待运，可供综合利用。
石膏旋流站出来的溢流浆液进入滤布冲洗水收集池，用泵送回吸收塔。
石膏旋流站浓缩后的浆液全部送到真空皮带机进行脱水运行。
为了控制脱硫石膏中氯离子等成分的含量，确保石膏品质，在石膏脱水过程中用水碓石膏及滤布进行冲洗，石膏过滤水收集在滤液箱中，然后用泵送到石灰石制浆系统或返回吸收塔。
2、设计原则每台炉设一套石膏旋流站。
一套石膏旋流站各有一个石膏浆液缓冲箱，并配有搅拌器。
系统设置一台真空皮带脱水机。
系统设置一个石膏储存间。
石膏储存间设有铲车等装运设施。
排放及事故系统工艺描述和设计原则FGD内设置一个事故浆液箱，事故浆液箱的容量能够满足单个吸收塔检修排空时和其他浆液排空的要求。
吸收塔浆池检修需要排空时，吸收塔的石膏浆液输送至事故浆液箱。
事故浆液箱设浆液返回泵（将浆液送回吸收塔）一台。
FGD装置的浆液管道和浆液泵等，在停运时进行冲洗，其冲洗水就近收集在各个区域设置的集水坑内，然后用泵送至事故浆液箱或吸收塔浆池。
三、课程设计正文1、原始数据2、燃料灰渣计算3、FGD进口烟气量计算4、石灰石与石膏耗量5、除尘器出口飞灰浓度6、吸收塔设计计算7、烟气特性汇总四、小结与致谢1、计算结果分析⑴脱硫塔热平衡分析：吸收塔内放热37678954kJ/h，蒸发水吸收36670489 kJ/h，余热为1008465kJ/h，热偏差为-2.7%，小于4%设计要求。
故本设计合理，符合实际情况。
⑵脱硫塔水平衡分析：吸收塔进出口水量均为47894kg/h,处于平衡状态，故设计合理。
⑶脱硫效率分析：FGD脱硫塔进口二氧化硫浓度为3955.758mg/Nm³，出口SO2浓度为351.6 mg/Nm³，脱硫效率大于90%，符合设计要求。
2、本设计的优缺点优点：思路明确，条理清晰，计算完整，详细，利用EXCEL计算软件进行计算，效率得到很大提高且便于数据处理与调整。
缺点：计算不够精细，公式繁杂！数据取值的随机性较大，准确性值得商榷。
3、设计感想经过两周的奋战我的课程设计终于完成了，在没有做课程设计以前觉得课程设计只是对所学知识的单纯总结，但是通过这次做课程设计发现自己的看法有点太片面。
课程设计不仅是对前面所学知识的一种检验，而且也是对自己能力的一种提高。
通过这次课程设计使我明白了自己原来知识还比较欠缺。
自己要学习的东西还太多，以前老是觉得自己什么东西都会，什么东西都懂，有点眼高手低。
通过这次课程设计，我才明白，学习是一个长期积累的过程，在以后的工作、生活中都应该不断的学习，努力提高自己知识和综合素质。
在这次课程设计中也使我们的同学关系更进一步了，同学之间互相帮助，有什么不懂的大家在一起商量，听听不同的看法对我们更好的理解知识，所以在这里非常感谢帮助我的同学。
我的心得也就这么多了，总之，不管学会的还是没学会的，的确觉得困难比较多，真是万事开头难，不知道如何入手。
最后终于做完了有种如释重负的感觉。
此外，还得出一个结论：知识必须通过应用才能实现其价值！有些东西以为学会了，但真正到用的时候才发现是两回事，所以我认为只有到真正会用的时候才是真的学会了。
在此要感谢我们的指导老师谭老师对我们悉心的指导，感谢老师给我们的帮助。
在设计过程中，我通过查阅大量有关资料，与同学交流经验和自学，并向老师请教等方式，使自己学到了不少知识，也经历了不少艰辛，但收获同样巨大。
在整个设计中我懂得了许多东西，也培养了我独立工作的能力，树立了对自己工作能力的信心，相信会对今后的学习工作生活有非常重要的影响。
而且大大提高了动手的能力，使我充分体会到了在创造过程中探索的艰难和成功时的喜悦。
虽然这个设计做的也不太好，但是在设计过程中所学到的东西是这次课程设计的最大收获和财富，使我终身受益。
五、附录（图）六、参考文献[1] 孙克勤、钟秦等编《火电厂烟气脱硫系统设计、建造和运行》，北京：化学工业出版社，2005。
[2] 苏亚欣等编《燃煤氮氧化物排放控制技术》，北京：化学工业出版社，2004。
[3] 郭东明等编《脱硫工程技术与设备》，北京：化学工业出版社，2007。
[4] 钟秦等编《烟气脱硫脱销技术及工程实例》，北京：化学工业出版社，2007。
[5] 王文宗、武文江等编《火电厂烟气脱硫及脱销实用技术》，中国水利水电出版社，2009。
[6] 叶江明等编《电厂锅炉原理及设备》，中国电力出版社，2007。
[7] 钟秦、陈迁乔等编《化工原理》（第二版），2007.8。
