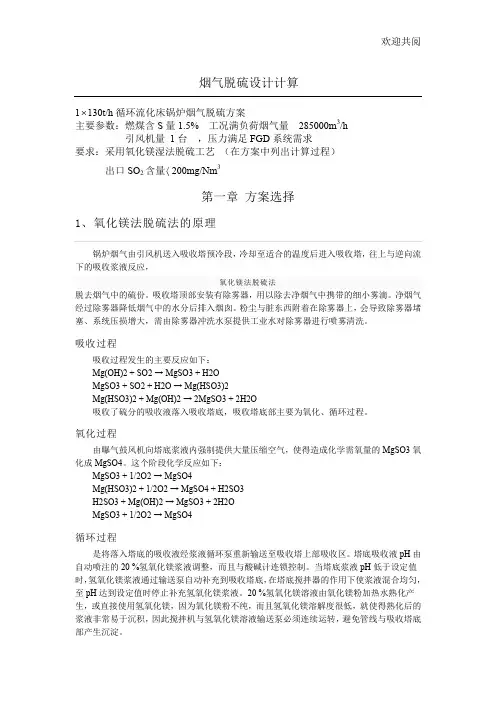

烟气脱硫设计计算1130t/h 循环流化床锅炉烟气脱硫方案主要参数：燃煤含 S 量1.5% 工况满负荷烟气量285000m3/h引风机量 1台，压力满足 FGD 系统需求要求：采用氧化镁湿法脱硫工艺（在方案中列出计算过程）出口 SO2含量200mg/Nm 3第一章方案选择1、氧化镁法脱硫法的原理锅炉烟气由引风机送入吸收塔预冷段，冷却至适合的温度后进入吸收塔，往上与逆向流下的吸收浆液反应，氧化镁法脱硫法脱去烟气中的硫份。
吸收塔顶部安装有除雾器，用以除去净烟气中携带的细小雾滴。
净烟气经过除雾器降低烟气中的水分后排入烟囱。
粉尘与脏东西附着在除雾器上，会导致除雾器堵塞、系统压损增大，需由除雾器冲洗水泵提供工业水对除雾器进行喷雾清洗。
吸收过程吸收过程发生的主要反应如下：Mg(OH)2 + SO2→ MgSO3 + H2OMgSO3 + SO2 + H2O→ Mg(HSO3)2Mg(HSO3)2 + Mg(OH)2→ 2MgSO3 + 2H2O吸收了硫分的吸收液落入吸收塔底，吸收塔底部主要为氧化、循环过程。
氧化过程由曝气鼓风机向塔底浆液内强制提供大量压缩空气，使得造成化学需氧量的MgSO3 氧化成 MgSO4 。
这个阶段化学反应如下：MgSO3 + 1/2O2→ MgSO4Mg(HSO3)2 + 1/2O2→ MgSO4 + H2SO3H2SO3 + Mg(OH)2→ MgSO3 + 2H2OMgSO3 + 1/2O2 → MgSO4循环过程是将落入塔底的吸收液经浆液循环泵重新输送至吸收塔上部吸收区。
塔底吸收液pH 由自动喷注的20 %氢氧化镁浆液调整，而且与酸碱计连锁控制。
当塔底浆液pH 低于设定值时，氢氧化镁浆液通过输送泵自动补充到吸收塔底，在塔底搅拌器的作用下使浆液混合均匀，至 pH 达到设定值时停止补充氢氧化镁浆液。
20 %氢氧化镁溶液由氧化镁粉加热水熟化产生，或直接使用氢氧化镁，因为氧化镁粉不纯，而且氢氧化镁溶解度很低，就使得熟化后的浆液非常易于沉积，因此搅拌机与氢氧化镁溶液输送泵必须连续运转，避免管线与吸收塔底部产生沉淀。
烟气脱硫设计计算
烟气脱硫设计计算烟气脱硫是一种用于控制和减少燃烧过程中排放的二氧化硫（SO2）的技术手段。
SO2是一种有害气体，其排放对环境和人类健康造成严重影响。
烟气脱硫的设计计算涉及到多个方面，如脱硫剂选择、脱硫效率计算、废水处理等。
在烟气脱硫设计计算中，首先需要选择合适的脱硫剂。
常用的脱硫剂包括石灰石、石膏等。
脱硫剂的选择应考虑其成本、可获得性以及与废气中其他成分的相互作用等。
一般来说，选择含有较高钙含量的石灰石能够达到比较好的脱硫效果。
脱硫效率的计算是烟气脱硫设计的关键环节。
脱硫效率是指系统中硫的去除率。
常用的脱硫效率计算公式为：脱硫效率（%）=（SO2进-SO2出）/SO2进×100其中，SO2进和SO2出分别表示烟气中进入和出口的SO2浓度。
脱硫效率的计算需要准确测量这两个参数。
测量SO2浓度的方法包括湿法（如碘液法、苏金孚法等）和干法（如紫外线光谱法等）。
根据实际情况，选择合适的测量方法。
废水处理也是烟气脱硫设计中重要的环节。
在石灰石湿法脱硫中，产生的废水中含有大量的钙离子和硫离子。
废水的处理需要通过中和、沉淀等过程来除去其中的污染物。
一种常用的废水处理方法是利用石膏脱硫法中产生的石膏作为副产物，可以通过进一步的处理将其中的污染物去除。
在烟气脱硫设计计算中，还需要考虑一些其他因素，如烟气的温度、湿度、流量等，以及设备的尺寸、系统的布置等。
这些因素将直接影响脱硫效率和处理效果。
总之，烟气脱硫的设计计算是一项复杂的工程，需要考虑多个因素。
合理选择脱硫剂、准确测量SO2浓度、有效处理废水，以及考虑其他因素，能够有效地控制和减少烟气中的SO2排放，保护环境和人类健康。
烟气脱硫简单设计计算
烟气脱硫设计计算1⨯130t/h循环流化床锅炉烟气脱硫方案主要参数：燃煤含S量1.5% 工况满负荷烟气量 285000m3/h引风机量 1台 .压力满足FGD系统需求要求：采用氧化镁湿法脱硫工艺（在方案中列出计算过程）出口SO2含量〈200mg/Nm3第一章方案选择1、氧化镁法脱硫法的原理锅炉烟气由引风机送入吸收塔预冷段.冷却至适合的温度后进入吸收塔.往上与逆向流下的吸收浆液反应.氧化镁法脱硫法脱去烟气中的硫份。
吸收塔顶部安装有除雾器.用以除去净烟气中携带的细小雾滴。
净烟气经过除雾器降低烟气中的水分后排入烟囱。
粉尘与脏东西附着在除雾器上.会导致除雾器堵塞、系统压损增大.需由除雾器冲洗水泵提供工业水对除雾器进行喷雾清洗。
吸收过程吸收过程发生的主要反应如下：Mg(OH)2 + SO2 → MgSO3 + H2OMgSO3 + SO2 + H2O → Mg(HS O3)2Mg(HSO3)2 + Mg(OH)2 → 2MgSO3 + 2H2O吸收了硫分的吸收液落入吸收塔底.吸收塔底部主要为氧化、循环过程。
氧化过程由曝气鼓风机向塔底浆液内强制提供大量压缩空气.使得造成化学需氧量的MgSO3氧化成MgSO4。
这个阶段化学反应如下：MgSO3 + 1/2O2 → MgSO4Mg(HSO3)2 + 1/2O2 → MgSO4 + H2SO3H2SO3 + Mg(OH)2 → MgSO3 + 2H2OMgSO3 + 1/2O2 → MgSO4循环过程是将落入塔底的吸收液经浆液循环泵重新输送至吸收塔上部吸收区。
塔底吸收液pH由自动喷注的20 %氢氧化镁浆液调整.而且与酸碱计连锁控制。
当塔底浆液pH低于设定值时.氢氧化镁浆液通过输送泵自动补充到吸收塔底.在塔底搅拌器的作用下使浆液混合均匀.至pH达到设定值时停止补充氢氧化镁浆液。
20 %氢氧化镁溶液由氧化镁粉加热水熟化产生.或直接使用氢氧化镁.因为氧化镁粉不纯.而且氢氧化镁溶解度很低.就使得熟化后的浆液非常易于沉积.因此搅拌机与氢氧化镁溶液输送泵必须连续运转.避免管线与吸收塔底部产生沉淀。
烟气脱硫设计计算
烟气脱硫工艺吸收塔设计和选型4.1吸收塔的设计吸收塔是脱硫装置的核心，是利用石灰石和亚硫酸钙来脱去烟气中二氧化硫气体的主要设备，要保证较高的脱硫效率，必须对吸收塔系统进行详细的计算，包括吸收塔的尺寸设计，塔内喷嘴的配置，吸收塔底部搅拌装置的形式的选择、吸收塔材料的选择以及配套结构的选择（包括法兰、人孔等）。
4.1.1 吸收塔的直径和喷淋塔高度设计本脱硫工艺选用的吸收塔为喷淋塔，喷淋塔的尺寸设计包括喷淋塔的高度设计、喷淋塔的直径设计4.1.1.1 喷淋塔的高度设计 喷淋塔的高度由三大部分组成，即喷淋塔吸收区高度、喷淋塔浆液池高度和喷淋塔除雾区高度。
但是吸收区高度是最主要的，计算过程也最复杂，次部分高度设计需将许多的影响因素考虑在内。
而计算喷淋塔吸收区高度主要有两种方法：（1） 喷淋塔吸收区高度设计（一）达到一定的吸收目标需要一定的塔高。
通常烟气中的二氧化硫浓度比较低。
吸收区高度的理论计算式为h=H 0×NTU (1)其中：H0为传质单元高度：H 0=G m /(k y a)（k a 为污染物气相摩尔差推动力的总传质系数，a 为塔内单位体积中有效的传质面积。
）NTU 为传质单元数，近似数值为NTU=(y 1-y 2)/ △y m ，即气相总的浓度变化除于平均推动力△y m =（△y 1-△y 2）/ln(△y 1/△y 2)(NTU 是表征吸收困难程度的量，NTU 越大，则达到吸收目标所需要的塔高随之增大。
根据（1）可知：h=H0×NTU=)ln()()(***22*11*22*112121y y y y y y y y y y a k G y y y a k G y m m y m ------=∆- a k y =a k Y =9.81×1025.07.04W G -]4[82.0W a k L ∂=]4[ (2)其中：y 1,y 2为脱硫塔内烟气进塔出塔气体中SO 2组分的摩尔比，kmol(A)/kmol(B)*1y ,*2y 为与喷淋塔进塔和出塔液体平衡的气相浓度，kmol(A)/kmol(B)k y a 为气相总体积吸收系数，kmol/(m 3.h ﹒kp a )x 2，x 1为喷淋塔石灰石浆液进出塔时的SO 2组分摩尔比，kmol(A)/kmol(B)G 气相空塔质量流速，kg/(m 2﹒h)W 液相空塔质量流速，kg/(m 2﹒h)y 1×=mx 1, y 2×=mx 2 (m 为相平衡常数，或称分配系数，无量纲)k Y a 为气体膜体积吸收系数，kg/(m 2﹒h ﹒kPa)k L a 为液体膜体积吸收系数，kg/(m 2﹒h ﹒kmol/m 3)式（2）中∂为常数，其数值根据表2[4]表3 温度与∂值的关系采用吸收有关知识来进行吸收区高度计算是比较传统的高度计算方法，虽然计算步骤简单明了，但是由于石灰石浆液在有 喷淋塔自上而下的流动过程中由于石灰石浓度的减少和亚硫酸钙浓度的不断增加，石灰石浆液的吸收传质系数也在不断变化，如果要算出具体的瞬间数值是不可能的，因此采用这种方法计算难以得到比较精确的数值。
烟气脱硫简单设计计算讲解

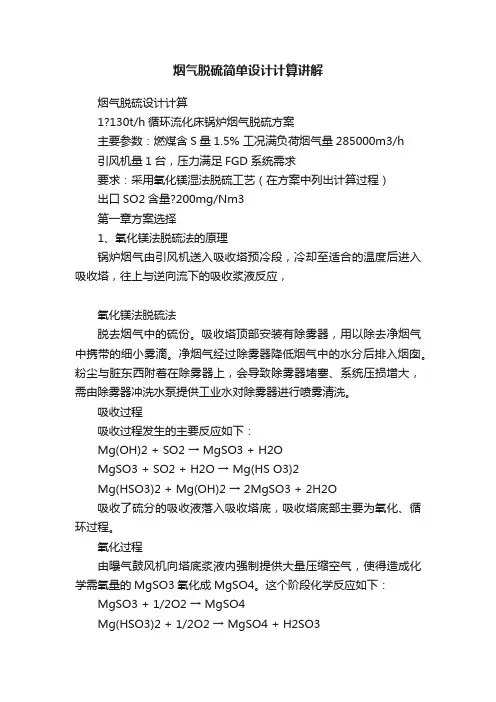

烟气脱硫简单设计计算讲解烟气脱硫设计计算1?130t/h循环流化床锅炉烟气脱硫方案主要参数：燃煤含S量1.5% 工况满负荷烟气量285000m3/h引风机量1台，压力满足FGD系统需求要求：采用氧化镁湿法脱硫工艺（在方案中列出计算过程）出口SO2含量?200mg/Nm3第一章方案选择1、氧化镁法脱硫法的原理锅炉烟气由引风机送入吸收塔预冷段，冷却至适合的温度后进入吸收塔，往上与逆向流下的吸收浆液反应，氧化镁法脱硫法脱去烟气中的硫份。
吸收塔顶部安装有除雾器，用以除去净烟气中携带的细小雾滴。
净烟气经过除雾器降低烟气中的水分后排入烟囱。
粉尘与脏东西附着在除雾器上，会导致除雾器堵塞、系统压损增大，需由除雾器冲洗水泵提供工业水对除雾器进行喷雾清洗。
吸收过程吸收过程发生的主要反应如下：Mg(OH)2 + SO2 → MgSO3 + H2OMgSO3 + SO2 + H2O → Mg(HS O3)2Mg(HSO3)2 + Mg(OH)2 → 2MgSO3 + 2H2O吸收了硫分的吸收液落入吸收塔底，吸收塔底部主要为氧化、循环过程。
氧化过程由曝气鼓风机向塔底浆液内强制提供大量压缩空气，使得造成化学需氧量的MgSO3氧化成MgSO4。
这个阶段化学反应如下：MgSO3 + 1/2O2 → MgSO4Mg(HSO3)2 + 1/2O2 → MgSO4 + H2SO3H2SO3 + Mg(OH)2 → MgSO3 + 2H2OMgSO3 + 1/2O2 → MgSO4循环过程是将落入塔底的吸收液经浆液循环泵重新输送至吸收塔上部吸收区。
塔底吸收液pH由自动喷注的20 %氢氧化镁浆液调整，而且与酸碱计连锁控制。
当塔底浆液pH低于设定值时，氢氧化镁浆液通过输送泵自动补充到吸收塔底，在塔底搅拌器的作用下使浆液混合均匀，至pH达到设定值时停止补充氢氧化镁浆液。
20 %氢氧化镁溶液由氧化镁粉加热水熟化产生，或直接使用氢氧化镁，因为氧化镁粉不纯，而且氢氧化镁溶解度很低，就使得熟化后的浆液非常易于沉积，因此搅拌机与氢氧化镁溶液输送泵必须连续运转，避免管线与吸收塔底部产生沉淀。
《烟气处理中的脱硫系统设计与计算》4500字
烟气处理中的脱硫系统设计与计算目录烟气处理中的脱硫系统设计与计算 ................................................................................................. 1 1.1脱硫工艺选择 (1)①工艺流程复杂程度和成熟度 ..................................................................................................... 1 ②吸收剂获得难易及工艺技术指标 ............................................................................................. 2 ③脱硫副产物的利用情况 ............................................................................................................. 2 ④一次性投资和脱硫运行成本 ..................................................................................................... 2 ③吸收剂中的碳酸钙与溶液中的水和氢离子反应解离出钙离子。
......................................... 2 ④吸收塔内溶液中SO2-4、Ca2+和水反应生成石膏。
.............................................................. 2 1.2脱硫工艺流程介绍 ...................................................................................................................... 2 1.3石灰石（石灰）/石膏湿法脱硫主要工艺设计与选型 (3)1.3.1吸收塔设备及选型 ................................................................................................................ 3 1.3.2脱硫系统工艺设计 ................................................................................................................ 4 1.4 吸收塔附属设备的选型和设计 .. (8)1.4.1 循环系统的设计 .................................................................................................................. 8 1.4.2 氧化风机的设计及选型 ....................................................................................................... 9 1.4.3 氧化吸收池搅拌机的选型 ................................................................................................... 9 1.5 脱硫设计参数汇总 (9)1.1脱硫工艺选择表5-1 目前国内外应用较成熟的脱硫工艺烟气脱硫技术 电子束法 石灰石/石膏法新氨法 新氨法 工艺简易度简单 复杂 复杂 复杂 工艺技术指标脱硫率可达90%以上，脱硫剂利用率30%脱硫率95%,钙硫比1:1，脱硫剂利用率90%脱硫率85%~90%，脱硫剂利用率90%脱硫率85%~90%，脱硫剂利用率90%吸收剂获得难易一般 容易 一般 一般 脱硫副产物副产物可用作氮源或复合肥料，无二次污染副产物石膏能被综合再利用，不会形成二次污染副产物可直接用于工业硫酸生产 副产物可直接用于工业硫酸生产一次性投资 中等 较高 少 少 脱硫运行成本高低高高①工艺流程复杂程度和成熟度石灰石/石膏法和新氨法的工艺流程较为复杂，设备数量和种类多，而喷雾干燥法工艺相比较则比较简单，电子束法是四种工艺中流程和设备最简单的工艺。
烟气脱硫设计计算范例
2.4.干烟气总量为：
( VCO2 VN2 VSO2 VO2 ) 83.89 1000 30.4355 Q 22.4 897455.93 (kg / hr )
2.5.冷却增湿水量
M水 =（0.07624-0.0391）×897455.93 = 33538.49（kg / hr） = 33.54 (t / hr)
6. 离心机
进口水量为： 44017.08 (kg/hr) 固体含量： 6846.447816(kg/hr) 进口含固量≤ 15.00% 出口含固量≥70.00% MgSO3.xH2O溶解度,47.54℃时为1.4（g/100g） xH2O质量 = 523.8033（kg/hr） 溶解的MgSO3· 出口混合物质量： 9032.3493 （kg/hr） xH2O质量： 6078.7592（kg/hr） 混合物中MgSO3· 混合物中杂质质量： 243.8854（kg/hr） 混合物中表液质量： 2953.5902（kg/hr） 出口分离液质量： 34984.7337（kg/hr） xH2O质量： 523.8033（kg/hr） 分离液中MgSO3·
水分68774.50（kg/hr）
除雾器冲洗水
吸
出烟量（标态,湿态） 782687.69 （Nm3/hr ）
16000 （kg/hr） 循环浆液量
收
塔
水分69027.33 （kg/hr）
2821.86 （kg/hr）
补充水 27984.29（kg/hr）
浆液，20% 1hr）
MgO + H2O SO2+ Mg(OH)2+ 5H2O SO2+ MgSO3· 2O 6H Mg(OH)2 MgSO3· 2O 6H ——7-1 ——7-2
脱硫和烟气量计算书.doc

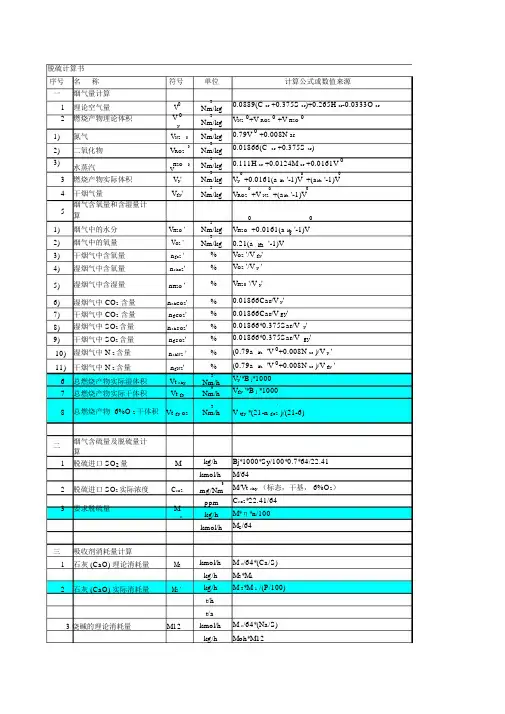

脱硫计算书序号名称符号一烟气量计算1 理论空气量V02 燃烧产物理论体积V 0y1) 氮气V N2 02) 二氧化物V RO2 03)水蒸汽H2O 0V3 燃烧产物实际体积V y'4 干烟气量V gy'5 烟气含氧量和含湿量计算1) 烟气中的水分V H2O '2) 烟气中的氧量V O2 '3) 干烟气中含氧量n go2 '4) 湿烟气中含氧量n sho2'5) 湿烟气中含湿量n H2O '6) 湿烟气中 CO2含量n shCO2'7) 干烟气中 CO2含量n gCO2'8) 湿烟气中 SO2含量n shSO2'9) 干烟气中 SO2含量n gSO2'10) 湿烟气中 N 2含量n shN2 '11) 干烟气中 N 2含量n gN2'6 总燃烧产物实际湿体积Vt shy7 总燃烧产物实际干体积Vt gy8 总燃烧产物 6%O 2干体积Vt gy-O2二烟气含硫量及脱硫量计算1 脱硫进口 SO2量M2 脱硫进口 SO2实际浓度C so23 要求脱硫量Ms三吸收剂消耗量计算1 石灰 (CaO) 理论消耗量M32 石灰 (CaO) 实际消耗量M3 '3 烧碱的理论消耗量M12单位3Nm/kg3Nm/kg3Nm/kg3Nm/kg3Nm/kg3Nm/kg3Nm/kg3Nm/kg3Nm/kg%%%%%%%%%3Nm/h3Nm/h3Nm/hkg/hkmol/h3mg/Nmppmkg/hkmol/hkmol/hkg/hkg/ht/ht/akmol/hkg/h计算公式或数值来源0.0889(C ar +0.375S ar)+0.265H ar-0.0333O arV N20+V RO20 +V H2O00.79V 0 +0.008N ar0.01866(C ar +0.375S ar)0.111H ar +0.0124M ar +0.0161V 0000V y +0.0161(a lfa '-1)V +(a lfa '-1)V000V RO2 +V N2 +(a lfa '-1)V00V H2O +0.0161(a lfa '-1)V0.21(a lfa '-1)VV O2 '/V gy'V O2 '/V y 'V H20 '/V y'0.01866Car/V y'0.01866Car/V gy'0.01866*0.375Sar/V y'0.01866*0.375Sar/V gy'(0.79a lfa 'V 0+0.008N ar )/V y '(0.79a lfa 'V 0+0.008N ar )/V gy 'V y'*B j*1000V gy '*B j *1000'V tgy *(21-n go2 )/(21-6)Bj*1000*Sy/100*0.7*64/22.41M/64M/Vt shy（标态，干基， 6%O2）C so2*22.41/64M*η*n/100M s/64M s/64*(Ca/S)M3*M1M 3*M 1 /(P/100)M s/64*(Na/S)Moh*M12NaOH的实际耗量四脱硫产物计算1.2H2O生成量M CaSO4 43 脱硫产物中飞灰含量M5引风机出口飞灰总量m24 未反应的 CaCO3 M65带入的杂质M CaCO3 76 脱硫产物总量M87 皮带机出口石膏产量M98 石膏纯度n19 总的脱硫产物量M8 '10 皮带机出口的石膏总产M ' 量911年石膏生成量kg/ht/h M s/64*M 10/1000t/h m2 *2/3t/h V tgy-o2 *m ht/h M 3/(ca/s)*((ca/s)-1)) t/h M 3'*(1-P/100)t/h M 4+M 5+M6+M7t/h M 8/0.9%M 4/M8t/h M 8t/h M 9t/ 年M 9'*H五脱硫耗水量计算1吸收塔蒸发水量 (假定吸收塔内温度为 50℃ ,工业水温 10℃ )1) 1kg 水蒸发需要热量 : m sh kj/kg(50-10)*4.18+2510脱硫反应热蒸发水量(CaCO 3+SO2 +1/2O 2 +H 2O----CaSO 4 .2H2 O+339kJ/mol)msh12)烟气降温蒸发水量 (未计放热损失热交换器烟气比热i1i 2ti 3塔内烟气放热量Q1塔内烟气放热蒸发水量m sh23) 单塔蒸发水量M we单塔蒸发水汽体积Vwe2脱硫耗水量1) 脱硫结晶水M gyc2) 脱硫渣表面水M gys3) FGD废水M ww4) 脱硫蒸发水量M we5) 清洁冲洗水M gyw6) 泵与风机冷却用水M wq 7）单套脱硫装置耗水量M w 8）总的脱硫装置耗水量M w't/h Ms/64*339/m sh)放热端 : 126------t 吸热端 : 50----85kcal/Nm 3 .100 ℃℃kcal/Nm 3 .200 ℃℃kcal/Nm 3 .插值法 : tpy℃插值法求 85℃比热℃t=126-i 2*(85-50)/i 1kcal/Nm 3 . 插值法 : t℃kJ/h V ' * i 3 *4.18*(t-50)t/h Q1 /m sht/h m sh1+m sh23 6Nm/h M we/18*10 *22.4/1000t/h M 4/M 10 *(2*18)t/h M 9*0.1t/h(B j*0.063%*1000+(M gyc +M gys +M we)*1000*0.000018-Vt gy *0.4*0.000001-M 9*1000*0.01%)/0.02/1000 t/ht/h 估计t/h 估计t/h M gyc +M gys+M ww +M we+M gyw +M wqt/h n*M w六氧化空气量计算1 需氧量Vo2 2 需空气量V k七主要参数汇总1 吸收塔进口烟气量V'2 吸收塔出口烟气量V"3 脱水机出口石膏M94 旋流站出口石膏浆液量M115 石膏旋流站出口回流量M126 吸收塔排出浆液量M137 石灰石粉耗量M3 '8 工艺水量M w9 FGD废水Mww 八主要设备选择1吸收塔烟气流速ν烟气量Q计算直径 D液气接触时间S吸收塔高度H液气比L/G浆液循环量Qc浆液停留时间T吸收塔浆池容积V12 石灰粉仓容积3 石灰浆池容积kg/h SO 2---1/2O 2kmol/h Vo2/323V o2 /32*22.41/0.21Nm/h一台炉的数据3Nm/h3Vt shy +V k-V o2+V we-V so2Nm/ht/h 含水 10%t/h M 8/0.5( 含水 50%)t/h M13-M11-Mww( 不包括废水 ) t/h M8/0.15( 含水 85%)t/ht/h 包括冷却水等t/hm/s取值3m/h V"*(273+50)/273m（ 4*Q/3.14/ ν /3600) 0.5s取值m ν *S取值3(L/G)*V"/1000m/hmin 取值m3 Qc*T/60m3 按 7天储量： M3 ' ×7×24/0.9 m3按 4小时储量： M 3'×4/0.3/1.219计算结果备注5.505.834.351.020.469.368.840.510.738.237.78烟气带水按13.0013％考虑10.7011.330.220.2475.8180.21969731一台炉843666一台炉718145一台炉1149.0324458.42 一台炉69.666208.252173.864235.50 一台炉66.1869.493891.374864.21 一台炉4.86 45638913.69 453.96013.31132.36270.1211.382.553.820.190.9715.0916.7675.4415.0916.76134116二台炉2677.208.380.33000.33500.33130.329391.220.329622023929282.2690.64112802.4014.540.01911.9690.6410.002.00129.17129.17二台炉0.0062 0.030158 0.000502635 0.071374 0.0034 0.016538 0.000179764 0.0309190.0677061058.8833.093531.16969731108387616.7630.1858.45100.594.86114 118.7915 129.1711.963.80128238810.933.5013.303.003251.631083.886.00325.16 3.47801.1653.20。
烟气脱硫简单设计计算讲解
运行可靠
镁法脱硫相对于钙法的最大优势是系统不会发生设备结垢堵塞问题，能保证整个脫硫系 统能够安全有效的运行，同时镁法PH值控制在6.0-6.5之间，在这种条件下设备腐蚀问题 也得到了一定程度的解决。总的来说，镁法脱硫在实际工程中的安全性能拥有非常有力的保
第二章设计计算
1
《通知》规泄二氧化硫的排放量可以按实际监测或物料衡算法计算，由于火力发电厂烟 气监测装置的应用并没有普及，因此大多采用物料平衡方法进行计算：
2、2旁路烟道尺寸
旁路烟道主要用于脱硫塔在检修或出现故障需要紧急停止运行，防止对塔体及内部设 备造成损害而设立的烟气旁路输送烟道。烟气的流速取15m/s,烟道与主烟道相连接，所以 其高度应与已有烟道相同，便于施工，取高为2.1m：烟气量为全部工况下最大烟气量，即285000m3/h,则烟道的宽度为2.5m。
镁法脱硫优点
技术成熟
氧化镁脱硫技术是一种成熟度仅次于钙法的脫硫工艺，氧化镁脱硫工艺在世界各地都有 非常多的应用业绩，其中在日本已经应用了100多个项目，台湾的电站95%是用氧化镁法, 另外在美国、徳国等地都已经应用，并且目前在我国部分地区已经有了应用的业绩。
原料来源充足
在我国氧化镁的储量十分可观，目前已探明的氧化镁储藏量约为160亿吨，占全世界的80%左右。其资源主要分布在辽宁、山东、四川、河北等省，其中辽宁占总量的84.7%,其 次是山东莱州，占总量的10%,其它主要是在河北邢台大河，四川干洛岩岱、汉源，甘肃 肃北、别盖等地。因此氧化镁完全能够作为脱硫剂应用于电厂的脱硫系统中去。
273+130
脱硫塔进口二氧化硫的含量C1
2727-200
需要的脱硫效率为：n= —―x100%=92.7%
2727
2.
镁法脱硫相对于钙法的最大优势是系统不会发生设备结垢堵塞问题，能保证整个脫硫系 统能够安全有效的运行，同时镁法PH值控制在6.0-6.5之间，在这种条件下设备腐蚀问题 也得到了一定程度的解决。总的来说，镁法脱硫在实际工程中的安全性能拥有非常有力的保
第二章设计计算
1
《通知》规泄二氧化硫的排放量可以按实际监测或物料衡算法计算，由于火力发电厂烟 气监测装置的应用并没有普及，因此大多采用物料平衡方法进行计算：
2、2旁路烟道尺寸
旁路烟道主要用于脱硫塔在检修或出现故障需要紧急停止运行，防止对塔体及内部设 备造成损害而设立的烟气旁路输送烟道。烟气的流速取15m/s,烟道与主烟道相连接，所以 其高度应与已有烟道相同，便于施工，取高为2.1m：烟气量为全部工况下最大烟气量，即285000m3/h,则烟道的宽度为2.5m。
镁法脱硫优点
技术成熟
氧化镁脱硫技术是一种成熟度仅次于钙法的脫硫工艺，氧化镁脱硫工艺在世界各地都有 非常多的应用业绩，其中在日本已经应用了100多个项目，台湾的电站95%是用氧化镁法, 另外在美国、徳国等地都已经应用，并且目前在我国部分地区已经有了应用的业绩。
原料来源充足
在我国氧化镁的储量十分可观，目前已探明的氧化镁储藏量约为160亿吨，占全世界的80%左右。其资源主要分布在辽宁、山东、四川、河北等省，其中辽宁占总量的84.7%,其 次是山东莱州，占总量的10%,其它主要是在河北邢台大河，四川干洛岩岱、汉源，甘肃 肃北、别盖等地。因此氧化镁完全能够作为脱硫剂应用于电厂的脱硫系统中去。
273+130
脱硫塔进口二氧化硫的含量C1
2727-200
需要的脱硫效率为：n= —―x100%=92.7%
2727
2.
烟气脱硫简单设计计算

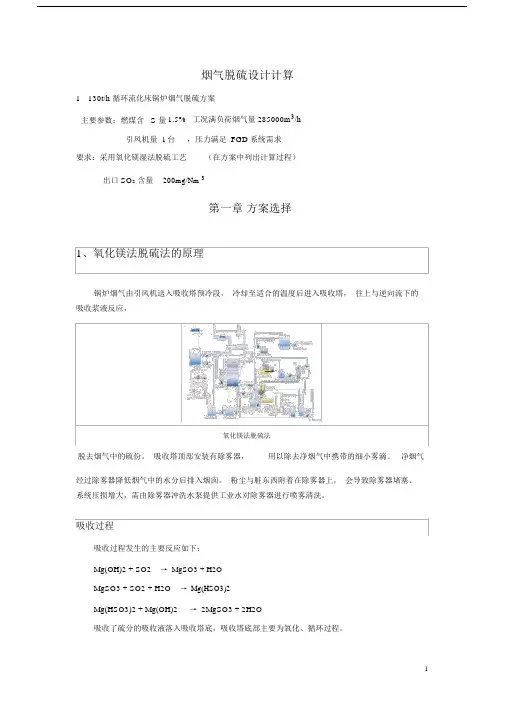

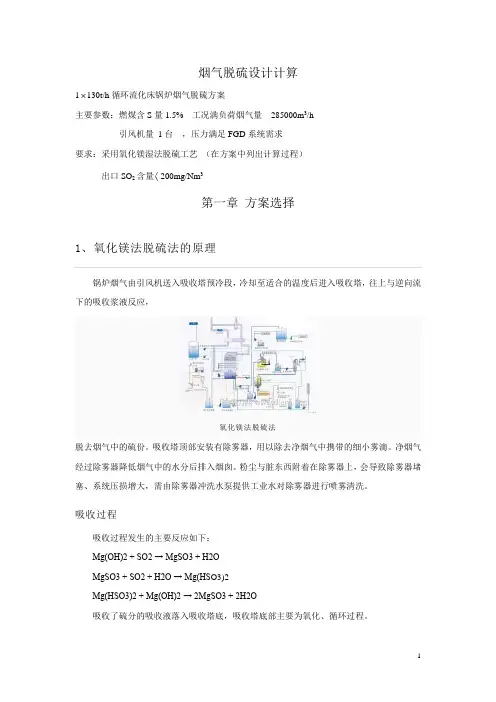

欢迎共阅烟气脱硫设计计算1⨯130t/h循环流化床锅炉烟气脱硫方案主要参数：燃煤含S量1.5% 工况满负荷烟气量285000m3/h引风机量1台，压力满足FGD系统需求要求：采用氧化镁湿法脱硫工艺（在方案中列出计算过程）出口SO2含量〈200mg/Nm3第一章方案选择1、氧化镁法脱硫法的原理锅炉烟气由引风机送入吸收塔预冷段，冷却至适合的温度后进入吸收塔，往上与逆向流下的吸收浆液反应，氧化镁法脱硫法脱去烟气中的硫份。
吸收塔顶部安装有除雾器，用以除去净烟气中携带的细小雾滴。
净烟气经过除雾器降低烟气中的水分后排入烟囱。
粉尘与脏东西附着在除雾器上，会导致除雾器堵塞、系统压损增大，需由除雾器冲洗水泵提供工业水对除雾器进行喷雾清洗。
吸收过程吸收过程发生的主要反应如下：Mg(OH)2 + SO2 → MgSO3 + H2OMgSO3 + SO2 + H2O → Mg(HSO3)2Mg(HSO3)2 + Mg(OH)2 → 2MgS O3 + 2H2O吸收了硫分的吸收液落入吸收塔底，吸收塔底部主要为氧化、循环过程。
氧化过程由曝气鼓风机向塔底浆液内强制提供大量压缩空气，使得造成化学需氧量的MgSO3氧化成MgSO4。
这个阶段化学反应如下：MgSO3 + 1/2O2 → MgSO4Mg(HSO3)2 + 1/2O2 → MgSO4 + H2SO3H2SO3 + Mg(OH)2 → MgSO3 + 2H2OMgSO3 + 1/2O2 → MgSO4循环过程是将落入塔底的吸收液经浆液循环泵重新输送至吸收塔上部吸收区。
塔底吸收液pH由自动喷注的20 %氢氧化镁浆液调整，而且与酸碱计连锁控制。
当塔底浆液pH低于设定值时，氢氧化镁浆液通过输送泵自动补充到吸收塔底，在塔底搅拌器的作用下使浆液混合均匀，至pH达到设定值时停止补充氢氧化镁浆液。
20 %氢氧化镁溶液由氧化镁粉加热水熟化产生，或直接使用氢氧化镁，因为氧化镁粉不纯，而且氢氧化镁溶解度很低，就使得熟化后的浆液非常易于沉积，因此搅拌机与氢氧化镁溶液输送泵必须连续运转，避免管线与吸收塔底部产生沉淀。
