运料小车课程设计

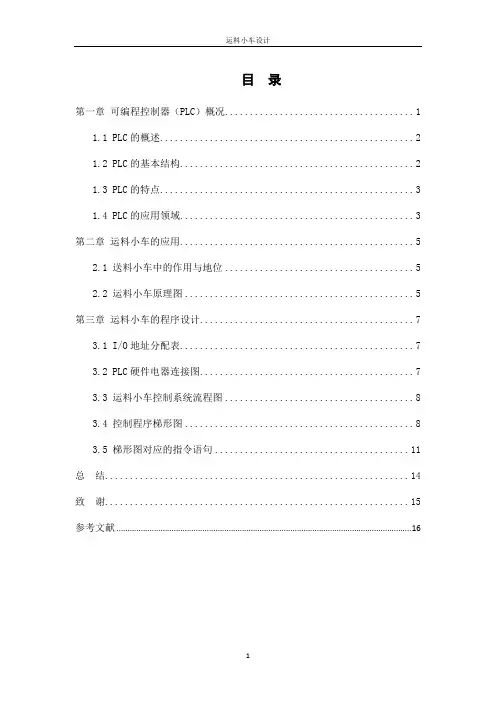

目录第一章可编程控制器（PLC）概况 (1)1.1 PLC的概述 (2)1.2 PLC的基本结构 (2)1.3 PLC的特点 (3)1.4 PLC的应用领域 (3)第二章运料小车的应用 (5)2.1 送料小车中的作用与地位 (5)2.2 运料小车原理图 (5)第三章运料小车的程序设计 (7)3.1 I/O地址分配表 (7)3.2 PLC硬件电器连接图 (7)3.3 运料小车控制系统流程图 (8)3.4 控制程序梯形图 (8)3.5 梯形图对应的指令语句 (11)总结 (14)致谢 (15)参考文献 (16)第一章可编程控制器（PLC）概况1.1 PLC的概述随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已扩展到了几乎所有的工业领域。

可编程程序控制器（Programmable Logic Controller）简称PLC,它的应用面广、功能强大、使用方便，已经成为当代工业自动化的主要控制设备之一，在工业生产的所有领域得到了广泛的使用，在其他领域的应用也得到了迅速的发展。

国际电工委员会(International Electrical Committee- IEC),1987年的第三版对PLC作了如下的定义: PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可以编程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计算和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

可编程控制器实际上是一种工业控制计算机，它的硬件结构与一般微机控制系统相似，甚至与之无异。

可编程序控制器主要由CPU(中央处理单元)存储器(RAM 和EPROM),输入/输出模块(简称为I/O模块)、编程器和电源五大部分组成。

近年来发展极为迅速、应用面极广的工业控制装置。

1.2 PLC的基本结构PLC主要由CPU模块、输入模块、输出模块和编程设备组成（见图1-1）。

运料小车课程设计一、课程目标知识目标：1. 学生能够理解运料小车的基本结构及其工作原理，掌握相关物理和机械概念。

2. 学生能够描述并解释运料小车在直线和曲线运动中的能量转换现象。

3. 学生掌握运用简单机械原理对运料小车进行设计和改进的能力。

技能目标：1. 学生能够运用课堂所学知识，动手制作一个简易的运料小车模型。

2. 学生通过实际操作，掌握测量、计算和优化小车运动性能的技巧。

3. 学生能够小组合作，有效沟通，共同解决制作和调试过程中遇到的问题。

情感态度价值观目标：1. 学生培养对科学探索的兴趣，特别是对机械和物理领域的探究热情。

2. 学生通过实践活动，增强创新意识和动手实践能力，形成“实践是检验真理的唯一标准”的观念。

3. 学生在小组活动中学会尊重他人意见，培养团队协作精神和集体荣誉感。

课程性质：本课程为小学五年级科学课的实践环节，结合物理和工程技术教育，注重理论与实践相结合。

学生特点：五年级学生对新鲜事物充满好奇，具备一定的手工能力和团队协作能力，但需进一步引导和培养科学探究精神。

教学要求：教学应注重启发式和体验式，鼓励学生动手操作和思考，将理论与实践相结合，培养学生解决实际问题的能力。

通过具体的学习成果评估，确保学生达到以上设定的课程目标。

二、教学内容本课程依据以下教学内容展开：1. 运料小车的基本结构- 教材章节：第三章“简单机械”- 内容：介绍小车的基本组成部分，如轮轴、滑轮、杠杆等，以及各部分的功能。

2. 运料小车的工作原理- 教材章节：第三章“简单机械”及第四章“力和运动”- 内容：讲解小车运动中的能量转换，包括势能、动能和摩擦力等概念。

3. 运料小车的制作与优化- 教材章节：第五章“动手实践”- 内容：指导学生制作简易运料小车，学习测量、计算和优化小车性能。

教学大纲安排如下：第一课时：介绍运料小车的基本结构和相关机械原理。

第二课时：讲解运料小车的工作原理，分析直线和曲线运动中的能量转换。

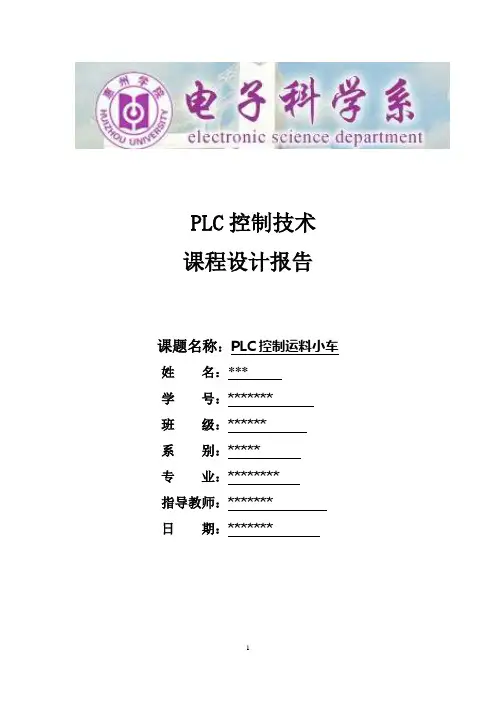

PLC控制技术课程设计报告课题名称：PLC控制运料小车姓名：***学号：*******班级：******系别：*****专业：********指导教师：******* 日期：*******引言可编程控制器是一种为工业机械控制所设计的专用计算机，在各种自动控制系统中有着广泛的应用，它是在继电器控制和计算机控制基础上开发的产品，逐渐发展成为以微处理器为核心，把自动化技术、计算机技术，通信技术融为一体的新型工业自动控制装置。

早期的可编程控制器在功能上只能进行逻辑控制，因而称为可编程程序逻辑控制器(Programmable Logic Controller)简称PLC[1]。

随着技术的发展，其控制功能不断增强，可编程程序控制器还可以进行算术运算，模拟量控制、顺序控制、定时、计数等，并通过数字，模拟的输入、输出控制各种类型的机械生产过程。

长期以来，PLC及其网络控制系统始终战斗在工业自动化控制行业的主战场，其提供的安全和完善的解决方案，为各种各样的自动化设备提供了非常可靠的控制应用，在电力、冶金、化工、机械等行业发挥了重大作用，被公认为现代工业自动化三大支柱之一。

近20年来计算机和信息技术的飞速发展，不断成倍扩大的功能和成倍降低的价格，使PLC、通信联网技术、过程控制软件都获得了长足进步，也使PLC的广泛应用成为可能。

从1968年开始至今，PLC已经经历了四次更新换代,现阶段的PLC产品不但全面使用16位、32位高性能微处理器，高性能片位式微处理器，RISC(ReduCedInstruCtionSetComputer)精简指令系统CPU等高级CPU，而且，在一台PLC中配置多个微处理器，进行多道处理。

同时，生产了大量内含微处理器的智能模板，使得最新的PLC产品成为具有逻辑控制功能、过程控制功能、运动控制功能、数据处理功能、联网通信功能的名副其实的多功能处理器。

随着生产自动化程度的增加，单一的逻辑控制功能显然不能满足现代生产的要求，而PLC新增加的这些功能正好适应了生产发展的需求。

plc送料小车课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在工业自动化中的应用。

2. 学生能掌握送料小车系统的组成、工作原理及PLC程序设计的基础知识。

3. 学生能描述常用传感器的作用及其在送料小车系统中的应用。

技能目标：1. 学生能运用所学知识，独立设计简单的PLC控制程序，实现送料小车的基本运动控制。

2. 学生具备分析问题、解决问题的能力，能够针对送料小车系统进行故障排查及优化。

3. 学生能通过小组合作，完成送料小车系统的搭建和调试，提高团队协作能力。

情感态度价值观目标：1. 学生能够增强对自动化技术、PLC控制技术的兴趣，培养良好的学习习惯和探究精神。

2. 学生通过实践活动，体会科技给生活带来的便利，提高社会责任感和创新意识。

3. 学生在小组合作中，学会尊重他人意见，培养沟通能力和团队精神。

课程性质：本课程为实践性较强的课程，结合理论知识与动手操作，帮助学生更好地理解PLC送料小车系统。

学生特点：学生具备一定的电子、电气基础知识，对PLC控制技术有一定了解，但实践经验不足。

教学要求：教师应注重理论与实践相结合，引导学生通过小组合作、动手实践等方式，达到课程目标。

同时，关注学生的个体差异，提供个性化指导，确保每个学生都能在课程中收获成长。

二、教学内容1. 理论知识：- PLC基本原理及其在工业自动化中的应用。

- 送料小车系统的组成、工作原理。

- 常用传感器（如接近开关、光电开关等）的作用及在送料小车系统中的应用。

- PLC编程基础知识，包括逻辑运算、定时器、计数器等。

2. 实践操作：- 送料小车系统的搭建，包括PLC、传感器、执行器等设备的连接。

- PLC控制程序的设计与编写，实现送料小车的启动、停止、前进、后退等功能。

- 送料小车系统的调试，包括故障排查、优化程序等。

3. 教学大纲：- 第一阶段：PLC基本原理及送料小车系统组成、工作原理的学习。

- 第二阶段：常用传感器在送料小车系统中的应用学习。
