怎么配置路由器协议

  • 格式：docx
  • 大小：52.09 KB
  • 文档页数：6

怎么配置路由器协议本节主要讲述对路由协议的配置。

IP路由选择协议用有效的、无循环的路由信息填充路由表，从而为数据包在网络之间传递提供了可靠的路径信息。

路由选择协议又分为距离矢量、链路状态和平衡混合三种。

距离矢量(Distance Vector)路由协议计算网络中所有链路的矢量和距离并以此为依据确认最佳路径。

使用距离矢量路由协议的路由器定期向其相邻的路由器发送全部或部分路由表。

典型的距离矢量路由协议有I R I ;和IGRP o链路状态(Link State)路由协议使用为每个路由器创建的拓扑数据库来创建路由表，每个路由器通过此数据库建立一个整个网络的拓扑图。

在拓扑图的基础上通过相应的路由算法计算出通往各目标网段的最佳路径，并最终形成路由表。

典型的链路状态路由协议是OSPE(饰en Shortest Path First，开放最短路径优先)路由协议.平衡混合(Balanced Hybrid)路由协议结合了链路状态和距离矢量两种协议的优点，此类8.4.1配置RIP协议RIP(路由选择信息协议)是距离矢量路由选择协议的一种。

路由器收集所有可到达目的地的不同路径，并且保存有关到达x个目的地的最少站点数的路径信息，除到达目的地的最佳路径外，任何其他信息均予以丢弃。

同时，路由器也把所收集的路由信息用RIP协议通知相邻的其他路由器。

这样，正确的路由信息逐渐扩散到了全网。

RIP使用非常广泛，它简单、可靠，便于配置。

RIP版本2还支持无类域间路由(ClasslessInter-Domain Routing, CIDR)和可变长子网掩码(Variable Length Subnetwork Mask, VLSM )及不连续的子网，并且使用组播地址发送路由信息。

但是，RIP只适用于小型的同构网络，因为它允许的最大跳数为15，任何超过15个站点的目的地均被标记为不可达。

RIP每隔30s广播一次路由信息。

相关的命令如表8-3所示。

假设有图8-23所示的网络拓扑结构，试通过配置RIP协议使全网连通。

在配置之前先按照拓扑结构连接好网络设备，其中串口之间需要用DTE(数据终端设备)和DCE(数据通信设备)电缆对接，或者用DCE转DTE电缆连接。

首先根据图中要求配置各路由器的各接口地址。

在全局配置模式下使用no logging console配置命令，可以防止大量的端口状态变化信息和报警信息对配置过程的影响。

为了查明串行接口所连接的电缆类型，从而正确配置串行接口，可以使用show controllers serial命令来查看相应的控制器。

注意，在配置端口时使用no shutdown命令，因为默认情况下各物理接口是处于关闭状态，配置完成需要对端口进行激活。

类似配置R1各接口地址的方法可以配置好路由器R2和R3的各接口地址。

此时路由表中只有和路由器直接相连的各网段的路由信息，即每个路由器只可以ping通和它直接相连的路由器的接口。

此时可以用show iv route命令查看路由表信息。

配置完接口地址后就可以进行13 1'i协议配置，101L协议配置非常简单。

首先使用ip routing允许路由选择协议，在有些路由器上默认情况是关闭的。

用router rip命令进入R，协议配置模式，然后使用network语句声明进入RIP 进程的网络就可以了。

配置路由器RI.配置完Idly协议后，RIP协议的路由器广播自己的路由信息到周边路由器，此时各路由器就可以学习到其他路由器的路由信息.此时再查看路由信息则有所不同，下面来查看R3上的路由表。

路由表中的项目解释如下。

192.168.3.0 [120/1] via 192.168.69.1, 00:00:24, SeriaOS:表示此项路由是由1;7 !I协议获取的，另外C代表直接相连的网段。

192.168.3.0:表示目标网段。

[120/1]: 120表示RIP协议的管理距离默认为120, 1是该路由的度量值，即跳数‘via:经由的意思.192.168.69.1:表示从当前路由器出发到达目标网的下一跳点的IP地址.00:00:24:表示该条路由产生的时间。

Seria0:表示该条路由使用的接口。

从路由表中可以看出多了三条I1Ci路由信息，这三条路由信息分别可以访问到网络192.168.65.0/24, 192.168.1.0/24和192.168.3.0/24，其中访1J到192.168.65.0/24的路由有两条。

之所以保存两条路由信息，是因为到达目的网段需要经过的跳数相同，都为1。

而访问另外两个网段也可以经过另外两个路由器来转发，但是因为那样要经过两跳，而I:jlI协议是选择跳数作为唯一度量路由选择的标准，所以它只将跳数最少的路径保留在路由表中，而其余的路径都被放弃。

另外，因为RIP版本2支持不连续子网和可变长子网掩码，所以各网段的IP地址可以是任何形式的合法IP。

通过以上对各路由器配置RIP协议可以达到全网连通的目的。

8.4.2配置IGRP协议内部网关路由协议(Interior Gateway Routing Protocol, IGRP)是一种动态距离向量路由协议，它是Cisco公司20世纪80年代中期设计的。

使用组合用户配置尺度，包括延迟、带宽、可靠性和负载。

它能够变通地处理不确定的、复杂的拓扑结构，不支持VLSM和不连续的子网。

默认情况下，IGRP每90s发送一次路由更新广播，在3个更新周期内(即270s)没有从路由表中的一个路由器接收到更新，则宜布路由不可访问。

在7个更新周期即630s后，IOs软件从路由表中清除路由。

相关命令如表8-4所示。

学习了IGRP协议的配置后，IGRP协议的配置就比较简单了，因为它类似于RIP协议的配置。

参照图8-24给出一个IGRP协议配置的综合实例。

设备的连接如同上节所连接的方法与RIP协议配置不同的是，在这里配置接口时需要配置各路由器间链路的带宽。

因为带宽是IGRP协议的度量值之一，它要根据这些信息来计算不同路径的度量值，而不同于RIP只用跳数来作为唯一度量值。

关于接口属性的配置前面已经讲过不少，这里需要指出的是，对于连接DCE 电缆的接口(连接DTE电缆的接口不能这么配置)配置时钟，用以对DTE端提供时钟同步信号，命令clockrate 500000设置SO和SI接口的时钟频率为500kHz，即对应速率为500kbps.由于IGRP理解协议的工作需要网络带宽因素，因此用bandwidth命令指明相应接口上的带宽为多少来模拟实际网络带宽。

具体配置命令不再给出，这里给出各路由器配置的结果清单，读者可以根据清单来自己动手配置IGRP协议。

R1的配置清单(省略掉其中没用的信息，只用黑体字列出需要配置的内容)如下。

这里需要指出的是，以太网接口中的no keepalive能使此接口不监测keepalive(存活)信号，从而在不连接任何设备的情况下可以激活此接口。

这样只是为我们配置和监测路由协议而设，在实际网络环境中是不应该使用该命令的.使用router igrp 100创建IGRP路由进程，后面的100是自治系统号。

三个路由器的自治系统号必须相同，否则彼此的路由信息将不被互相传递和学习。

配置工作完成后可以分别查看三个路由器的路由表，看看和I;ui;i协议配置完成所产生的路由表有何区别从路由表可以看出，R2访问R3和R3访问R2的路由都要经过路由器RI转发，这是因为IGRP协议计算度量值时是考虑网络带宽的，它根据所计算出的度量值，选择度量值最小的路径保留在路由表中，其中100是IGRP协议的管理距离.8.4.3配置OSPF协议开放最短路径优先协议是重要的路由选择协议。

它是一种链路状态路由选择协议，是由Internet工程任务组开发的内部网关路由协议，用于在单一自治系统内决策路由。

链路是路由器接口的另一种说法，因此OSPF也称为接口状态路由协议。

OSPF 通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OSPF路由器使用这些最短路径构造路由表。

下面分别介绍OSPF协议的相关要点。

(1)自治系统。

自治系统包括一个单独管理实体下所控制的一组路由器，OSPF 是内部网关路由协议，工作于自治系统内部。

(2)链路状态。

所谓链路状态，是指路由器接口的状态，如Up, Down, IP地址、网络类型以及路由器和它邻接路由器间的关系。

链路状态信息通过链路状态通告(Link StateAdvertisement, LSA)扩散到网上每台路由器，每台路由器根据LSA信息建立一个关于网络的拓扑数据库。

(3)最短路径优先算法。

OSPF协议使用最短路径优先算法，利用从LSA通告得来的信息计算每一个目标网络的最短路径，以自身为根生成一棵树，包含了到达每个目的网络的完整路径。

(4)路由标识。

OSPF的路由标识是一个32位的数字，它在自治系统中被用来唯一识别路由器。

默认地使用最高回送地址，若回送地址没有被配置，则使用物理接口上最高的IP地址作为路由器标识。

(5)邻居和邻接。

OSPF在相邻路由器间建立邻接关系，使它们交换路由信息。

邻居是指共享同一网络的路由器，并使用Hell。

包来建立和维护邻居路由器间的关系。

(6)区域。

在OSPF网络中使用区域(Area)来为自治系统分段。

OSPF是一种层次化的路由选择协议，区域0是一个OSPF网络中必须具有的区域，也称为主千区域，其他所有区域要求通过区域0互连到一起。

相关命令及说明如表8-5所示。

注:1. OSPF路由进程process-id必须指定范围在1-65 535之间，多个OSPF 进程可以在同一个路由器上配皿.但最好不这样做.多个OSPF进程需要多个OSPF 数据库的副本，必须运行多个最短路径算法的副本.process-id只在路由器内部起作用，不同路由器的process-“可以不同。

2. wildcani--mask是子网掩码的反码.网络区域ID area-id是在0^-4 294 967 295内的十进制数.也可以是带有IP地址格式的x.x.x.xe当网络区域ID为0或0.0.0.0时为主干域。

不同网络区域的路由器通过主干域学习路由信息。

设计图8-25所示的网络拓扑结构图来配置OSPF协议。

在上述配置中首先对每台路由器接口进行配置。

接口配置完成后使用router ospf 100命令启动一个OSPF路由选择协议进程，其中100为进程号，不同于IGRP的是这里每台路由器的进程号并不需要一致。

最后使用network将相应的网段加入OSPF路由进程中，则此接口所对应的网段就加入到OSPF进程中。

随后就可以和配置完其他协议一样，用以下命令来调试或查看配置信息和路由信息。

合集下载

路由器配置的5种方法

路由器配置的5种方法

路由器配置的5种方法路由器是我们在家庭和办公室网络中经常使用的设备，它可以帮助我们实现多设备连接互联网的功能。

但是，对于一些不熟悉网络配置的人来说，配置路由器可能会是一项挑战。

在本文中，我将介绍五种不同的方法来配置路由器，旨在帮助读者更方便地完成路由器的配置。

方法一：通过Web界面配置大多数常见的家用路由器都提供了Web界面来进行配置。

首先，将路由器与电脑通过网线连接，并确保电脑与路由器在同一个局域网中。

接下来，打开浏览器，在地址栏中输入默认的路由器IP地址，通常是192.168.1.1或192.168.0.1。

输入用户名和密码，这些信息可以在路由器背面或路由器说明书中找到。

进入Web界面后，您可以按照提示进行配置，例如设置无线网络名称和密码，配置端口转发等。

方法二：使用配置程序一些路由器品牌提供了配置程序，可以通过简单的图形界面来配置路由器。

首先，下载并安装相应品牌的配置程序，并确保电脑与路由器连接正常。

启动配置程序后，它会自动搜索到连接的路由器，您只需按照程序提示进行配置即可。

这种方法适合初学者，操作简单方便。

方法三：通过手机应用程序配置许多家用路由器现在也提供了手机应用程序来进行配置，用户只需下载相应的应用程序，然后按照提示进行配置即可。

这种方法非常方便，您可以在任何时间、任何地点通过手机来配置路由器，而无需使用电脑。

只需确保手机与路由器连接在同一个局域网中，并按照应用程序的指引进行操作。

方法四：使用WPS按钮快速配置许多新型路由器都配备了WPS（Wi-Fi保护设置）按钮，通过它可以快速配置路由器。

首先，在电脑或手机上打开无线网络设置界面，找到WPS选项，并点击开启。

然后，在路由器上找到相应的WPS按钮，按下并保持一段时间，直到路由器指示灯闪烁。

这样，路由器就会自动配置无线网络信息，并将其发送给电脑或手机，实现快速配置。

方法五：通过命令行配置对于一些熟悉网络配置和命令操作的用户来说，可以通过命令行方式来进行路由器配置。

举例说明rip路由协议的配置过程

举例说明rip路由协议的配置过程

举例说明rip路由协议的配置过程一、RIP路由协议的配置过程1.首先在RIP路由器上启动RIP协议：在RIP路由器上，输入'router rip'命令来启动RIP协议；2.配置路由器的网络号：在RIP路由器上，输入'network xxx.xxx.xxx.xxx'命令，其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的网络的网络号；3.设置其他RIP路由器的网络号：在RIP路由器上，输入'network xxx.xxx.xxx.xxx'命令，其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的其他RIP路由器的网络号；4.指定RIP版本：在RIP路由器上，输入'version x'命令，其中“x”是指要使用的RIP版本（可以是2、1或其他）；5.设置路由更新时间间隔：在RIP路由器上，输入'update x'命令，其中“x”是指每隔多长时间发送一次RIP更新报文，x为单位是秒；6.设置路由更新范围：在RIP路由器上，输入'default-metric x'命令，其中'x'是指一个路由的距离，也就是被路由器认定为可达的路由的距离；7.使用认证信息：在RIP路由器上，输入'authentication key (key-id) xxx'命令，其中“key-id”是指认证信息的标识符，“xxx”是指加密的认证信息；8.保存配置：在RIP路由器上，输入'write'命令即可保存这些配置；9.使用指令验证配置：在RIP路由器上，输入'showrunning-config'命令可以查看目前RIP路由器配置的详细信息。

以上就是关于RIP路由协议的配置过程。

在配置RIP路由协议的时候，一定要注意每一步的步骤，以便确保正确的路由配置。

静态路由协议配置方法

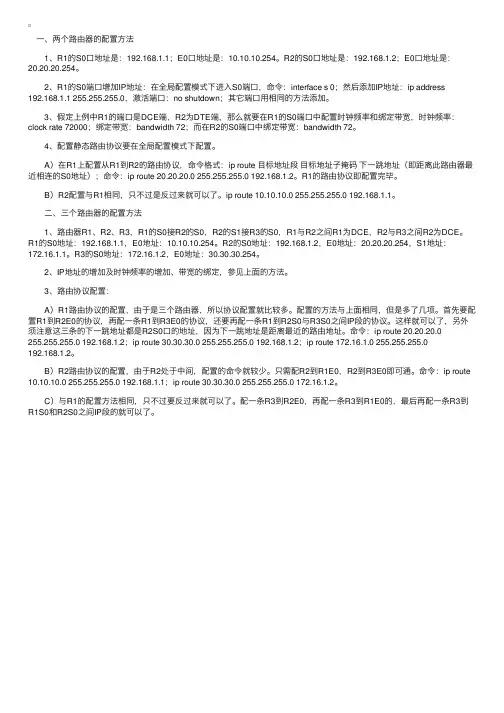

静态路由协议配置方法

⼀、两个路由器的配置⽅法 1、R1的S0⼝地址是：192.168.1.1；E0⼝地址是：10.10.10.254。

R2的S0⼝地址是：192.168.1.2；E0⼝地址是：20.20.20.254。

2、R1的S0端⼝增加IP地址：在全局配置模式下进⼊S0端⼝，命令：interface s 0；然后添加IP地址：ip address192.168.1.1 255.255.255.0，激活端⼝：no shutdown；其它端⼝⽤相同的⽅法添加。

3、假定上例中R1的端⼝是DCE端，R2为DTE端，那么就要在R1的S0端⼝中配置时钟频率和绑定带宽，时钟频率：clock rate 72000；绑定带宽：bandwidth 72；⽽在R2的S0端⼝中绑定带宽：bandwidth 72。

4、配置静态路由协议要在全局配置模式下配置。

A）在R1上配置从R1到R2的路由协议，命令格式：ip route ⽬标地址段⽬标地址⼦掩码下⼀跳地址（即距离此路由器最近相连的S0地址）；命令：ip route 20.20.20.0 255.255.255.0 192.168.1.2。

R1的路由协议即配置完毕。

B）R2配置与R1相同，只不过是反过来就可以了。

ip route 10.10.10.0 255.255.255.0 192.168.1.1。

⼆、三个路由器的配置⽅法1、路由器R1、R2、R3，R1的S0接R2的S0，R2的S1接R3的S0，R1与R2之间R1为DCE，R2与R3之间R2为DCE。

R1的S0地址：192.168.1.1，E0地址：10.10.10.254。

R2的S0地址：192.168.1.2，E0地址：20.20.20.254，S1地址：172.16.1.1。

R3的S0地址：172.16.1.2，E0地址：30.30.30.254。

2、IP地址的增加及时钟频率的增加、带宽的绑定，参见上⾯的⽅法。

路由各协议配置步骤

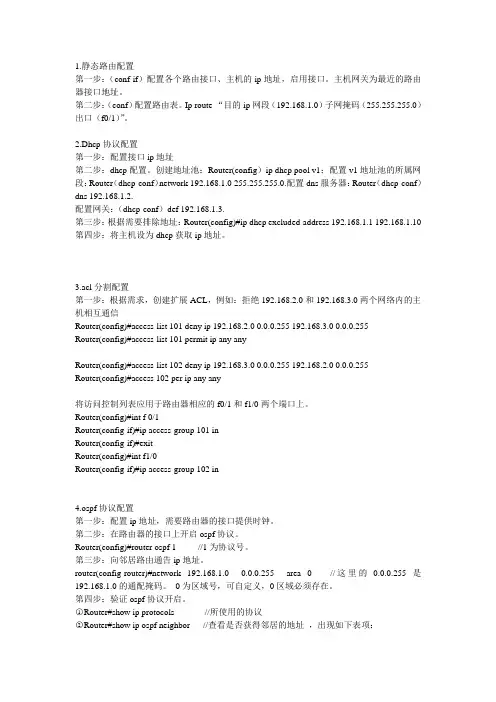

路由各协议配置步骤
