屋面排水组织设计

关于屋面雨水排水设计要点的探究

摘要：屋面雨水排水系统是建筑给排水设计中十分重要的组成部分.屋面雨水能否迅速、稳定地排至室外直接影响着建筑物的使用和安全性.屋面雨水系统因专业交叉多、知识点较为零散,故设计中经常会出现考虑不全面、设计不合理的情况.因此,本文在屋面雨水系统的分类及选择、屋面雨水的流态分析、屋面雨水系统的计算等多方面进行屋面雨水设计的要点的梳理和探究,为以后相关的设计及研究工作提供依据.

关键词：屋面雨水排水;雨水系统的分类及选择;流态分析;雨量计算

上世纪90年代以来,我国现代建筑发生了翻天覆地的变化.各种跨度大、构造难、海拔高的建筑在各大城市不断涌现,建筑给排水也面临着前所未有的挑战.在建筑给排水中,屋面雨水排水是十分重要的组成部分,然而现代建筑追求外观造型千姿百态、丰富多彩,故对建筑屋面雨水排水系统的设计提出了更高的要求[1].

经过多年的努力,目前我国在大型复杂屋面雨水排水领域的理论基础和设计水平已日臻完备,但因屋面雨水系统专业交叉多、知识点较为零散,故设计中经常会出现考虑不全面、设计不合理的情况,最终导致严重的安全事故.2014年3月深圳机场航站楼发生“水漫金山”事故[2];2014年8月,石家庄火车站发生 “水帘洞”事故[3];2016年6月天津某实训中心发生严重漏雨事件[4].本文参考相关专业规范及文献,梳理屋面雨水排水的设计要点,并做相应的探究,为以后设计及研究工作提供必要的依据.

1 屋面雨水系统的分类及选用原则

1.1屋面雨水系统的分类

屋面雨水系统有多个分类方式,主要有: 1）按雨水管道的设置位置,屋面雨水系统可分为内排水系统、外排水系统和混合式排水系统; 2）按雨水管道中的流态,屋面雨水系统可分为重力流雨水系统、半有压雨水系统和压力流雨水系统; 3）按屋面排水条件可分为檐沟排水系统、天沟排水系统和无沟排水系统; 4）按出户横管（渠）在室内部分是否存在自由水面可分为敞开系统和密闭系统; 5）按单根雨水立管连接的雨水斗数量可分为单斗雨水系统和多斗雨水系统[5].

室外给、排水工程

5.1.5.1给水管道安装

⑴ 安装准备

① 根据施工图对管沟的中心线、坐标、深度、标高进行测量复核，标出控制标高的控制点的位置。

② 检查管线的位置与周围相邻建筑物、管线的距离、位置是否满足规范规定。

③ 检查沟底管基础的密实度是否符合安装要求。

④ 如需设置管道支墩，支墩应设已施工完毕，并达到施工强度需求。

⑤ 准备好机具，对沟壁、安全措施等应认真检查。

⑵ 预制加工

① 根据施工图和实际管沟情况正确测量和计算所需管道的长度，绘制管道预制加工草图。

② 根据预制加工草图，在沟中准确量出管接口的位置，做上标记，划出工作坑的位置，将工作坑挖好。

③ 将阀门、水表等附件提前预装好，并稳固在其安装位置，位置应准确，阀杆应垂直向上。

④ 对管道管件再进行一次检查后作下料和接口处理。 ⑶ 管道清理

检查管材、管件内壁，用压缩空气或其它气体吹扫其空腔，局部可用钢刷或棉纱进行清理，直至内壁达到光洁、无毛刺的程度。

⑷ 管道安装

室外给水、消防管道采用TTP-PESI孔网钢带复合管，电热熔接头连接。

① 电熔连接机具与电熔管件的导线连通应正确。连接前，应检查电加热的电压，加热时间应符合电熔连接机具与电熔生产厂家的有关规定。

② 电熔连接的标准加热时间，应由生产厂家提供，并随环境温度的不同,按下表加以调整。若电熔机具有温度自动补偿功能，则不需调整加热时间。

电熔连接的加热时间修正系数表

焊接温度（℃） -10 0 10 20 30 40 50

加热时间修正系数 1.12 1.08 1.04 1.00 0.96 0.92 0.88

③ 在熔合及冷却过程中，不应移动、转动电熔管件和熔合的管材、不应在连接件上施加任何外力。

④ 电熔过程中，当信号眼内熔体有突出沿口现象，加热完成。

⑸ 管道水压试验、冲洗和消毒 ① 管道试压

管道试压应在接口达到强度要求后进行，试压前应对试压管段采取有效的固定和保护措施，接头应明露；试压管段不得超过1000m，超过长度限定的施压管段应分段作水压试验；试压管段上的阀门阀件不得当堵板用，并应全部打开，与管段相连的消火栓和水泵接合器等附件前应设置堵板；水压试验用的压力表应为校正合格，其精度不应小于1.5级，最大量程为试验压力的1.3～1.5倍，表盘直径不小于150mm；冬季进行水压试压应采取防冻措施，试压完成后应及时放水。

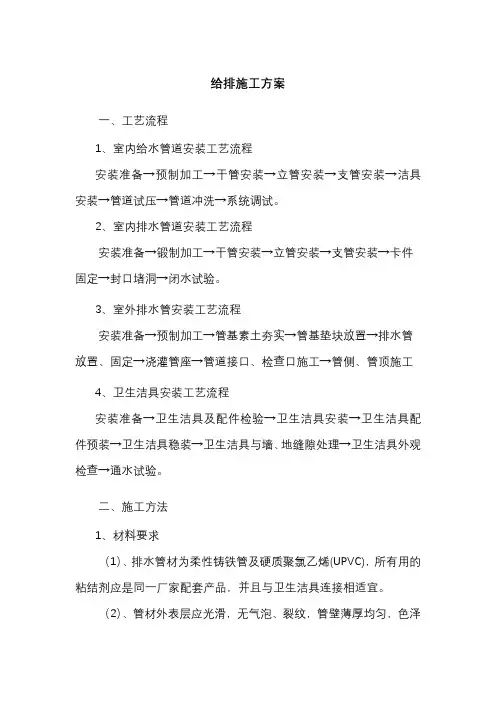

给排施工方案

一、工艺流程

1、室内给水管道安装工艺流程

安装准备→预制加工→干管安装→立管安装→支管安装→洁具安装→管道试压→管道冲洗→系统调试。

2、室内排水管道安装工艺流程

安装准备→锻制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验。

3、室外排水管安装工艺流程

安装准备→预制加工→管基素土夯实→管基垫块放置→排水管放置、固定→浇灌管座→管道接口、检查口施工→管侧、管顶施工

4、卫生洁具安装工艺流程

安装准备→卫生洁具及配件检验→卫生洁具安装→卫生洁具配件预装→卫生洁具稳装→卫生洁具与墙、地缝隙处理→卫生洁具外观检查→通水试验。

二、施工方法

1、材料要求

（1）、排水管材为柔性铸铁管及硬质聚氯乙烯(UPVC)，所有用的粘结剂应是同一厂家配套产品，并且与卫生洁具连接相适宜。

（2）、管材外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。承口应有梢度，并与插口配套。

2、操作方法

（1）、选择管材及粘结剂。

（2）、切割管材的工具应用手用钢锯或细木手工锯。不可使用砂轮管机切割；

（3）、切割后的管口，应平整垂直管轴线。管口内外无毛边。管口外边应倒100~150的角，倒角长度为2.5~3.0 mm；

（4）、在管端(插口)上作一插入深度标志；

（5）、用砂布将粘结面打磨成毛面；

（6）、清洁承口和插口的粘结面，并凉干；

（7）、专用粘结剂应浓度适中，用干净的毛刷将粘合剂均匀涂抹在粘结面上，并涂二遍；

（8）、粘合剂涂好后，立即插入承接口，并向轴向向承口方向施加推进，保持1~2min；

3、室外排水管道

（1）、先在铺设管道的地面上根据管道大小及深度坡度开挖土方并夯实，再放置相应于混凝土垫层厚度的垫块，垫块面的标高通过拉线控制，排水管铺设固定在垫块上，然后浇灌混凝土管基，管接口位置根据实际情况预留位置结合。

（2）、排水管道采用承插接口，对口时，将插口插入承口底部时要听到顶撞声，停止顶插时的反弹可以使对口留有空隙。接口材料有水泥砂浆和沥青油膏。 （3）、较长管线安装一段，回填一段，防止管道管件长期裸露；回填土从管子两侧开始，边回填边夯实。

用心专注、服务专业

房屋屋面的防水与排水设计

屋面防水与排水是屋面构造的核心，是建筑工程中的重要问题。目前，通常采用刚性防水与柔性防水

两种做法。

1屋顶排水方式

(1)无组织排水无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，又称为自由落

水。无组织排水的优点是构造简单、造价低廉，缺点是雨水直接从檐口流泻到地面，外墙脚常被飞溅

的雨水侵蚀，降低了外墙的坚固耐久性。它适用于一般低层或少雨地区建筑。

(2)有组织排水有组织排水是通过檐沟、落水沟、水落管道组成的排水系统，将屋面积水有组织

地排至地面。有组织排水常采用外檐沟排水、女儿墙内檐沟排水和内排水三种形式。

1)外檐沟排水。雨水从屋面直接流入檐沟内，在檐沟内垫出0.5% ~1%的纵向坡度。雨水顺坡度流

入雨水口，也可在外檐沟内设置栏杆或易于泻水的女儿墙。

2)女几墙内檐沟排水。女儿墙内设内檐沟或垫坡排水，雨水口可穿过女儿墙沿女儿墙外设水落管

排水或雨水口垂直穿过楼板，通过外墙内侧雨水管排水。

3)内排水。内排水主要用于高层建筑、多跨建筑。屋面雨水经雨水口穿过楼板，流入室内水落管

或悬吊管，再经室内雨水系统排出。

2．屋面防水等级与设防要求

屋面工程应根据建筑物的性质、重要程度、使用功能要求和防水层合理使用年限，按不同等级进

行设防，其防水等级和设防要求。

3．坡屋顶的屋面排水

屋顶和墙交接处即为檐部，檐部构造与屋面的排水沟方式有关。挑檐的构造与承重结构、基层材料

和出檐长度有关：有组织排水的挑檐天沟可用26号镀锌薄钢板制成或采用钢筋 用心专注、服务专业

混凝土檐沟，钢筋混凝

土檐沟的净宽度应大于或等于200mm，分水处最小深度应大于或等于80mm，沟内最小纵坡：卷材防水
