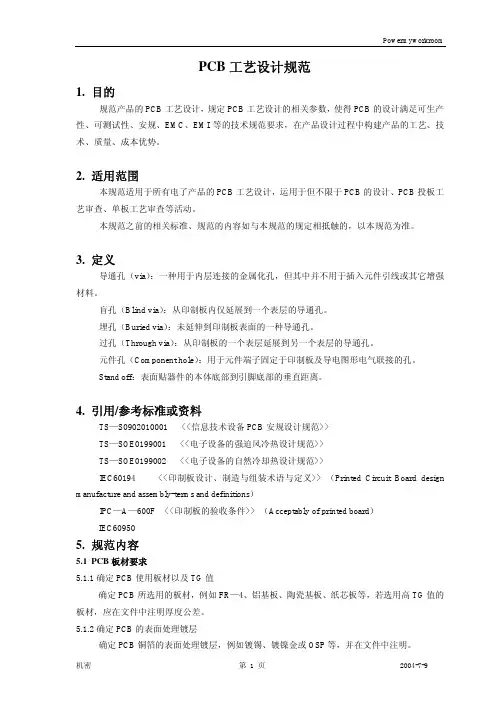

机密 第 1 页 2004-7-9 PCB工艺设计规范

1. 目的

规范产品的PCB工艺设计，规定PCB工艺设计的相关参数，使得PCB的设计满足可生产

性、可测试性、安规、EMC、EMI等的技术规范要求，在产品设计过程中构建产品的工艺、技

术、质量、成本优势。

2. 适用范围

本规范适用于所有电了产品的PCB工艺设计，运用于但不限于PCB的设计、PCB投板工

艺审查、单板工艺审查等活动。

本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准。

3. 定义

导通孔（via）：一种用于内层连接的金属化孔，但其中并不用于插入元件引线或其它增强

材料。

盲孔（Blind via）：从印制板内仅延展到一个表层的导通孔。

埋孔（Buried via）：未延伸到印制板表面的一种导通孔。

过孔（Through via）：从印制板的一个表层延展到另一个表层的导通孔。

元件孔（Component hole）：用于元件端子固定于印制板及导电图形电气联接的孔。

Stand off：表面贴器件的本体底部到引脚底部的垂直距离。

4. 引用/参考标准或资料

TS—S0902010001 <>

TS—SOE0199001 <>

TS—SOE0199002 <>

IEC60194 <> （Printed Circuit Board design

manufacture and assembly-terms and definitions）

IPC—A—600F <> （Acceptably of printed board）

IEC60950 5. 规范内容

5.1 PCB板材要求

5.1.1确定PCB使用板材以及TG值

确定PCB所选用的板材，例如FR—4、铝基板、陶瓷基板、纸芯板等，若选用高TG值的

板材，应在文件中注明厚度公差。

5.1.2确定PCB的表面处理镀层

确定PCB铜箔的表面处理镀层，例如镀锡、镀镍金或OSP等，并在文件中注明。 Powermyworkroom

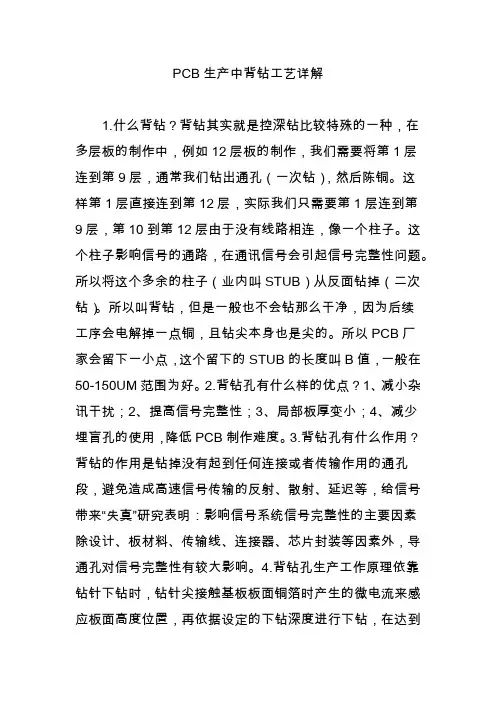

PCB生产中背钻工艺详解

1.什么背钻？背钻其实就是控深钻比较特殊的一种，在多层板的制作中，例如12层板的制作，我们需要将第1层连到第9层，通常我们钻出通孔（一次钻），然后陈铜。这样第1层直接连到第12层，实际我们只需要第1层连到第9层，第10到第12层由于没有线路相连，像一个柱子。这个柱子影响信号的通路，在通讯信号会引起信号完整性问题。所以将这个多余的柱子（业内叫STUB）从反面钻掉（二次钻）。所以叫背钻，但是一般也不会钻那么干净，因为后续工序会电解掉一点铜，且钻尖本身也是尖的。所以PCB厂家会留下一小点，这个留下的STUB的长度叫B值，一般在50-150UM范围为好。2.背钻孔有什么样的优点？1、减小杂讯干扰；2、提高信号完整性；3、局部板厚变小；4、减少埋盲孔的使用，降低PCB制作难度。3.背钻孔有什么作用？背钻的作用是钻掉没有起到任何连接或者传输作用的通孔段，避免造成高速信号传输的反射、散射、延迟等，给信号带来“失真”研究表明：影响信号系统信号完整性的主要因素除设计、板材料、传输线、连接器、芯片封装等因素外，导通孔对信号完整性有较大影响。4.背钻孔生产工作原理依靠钻针下钻时，钻针尖接触基板板面铜箔时产生的微电流来感应板面高度位置，再依据设定的下钻深度进行下钻，在达到下钻深度时停止下钻。如图二，工作示意图所示5.背钻制作工艺流程？a、提供PCB，PCB上设有定位孔，利用所述定位孔对PCB进行一钻定位并进行一钻钻孔；b、对一钻钻孔后的PCB进行电镀，电镀前对所述定位孔进行干膜封孔处理；c、在电镀后的PCB上制作外层图形；d、在形成外层图形后的PCB上进行图形电镀，在图形电镀前对所述定位孔进行干膜封孔处理；e、利用一钻所使用的定位孔进行背钻定位，采用钻刀对需要进行背钻的电镀孔进行背钻；f、背钻后对背钻孔进行水洗，清除背钻孔内残留的钻屑。6. 如有电路板有孔要求从第14层钻到12层要如何解决呢？1、如该板在第11层有信号线，在信号线的两端有通孔连接到元件面和焊锡面，在元件面上将会插装元器件，如下图所示，也就是说，在该线路上，信号的传输是从元件A通过第11层的信号线传递到元件B。2、按第1点所描述的信号传输情况，通孔在该传输线路的作用等同于信号线，如果我们不进行背钻，则信号的传输路线如图五所示。3、从第2点所描述的图中，我们可以看到，在先好传输过程中，焊锡面到11层的通孔段其实并没有起到任何的链接或者传输作用。而这一段通孔的存在则容易造成信号传输的反射、散射、延迟等，因此背钻实际上就是钻掉没有起到任何链接或者传输作用的通孔段，避免造成信号传输的反射、散射、延迟，给信号带来失真。由于钻孔深度存在一定的公差控制要求，以及板件厚度公差，我们无法100%满足客户绝对的深度要求，那么对于背钻深度的控制是深一点好还是浅一点好？我们对工艺的看法是宁浅勿深，图六。7. 背钻孔板技术特征有哪些？1）多数背板是硬板2）层数一般为8至50层3）板厚：2.5mm以上4）厚径比较大5）板尺寸较大6）一般首钻最小孔径>=0.3mm7）外层线路较少，多为压接孔方阵设计8)背钻孔通常比需要钻掉的孔大0.2MM9)背钻深度公差：+/-0.05MM10)如果背钻要求钻到M层，那么M层到M-1（M层的下一层）层的介质厚度最小0.17MM8.背钻孔板主要应用于何种领域呢？背板主要应用于通信设备、大型服务器、医疗电子、军事、航天等领域。由于军事、航天属于敏感行业，国内背板通常由军事、航天系统的研究所、研发中心或具有较强军事、航天背景的PCB制造商提供；在中国，背板需求主要来自通信产业，现逐渐发展壮大的通信设备制造领域。在Allegro中实现背钻文件输出1.首先选中背钻Net,定义长度。在菜单栏中点Edit-Properties，打开对话框Edit

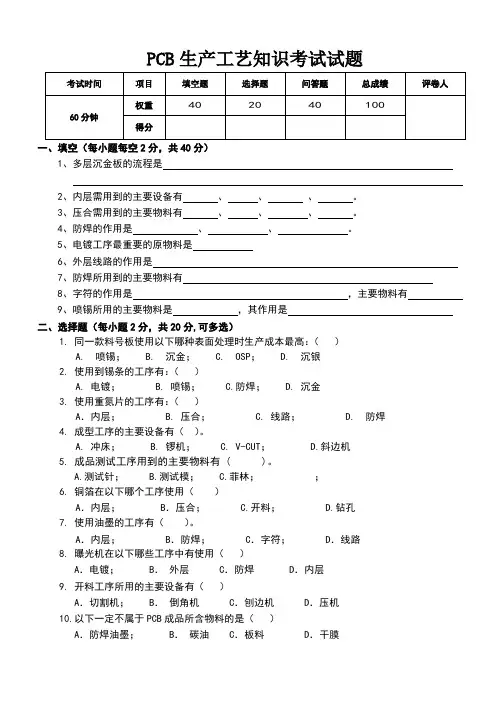

PCB生产工艺知识考试试题

考试时间 项目 填空题 选择题 问答题 总成绩 评卷人

60分钟 权重 40 20 40 100

得分

一、填空（每小题每空2分，共40分）

1、多层沉金板的流程是

2、内层需用到的主要设备有 、 、 、 。

3、压合需用到的主要物料有 、 、 、 。

4、防焊的作用是 、 、 。

5、电镀工序最重要的原物料是

6、外层线路的作用是

7、防焊所用到的主要物料有

8、字符的作用是 ，主要物料有

9、喷锡所用的主要物料是 ，其作用是

二、选择题（每小题2分，共20分,可多选）

1. 同一款料号板使用以下哪种表面处理时生产成本最高：（ ）

A. 喷锡； B. 沉金； C. OSP； D. 沉银

2. 使用到锡条的工序有：（ ）

A. 电镀； B. 喷锡； C.防焊； D. 沉金

3. 使用重氮片的工序有：（ ）

A．内层； B. 压合； C. 线路； D. 防焊

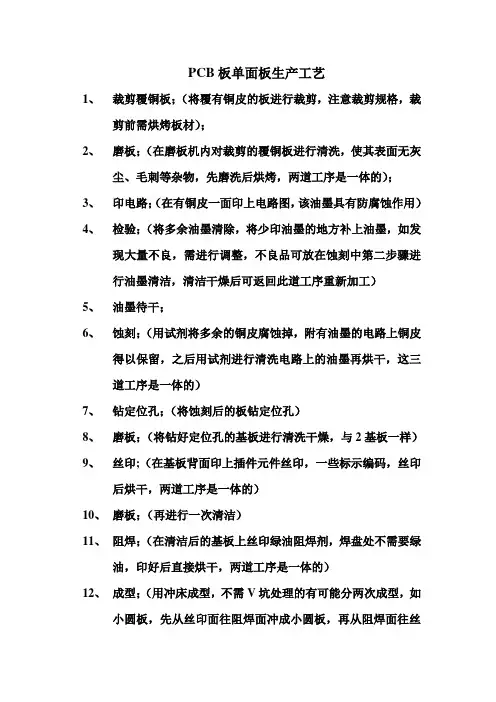

PCB板单面板生产工艺

1、 裁剪覆铜板；（将覆有铜皮的板进行裁剪，注意裁剪规格，裁剪前需烘烤板材）；

2、 磨板；（在磨板机内对裁剪的覆铜板进行清洗，使其表面无灰尘、毛刺等杂物，先磨洗后烘烤，两道工序是一体的）；

3、 印电路；（在有铜皮一面印上电路图，该油墨具有防腐蚀作用）

4、 检验；（将多余油墨清除，将少印油墨的地方补上油墨，如发现大量不良，需进行调整，不良品可放在蚀刻中第二步骤进行油墨清洁，清洁干燥后可返回此道工序重新加工）

5、 油墨待干；

6、 蚀刻；（用试剂将多余的铜皮腐蚀掉，附有油墨的电路上铜皮得以保留，之后用试剂进行清洗电路上的油墨再烘干，这三道工序是一体的）

7、 钻定位孔；（将蚀刻后的板钻定位孔）

8、 磨板；（将钻好定位孔的基板进行清洗干燥，与2基板一样）

9、 丝印;（在基板背面印上插件元件丝印，一些标示编码，丝印后烘干，两道工序是一体的）

10、 磨板；（再进行一次清洁）

11、 阻焊；（在清洁后的基板上丝印绿油阻焊剂，焊盘处不需要绿油，印好后直接烘干，两道工序是一体的）

12、 成型；（用冲床成型，不需V坑处理的有可能分两次成型，如小圆板，先从丝印面往阻焊面冲成小圆板，再从阻焊面往丝印面冲插件孔等）

13、 V坑；（小圆板不需V坑处理，用机器将基板切割出分板槽）

14、 松香；（先磨板，清洁基板灰尘，后烘干，再在有焊盘一面涂上薄薄一层松香，此三道工序是一体的）

15、 FQC检验；（检验基板是否变形，孔位、线路是否为良品）

16、 压平；（将变形的基板压平整，基板平整则不需操作此工序）

17、 包装出货。

备注：丝印与阻焊之间的磨板工序可能会被省略，可以先阻焊，再丝印，具体看基板情况。
