PCB，也就是印刷电路板，就像是电子产品的骨骼和经络，把各种电子元件连接起来，让它们能协同工作。这PCB的生产啊，可是一个相当复杂又有趣的过程。

先来说说这设计环节。设计师就像个建筑大师，要规划好电路板上每一个元件的位置，每一条线路的走向。这得考虑好多东西呢，元件之间的电气连接得合理，不能让电流乱串门。就好比盖房子，各个房间的布局得方便人们生活，电线水管得安排得妥妥当当。设计师在电脑上用专门的软件画图，画出的线路图那是密密麻麻，可又条理清晰。这个线路图就像一张藏宝图，指引着后续生产的方向。

设计好之后，就要进入到开料的步骤了。把大块的覆铜板按照设计要求切成合适的大小。这就好比把一大块布料按照衣服的尺寸裁剪好一样。工人师傅操作着机器，那覆铜板就像听话的小娃娃，被切割成一块一块的。这些小块的覆铜板就是PCB的雏形啦。

接下来是内层线路制作。这一步就像是在板子上雕刻出一条条细小的道路。先在覆铜板上涂上一层感光材料，就像给板子穿上了一层特殊的衣服。然后把设计好的线路图通过光照的方式印在这层感光材料上。经过化学药水的洗礼，被光照到的地方和没被光照到的地方就有了不同的反应。没被光照到的地方，感光材料就被去掉了，露出下面的铜箔，而这些露出的铜箔就是我们需要的线路了。这过程就像是用魔法在板子上画出线路一样神奇。

然后是内层的蚀刻。把多余的铜箔去掉，只留下我们需要的线路。化学药水就像一把把小刷子，把不需要的铜箔一点一点地刷掉。这个时候的PCB已经有了一些线路的模样，但是还不够完善。

做完内层线路和蚀刻后，就到了层压的环节。如果是多层板的话，就像做千层饼一样，把不同的内层板一层一层地叠起来，中间加上绝缘层，然后用高温高压让它们紧紧地粘在一起。这个过程需要精确的控制，温度和压力都要恰到好处，不然这“千层饼”就做失败了。

外层线路制作和内层线路制作有点类似，也是通过感光、蚀刻等步骤，把外层的线路做出来。这个时候的PCB就已经基本成型了，线路都清晰地展现在板子上。

PCB生产工艺流程_经典

PCB（Printed Circuit Board）是指电路板，是一种用于支持和连接电子组件的基础设施。 PCB的生产工艺流程通常包括以下几个主要步骤。

第一步：设计电路板

第二步：制作印刷膜图

在制造PCB之前，需要根据刚才设计的电路图创建印刷膜图。印刷膜图是一个类似于电路图的图像，其中包含了电路板不同层的设计。印刷膜图通常使用铜箔和光敏膜来制作。

第三步：制作基材

在制作PCB之前，需要制备基材。基材是电路板的主要组成部分，通常由电绝缘材料如FR4（玻璃纤维增强材料）制成。首先，根据设计要求切割基材为合适的尺寸。然后，对基材表面进行清洁和打磨，以确保其表面平整和洁净。最后，在基材表面覆盖薄膜以增加抗腐蚀性能。

第四步：涂覆光敏层

在将基材放在涂覆机上之前，需要在其表面均匀涂覆一层光敏液。这层光敏液将用于制作电路板的线路图案。涂覆机将光敏液定量分配到基材上，然后通过快速转动的辊子将剩余的光敏液从基材上刮掉，以确保涂层均匀。

第五步：曝光和显影

在涂覆光敏层之后，需要将印刷膜图置于光敏涂层的上方，并通过紫外线曝光。曝光后，将通过显影剂溶解掉未曝光的光敏涂层，从而形成目标线路图案。 第六步：电镀和蚀刻

在经过曝光和显影之后，需要进行电镀和蚀刻。首先，将整个电路板浸入铜盐溶液中进行电镀，使涂敷在基材上的线路图案表面形成一层薄薄的铜层。然后，使用化学蚀刻剂将未被线路图案覆盖住的铜腐蚀掉，从而形成电路板的线路。这个过程需要多次循环，以确保线路的完全形成。

第七步：锡膏覆盖

在完成电路板的线路后，需要将焊盘涂覆上锡膏，用于连接电子元件。焊盘是一个特殊的区域，用于焊接元件的引脚。锡膏通常使用丝网印刷的方式覆盖在焊盘上。

第八步：组装和焊接

在完成焊盘的表面涂覆后，电子组件将定位在电路板上的相应位置，并通过回流焊接或波峰焊接来固定和连接。回流焊接和波峰焊接都使用熔化的焊料，但回流焊接在通过热空气进行加热，而波峰焊接则通过将电路板浸入融化的焊料中进行加热。

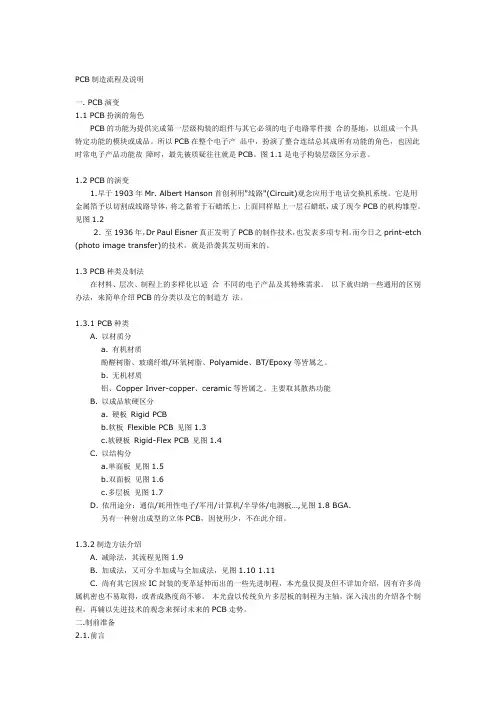

PCB制造流程及说明

一. PCB演变

1.1 PCB扮演的角色

PCB的功能为提供完成第一层级构装的组件与其它必须的电子电路零件接 合的基地，以组成一个具特定功能的模块或成品。所以PCB在整个电子产 品中，扮演了整合连结总其成所有功能的角色，也因此时常电子产品功能故 障时，最先被质疑往往就是PCB。图1.1是电子构装层级区分示意。

1.2 PCB的演变

1.早于1903年Mr. Albert Hanson首创利用"线路"(Circuit)观念应用于电话交换机系统。它是用金属箔予以切割成线路导体，将之黏着于石蜡纸上，上面同样贴上一层石蜡纸，成了现今PCB的机构雏型。见图1.2

2. 至1936年，Dr Paul Eisner真正发明了PCB的制作技术，也发表多项专利。而今日之print-etch

(photo image transfer)的技术，就是沿袭其发明而来的。

1.3 PCB种类及制法

在材料、层次、制程上的多样化以适 合 不同的电子产品及其特殊需求。 以下就归纳一些通用的区别办法，来简单介绍PCB的分类以及它的制造方 法。

1.3.1 PCB种类

A. 以材质分

a. 有机材质

酚醛树脂、玻璃纤维/环氧树脂、Polyamide、BT/Epoxy等皆属之。

b. 无机材质

铝、Copper Inver-copper、ceramic等皆属之。主要取其散热功能

B. 以成品软硬区分

a. 硬板 Rigid PCB

b.软板 Flexible PCB 见图1.3

c.软硬板 Rigid-Flex PCB 见图1.4

C. 以结构分

a.单面板 见图1.5

b.双面板 见图1.6

c.多层板 见图1.7

D. 依用途分：通信/耗用性电子/军用/计算机/半导体/电测板…,见图1.8 BGA.

pcb生产工艺流程

PCB生产工艺流程是指在制造PCB过程中的一系列工艺流程，包括设计、原料采购、制版、贴膜、制程、印刷、钻孔、磨边、抛光、点焊等环节。以下是一个简单的PCB生产工艺流程：

1.设计：根据客户的要求和需求，设计电路图和PCB布局图。

2.原料采购：采购所需的各种原材料，如基板、铜箔、耐热胶带、印刷油墨等。

3.制版：根据设计图将图纸制成光刻胶版，然后通过光刻工艺将电路图案转移到基板上。

4.贴膜：将所需的膜覆盖在基板上，以保护电路图案。

5.制程：通过化学腐蚀或机械研磨的方式，去除不需要的铜箔，形成所需的电路图案。

6.印刷：将印刷油墨覆盖在板面上，以保护电路图案。

7.钻孔：在所需位置钻孔，以便后续的焊接或组装。

8.磨边：将板面边缘进行磨边处理，使其平整。

9.抛光：将板面进行抛光处理，使其表面光滑。

10.点焊：将元器件焊接到板上的所需位置，形成完整的电路。

11.测试：对PCB进行电气性能测试，确保所有电路正常工作。

12.包装：将PCB清洗干净，并进行适当的包装，以便运输和存储。

以上是一个基本的PCB生产工艺流程，具体的生产工艺可能因不同的产品类型和要求而有所不同。另外，在整个生产过程中，还需要严格控制生产环境和质量管理，以确保生产出高质量的PCB产品。同时，还需要根据客户的要求和市场需要，不断改进和优化生产工艺流程，以提高生产效率和产品质量。
