pcb板的生产工艺

pcb板的生产工艺流程

PCB（Printed Circuit Board）是电子元器件的载体，是电子电路的重要组成部分。现在的PCB生产工艺已经非常成熟，经过多年的发展，已形成了一整套完整的生产流程。下面介绍一下PCB板的生产工艺流程。

一、原材料准备

PCB制造所需要的主要原材料包括基板、覆铜箔、感光涂料、覆盖层、钻孔涂层、电解铜涂层、化学镀铜涂层、表面处理等。这些原材料要根据设计要求购买，并切割成适当大小。

二、钻孔

首先，利用CAD软件制定出基板的全局布线方案，然后再于全局布线图上标注各个元器件的引脚编号，钻孔时按照这些编号进行操作。钻孔方式有机械钻孔和激光钻孔两种，通常采用激光钻孔，因为它的钻孔准确度高且不会产生尘埃。

三、电镀

电镀是PCB的重要工艺，主要分为铜化和镀金两种。铜化是利用化学反应，将基板表面的铜箔只保留所需的部分，其余部分用化学溶液腐蚀去除。镀金是在铜箔表面镀上一层金属，增加PCB的抗氧化性和防腐蚀性。

四、感光涂覆

感光涂层是一种用于制作印刷电路板的薄膜材料，利用它可以制作出精细的线路图案。首先将感光涂料均匀涂布在基板上，然后将感光胶膜压在感光涂层上，再通过紫外线曝光，带有线路图案的感光胶膜就可以显现出来。

五、图案显影

图案显影是将感光胶膜上的无用涂层去除，仅保留有用的线路图案。将显影剂涂在感光胶膜上，经过一段时间后，将显影剂溶液沖洗干净，即可将无用的感光胶去除，留下线路图案。

六、钻孔

再次进行钻孔操作，钻孔精度要高于第一次钻孔，因为这次的钻孔要在已经涂覆有线路图的感光膜上进行。

七、覆铜 覆铜是将铜箔覆盖在基板上来制作线路的工艺。通过铜箔完全覆盖基板，利用制品的玻璃纤维表面的多孔性和黏附力，而与基板互相黏在一起，并使铜箔与基板形成良好的订单。此后，将多余的铜箔磨掉，将所需要的铜箔保留下来。

pcb载板生产工艺

PCB载板是将已经完成的电子封装芯片，通过接线方式连接到印制电路板上，成为整个电子产品中重要的组成部分。而PCB载板的生产工艺则是指在制造过程中需要经历的一系列步骤和技术。

PCB载板的生产工艺主要包括以下几个步骤：

首先，设计电路原理图和布局。在这一步骤中，制造商需要将电子产品的功能需求进行系统化规划，并根据设计要求绘制电路原理图和布局图，确定各个元器件和线路的位置和连接方式。

接着，制作光绘胶片。光绘胶片是制作PCB板的重要工具，通过胶片绘制将电路图案转移到光板上。制作光绘胶片需要使用CAD绘图软件将电路原理图转换为胶片图像，并进行校正和调整，然后通过打印机将图像转移到胶片上。

然后，制作光板。制作光板是将光绘胶片中的电路图案转移到未加工的铜箔层上。首先，将胶片固定在光板上，然后将其放入光板曝光机中，通过紫外线的曝光将电路图案转移到光板上。曝光后，去除胶片，再经过显影和腐蚀等步骤，将光板中未固化的铜箔层腐蚀掉，形成电路线路图案。

接下来是钻孔。钻孔是为了在PCB板上安装元器件的孔位。通过在光板上定位和打孔，将电路图案中需要安装元器件的位置进行钻孔。钻孔需要使用高速钻头，以确保孔位精确和表面质量。

然后是镀铜工艺。镀铜是为了增加PCB板的导电性和耐腐蚀性。通过化学镀铜或电解镀铜等方法，在PCB板的钻孔表面和电路线路上镀上一层铜。这也是为了与后续的电路组装和焊接工艺相匹配。

最后是制作印刷文字和焊盘。印刷文字是为了标记PCB板上各个元器件和线路的位置，方便后续的组装和维修。焊盘则是为了和元器件连接的焊接点。通过专用的印刷机在PCB板上印刷文字和焊盘。

以上就是PCB载板生产工艺的主要步骤和技术。这些步骤需要经过严格的质量控制和检验，以确保PCB板的质量和性能。同时，随着科技的进步和市场的需求，PCB载板的生产工艺也在不断发展和改变，以满足电子产品制造的要求。

PCB板生产工艺流程

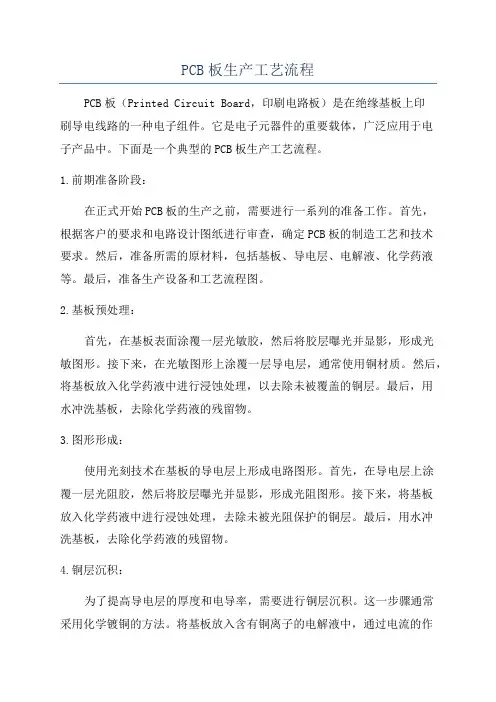

PCB板（Printed Circuit Board，印刷电路板）是在绝缘基板上印刷导电线路的一种电子组件。它是电子元器件的重要载体，广泛应用于电子产品中。下面是一个典型的PCB板生产工艺流程。

1.前期准备阶段：

在正式开始PCB板的生产之前，需要进行一系列的准备工作。首先，根据客户的要求和电路设计图纸进行审查，确定PCB板的制造工艺和技术要求。然后，准备所需的原材料，包括基板、导电层、电解液、化学药液等。最后，准备生产设备和工艺流程图。

2.基板预处理：

首先，在基板表面涂覆一层光敏胶，然后将胶层曝光并显影，形成光敏图形。接下来，在光敏图形上涂覆一层导电层，通常使用铜材质。然后，将基板放入化学药液中进行浸蚀处理，以去除未被覆盖的铜层。最后，用水冲洗基板，去除化学药液的残留物。

3.图形形成：

使用光刻技术在基板的导电层上形成电路图形。首先，在导电层上涂覆一层光阻胶，然后将胶层曝光并显影，形成光阻图形。接下来，将基板放入化学药液中进行浸蚀处理，去除未被光阻保护的铜层。最后，用水冲洗基板，去除化学药液的残留物。

4.铜层沉积：

为了提高导电层的厚度和电导率，需要进行铜层沉积。这一步骤通常采用化学镀铜的方法。将基板放入含有铜离子的电解液中，通过电流的作用，铜离子被还原成铜层。此时，导电层的厚度大大增加，以满足电路设计要求。

5.电镀涂层：

在铜层上涂覆一层保护层，以保护铜层免受腐蚀和损坏。通常使用有机物质（如有机锡化合物）进行涂层。涂层之后，将基板放入烘干设备中进行固化。

6.成品检验：

对生产完成的PCB板进行严格的检验。按照客户的要求和标准，检查板面质量，包括导电层的良好连接、图形的完整性和正确性等。此外，还需要进行各种电性能测试，以确保电路的正常工作。

7.成品包装：

需要注意的是，以上的工艺流程仅仅是一个典型的PCB板生产过程，实际生产中可能还会根据具体要求和生产设备的不同而有所变化。此外，PCB板的生产过程还需要严格控制工艺参数，以确保产品质量和稳定性。

pcb板制造工艺流程及控制方法

PCB板，也就是印刷电路板，它的制造可有趣啦。

一、工艺流程。

1. 设计。

这就像是给PCB板画蓝图呢。工程师们用专门的软件，把线路、元件的位置啥的都规划好。要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。这个阶段要是出点小差错，后面可就麻烦咯。比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。

2. 开料。

把大的覆铜板按照设计的尺寸切成小块。这就好比裁布料一样，得裁得准准的。要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。

3. 内层线路制作。

这一步是在板子里做出线路来。要通过光刻、蚀刻这些技术。光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。

4. 层压。

如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。

5. 外层线路制作。

和内层线路制作有点像，不过这是在板子的最外面做线路。这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。 6. 阻焊和字符印刷。

阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。

7. 表面处理。

这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。就像给板子的表面做个美容，让它更好地和元件结合。

8. 成型。

把板子按照设计的形状切割出来。这是最后的一步啦，就像给PCB板做个最后的造型。

二、控制方法。

1. 质量控制。

在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。
