一、水泥搅拌桩试验检测方案
（1）水泥土试验
为确立该工程深层搅拌桩采纳哪一种水泥掺入比适合， 要在工程现场钻孔取土样到
有相应资质的实验室做搅拌桩掺入比室内强度试验（保养室的温度为 20±2℃，湿度
大于 90％，试验所用的水泥与试桩所用水泥一致。所取土样主要为③层的淤泥质土，
分别采纳水泥掺入比 12％、 15％， 18%，分别查验了龄期为 7 天、 14 天、 28 天、 60
天、 90 天的水泥试块抗压强度，每组试验 6 个试块，共 90 个试块。
按×× 70.7 的水泥沙浆试模进行水泥土的强度试验。
水泥土强度试验的试件编号 表 1：
试件组号 土样 水灰比 水泥掺入量 % 龄期（天）
A1-6 ③层的淤泥质土 1 ： 1 12 7
B1-6 ③层的淤泥质土 1：1 12 14
C1-6 ③层的淤泥质土 1：1 12 28
D1-6 ③层的淤泥质土 1 ： 1 12 60
E1-6 ③层的淤泥质土 1：1 12 90
F ③层的淤泥质土 1：1 15 7
1-6
G1-6 ③层的淤泥质土 1 ： 1 15 14
H1-6 ③层的淤泥质土 1：1 15 28
I1-6 ③层的淤泥质土 1：1 15 60
J1-6 ③层的淤泥质土 1：1 15 90
K1-6 ③层的淤泥质土 1：1 18 7
L1-6 ③层的淤泥质土 1：1 18 14
M 1-6 ③层的淤泥质土 1 ： 1 18 28
N1-6 ③层的淤泥质土 1：1 18 60
O1-6 ③层的淤泥质土 1：1 18 90
日期
试块编号
试块强度实验数据记录表
实验温度 仪器
水 泥 龄期 单轴极限抗压强 均匀值
备注
掺量
度（ kpa）
A1
A2
A3 A 组试块 12% 7天 A4
A5
A6
B 组试块
C 组试块
O 组试块
实验员 记录员 校核员

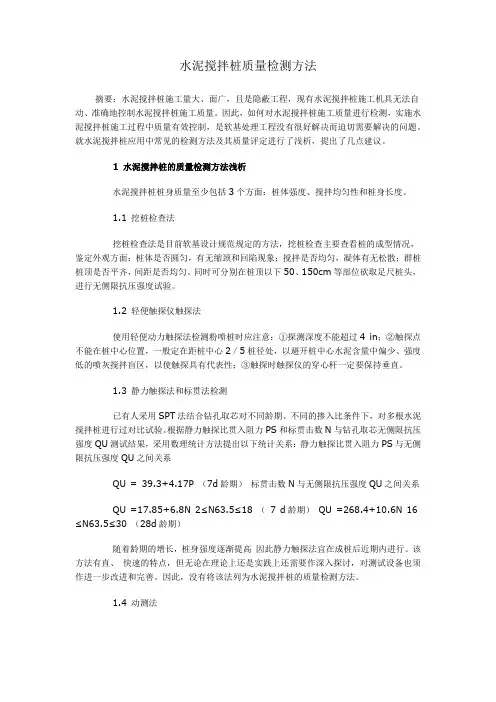

水泥搅拌桩质量检测方法
摘要：水泥搅拌桩施工量大、面广，且是隐蔽工程，现有水泥搅拌桩施工机具无法自动、准确地控制水泥搅拌桩施工质量。因此，如何对水泥搅拌桩施工质量进行检测，实施水泥搅拌桩施工过程中质量有效控制，是软基处理工程没有很好解决而迫切需要解决的问题。就水泥搅拌桩应用中常见的检测方法及其质量评定进行了浅析，提出了几点建议。
1 水泥搅拌桩的质量检测方法浅析
水泥搅拌桩桩身质量至少包括3个方面：桩体强度、搅拌均匀性和桩身长度。
1.1 挖桩检查法
挖桩检查法是目前软基设计规范规定的方法，挖桩检查主要查看桩的成型情况，鉴定外观方面：桩体是否圆匀，有无缩颈和回陷现象；搅拌是否均匀，凝体有无松散；群桩桩顶是否平齐，间距是否均匀。同时可分别在桩顶以下50、150cm等部位砍取足尺桩头，进行无侧限抗压强度试验。
1.2 轻便触探仪触探法
使用轻便动力触探法检测粉喷桩时应注意：①探测深度不能超过4 in；②触探点不能在桩中心位置，一般定在距桩中心2／5桩径处，以避开桩中心水泥含量中偏少、强度低的喷灰搅拌盲区，以使触探具有代表性；③触探时触探仪的穿心杆一定要保持垂直。
1.3 静力触探法和标贯法检测
已有人采用SPT法结合钻孔取芯对不同龄期、不同的掺入比条件下，对多根水泥搅拌桩进行过对比试验。根据静力触探比贯入阻力PS和标贯击数N与钻孔取芯无侧限抗压强度QU测试结果，采用数理统计方法提出以下统计关系：静力触探比贯入阻力PS与无侧限抗压强度QU之间关系
QU = 39.3+4.17P （7d龄期） 标贯击数N与无侧限抗压强度QU之间关系
QU =17.85+6.8N 2≤N63.5≤18 （ 7 d龄期） QU =268.4+10.6N 16≤N63.5≤30 （28d龄期）
随着龄期的增长，桩身强度逐渐提高 因此静力触探法宜在成桩后近期内进行。该方法有直、 快速的特点，但无论在理论上还是实践上还需要作深入探讨，对测试设备也须作进一步改进和完善。因此，没有将该法列为水泥搅拌桩的质量检测方法。
水泥土搅拌桩钻孔取芯法质量检测综合评定方法
一、前言
水泥土搅拌桩是一种常见的地基处理技术，其施工质量对于工程的安全和稳定性具有重要意义。而钻孔取芯法是评定水泥土搅拌桩质量的一种有效方法。本文将详细介绍水泥土搅拌桩钻孔取芯法质量检测综合评定方法。
二、钻孔取芯法介绍
钻孔取芯法是通过在水泥土搅拌桩周围钻取样品，对样品进行分析和测试，从而评定水泥土搅拌桩的质量。其主要步骤包括：确定采样点位、钻孔、取芯、标记等。
三、采样点位确定
采样点位的确定应根据设计图纸和实际情况进行选定，通常应选择在水泥土搅拌桩上部与下部交界处或者相邻两根水泥土搅拌桩之间进行采样。
四、钻孔
在采样点位上进行钻孔，通常使用手动或电动小型钻机进行操作。在操作过程中应注意保持稳定，避免损坏周围地层。
五、取芯
取芯是钻孔取样的关键步骤，其应在钻孔深度达到设计要求时进行。通常使用手动或电动小型取芯器进行操作，其直径应与水泥土搅拌桩直径相同。在取样过程中应注意保持芯筒内部清洁，避免污染样品。
六、标记
对于不同采样点位的样品应进行标记，以便后续分析和测试。标记内容应包括采样点位、深度、日期等信息。
七、质量检测综合评定方法
质量检测综合评定方法主要包括以下几个方面：
1.外观质量：对于水泥土搅拌桩表面是否平整、是否有裂缝等进行观察和记录。
2.物理性质：对于采集的样品进行物理性质测试，包括密度、吸水率、压缩强度等。
3.化学性质：对于采集的样品进行化学性质测试，包括PH值、有机物含量等。
4.微结构特征：通过显微镜等设备观察水泥土搅拌桩内部微结构特征，如颗粒排列情况、颗粒间的结合情况等。
5.综合评定：根据以上测试结果，对水泥土搅拌桩进行综合评定，判断其质量是否符合要求。
八、总结
水泥土搅拌桩钻孔取芯法质量检测综合评定方法是一种有效的评定水泥土搅拌桩质量的方法。在实际操作中应注意保持稳定、保持清洁、标记准确等，以获得准确可靠的测试结果。

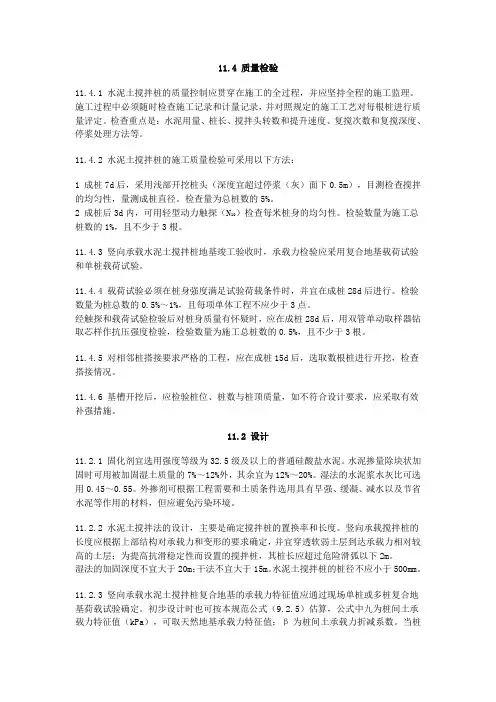

11.4 质量检验
11.4.1 水泥土搅拌桩的质量控制应贯穿在施工的全过程，并应坚持全程的施工监理。施工过程中必须随时检查施工记录和计量记录，并对照规定的施工工艺对每根桩进行质量评定。检查重点是：水泥用量、桩长、搅拌头转数和提升速度、复搅次数和复搅深度、停浆处理方法等。
11.4.2 水泥土搅拌桩的施工质量检验可采用以下方法：
1 成桩7d后，采用浅部开挖桩头（深度宜超过停浆（灰）面下0.5m），目测检查搅拌的均匀性，量测成桩直径。检查量为总桩数的5%。
2 成桩后3d内，可用轻型动力触探（N10）检查每米桩身的均匀性。检验数量为施工总桩数的1%，且不少于3根。
11.4.3 竖向承载水泥土搅拌桩地基竣工验收时，承载力检验应采用复合地基载荷试验和单桩载荷试验。
11.4.4 载荷试验必须在桩身强度满足试验荷载条件时，并宜在成桩28d后进行。检验数量为桩总数的0.5%～1%，且每项单体工程不应少于3点。
经触探和载荷试验检验后对桩身质量有怀疑时，应在成桩28d后，用双管单动取样器钻取芯样作抗压强度检验，检验数量为施工总桩数的0.5%，且不少于3根。
11.4.5 对相邻桩搭接要求严格的工程，应在成桩15d后，选取数根桩进行开挖，检查搭接情况。
11.4.6 基槽开挖后，应检验桩位、桩数与桩顶质量，如不符合设计要求，应采取有效补强措施。
11.2 设计
11.2.1 固化剂宜选用强度等级为32.5级及以上的普通硅酸盐水泥。水泥掺量除块状加固时可用被加固湿土质量的7%～12%外，其余宜为12%～20%。湿法的水泥浆水灰比可选用0.45～0.55。外掺剂可根据工程需要和土质条件选用具有早强、缓凝、减水以及节省水泥等作用的材料，但应避免污染环境。
11.2.2 水泥土搅拌法的设计，主要是确定搅拌桩的置换率和长度。竖向承载搅拌桩的长度应根据上部结构对承载力和变形的要求确定，并宜穿透软弱土层到达承载力相对较高的土层；为提高抗滑稳定性而设置的搅拌桩，其桩长应超过危险滑弧以下2m。
