智能充电器设计知识点

未知驱动探索，专注成就专业

1

基于51单片机的智能充电器的设计

1. 引言

智能充电器的设计是将充电器与微控制器相结合，实现充电过程的自动化和优化。本文将介绍一种基于51单片机的智能充电器的设计方案。该充电器能够根据电池的状态智能调整充电电流和充电时间，提高充电效率和电池寿命。

2. 设计方案

智能充电器的设计方案如下：

2.1 硬件设计

充电器的硬件主要包括电源模块、控制模块、显示模块和充电模块。

2.1.1 电源模块

电源模块提供稳定的直流电源供给整个系统，可以使用变压器和整流电路来获得所需要的直流电压。 未知驱动探索，专注成就专业

2

2.1.2 控制模块

控制模块使用51单片机作为主控芯片，通过各种传感器检测充电电流、充电电压和电池状态。根据检测结果，控制模块可以自动调整充电电流和充电时间，以最佳的方式完成充电过程。

2.1.3 显示模块

显示模块用于显示充电器的状态信息，可以使用液晶显示屏或LED灯来实现。

2.1.4 充电模块

充电模块是将电能传输到电池上进行充电的部分，可以采用一定的充电控制电路来控制充电过程。

2.2 软件设计

智能充电器的软件设计主要包括充电算法和控制逻辑。

2.2.1 充电算法

充电算法根据电池的充电状态和特性，计算出最佳的充电电流和充电时间。常见的充电算法包括恒压充电、恒流充电和多段充电等。 未知驱动探索，专注成就专业

3

2.2.2 控制逻辑

控制逻辑负责监测电池的电压、充电电流和充电时间，并根据充电算法决定是否需要调整充电参数。控制逻辑还可以实现保护功能，比如过流保护、过温保护和反接保护等。

3. 实现过程

智能充电器的实现过程可以分为硬件设计和软件开发两个步骤。

3.1 硬件设计

在硬件设计阶段，需要根据设计方案选择合适的电源模块、传感器、显示模块和充电模块。然后进行硬件电路的布局和连接，确保电路正常工作。

3.2 软件开发

在软件开发阶段，首先需要编写51单片机的控制程序。根据充电算法和控制逻辑编写相关的代码，并与硬件进行连接和测试。然后进行功能测试和性能优化，确保系统的稳定性和可靠性。 未知驱动探索，专注成就专业

基于单片机技术的智能充电器设计

1. 引言

智能充电器是一种利用单片机技术实现智能控制的充电器，它能够根据充电设备的需求，自动调节充电电流和电压，实现高效、安全、快速的充电过程。本文将详细介绍基于单片机技术的智能充电器设计，并探讨其在实际应用中的优势和挑战。

2. 智能充电器设计原理

2.1 单片机控制

基于单片机技术的智能充电器采用单片机作为控制核心，通过编程实现对充电过程中各种参数的监测和调节。单片机具有高速、低功耗、易编程等优势，可以实现精确控制和智能化管理。

2.2 充放电管理

智能充电器设计中重要一环是对锂离子等可再生储能设备进行精确管理。通过监测储能设备的状态参数（如温度、容量等），可以根据设备需求自动调节输出功率，并确保安全快速地完成充放电过程。

3. 智能化算法设计

3.1 全局最优算法

为了最大限度地提高储能设备的利用率，智能充电器设计中应用了全局最优算法。该算法通过对充电过程中的各种参数进行实时监测和分析，优化充电过程中的功率分配，使得充电器能够以最高效率完成充电任务。

3.2 自适应调节算法

智能充电器设计中还应用了自适应调节算法，通过对设备需求的实时监测和分析，自动调节输出功率和电压。该算法可以根据设备需求的变化进行动态调整，以提高充电效率和减少能量损耗。

4. 智能充电器设计实现

4.1 硬件设计 智能充电器硬件设计包括选择合适的单片机芯片、功率模块、传感器等元件，并进行合理布局和连接。其中单片机芯片需要具备足够的计算性能和存储空间，以支持复杂的控制算法。

4.2 软件设计

智能充电器软件设计包括编写控制程序、界面程序等。控制程序需要实现对各种参数的监测、分析和控制，并根据设备需求进行动态调整。界面程序可以提供用户友好的操作界面，并显示相关的充电信息。

5. 智能充电器的应用优势

5.1 高效充电

基于单片机技术的智能充电器能够根据设备需求智能调节输出功率和电压，以最高效率完成充电任务。相比传统充电器，智能充电器可以大大缩短充电时间，提高储能设备的利用效率。

基于单片机的智能电池充电器的设计

智能电池充电器是一种能够智能识别电池类型和状态，并能根据电池需求实现快充和慢充的充电器。本文将介绍一种基于单片机的智能电池充电器的设计。

一、设计原理

智能电池充电器采用了单片机作为控制核心，通过对电源和电池状态进行实时监测以及控制充电电流和电压等参数，从而实现对电池的智能化管理。

二、主要功能

1.电池类型识别：通过检测电池的电压和电流波形，智能电池充电器能够自动识别电池的类型，包括锂电池、铅酸电池等等。

2.电池状态检测：充电器能够实时监测电池的电流、电压以及温度等参数，通过这些参数的变化，判断电池的充电、放电状态，从而保证电池的安全和寿命。

3.充电控制：智能电池充电器可以根据电池类型和状态，动态调整充电电压和电流，以实现快充和慢充的切换，从而提高电池的充电效率和安全性。

4.过充保护：当电池充电至预设的电压值时，充电器能够自动停止充电，防止过充，保护电池安全。

5.温度保护：当电池温度过高时，充电器会自动停止充电，保护电池不受损坏。

三、硬件设计 智能电池充电器的硬件设计包括电源电路、电流电压检测电路、控制电路和显示电路四个主要部分。

1.电源电路：充电器所需的电源电压一般为DC12V或AC220V，通过整流和滤波电路将交流电转化为直流电，并通过稳压电路将电压稳定在适合电池充电的范围内。

2.电流电压检测电路：用于实时检测电池的电流和电压值，通常采用放大电路和模数转换电路将模拟信号转化为数字信号，以供单片机进行处理。

3.控制电路：包括单片机和相关外围电路，单片机根据检测到的电池类型和状态，通过控制电源电压和电流调整电池的充电方式和速度。

4.显示电路：用于显示电池的充电状态、电流、电压等相关信息，通常采用数码管、LCD等显示器件。

四、软件设计

智能电池充电器的软件设计主要包括单片机的程序设计和算法设计。

1.程序设计：根据单片机的指令系统和硬件接口进行开发，程序主要包括电池类型识别、电池状态检测、充电控制和保护控制等功能。

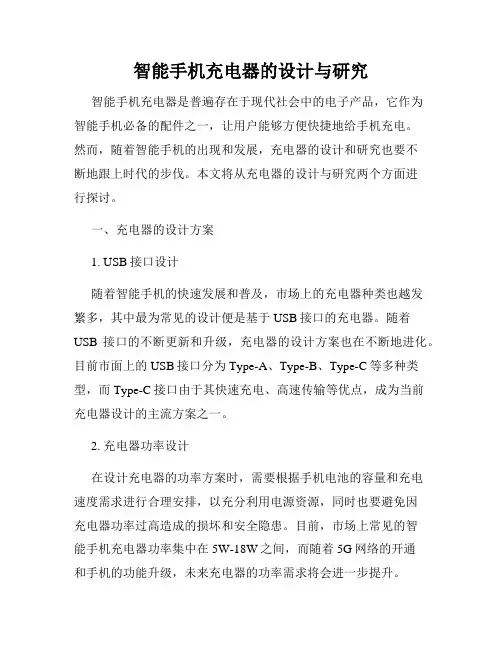

智能手机充电器的设计与研究

智能手机充电器是普遍存在于现代社会中的电子产品，它作为智能手机必备的配件之一，让用户能够方便快捷地给手机充电。然而，随着智能手机的出现和发展，充电器的设计和研究也要不断地跟上时代的步伐。本文将从充电器的设计与研究两个方面进行探讨。

一、充电器的设计方案

1. USB接口设计

随着智能手机的快速发展和普及，市场上的充电器种类也越发繁多，其中最为常见的设计便是基于USB接口的充电器。随着USB接口的不断更新和升级，充电器的设计方案也在不断地进化。目前市面上的USB接口分为Type-A、Type-B、Type-C等多种类型，而Type-C接口由于其快速充电、高速传输等优点，成为当前充电器设计的主流方案之一。

2. 充电器功率设计

在设计充电器的功率方案时，需要根据手机电池的容量和充电速度需求进行合理安排，以充分利用电源资源，同时也要避免因充电器功率过高造成的损坏和安全隐患。目前，市场上常见的智能手机充电器功率集中在5W-18W之间，而随着5G网络的开通和手机的功能升级，未来充电器的功率需求将会进一步提升。 3. 多合一充电器设计

为了方便用户同时给多个设备充电，一些充电器设计师提出了多合一的设计方案。这种充电器在设计时会增加多个接口和多种输出功率，使得用户能够一次性给多个设备进行快速充电。而在设计多合一充电器时，还需要考虑设备之间的兼容性和功率分配等问题，确保用户的充电体验得到最大的优化。

二、充电器的研究方向

1. 快速充电技术

随着手机功能的不断升级，对充电速度的需求也日益提高。因此，现代充电器研究已经聚焦于如何实现更快速的充电。目前快速充电技术主要分为表面充电、直流快充、无线充电等多种方式。然而，这种技术的快速充电与电池寿命的平衡也是研究该领域的一个主要方向。

2. 绿色环保技术

在充电器研发领域，绿色环保技术也逐渐成为广泛关注的方向之一。充电器的生产、使用和处理过程中都会产生一定的污染和影响环境的因素，因此如何减少该类问题也成为研究的重点。目前主要的研究方向包括制定环保标准、使用可再生能源、增强充电器的耐用性、推广充电器回收等。
