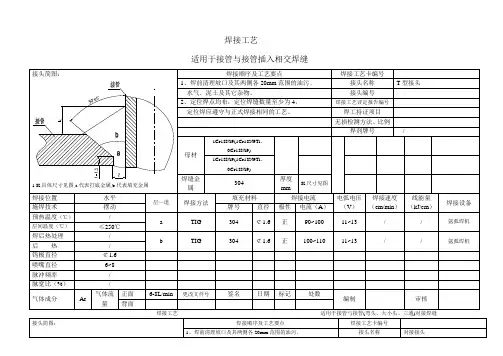

通用焊接工艺卡

3.如果管壁厚薄打底就能将坡口填满，则图中填充金属层就不需要。
焊接顺序及工艺要点
焊接工艺卡编号
1、焊前清理坡口及其两侧各20mm范围的油污﹑
接头名称
对接接头
水气﹑泥土及其它杂物。
接头编号
2、定位焊点均布，定位焊缝数量至少为4，
焊接工艺评定报告编号
定位焊应遵守与正式焊接相同的工艺。
焊工持证项目
无损检测方法、比例
焊工持证项目
无损检测方法、比例
焊剂牌号
/
母材
1Cr18Ni9(1Cr18N9Ti、0Cr18Ni9)
1Cr18Ni9(1Cr18N9Ti、0Cr18Ni9)
焊缝金属
304
厚度
mm
K尺寸见图
焊接位置
水平
层—道
焊接方法
填充材料
焊接电流
电弧电压（V）
焊接速度（cm/min）
线能量（kJ/cm）
焊接设备
施焊技术
焊接设备
牌号
直径
极性
电流（A）
施焊技术
摆动
打底
TIG
304
￠1.6
正
90~100
11~13
/
/
直流焊机
预热温度（℃）
/
填充
TIG
304
￠1.6
正
100~110
11~13
/
/
直流焊机
层间温度（℃）
≤250℃
焊后热处理
/
后热
/
钨极直径
￠1.6
喷嘴直径
6~8
脉冲频率
/
脉宽比（%）
/
气体成分
Ar
气体
流量

3） 处理：方钢下料后去除端部毛刺；
用气吹吹净内腔的铁屑；
码放整齐后对所有切口涂防锈油（按计划在两天内使用的可不刷）；
4） 自检：方钢规格、长度尺寸符合图纸要求；
检查杆件直线度，不得有明显弯曲和扭曲变形；
断口整齐，无毛刺；
5） 材料堆放：下好的料应有序的堆放在指定的地方，并注明车型。
8） 侧窗止口焊接：根据图纸要求，在腰梁上沿点焊侧窗止口，内侧间距为100~200mm，外侧80~120mm，保证所有止口上端平直，止口两段必须焊接牢固，同时点焊侧围处包角与骨架固定，对所有焊点涂防锈漆；
9） 打磨：用角磨机把高于工作表面焊瘤磨平，并在焊接部位刷涂防锈漆；
10） 自检：腰梁上下直线度±3mm，任意1米内上下凹凸小于3mm；窗框尺寸符合图纸要求，长度公差为±3mm，高度公差为0~2mm，对角线偏差小于3mm，侧舱门框符合图纸设计尺寸要求，对角线误差小于3mm；
8. 侧后封板焊装
1） 备料：查阅生产计划表及车辆配置状态表确认车辆配置要求，取来相应侧后封板，检查有无凹凸不平，带进气口封板是否正确；
2） 试装：把侧后封板试装入两侧带弧杆件的进气孔洞外表面，封板后端折边处与侧围后立柱断面相平，最底端与蒙皮上止口处相平，前端弧形止口（折边）与侧围弧杆件距离控制在30~35mm间（部分车型用样板定位），并保持均匀，取下封板并休整相干涉部位；
8） 打磨：用角磨机把高于工作表面焊瘤磨平，并涂防锈漆；
9） 自检：重新检查所有焊接材料的安装尺寸，并标车型、车号。总长度公差±5mm，对角线差小于5mm；天窗换气扇孔、空调进出风口孔洞长宽公差1~2mm，对角线差不大于2mm，空调蒸发器冷凝器支架尺寸符合空调安装尺寸，预埋板位置应符合图纸设计要求，焊接应牢固；

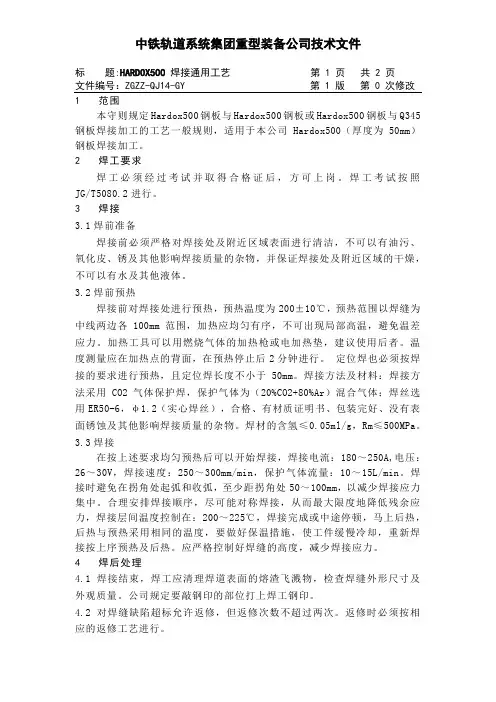

文件编号：ZGZZ-QJ14-GY 第 1 版第 0 次修改1 范围本守则规定Hardox500钢板与Hardox500钢板或Hardox500钢板与Q345钢板焊接加工的工艺一般规则，适用于本公司Hardox500（厚度为50mm）钢板焊接加工。

2 焊工要求焊工必须经过考试并取得合格证后，方可上岗。

焊工考试按照JG/T5080.2进行。

3 焊接3.1焊前准备焊接前必须严格对焊接处及附近区域表面进行清洁，不可以有油污、氧化皮、锈及其他影响焊接质量的杂物，并保证焊接处及附近区域的干燥，不可以有水及其他液体。

3.2焊前预热焊接前对焊接处进行预热，预热温度为200±10℃，预热范围以焊缝为中线两边各100mm范围，加热应均匀有序，不可出现局部高温，避免温差应力。

加热工具可以用燃烧气体的加热枪或电加热垫，建议使用后者。

温度测量应在加热点的背面，在预热停止后2分钟进行。

定位焊也必须按焊接的要求进行预热，且定位焊长度不小于50mm。

焊接方法及材料：焊接方法采用CO2气体保护焊，保护气体为（20%CO2+80%Ar）混合气体；焊丝选用ER50-6，φ1.2（实心焊丝），合格、有材质证明书、包装完好、没有表面锈蚀及其他影响焊接质量的杂物。

焊材的含氢≤0.05ml/g，Rm≤500MPa。

3.3焊接在按上述要求均匀预热后可以开始焊接，焊接电流：180～250A,电压：26～30V，焊接速度：250～300mm/min，保护气体流量：10～15L/min。

焊接时避免在拐角处起弧和收弧，至少距拐角处50～100mm，以减少焊接应力集中。

合理安排焊接顺序，尽可能对称焊接，从而最大限度地降低残余应力，焊接层间温度控制在：200～225℃，焊接完成或中途停顿，马上后热，后热与预热采用相同的温度，要做好保温措施，使工件缓慢冷却，重新焊接按上序预热及后热。

应严格控制好焊缝的高度，减少焊接应力。

4 焊后处理4.1 焊接结束，焊工应清理焊道表面的熔渣飞溅物，检查焊缝外形尺寸及外观质量。

Ф4.0
160
24~26
14
6
E4315
Ф4.0
160
24~26
14
备注：其他焊接工艺要求按本单位《通用焊接工艺守则》执行
编制
校对
审核
页码
8
焊接工艺卡
焊88-4
产品名称
焊接工艺评定编号
评88-4
焊缝代号
共40页
第9页
材料牌号
板A3：δ=8
焊接层次、顺序示意图
焊接层数（正/）：3 坡口高度：60°±5°
测温方法
焊接工艺参数
焊层
焊材牌号
焊材直径mm
焊接电流A
电弧电压V
焊接速度cm/min
保护气体流量L/min
1
E4315
Ф3.2
90
24~26
16
L/min
2
E4315
Ф4.0
140
24~26
14
L/min
3
E4315
Ф4.0
160
24~26
14
L/min
4
E4315
Ф4.0
160
24~26
14
5
E4315
加热方法
种类
温度范围
加热方法
层间温度
温度范围
测温方法
保温时间
冷却方法
测温方法
焊接工艺参数
焊层
焊材牌号
焊材直径mm
焊接电流A
电弧电压V
焊接速度cm/min
保护气体流量L/min
保护气体流量L/min
1
E4315
Ф3.2
90~120
24～26
15
