铝合金通用焊接工艺规程1使用范围及目的范围：本规范是适用于地铁铝合金部件焊接全过程的通用工艺要求。
目的：与焊接相关的作业人员按标准规范作业，同时也使焊接过程检查更具可操作性。
2焊前准备的要求2.1在焊接作业前首先必须根据图纸检查来料或可见的重要尺寸、形位公差和焊接质量，来料不合格不能进行焊接作业。
2.2在焊接作业前，必须将残留在产品表面和型腔内的灰尘、飞溅、毛刺、切削液、铝屑及其它杂物清理干净。
2.3用棉布将来料或工件上的灰尘和脏物擦干净，如果工件上有油污，使用清洗液清理干净。
2.4使用风动不锈钢丝轮将焊缝区域内的氧化膜打磨干净，以打磨处呈白亮色为标准，打磨区域为焊缝两侧至少25mm 以上。
2.5焊前确认待焊焊缝区域无打磨时断掉的钢丝等杂物。
2.6钢焊和铝焊的打磨、清理工具禁止混用。
2.7原则上工件打磨后在48小时内没有进行焊接，酸洗部件在72小时内没有进行焊接，则焊前必须重新打磨焊接区域。
2.8为保证焊丝的质量，焊丝原则上用完后再到焊丝房领用，对于晚班需换焊丝的，能够在当天白班下班前领用，制止现场长工夫（24小时以上）存放焊丝。
2.9在焊接功课前，必须检查焊接装备和工装处于正常工作状态。
焊前应检查焊机喷嘴的实际气流量（允差为+3L/min）,自动焊焊丝在8圈以下，手工焊焊丝在5圈以上，不然需要调换气体或焊丝；检查导电嘴是否拧紧，喷嘴是否需要清算。
导电嘴不克不及只简单的采用手动拧紧，必须采用尖嘴钳拧紧。
检查工装状态是否完好，若工装有损坏，应立刻告诉工装管理员进行核查，并组织维修,制止在工装异常状态下进行焊接操作。
2.10焊接前必须检查环境的温度和湿度。
功课区要求温度在5℃以上，MIG焊湿度小于65％，TIG焊湿度小于70％。
环境不符合要求，不克不及进行焊接功课。
2.11焊接过程中不允许有穿堂风。
因此，在焊接作业前必须关闭台位附近的通道门。
当焊接过程中，如果有人打开台位相近处的大门，则要立即停止施焊。
铝及铝合金焊接施工工艺标准1 适用范围本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。
2 施工准备2.1 铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是不注日期的引用文件其最新版本适用于本标准《铝及铝合金轧制板材》GB/T-3880-1997《铝及铝合金热挤压管》第一部分：无缝圆管GB/T4437.1-2000《铝及铝合金拉（轧）制无缝管》GB/T6893-2000《铝及铝合金焊丝》GB/T10858《铝及铝合金焊接管》GB/T10571《铝制焊接容器》JB/T4734-20022.2 材料2.2.1 一般规定工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝，母材和焊丝应妥善保管，防止损伤、污染和腐蚀。
当选用国外材料时，其使用范围应符合相应标准的规定，并应有该材料的质量证明书。
2.2.2 母材2.2.2.1 工程选用的母材应符合现行的国家标准规定。
2.2.2.2 当对母材有特殊要求时，应在设计图样或相应的技术条件上标明。
2.2.2.3 施工单位对设备、容器和管道的材料的代用，必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。
2.2.2.4 损伤和锈蚀严重的母材不得在工程中使用。
2.2.3 焊接材料2.2.3.1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定。
2.2.3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素，并应符合下列规定。
（1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。
（2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。
（3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。
（4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝2.2.3.3 焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定。

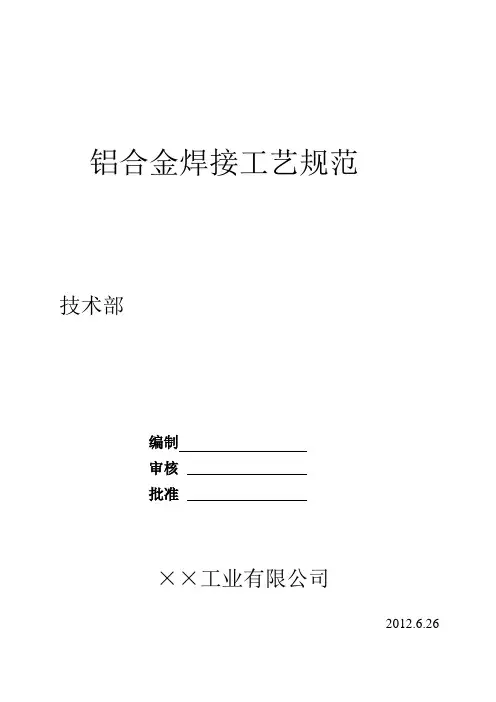

铝合金焊接工艺规范技术部编制审核批准××工业有限公司2012.6.26．前言本规范根据××工业有限公司，定制与实施设计规范、工艺规范、试验规范的要求，按《企业标准编写的一般规定》，为明确铝合金焊接的工艺要求而制定。
本规范是公司在铝合金焊接中的经验总结，对于生产起指导作用。
本规范编制部门：技术部本规范制定日期：2012－6－26。
一、目的为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平,特编制本规范。
二、编制依据1. GB/T 985.3 《铝及铝合金气体保护焊推荐坡口》2. GB/T10858-2008《铝及铝合金焊丝》3. GB/T24598-2009《铝及铝合金熔化焊焊工技能评定》4. GBT3199-2007 《铝及铝合金加工产品贮存及包装》5. GBT22087-2008《铝及铝合金弧焊接头缺欠质量》6.有关产品设计图纸三、焊前准备3.1 焊接材料铝板 3A21(原LF21)及铝合金型材。
焊丝：S311铝硅焊丝 ER4043 直径φ2，φ3，焊丝应有制造长的质量合格证，领取和发放由管理员统一管理。
铝硅焊丝抗裂性好，通用性大。
氩气3.2氩气瓶上应贴有出厂合格标签，其纯度≥99.99%，所用流量8-16升/分钟，气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。
氩气应符合GB/T4842-1995。
3.3 焊接工具①采用交流电焊机，本厂用WSME-315(J19)。
②选用的氩气减压流量计应开闭自如，没有漏气现象。
切记不可先开流量计、后开气瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。
③输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管代用，长度不超过30米。
3.4 其它工器具焊工应备有：手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消除缺陷。
3.5 焊前清理①化学清理：效率高，清理质量稳定，焊件清理范围一般为坡口及其两边各100mm区域，用干净棉纱蘸丙酮溶液擦拭或用8%-10%的NaOH溶液浸泡，去除油污并干燥。
铝合金电弧焊工艺设计规范1范围本标准规范了公司铝交换器(铝散热器、中冷器)铝合金电弧焊焊接参数对焊接质量的影响因素、及焊接参数工艺设计的选择和调节方向。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期更改的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBT3375-1994 焊接术语GBT3669-2001T 铝及铝合金焊条GBT10858-89铝及铝合金焊丝GBT22086-2008 铝及铝合金弧焊推荐工艺JBT9185-1999钨极惰性气体保护焊工艺方法7 焊接工件的表面状态保证焊接强度，附有油、锈、不纯物易产生焊接缺陷4.钨极惰性气体保护焊主要工艺参数的影响因素4.1电流种类与极性4.1.1钨极惰性气体保护焊使用的电流种类可分为直流正接、直流反接及交流三种。
其特点如下：电流种类直流交流（对称的）直流正接直流反接示意图熔深特点深、窄浅、宽中等电极热量分布工件70% 钨极30% 工件30% 钨极70% 工件50%钨极50% 钨极许用电流最大小较大阴极清理作用无有有（工件为负时）适用材料除铝、镁外金属一般不采用铝、镁、铝青铜等4.1.2.1直流正极性的特点：钨极发射电子，带走大量的逸出功，钨极本身温度不高，烧损小，同样直径钨极可使用较大电流，电弧稳定而集中，熔深大，焊接质量好，4.1.2.2直流反极性的特点：钨极吸收电子，钨极本身温度高，烧损大，同样大小直径的钨极许用电流要小的多，电流密度小，熔深浅而宽。
但在质量很大的氩正离子的高速撞击下可清除铝、镁等易氧化金属表面形成的氧化膜，有阴极清理即“清洁”作用。
4.1.3清洁作用通常情况下，铝板或镁板表面有一层很明显的氧化膜。
即使工件金属熔化后，此膜也呈固体状浮在表面上（既不熔化），为达到良好的焊接效果，就需要清除此膜。
清洁作用：TIG焊接工件为阴极时，阳离子（氩气正离子）加速冲向工件，破坏并分解表面的氧化膜，使氧化膜消失。
铝合金焊接工艺标准一、焊接材料选择1. 根据铝合金材料的规格和焊接要求，选择合适的焊丝和保护气体。
2. 焊丝应符合相关国家标准，表面光滑，无锈蚀和其他杂质。
3. 保护气体应具有高纯度和高流量，以防止焊接过程中出现气孔和裂纹。
二、焊接方法确定1. 根据铝合金材料厚度和焊接接头要求，选择合适的焊接方法，如MIG 焊、TIG焊等。
2. 对于厚板铝合金，可采用多道焊接方法，以保证焊接质量和接头性能。
3. 对于薄板铝合金，可采用单道焊接方法，以提高焊接速度和美观度。
三、焊前准备1. 清理焊接区域，去除表面油污、氧化膜等杂质。
2. 对铝合金材料进行装配定位，确保焊接接头的准确性和稳定性。
3. 检查焊接设备和保护气体，确保其正常运行和纯度符合要求。
四、焊接参数设定1. 根据铝合金材料和焊接方法，设置合适的焊接电流、电弧电压和焊接速度等参数。
2. 根据实际情况，调整保护气体的流量和成分，以保证焊接质量和接头性能。
3. 在焊接过程中，密切关注焊接参数的变化，及时调整以保证焊接质量的稳定。
五、焊接操作要求1. 采用适当的焊接角度和手法，确保焊缝成型美观。
2. 避免在焊接过程中对母材进行过度加热，防止变形和裂纹的产生。
3. 注意观察焊接过程中出现的缺陷，如气孔、裂纹等，及时采取措施防止缺陷扩大。
4. 在焊接完成后，对焊缝进行冷却并检查其外观质量，确保无缺陷产生。
六、焊后处理1. 对焊缝进行修整，去除多余的焊渣和飞溅物，使焊缝光滑美观。
2. 对焊缝进行防腐蚀处理，如涂覆防锈漆或钝化处理等，以提高其耐腐蚀性能。
3. 对焊接区域进行敲击或振动处理，以消除内应力并提高其疲劳性能。
4. 对于重要的焊接结构，进行无损检测，如射线探伤、超声波探伤等，以确保其焊接质量和安全性。
七、质量检验1. 对焊缝进行外观质量检查，包括焊缝成型、表面光滑度、焊渣清理等情况进行检查。
2. 对焊缝进行尺寸检测，包括焊缝宽度、高度、余高等尺寸进行检查。
铝及铝合金焊接施工工艺标准
铝及铝合金焊接施工工艺标准是指在铝及铝合金焊接过程中需要遵循的一系列规范和操作指南。
以下是一般情况下常见的铝及铝合金焊接施工工艺标准：
1. 焊接设备和材料选择：根据焊接材质和要求选择合适的焊接设备和焊接材料，包括焊接电源、焊接枪、焊丝等。
2. 表面处理：焊接前对铝及铝合金表面进行适当的处理，包括除油、清洗、去锈等。
3. 焊接工艺参数：根据焊接材质、类型和规格，确定焊接工艺参数，包括焊接电压、焊接电流、焊接速度等。
4. 焊接方法：根据具体要求选择合适的焊接方法，常见的有TIG焊、MIG焊、气焊等。
5. 焊接顺序：根据焊接部件的形状和尺寸，确定焊接顺序，一般是由内部向外部进行焊接。
6. 焊接过程控制：在焊接过程中进行必要的控制，包括焊接速度、焊接温度、焊接压力等。
7. 焊接质量检查：对焊缝进行质量检查，包括外观检查、尺寸检查、力学性能检查等。
8. 焊后处理：焊接完成后进行必要的焊后处理，包括去除焊渣、修整焊缝、退火等。

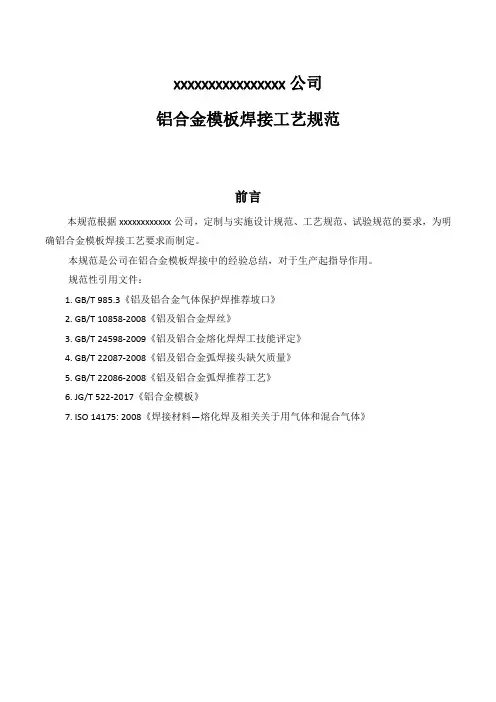

xxxxxxxxxxxxxxxx公司铝合金模板焊接工艺规范前言本规范根据xxxxxxxxxxxx公司，定制与实施设计规范、工艺规范、试验规范的要求，为明确铝合金模板焊接工艺要求而制定。
本规范是公司在铝合金模板焊接中的经验总结，对于生产起指导作用。
规范性引用文件：1.GB/T985.3《铝及铝合金气体保护焊推荐坡口》2.GB/T10858-2008《铝及铝合金焊丝》3.GB/T24598-2009《铝及铝合金熔化焊焊工技能评定》4.GB/T22087-2008《铝及铝合金弧焊接头缺欠质量》5.GB/T22086-2008《铝及铝合金弧焊推荐工艺》6.JG/T522-2017《铝合金模板》7.ISO14175:2008《焊接材料—熔化焊及相关关于用气体和混合气体》目录1目的 (01)2适用范围 (01)3焊前准备3.1焊接方法 (01)3.2材料准备 (01)3.3氩气 (01)3.4焊接机具 (01)3.5辅助工具 (01)3.6焊前清理 (01)3.7焊前预热 (02)3.8焊接工夹具的使用 (02)4焊接工艺要求4.1焊接质量标准要求 (06)4.2常见铝模板焊接焊缝种类及焊缝要求 (12)4.3焊接流程 (15)4.4铝及铝合金熔化极氩弧焊（MIG）工艺参数 (16)4.5焊缝欠缺的产生及防止 (17)5焊缝检验 (18)1目的为规范焊接操作，保证焊接质量，不断提高焊接的实际操作技术水平，特编制本规范。
2适用范围本规范适用于公司铝合金模板的焊接。
3焊前准备3.1焊接方法焊接方法：采用的是熔化极氩弧焊（MIG焊）。
3.2材料准备母材：建筑铝合金型材。
焊丝：符合GB/T10858-2008的规定要求，宜选用SAl5356焊丝，直径为φ1.2mm。
3.3氩气氩气瓶上应贴有出厂合格标签，其纯度≥99.99%，所用流量14-20升/分钟，气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa，以保证充氩纯度。
铝合金点焊工艺标准1.材料选择在铝合金点焊过程中，需要选择符合要求的铝合金材料。
通常，母材应为5系或6系铝合金，其质量等级应为优质的1级或2级铝合金。
另外，为了确保焊接质量，应选择具有良好抗氧化性能、高导热系数和高电阻率的铝合金材料。
2.焊接前准备在进行点焊前，需要对铝合金材料进行表面清洁处理。
首先，应使用砂纸或磨光机将表面氧化膜打毛，并用水清洗干净。
同时，需要去除铝合金材料表面的油污、杂质等，以防止焊接时产生气孔、裂纹等问题。
3.焊接参数设定在铝合金点焊过程中，需要设置的焊接参数包括电流、电压、焊接速度和保护气体等。
电流和电压是影响焊接质量的主要因素，应根据母材的材质、厚度等因素进行选择。
焊接速度应保持均匀，以防止出现过热或未熔合现象。
保护气体应选择高纯度氩气或氦气，以防止氧化和污染。
4.点焊操作点焊操作是铝合金点焊工艺的核心环节，包括定位焊点、点焊顺序和移动轨迹等步骤。
在定位焊点时，应准确确定焊接位置，并保证足够的搭接量。
点焊顺序应遵循先下后上、先中间后两边的原则，以保证焊接质量和效率。
移动轨迹应保持稳定，以防止出现偏移和重叠等问题。
5.质量检查铝合金点焊完成后，需要对焊接质量进行检查。
首先，应检查焊点的牢固性和稳定性，以防止出现脱落和断裂等现象。
其次，应检查焊点的外观质量，包括是否平整、光滑、无气孔等。
最后，应对焊接接头的力学性能进行检测，包括抗拉强度、屈服强度和伸长率等。
6.焊后处理铝合金点焊完成后，需要进行焊后处理。
首先，应去除飞溅物和熔渣，以防止影响后续加工和使用。
其次，应对焊点进行打磨和修整，以使表面更加平整和光滑。
最后，应对焊接区域进行清洗和防护处理，以防止氧化和腐蚀等问题。
7.安全措施在铝合金点焊过程中，需要注意安全操作。
首先，应穿戴防护服、手套等安全用品，以防止烫伤、割伤等危险。
其次，应正确处理危险废弃物，如废渣、废气等，以防止污染环境和危害健康。
同时，应定期对焊接设备进行检查和维护，以确保其正常运转和使用安全。
