CAD生成工程图的方法与技巧

２００７年第１０期　广东技术师范学院学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｇｕａｎｇｄｏｎｇ　Ｐｏｌｙｔｅｃｈｎｉｃ　Ｎｏｒｍａｌ　Ｕｎｉｖｅｒｓｉｔｙ　

基于ＣＡＤ三维模型生成工程图的探讨与应用　

邹金兰　

（广东工贸职业技术学院，广东广州５１０５１０）　

摘要：本文探讨了Ｐｒｏ／Ｅ和ＡｕｔｏＣＡＤ软件相结合，由三维模型生成二维工程图的方法。在Ｐｒｏ／Ｅ中出二维工程　图，由于其全尺寸相关的特点，避免了模型修改后工程图的二次修改，因而具有较高的设计效率；ＡｕｔｏＣＡＤ是工程设计　人员熟悉及普遍使用的软件，具有强大的二维绘图及编辑功能，将Ｐｒｏ／Ｅ中的二维数据转入ＡｕｔｏＣＡＤ中进行标注和出　图，也是一种切实可行的方法。　关键词：Ｐｒｏ／Ｅ；ＡｕｔｏＣＡＤ；二维工程图；数据转换　中图分类号：ＴＰ　３９１　文献标识码：Ａ　文章编号：１６７２—４０２Ｘ（２００７）１０—００２１—０４　

１．引言　

Ｐｒｏ／Ｅ是一个参数化的实体造型软件，其三维模　型将用户的设计思想以真实、具体的形式在计算机上　展现出来。当零、部件的形状确定时，可用一组参数　

约束几何图形，赋予不同的参数值时就可产生新的几　何图形。此外，Ｐｒｏ／Ｅ软件还可进行精确的模型分　析、模拟装配、运动分析、干涉检查等。强大的计算机　辅助设计功能为产品模型的可变性、可重用性及并行　

设计提供了途径，从而达到缩短设计开发周期，减少　重复劳动，提高产品质量的目的。当前，在我国大部　

分企业还没有达到由ＣＡＤ直接到ＣＡＭ的程度，因　此，还需由三维对象生成二维工程图用于加工过程。　二维工程图的生成可以直接在Ｐｒｏ／Ｅ软件中完成，但　

由于这些进口三维ＣＡＤ软件在二维工程图的标注等　

绘图习惯及表达方式与我国有所不同，往往需采用一　些相应的处理方法，如对相关绘图环境系统变量重新　赋值等。ＡｕｔｏＣＡＤ软件在我国仍至全球有着很高的　

使用普及率，其在二维工程图的表达及标注方面具有　很强的功能，具有支持国家标准的方便灵活的二维表　

机械工程图利用AutoCAD合理出图的技巧

【摘要】 随着计算机的飞速发展,几乎所有的机械专业学生都需要用电脑完成课程设计和毕业设计,然而在电脑里画的图纸一旦打印后变成纸质图纸,问题就层出不穷。并且,随着高等教育普及率的上升,在一线从事设计或制造的专业人员,也经常出现制图不规范的现象。本文即针对即将做毕业设计或课程设计的机械类学生,以及刚从事机械专业工作的相关人员提供一点技巧。

【关键词】 机械工程图AutoCAD出图打印出图

工程图是表达设计思想、制造以及进行技术交流的重要工具,是工程界的一种语言。因此,对于工程图的画法、尺寸标注等都必须作统一的规定。这些规定即制图标准,国家标准《技术制图》与《机械制图》是我国颁布的两项重要技术标准,它统一规定了生产和设计部门必须共同遵守的制图规定,是绘制、阅读技术图样的准则和依据。然而几乎所有个人与单位都有着或多或少的不遵守规定,有些是不知道有此规定或标准,有的则是不知道如何达到标准。随着计算机辅助设计的普遍运用,电脑打印的图纸问题更是层出不穷。例如,中文字体字高不符、标题栏大小规格不正确、尺寸标注格式不正确,以及标题栏中比例与实际出图比例不一致等等,本文基于借助AutoCAD系统出图中容易出现的问题谈谈解决技巧。

1 利用AutoCAD绘制专业图

将机械制图标准应用到AutoCAD。

1.1 严格按国家标准(GB／T14689-2008和GB／T10609.1-2008)绘制图纸幅面、图框与标题栏

(1)先设置机械图中常用的图层,粗实线、细实线、点划线、虚线、双点划线等。

(2)应用“直线”、“偏移”、“修剪”、“文字”等命令绘制图框及标题栏。

1.2 将所绘的标准图幅及标题栏存成机械标准样图(*.dwt)

以A4样图为例,在标准图框及标题栏绘制好以后,设置粗糙度的属性块,以及文字样式、尺寸标注样式和多重引线样式等,然后图形另存为*.dwt格式,编辑样图名称为A4图框。见图1。

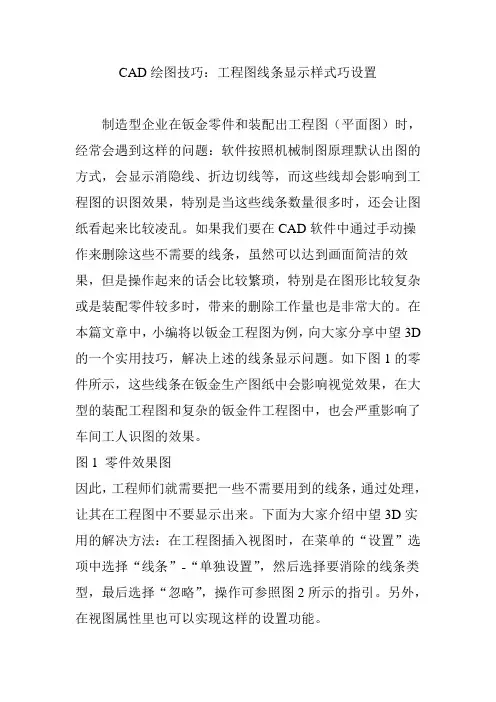

CAD绘图技巧：工程图线条显示样式巧设置

制造型企业在钣金零件和装配出工程图（平面图）时，经常会遇到这样的问题：软件按照机械制图原理默认出图的方式，会显示消隐线、折边切线等，而这些线却会影响到工程图的识图效果，特别是当这些线条数量很多时，还会让图纸看起来比较凌乱。如果我们要在CAD软件中通过手动操作来删除这些不需要的线条，虽然可以达到画面简洁的效果，但是操作起来的话会比较繁琐，特别是在图形比较复杂或是装配零件较多时，带来的删除工作量也是非常大的。在本篇文章中，小编将以钣金工程图为例，向大家分享中望3D的一个实用技巧，解决上述的线条显示问题。如下图1的零件所示，这些线条在钣金生产图纸中会影响视觉效果，在大型的装配工程图和复杂的钣金件工程图中，也会严重影响了车间工人识图的效果。

图1 零件效果图

因此，工程师们就需要把一些不需要用到的线条，通过处理，让其在工程图中不要显示出来。下面为大家介绍中望3D实用的解决方法：在工程图插入视图时，在菜单的“设置”选项中选择“线条”-“单独设置”，然后选择要消除的线条类型，最后选择“忽略”，操作可参照图2所示的指引。另外，在视图属性里也可以实现这样的设置功能。 图2 插入视图的设置

如图3所示，这就是设置后的样式效果，明显比图1要简洁、清晰得多。

图3 设置后的效果

如果需要显示钣金折弯线条时，我们可以在“视图属性”里做出如下图4的选择，即会出现钣金折弯线了，效果如图5所示。

图4 视图属性图5 钣金折弯线效果图

按照以上的操作，我们就可以解决一些工程图线条显示的问题，根据需要进行消隐或者显示设置，确保最终的显示效果简洁、清晰。掌握了本文介绍的实用技巧，您也可以按照这样的方法去设置其它一些类似的属性特征。本文为头条号作者发布，不代表今日头条立场。

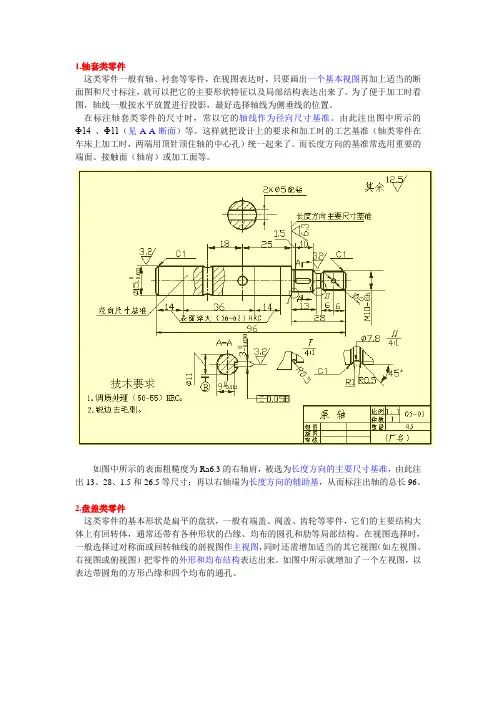

1.轴套类零件

这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件

这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件

这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。尺寸标注方法参见图。
