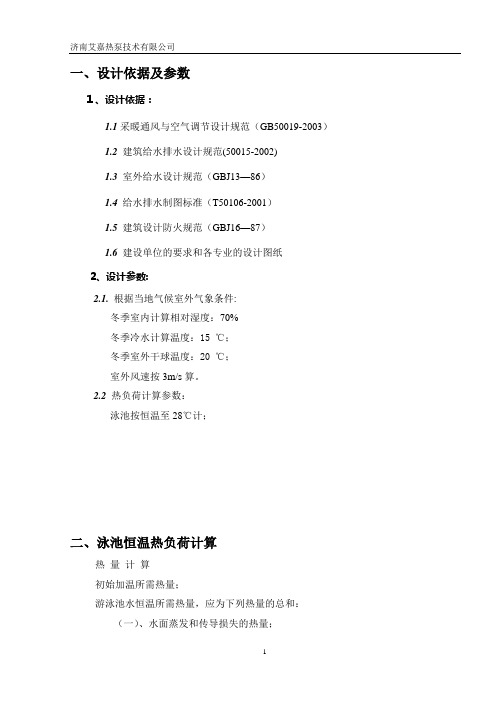

一、设计依据及参数１、设计依据：1.1采暖通风与空气调节设计规范（GB50019-2003）1.2 建筑给水排水设计规范(50015-2002)1.3 室外给水设计规范（GBJ13—86）1.4 给水排水制图标准（T50106-2001）1.5 建筑设计防火规范（GBJ16—87）1.6 建设单位的要求和各专业的设计图纸2、设计参数:2.1.根据当地气候室外气象条件:冬季室内计算相对湿度：70%冬季冷水计算温度：15 ℃；冬季室外干球温度：20 ℃；室外风速按3m/s算。
2.2热负荷计算参数：泳池按恒温至28℃计；二、泳池恒温热负荷计算热量计算初始加温所需热量；游泳池水恒温所需热量，应为下列热量的总和：（一）、水面蒸发和传导损失的热量；（二）、池壁和池底传导损失的热量；（三）、管道的净化水设备损失的热量;（四）、补充水加热需要的热量。
1、池水升温负荷（未加散热）：通常初始加温时间设计为24小时，则Q1＝118m³×1000×（28℃－15℃）/ 24h＝63917kcal/h2、游泳池水表面蒸发损失的热量。
按下式计算：Qz=(1/β)ρ·y(0.0174V+0.0229)(Pb-Pq)A(B/B')=(1/133.32)×1×582.39×(0.0174×3+0.0229)×(3778.5-2337)×88×(760/760)=41616kcal/h式中 Qz——游泳池水表面蒸发损失的热量（kcal/h）；β——压力换算系数，取133.32Pa；ρ——水的密度（kg/L）；у——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）；VW ——游泳池或水上游乐池水面上的风速（m/s），一般按下列规定采用：室内游泳池或水上游乐池VW ＝0.2—0.5 m/s；露天VW ＝2—3 m/s；Pb——与泳池水温28℃对应的饱和空气的水蒸汽分压力（Pa）；Pq——在70%湿度下，与冬季室外温度20℃对应的水蒸汽压力（Pa）；A——游泳池的水表面面积88（m2）；B——标准大气压力（Pa）；B’——当地的大气压力（Pa）。
室外排水设计规范时间：2006-03-11 浏览次数：4449中国工程检测网：第一章总则第1．0．1条为使我国的排水工程设计，符合国家的方针，政策、法令，达到防止水污染，改善和保护环境，提高人民健康水平的要求，特制订本规范。
第1．0．2条本规范适用于新建、扩建和改建的城镇、工业企业及居住区的永久性的室外排水工程设计。
第1．0．3条排水工程设计应以批准的当地城镇（地区）总体规划和排水工程总体规划为主要依据，从全局出发，根据规划年限、工程规模、经济效益、环境效益和社会效益，正确处埋城镇、工业与农业之间，集中与分散、处理与利用、近期与远期的关系。
通过全面论证，做到确能保护环境，技术先进，经济合理，安全适用。
第1．0．4条排水制度（分流制或合流制）的选择，应根据城镇和工业企业规划、当地降雨情况和排放标准，原有排水设施，污水处理和利用情况、地形和水体等条件，综合考虑确定。
同一城镇的不同地区可采用不同的排水制度，新建地区的排水系统宜采用分流制。
第1．0．5条排水系统设计应综合考虑下列因素：一、与邻近区域内的污水与污泥处理和处置协调。
二、综合利用或合理处置污水和污泥。
三、与邻近区域及区域内给水系统、洪水和雨水的排除系统协调。
四、接纳工业废水并进行集中处理和处置的可能性。
五、适当改造原有排水工程设施，充分发挥其工程效能。
第1．0．6条工业废水接入城镇排水系统的水质，不应影响城镇排水管渠和污水厂等的正常运行；不应对养护管理人员造成危害；不应影响处理后出水和污泥的排放和利用，且其水质应按有关标准执行。
第1．0．7条工业废水管道接入城镇排水系统时，必须按废水水质接入相应的城镇排水管道，污水管道宜尽量减少出口，在接入城镇排水管道前宜设置检测设施。
第1．0．8条排水工程设计应在不断总结科研和生产实践经验的基础上，积极采用经过鉴定的、行之有效的新技术、新工艺、新材料、新设备。
第1．0．9条排水工程设备的机械化和自动化程度，应根据管理的需要，设备器材的质量和供应情况，结合当地具体条件通过全面的技术经济比较确定，对操作繁重、影响安全、危害健康的主要工艺，应首先采用机械化和自动化设备。
《室外给水设计规范》条文说明首先，在室外给水系统的设计方面，《室外给水设计规范》要求设计单位应根据工程需要、地形地貌、水资源情况等因素，合理确定给水系统的总体布局和管网结构。
同时，还要对水源地、水箱、泵站、管线等进行合理的选址和布置，以确保给水系统的安全、高效运行。
其次，规范对室外给水系统的管道材料、直径和施工要求等方面进行了详细规定。
例如，规范要求室外给水系统的管道材料应具有耐腐蚀、耐高温、耐压等特性，且应符合相关标准的要求。
同时，还要求管道的直径应根据设计流量和压力等参数进行合理选择，并在施工过程中要保证管道的牢固连接，避免漏水等问题的发生。
此外，规范还对室外给水系统的防护和维护等方面进行了规定。
例如，规范要求在给水系统中设置合理的防护措施，以确保系统的安全运行。
同时，还要求对系统进行定期的检查和维护，及时处理管道漏水、泵站故障等问题，以保证室外给水系统的正常运行。
另外，规范还对室外给水系统的水质要求进行了规定。
规范要求室外给水系统的水质应符合国家标准的要求，且应进行定期的水质监测和检测。
对于水质不达标的情况，规范还要求采取相应的处理措施，以确保供水的安全和卫生。
最后，规范还对室外给水系统的验收标准进行了规定。
规范要求在系统建设完成后，应进行系统的验收工作。
验收工作包括对系统的管道、设备、水质等方面进行检查和测试，以确保系统符合设计要求和规范的要求。
只有通过验收并达到相关标准的要求，室外给水系统才能正式投入使用。
综上所述，《室外给水设计规范》对室外给水系统的设计、施工、验收等方面进行了详细的规定和说明。
设计单位和施工单位在进行室外给水系统的设计和施工过程中，应严格按照规范的要求进行操作，以确保室外给水系统的安全、高效运行。
同时，相关部门也应加强对室外给水系统的监管和检查，以确保系统的质量和安全性。
《室外给水设计规范》室外给水设计规范是指在建筑物外部进行供水系统设计时应该遵循的技术规范和标准。
这些规范旨在确保室外供水系统的安全、可靠和高效运行。
下面将详细介绍室外给水设计规范的内容。
首先，室外给水设计规范包括供水管道的布置和安装。
根据建筑物的用途和规模，应合理选择供水管道的材料和直径。
供水管道的布置应尽量缩短管道长度，减少管道的阻力和压力损失。
同时，供水管道的安装应符合相关的建筑工程标准，确保管道的牢固和密封。
其次，室外给水设计规范还包括供水设备的选择和配置。
供水设备包括水泵、水箱、阀门等。
水泵的选择应根据供水系统的流量和压力要求进行，确保供水设备能够满足建筑物的用水需求。
水箱的容积应根据建筑物的日常用水量和停水情况进行合理确定。
阀门的配置应便于对供水系统进行控制和维护。
此外，室外给水设计规范还要求对供水系统进行防护和维护。
供水系统的防护包括防止供水管道被外力破坏和污染。
为了防止供水管道被外力破坏，可以采用埋地敷设或者采用专用的管道保护措施。
为了防止供水管道被污染，应在供水系统中设置过滤器和消毒设备，确保供水的卫生和安全。
供水系统的维护包括定期检查供水设备和管道的状态，及时清洗和更换磨损的部件，确保供水系统的正常运行。
另外，室外给水设计规范还要求对供水系统进行安全评估和应急处理。
供水系统的安全评估包括对供水设备和管道的安全性能进行检测和评估，确保供水系统不会出现泄漏、爆管等安全事故。
供水系统的应急处理包括对供水系统进行备份和备份设备的设置，以便在供水系统发生故障或停水时能够及时切换到备份供水系统。
总之，室外给水设计规范是确保室外供水系统安全、可靠和高效运行的重要依据。
室外给水设计规范包括供水管道的布置和安装、供水设备的选择和配置、供水系统的防护和维护，以及供水系统的安全评估和应急处理。
遵循室外给水设计规范可以有效提高供水系统的运行效率，保证建筑物的正常用水。
《室外给水设计规范》《室外给水设计规范》是针对室外给水系统设计的一项规范，主要用于指导室外给水系统的设计和施工。
它包含了一系列的规定和要求，以确保室外给水系统的安全和高效运行。
下面就对《室外给水设计规范》进行详细介绍。
首先，《室外给水设计规范》对室外给水系统的水源进行了规定。
根据实际情况，可以选择地下水、江河湖泊水或自备水源等作为室外给水系统的水源。
规范对不同水源的水质要求进行了规定，如要求地下水中悬浮物的含量不能超过一定标准，湖泊水中的有机物含量不能超过一定标准等。
这些要求可以保证室外给水系统的水质达到国家标准，同时保证用户的用水安全。
其次，《室外给水设计规范》对室外给水系统的管道进行了规定。
规范规定了室外给水系统中管道的材质和安装方式。
一般情况下，室外给水系统的管道可以选择钢管、钢塑复合管、塑料管等材质，要求管道具有一定的耐腐蚀性和耐压能力。
同时，规范还对管道的安装方式进行了规定，包括管道的布置、接口的连接方式等。
这样可以确保室外给水系统的管道系统具有良好的密封性和稳定性。
此外，《室外给水设计规范》还对室外给水系统的水泵和阀门进行了规定。
规范规定了室外给水系统中水泵的选择和安装方式，包括水泵的型号、功率等。
要求水泵应具有一定的流量和扬程，保证供水的有效性。
同时，规范还对室外给水系统中的阀门进行了规定，包括阀门的类型、材质等。
阀门的合理选择可以保证室外给水系统的正常运行和维护。
最后，《室外给水设计规范》还对室外给水系统的防护和维护进行了规定。
规范规定了室外给水系统的防震、防冻和防腐等措施。
同时，规范还规定了室外给水系统的巡检和维护要求，包括定期检查管道的密封性、防腐层的完好情况等。
这些规定可以保证室外给水系统的长期稳定运行。
综上所述，《室外给水设计规范》是一份重要的文件，对室外给水系统的设计和施工起到了重要的指导作用。
它的出台不仅保证了室外给水系统的安全性和高效性，也为室外给水系统的维护和管理提供了一份重要的参考依据。
水管流速选择（1）GBJ13－86的推荐流速，见表11。
8-8。
GBJ13－86的推荐流速（m/s）表11。
8—8管道种类管道公称直径(mm）<250250～1600〉1600水泵吸水管1。
0～1。
21。
2～1.61。
5～2。
0水泵出水管1。
5～2。
02。
0～2。
52。
0～3.0注：GBJ13－86《室外给水设计规范》（2）Carrier设计手册的推荐值，见表11。
8-9.Carrier设计手册的推荐的流速（m/s）表11.8—9管道种类推荐流速(m/s)管道种类推荐流速（m/s)水泵吸水管1。
2～2.1集管（header） 1.2～4.5水泵出水管2。
4～3。
6排水管1。
2~2.0一般供水干管1。
5～3。
0接自城市供水管0.9～2.0室内供水立管0。
9～3.0网的水管（3)不同直径管道和管件的比价随着直径的增大，管道本身和阀门等配件的价格以及安装费用都大幅度上升。
因此，对大直径管道，流速宜选择接近上限的数值。
冷凝水管的设计通常，可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径;Q≤7kW DN＝20mm Q＝7。
1～17.6kW DN＝25mmQ＝101~176kW DN＝40mm Q＝177~598kW DN＝50mmQ＝599～1055kW DN＝80mm Q＝1056～1512kW DN＝100mmQ＝1513~12462kW DN＝125mm Q>12462kW DN＝150mm注：（1）DN＝15mm的管道,不推荐使用。
(2）立管的公称直径,就与水平干管的直径相同.(3）本资料引自美国“McQUAY”水源热泵空调设计手册。
风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。
排放冷凝水管道的设计,应注意以下事项:沿水流方向，水平管道应保持不小于千分之一的坡度;且不允许有积水部位。
当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封,水封的高度应比凝水盘处的负压（相当于水柱温度)大50％左右.水封的出口,应与大气相通.为了防止冷凝水管道表面产生结露，必须进行防结露验算.注：（1)采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3M/秒，常取1.5M/秒。
流量=管截面积X流速=0.002827X管内径的平方X流速(立方M/小时)。
其中，管内径单位：mm ，流速单位：M/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40M/秒。
水头损失计算Chezy 公式这里：Q——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l——管道长度（m）d——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计技术方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1阻力特征区适用条件水力公式、摩阻系数符号意义水力光滑区>10雷诺数h：管道沿程水紊流过渡区10<<500（1）（2）头损失v：平均流速d：管道内径γ：水的运动粘滞系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：谢才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度紊流粗糙区>500达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中，管径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用围广泛，被认为紊流区λ的综合计算公式。
