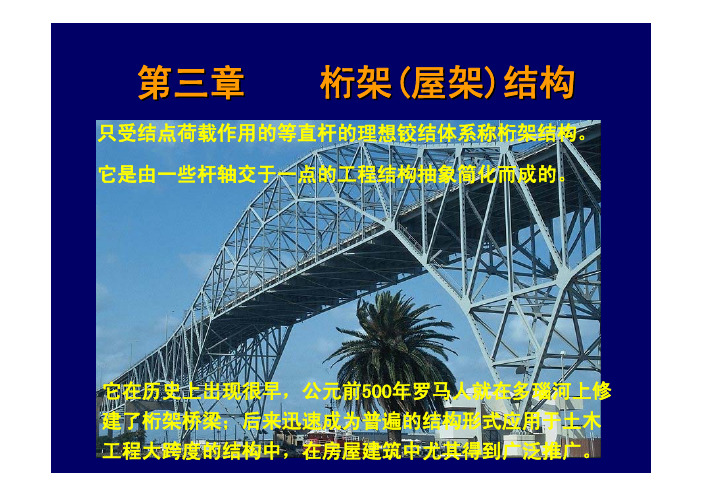

第三章桁架(屋架)结构只受结点荷载作用的等直杆的理想铰结体系称桁架结构。
它是由一些杆轴交于一点的工程结构抽象简化而成的。
它在历史上出现很早，公元前500年罗马人就在多瑙河上修建了桁架桥梁；后来迅速成为普遍的结构形式应用于土木工程大跨度的结构中，在房屋建筑中尤其得到广泛推广。
1．优点：受力合理、计算简单、施工方便、适应性强，对支座无横向推力，应用广泛。
2．缺点：结构高度大，侧向刚度小。
¾结构高度大增加了屋面及围护墙的用料，同时也增加了采暖、通风、采光等设备的负荷，并给音响控制带来困难。
¾侧向刚度小，对于钢屋架特别明显受压的上弦平面外稳定性差，也难以抵抗房屋纵向的侧向力，这就需要设置支撑。
一般房屋的纵向侧向力并不大，但支撑很多，都按构造(长细比)要求确定截面，故耗钢不少却未能材尽其用。
第三章桁架结构3.1桁架结构的受力特点3.2屋架结构的型式3.3屋架结构的选型与布置3.4立体桁架3.5 张弦结构3.6 桁架结构的其他型式桁架的受力与梁的区别1、上弦受压、下弦受拉，形成力偶来平衡外荷载所产生的弯矩。
2、由斜腹杆轴力中的竖向分量来平衡外荷载所产生的剪力。
3、桁架结构中，各杆单元均为轴向受拉或轴向受压构件，使材料的强度可以得到充分的发挥。
主桁架（1）直杆：组成桁架的所有各杆都是直杆，所有各杆的中心线(轴线)都在同一平面内，这一平面称为桁架的中心平面。
木材――榫接、钉连接钢桁架――焊接或螺栓连接3.1.2桁架结构计算的假定（2）节点均为铰节点：桁架的杆件与杆件相连接的节点均为铰接节点。
钢筋混凝土――刚性连接严格地说，钢桁架和钢筋混凝土桁架都应该按刚架结构计算，各杆件除承受轴力外还承受弯矩的作用。
但进一步的理论分析和工程实践经验表明，上述杆件内的弯矩所产生的应力很小，只要在节点构造上采取适当的措施，该应力对结构或构件不会造成危害，故一般计算中桁架结构节点均按铰接处理。
3.1.2桁架结构计算的假定（2）节点均为铰节点：桁架的杆件与杆件相连接的节点均为铰接节点。
桁架结构的受力特点
桁架结构是一种由多个杆件和节点连接而成的三维刚性结构，其受力特点主要表现在以下几个方面：
1. 强度高：桁架结构由多个杆件和节点组成，每个杆件都可以承受拉力、压力以及弯曲力等多种受力形式。
因此，整个桁架结构的强度非常高，能够承受大量的荷载。
2. 刚度大：桁架结构的每个节点都是刚性连接，不会发生相对位移。
因此，在荷载作用下，整个桁架结构不会产生明显的变形或挠曲，具有很好的刚度。
3. 分布均匀：桁架结构中各个杆件之间分布均匀，使得荷载能够得到合理分配。
同时，在荷载作用下，各个杆件之间也会相互支撑和协同工作，从而保证整体稳定性。
4. 可靠性高：由于桁架结构中每根杆件都是独立设计和制造的，并且经过了严格检测和测试，因此其可靠性非常高。
即使部分杆件发生损坏或失效，整体结构仍然能够保持稳定。
5. 适用范围广：桁架结构适用于各种不同的场合，包括建筑、桥梁、
塔架、天线支架等。
由于其受力特点优良，因此在大跨度和高荷载的情况下，桁架结构是一种非常理想的结构形式。
总之，桁架结构的受力特点主要表现在强度高、刚度大、分布均匀、可靠性高以及适用范围广等方面。
这些特点使得桁架结构成为了各种工程领域中不可或缺的一部分。
桁架结构的受力特点桁架结构是一种由杆件和节点组成的结构体系，其受力特点主要包括以下几个方面：桁架结构的主要受力形式是轴力和剪力。
在桁架结构中，杆件主要承受拉力或压力，即轴力；而在节点处则会产生剪力。
这种受力形式使得桁架结构具有较好的受力性能，能够有效地承受水平和垂直方向的荷载。
桁架结构的受力是通过节点传递的。
节点是桁架结构中连接杆件的部分，所有的受力都会通过节点传递到其他杆件上。
这种传递方式使得整个结构在受力均匀分布的同时，也能够有效地减小结构的变形，提高结构的稳定性。
桁架结构的受力是相对集中的。
由于桁架结构中的杆件都是直线排列的，受力主要集中在杆件的两端和节点上。
这种受力特点使得桁架结构具有较高的刚度和承载能力，适用于大跨度的建筑和桥梁结构。
桁架结构的受力是相对静定的。
在桁架结构中，杆件的数量和节点的位置都是确定的，结构的受力状态也可以通过静力平衡来计算和分析。
这种相对静定的受力状态使得桁架结构在设计和施工过程中更加可控，能够确保结构的安全性和稳定性。
桁架结构的受力是相互协调的。
在桁架结构中，各个杆件和节点之间的受力是相互协调的，通过合理的设计和构造可以使得结构整体受力均衡，达到最佳的受力状态。
这种相互协调的受力特点使得桁架结构在实际工程中得到广泛应用，成为大跨度结构的常见形式。
桁架结构具有轴力和剪力为主要受力形式、受力通过节点传递、受力相对集中、受力相对静定以及受力相互协调等特点。
这些受力特点使得桁架结构具有较好的受力性能和稳定性，适用于各种大跨度建筑和桥梁工程中。
在设计和施工过程中，需要充分考虑这些受力特点，确保结构的安全可靠。
桁架结构的受力特点
桁架结构是一种由许多小型构件组成的结构，常用于大跨度的建筑和桥梁中。
桁架结构的受力特点有以下几个方面：
1. 受力方向明确
桁架结构中的构件一般都是直线或角度分明的形状，这使得它们的受力方向明确。
因此，桁架结构的受力分析相对简单。
2. 强度高
桁架结构中的构件一般都是细长的，这使得它们的截面积相对较小，但是由于材质的选择和构件的形状，桁架结构的强度往往比较高。
3. 稳定性好
桁架结构中的构件一般都是通过节点连接在一起的，这种连接方式可以使得结构整体更加牢固，具有较好的稳定性。
4. 质量轻
由于桁架结构中的构件一般都是细长的，而且连接方式简单，因此它们的质量相对较轻，可以减少建筑物的自重，从而降低了结构的成本。
5. 可拆卸性强
桁架结构中的构件一般都是通过螺栓等方式连接在一起的，这种连接方式可以使得结构具有较好的可拆卸性。
因此，桁架结构在施工和拆卸时相对较为方便。
桁架结构的优点使得它在建筑和桥梁中得到广泛应用。
不过，由于桁架结构中的构件需要通过节点连接在一起，因此在节点处的受力比较集中，容易导致节点的应力集中，从而影响结构的稳定性。
另外，桁架结构的施工难度较高，需要对构件的尺寸和位置进行严格控制，否则容易出现施工误差，影响结构的稳定性和美观性。
桁架结构具有明确的受力方向、高强度、良好的稳定性、轻质量和可拆卸性强等优点，成为大跨度建筑和桥梁中的重要结构形式。
随着科技的不断进步和新材料的不断出现，桁架结构的应用领域还将不断扩展。
