《梁板结构》课件

《梁板结构》课件
将连接件安装在梁和板之间，确保连接牢固、 稳定。
连接件的质量检测
对焊接好的连接件进行质量检测，确保符合 设计要求。
05 梁板结构的优化设计
梁的优化设计
01 总结词
合理选择梁截面尺寸、材料和 跨度
02
详细描述
根据梁的受力情况和跨度，合 理选择梁的截面尺寸和材料， 以提高梁的承载能力和稳定性 。同时，考虑梁的挠度和裂缝 宽度，以满足结构安全和正常 使用的要求。
梁板结构的应用场景
梁板结构广泛应用于 住宅、办公楼、商场 等民用建筑中。
在厂房、仓库等工业 建筑中，梁板结构也 是主要的建筑结构形 式之一。
在桥梁工程中，梁板 结构也经常被采用， 如简支梁桥、连续梁 桥等。
02 梁板结构的力学原理
梁的受力分析
梁的弯曲变形
梁在受到垂直于其轴线的力时， 会发生弯曲变形，导致梁的中部
03 梁板结构的材料与选型
梁的材料与选型
总结词
梁是梁板结构中的主要承重构件，其材料 和选型对结构的承载能力和稳定性至关重
要。
混凝土
混凝土梁具有较好的耐久性和防火性能， 适用于跨度较大的梁。根据结构要求选择
合适强度等级的混凝土。
钢材
钢材强度高、塑性好，适用于承受较大荷 载的梁。根据结构需求选择合适的钢种， 如碳素钢、合金钢等。
连接件的优化设计
总结词
优化连接件的安装工艺和构造措施
详细描述
优化连接件的安装工艺，如采用适当的焊接、铆接或螺栓连接等工艺，确保连接件的牢固性和可靠性 。同时，采取有效的构造措施，如增加连接件的刚性和稳定性、设置必要的加强件等，以提高整个结 构的承载能力和稳定性。
06 梁板结构的工程实例
桥梁工程中的梁板结构

十四章-梁板结构体系-PPT

十四章-梁板结构体系-PPT
间距不宜大于200mm。
大家好
12
4）架立钢筋。
设置在梁的受压区，用以固定箍筋的位置，形 成钢筋骨架，并能承受混凝土收缩和温度变化所 产生的内应力。
钢筋直径：当梁的跨度小于4m时，不宜小于 8mm；跨度为4～6m时，不宜小于10mm；跨 度大于6m时，不宜小于12mm。
大家好
13
5）箍筋。
垂直纵向钢筋放置的钢筋套子。其作用是：用 以承受梁的剪力，固定纵向受力钢筋形成钢筋骨 架，便于浇灌混凝土，联系受拉及受压钢筋共同 工作。
双筋矩形截面所承担的弯矩设计值Mu可分
为两部分来考虑。第一部分是由受压区混凝
土和与其相应的一部分受拉钢筋AS1所形成的 承载力设计值Mu1，相当于单类筋矩形截面 的受弯承载力，第二部分是由受压钢筋AS’ 和与其相应的另一部分受拉钢筋AS2所形成的 承载设计值Mu2。
当温度因素对结构构件有较大影响时，
受拉钢筋最小配筋率应比规定适当增加。
大家好
51
5.单筋截面设计及校核举例（P280）
设计受弯构件时，一般仅须对控制截面进行受 弯承载力计算。
所谓控制截面，在等截面构件中一般是指弯矩 设计值最大的截面；在变截面构件中则是指截面 尺寸相对较小，而弯矩相对较大的截面。
基本计算公式的应用有两种情况：截面设计和 截面校核。
和≥30㎜，下部净距不应小 于d和25mm。纵向钢筋应尽 可能排成一排，两排时应上
下对齐。
大家好
10
2）弯起钢筋。
将跨中纵向受力钢筋弯起而成。其弯起部分承 受斜截面剪力，端部水平段承受支座处负弯矩产 生的拉力。
常用直径为12～28mm。钢筋弯起角度一般为 45°，当梁高大于800mm时可采用60°。
大家好

《建筑结构设计》东南大学邱洪兴 第二章 梁板结构课件

《建筑结构设计》东南大学邱洪兴 第二章 梁板结构课件

梁板结构的耐久性优化设计
总结词
通过优化梁板结构的设计和施工工艺，提高建筑的耐久 性。
详细描述
梁板结构的耐久性优化设计主要考虑的是如何通过合理 的结构设计、材料选择和施工工艺，提高建筑的耐久性 和使用寿命。这包括选择高强度、耐腐蚀的材料，优化 防腐、防潮、防火等防护措施，以及加强结构的耐久性 和稳定性等。此外，还需要考虑如何减少建筑在使用过 程中的损伤和老化，如定期进行结构检测和维护等。
有限元分析方法
有限元分析方法是一种基于离散化思想的数值分析方法，它将复杂的结构分解为 若干个简单的子结构，并对每个子结构进行有限元分析，最终得到整个结构的内 力和位移。
该方法适用于各种类型的梁板结构，包括复杂的空间结构和组合结构，计算精度 较高，且能够模拟各种复杂的边界条件和载荷情况。
实验分析方法
梁板结构的环保性优化设计
总结词
通过优化梁板结构的设计和材料选择，降低建筑对环 境的影响。
详细描述
梁板结构的环保性优化设计主要考虑的是如何通过合 理的结构设计和材料选择，降低建筑对环境的影响。 这包括选择可再生、低能耗、低污染的材料，优化建 筑布局和采光、通风等环境因素，以及减少建筑在使 用过程中的能源消耗和排放等。此外，还需要考虑如 何提高建筑的能源效率和环境适应性，如采用太阳能 、风能等可再生能源和技术。
梁板结构的分类
根据梁的布置方式和板的连接方 式，梁板结构可分为简支梁板结 构、连续梁板结构和悬臂梁板结 构等。
梁板结构的特点与应用
梁板结构的特点
梁板结构具有较大的承载能力、较好 的稳定性和抗震性能，且构造简单、 施工方便，广泛应用于工业与民用建 筑、桥梁和其他土木工程中。
பைடு நூலகம்梁板结构的应用

梁板结构讲解PPT(108页)

梁板结构讲解PPT(108页)

支座处弯矩、剪力计算值
g+q
b l0
M
Mc
V Vc
V
M
Mc
Vc b/2
均布荷载下：
M Mc-Vcb/2 V = Vc-（g+q）b/2 集中荷载下： M = Mc-Vcb/2 ，V = Vc
三、单向板肋梁楼盖
3. 按弹性方法计算钢筋混凝土连续梁板的内力
弹性分析存在的问题：
* 确定计算简图后当荷载形式不发生变化时各截 面内力分布规律不变化；
1.单向板和双向板肋梁楼盖
1
M2
2
2 l02
l02
1-1
M1
l01
1
l01
l01 l02 时：M2 M1，
2-2
荷载沿梁两个方向传
递—双向板
二、楼盖结构型式简介
1.单向板和双向板肋梁楼盖
两对边支承板
按单向板考虑
l02 l02
l01
l01
四边支承板
l02/ l01>2时，按单向板考虑 l02/ l012时，按双向板考虑
连续板: g'=g+q/2 q'=q/2 连续梁: g'=g+q/4 q'=3q/4
三、单向板肋梁楼盖
3. 按弹性方法计算钢筋混凝土连续梁板的内力
注意!!!
当板或梁搁置在砌体或钢结构上 时，荷载不调整； 主梁按连续梁计算时，当柱的刚 度较小时，荷载也不折算。
三、单向板肋梁楼盖
3. 按弹性方法计算钢筋混凝土连续梁板的内力
塑性铰已“过早”地发生混
凝土压碎使结构破坏----不
充分内力重分布
u
三、单向板肋梁楼盖
4. 按塑性方法计算钢筋混凝土连续梁板的内力

《建筑结构》第三章_梁板结构课件-1

《建筑结构》第三章_梁板结构课件-1

单向板和双向板
• • 单向板——在荷载作用下，只在一个方向弯曲 或者主 要在一个方向弯曲的板 双向板——在荷载作用下，在两个方向弯曲， 且不能 忽略任一方向弯曲的板
单向板 双向板 均布荷载下单向板与双向板面荷载的传递 12
• 当板的长跨l2与短跨l1之比
大于3时，板面荷载沿长跨 方向的传递可以忽略，可 按沿短跨方向传递考虑； • 除板的四个角部和短边支 座附近，板的大部分区域 呈现单向弯曲。
3.1.2混凝土楼盖结构布置
一、肋形楼盖的荷载传递与计算简图
3 3 P L 1 PL 1 1 1 2 2 f1 f2 48 EI1 48 EI 2
3 P L EI1 1 2 3 P2 L1 EI 2
PP 1 P 2
3 1
P L EI1 P2 L EI 2 1 3 , 3 3 3 P L1 EI 2 L2 EI1 P L1 EI 2 L2 EI91
3 2
肋形楼盖的荷载传递与计算简图
P L EI1 1 3 3 P L1 EI 2 L2 EI1
3 2 3 P2 L1 EI 2 3 3 P L1 EI 2 L2 EI1
若EI1 EI 2 , 则P1 / P和P2 / P随两 方向梁的跨度比L2 / L1的变化？ 若两方向梁的跨度比L2 L1 ,则 P1 / P和P2 / P随两方向梁的抗弯 刚度EI1 / EI 2的变化？
3.1.2混凝土楼盖结构布置
二、单向板肋梁楼盖布置方案 次梁纵向布置，主梁横向布置 次梁横向布置，主梁纵向布置
主梁 次梁
次梁：支承在主梁上的梁 主梁：承受次梁传来荷载的 梁。 超静定结构中，主次梁的关 系是相对的。
主梁 次梁

第10章梁板结构第10章梁板结构※1精品PPT课件

第10章梁板结构第10章梁板结构※1精品PPT课件

Байду номын сангаас四）弹性理论计算法 ※1、活荷载的最不利位置
第10章梁板结构
第10章梁板结构
※ 2、活荷载不利布置原则 （1）当求某一跨跨中最大正弯矩时，该跨布置活载，然 后隔跨布置； （2）当求某跨跨中最小弯矩时，在相邻两跨布置活载， 其它隔跨布置； （3）当求某支座最大负弯矩时，在该支座左右跨布置活 载，然后隔跨布置； （4）当求某一支座最大剪力时，布置方法同求支座最大 负弯矩。
≥1/45 ≥1/50
≥1/20 ≥1/25
≥1/12
≥1/30 ≥1/35
备注
梁的宽高比（b / h ）一般为1/3~1/2，b
以50mm为模数
最小板厚：
屋 面 板 h ≥60mm 民用建筑楼板 h ≥70mm 工业建筑楼板 h ≥80mm
高跨比 h / l 中的 l 取短向跨度 板厚一般宜为80mm≤ h ≤160mm
（2）在使用阶段不允许有裂缝或对裂缝宽度开展要求较高的结
构；
（3）构件处于主要部位，要求有较大安全储备； （4）处于负温和侵蚀性环境工作的结构或处于结构； （5）轻质及其他特种混凝土结构；
（6）受侵蚀性气体或液体严重作用的结构；
（7）预应力混凝土结构和二次受力的叠合结构。
第10章梁板结构
※（三）单向板肋梁楼盖设计中计算方法的选择： 1、板、次梁：按塑性理论计算； 2、主梁：按弹性理论计算。
2、塑性铰的概念
传力途径； ※2、掌握单向板肋梁楼盖设计； ※3、掌握双向板肋梁楼盖设计 4、板式楼梯、梁板式楼梯的受力特点和传力途径及
施工图的绘制； ※5、掌握平面整体表示法绘制建筑结构施工图的规
则，并能熟读建筑结构施工 图。
§1 概述

建筑结构与受力分析PPT(共 81张)

建筑结构与受力分析PPT(共 81张)

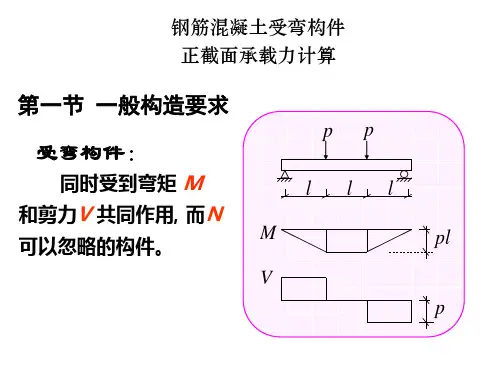

钢筋混凝土受弯构件 正截面承载力计算
第一节 一般构造要求
受弯构件：
pp
同时受到弯矩 M
lll
和剪力V 共同作用, 而N
可以忽略的构件。
M
pl
V
p
一、截面形式
受弯构件截面类型：梁、板
(a)
(b)
(c)
(d)
(e)
(f)
(g)
二、截面尺寸
应满足承载力极限状态 和正常使用极限状态
1、矩形截面和T形截面梁高h和梁宽b
4、梁的纵向构造钢筋
(一)架立钢筋
架立钢筋的直径，当梁的跨度小于4m时，不宜小于8mm； 当梁的跨度为4～6m时，不宜小于10mm；当梁的跨度大于6m 时，不宜小于12mm。
(二)梁侧构造钢筋及拉结钢筋
当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵 向构造钢筋，每侧纵向构造钢筋的截面面积不应小于腹板截面面 积bhw的0.1%，其间距不宜大于200mm。 梁侧的构造钢筋应以拉结筋相连，拉结筋直径一般与箍筋相同， 间距为500～700mm，常取箍筋间距的整数倍。
板的高跨比(h/l0)
简支 连续
单向板
≥1/35 ≥1/40
双向板
≥1/45 ≥1/50
悬臂板
－ ≥ 1/12
三、混凝土保护层
净距30mm 钢筋直径1.5d
净距25mm
b
钢筋直径d
c
c
h h0=h-60
c25mm d
c
净距25mm 钢筋直径d
h h0=h-35
b
四、纵向受力钢筋
1、配筋率
As
bh0
h0
h
As b
纵向受力钢筋截面面积As与 截面有效面积bh0 的百分比

建筑力学与结构钢筋混凝土梁板及构造教学ppt课件

建筑力学与结构钢筋混凝土梁板及构造教学ppt课件

§6-2 钢筋混凝土梁、板构造规定
图6.10 钢筋弯钩和机械锚固方式 〔a〕90°弯钩；〔b〕°弯钩；〔c〕一侧贴焊锚筋； 〔d〕二侧贴焊锚筋；〔e〕穿孔塞焊锚板；〔f〕螺栓锚头
§6-2 钢筋混凝土梁、板构造规定
表6.4 钢筋弯钩或机械锚固的方式和技术要求
锚固形式 90°弯钩 135°弯钩 一侧贴焊锚筋
图6.17
纵向受力
钢筋伸入
简支支座
d
范围内的
锚固
las
§6-2 钢筋混凝土梁、板构造规定
当V≤ 0.7ftbh0时
las≥5d
当V＞0.7ftbh0时
带肋钢筋
las≥12d
光面钢筋
las≥15d
此处，d为纵向受力钢筋的直径。
§6-2 钢筋混凝土梁、板构造规定
如纵向受力钢筋伸入梁支座范围内的锚固长度不 符合上述要求时，应采取前述纵向受力钢筋的机 械锚固措施。
§6-1 混凝土构造的资料性能
§6-1 混凝土构造的资料性能
3、混凝土的收缩和徐变 1〕混凝土的收缩-砼在空气中硬化体积减少
的景象 混凝土的收缩对混凝土的构件会产生有害的
影响 减少收缩的主要措施：控制水泥用量及水灰
比、混凝土振捣密实、加强养护等，对纵 向延伸的构造，在一定长度上需设置伸缩 缝。
§6-1 混凝土构造的资料性能
1〕维持受力钢筋与混凝土之间的黏结力 钢筋周围混凝土的黏结力很大程度上取决于混 凝土握裹层的厚度，是成正比的。维护层过薄 或缺失时，受力钢筋的作用不能正常发扬。
2〕维护钢筋免遭锈蚀 混凝土的碱性环境使包裹在其中的钢筋不易锈 蚀。一定的维护层厚度是保证构造耐久性所必 需的条件。
§6-2 钢筋混凝土梁、板构造规定

建筑结构与受力分析之梁板结构PPT文档共54页

建筑结构与受力分析之梁板结构PPT文档共54页
