简述传感器的组成及各部份的作用

简述智能传感器的结构和功能。

智能传感器是一种能够感知环境信息并将其转化为可用数据的设备。

它的结构和功能决定了它在各个领域的广泛应用。

智能传感器通常由三部分组成：传感器、信号处理器和通信接口。

传感器是智能传感器的核心部分，负责感知环境中的物理量或化学量。

常见的传感器包括温度传感器、湿度传感器、压力传感器、光照传感器等。

传感器的选择取决于具体的应用需求。

信号处理器是智能传感器的大脑，负责将传感器采集到的模拟信号转化为数字信号，并进行数据处理和分析。

信号处理器可以根据不同的应用需求，对数据进行滤波、放大、校准等操作，以提高数据的精确性和可靠性。

通信接口是智能传感器与外部系统进行数据交互的桥梁。

通过通信接口，智能传感器可以将采集到的数据传输给上位机或云平台，实现远程监测和控制。

常见的通信接口包括UART、SPI、I2C、CAN 等。

智能传感器的功能主要包括以下几个方面：1. 数据采集：智能传感器能够实时采集环境中的各种物理量或化学量，并将其转化为电信号或数字信号。

通过数据采集，可以了解环境的变化和状态。

2. 数据处理：智能传感器内部的信号处理器能够对采集到的数据进行处理和分析。

通过滤波、放大、校准等操作，可以提高数据的精确性和可靠性。

3. 数据存储：智能传感器可以将采集到的数据存储在内部的存储器中，以备后续分析和查询。

数据存储可以是临时的，也可以是长期的。

4. 数据传输：智能传感器通过通信接口将采集到的数据传输给上位机或云平台。

通过数据传输，可以实现远程监测和控制，提高工作效率和便利性。

5. 自适应能力：智能传感器具有自适应能力，能够根据环境的变化自动调整采集参数和数据处理算法，以适应不同的应用场景。

6. 故障诊断：智能传感器可以通过内部的故障诊断功能，监测自身的工作状态和健康状况。

一旦发生故障，可以及时报警或进行维修。

智能传感器的结构和功能使其在各个领域具有广泛的应用。

在工业领域，智能传感器可以用于监测生产过程中的温度、压力、流量等参数，实现智能化的生产和管理。

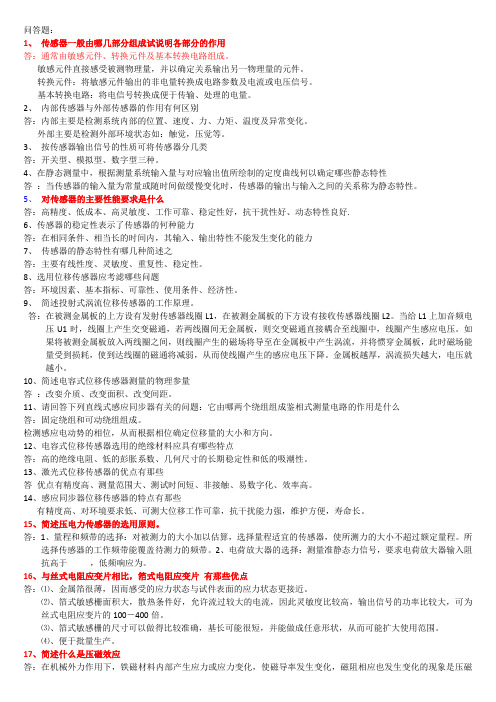

问答题：1、传感器一般由哪几部分组成试说明各部分的作用答：通常由敏感元件、转换元件及基本转换电路组成。

敏感元件直接感受被测物理量，并以确定关系输出另一物理量的元件。

转换元件：将敏感元件输出的非电量转换成电路参数及电流或电压信号。

基本转换电路：将电信号转换成便于传输、处理的电量。

2、内部传感器与外部传感器的作用有何区别答：内部主要是检测系统内部的位置、速度、力、力矩、温度及异常变化。

外部主要是检测外部环境状态如：触觉，压觉等。

3、按传感器输出信号的性质可将传感器分几类答：开关型、模拟型、数字型三种。

4、在静态测量中，根据测量系统输入量与对应输出值所绘制的定度曲线何以确定哪些静态特性答：当传感器的输入量为常量或随时间做缓慢变化时，传感器的输出与输入之间的关系称为静态特性。

5、对传感器的主要性能要求是什么答：高精度、低成本、高灵敏度、工作可靠、稳定性好，抗干扰性好、动态特性良好.6、传感器的稳定性表示了传感器的何种能力答：在相同条件、相当长的时间内，其输入、输出特性不能发生变化的能力7、传感器的静态特性有哪几种简述之答：主要有线性度、灵敏度、重复性、稳定性。

8、选用位移传感器应考滤哪些问题答：环境因素、基本指标、可靠性、使用条件、经济性。

9、简述投射式涡流位移传感器的工作原理。

答：在被测金属板的上方设有发射传感器线圈L1，在被测金属板的下方设有接收传感器线圈L2。

当给L1上加音频电压U1时，线圈上产生交变磁通，若两线圈间无金属板，则交变磁通直接耦合至线圈中，线圈产生感应电压。

如果将被测金属板放入两线圈之间，则线圈产生的磁场将导至在金属板中产生涡流，并将惯穿金属板，此时磁场能量受到损耗，使到达线圈的磁通将减弱，从而使线圈产生的感应电压下降。

金属板越厚，涡流损失越大，电压就越小。

10、简述电容式位移传感器测量的物理参量答：改娈介质、改变面积、改变间距。

11、请回答下列直线式感应同步器有关的问题：它由哪两个绕组组成鉴相式测量电路的作用是什么答：固定绕组和可动绕组组成。

简述传感器的组成及各部分的作用传感器一般由敏感元件、转换元件、变换电路和辅助电源四部分组成。

1、敏感元件直接感受被测量，并输出与被测量有确定关系的物理量信号；
2、转换元件将敏感元件输出的物理量信号转换为电信号；
3、变换电路负责对转换元件输出的电信号进行放大调制；
4、转换元件和变换电路一般还需要辅助电源供电。

传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化，它不仅促进了传统产业的改造和更新换代，而且还建立新型工业，从而成为21世纪新的经济增长点。

扩展资料
在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。

在基础学科研究中，传感器更具有突出的地位。

现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到fm的粒子世界，纵向上要观察长达数十万年的天体演化，短到s的瞬间反应。

此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁场等等。

显然，要获取大量人类感官无法
直接获取的信息，没有相适应的传感器是不可能的。

许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破。

一些传感器的发展，往往是一些边缘学科开发的先驱。

传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。

1. 传感器由哪几部分组成其各部分的作用是什么答:传感器一般由敏感元件、转换元件、转换电路等几部分组成。

组成框图如下图所示。

敏感元件：它是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

转换元件：敏感元件的输出就是它的输入，它把输入转换成电路参数。

转换电路：将转换元转换成的电路参数接入转换电路，便可转换成电量输出。

2. 某线性位移测量仪，当被测位移X 由变到时，位移测量仪的输出电压V 由减至，求该仪器的灵敏度。

解：该仪器的灵敏度为10.30.40.30.2X V -=--=∆∆=S V/mm3. 电阻丝式应变片与半导体应变片在工作原理上有何不同各有何优缺点金属电阻应变片是利用电阻应变效应；半导体应变片是利用压阻效应。

电阻丝应变片利用导体形变引起电阻变化，半导体应变片利用半导体电阻率变化引起电阻变化。

通常半导体应变片比电阻丝应变片灵敏度高，但分散性大，温度效应也比较大。

4. 为什么变极距型电容传感器的灵敏度和非线性是矛盾的实际应用中怎样解决这一问题变极距型电容传感器灵敏度灵敏度和极距的平方变化成反比，二者是非线性的，并且要灵敏度高，极距变化量就要小，因此要在实际中解决这对矛盾，可以采用如下方法：限制量程；差动测量；运放运算放大器式测量电路；差动脉冲调宽电路。

5. 差动式传感器的优点是什么 试述产生零点电位的原因和减小零位电压的措施。

优点：减小非线性误差；提高传感器灵敏度；减小温度、湿度等环境因素的影响。

当被测量的变化导致两个结成差动式的传感器输出相等时，差动式传感器输出应该为零，如果差动式传感器输出电压不为零，则称该电压为零点残余电压，产生原因主要因为组成差动式结构的两个传感器材质、工艺等不一致，减小零位电压的措施有：选材一致、工艺一致、电路上加补偿电阻或调零电路。

6. 采用阻值为120Ω灵敏度系数K =的金属电阻应变片和阻值为120Ω的固定电阻组成电桥，供桥电压U 为5V ，假定负载电阻无穷大。

《传感器原理与应用》作业参考答案作业一1.传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。

各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。

传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。

测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。

2.传感器有哪些分类方法？各有哪些传感器？答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。

3.测量误差是如何分类的？答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。

4.弹性敏感元件在传感器中起什么作用？答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量〔如力、位移、速度、压力等〕的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。

5.弹性敏感元件有哪几种基本形式？各有什么用途和特点？答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。

变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。

实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。

它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。

简述加速度传感器的组成及原理加速度传感器（Accelerometer）是一种测量物体加速度的传感器装置，主要用于测量物体的加速度和倾斜角度。

它可以广泛应用于汽车、手机、航空航天等领域。

下面将从组成和工作原理两个方面进行详细阐述。

一、组成加速度传感器通常由质量块、弹簧、电容、传感器芯片和电子线路等几个重要组成部分构成。

1.质量块：质量块是加速度传感器的核心组件，其质量决定了传感器的灵敏度。

在质量块上附加有传感器芯片和弹簧。

2.弹簧：弹簧与质量块相连，起到支撑和恢复质量块位置的作用。

弹簧的刚度和形状会影响传感器的精度和频率响应。

3.电容：电容存在于传感器芯片上，负责测量加速度变化。

当加速度发生变化时，质量块和芯片之间的间隙产生微小的位移，导致电容值的变化。

4.传感器芯片：传感器芯片是加速度传感器的核心部件，负责将物理量转换为电信号。

传感器芯片一般采用压电材料制成，当加速度变化时，会产生相应的电荷。

5.电子线路：电子线路负责接收传感器芯片输出的电信号，经过放大、滤波和模数转换等处理，最终输出可用的加速度信号，实现与外部设备的连接。

二、原理加速度传感器基本原理是利用牛顿第二定律：当一个物体受到外力作用时，将产生加速度。

加速度传感器利用质量块的加速度与传感器芯片产生的电信号之间的关系，来测量物体的加速度。

1.惯性式原理：惯性式加速度传感器常用的实现方式是通过质量块在弹簧环境中的运动来测量加速度。

当物体发生加速度变化时，质量块会受到惯性力的作用而产生相应的振动。

2.压电式原理：压电加速度传感器采用的是压电晶体材料的特性。

当物体产生加速度时，质量块的运动会压缩或拉伸压电晶体，使其产生电荷变化。

通过测量这种电荷变化，可以反推出物体的加速度。

3.血压式原理：血压式加速度传感器采用压电效应和电容效应相结合的方式来测量加速度。

当物体产生加速度时，质量块的运动会改变电容间隙，进而改变电容值。

通过测量电容的变化，可以计算出物体的加速度。

传感器原理结构传感器是一种能够感知和测量物理量、化学量或者生物量的装置，广泛应用于工业、农业、医疗、环境监测等领域。

传感器的工作原理和结构多种多样，下面将介绍几种常见的传感器原理和结构。

一、压力传感器压力传感器是通过测量物体受到的压力变化来检测和量化压力的传感器。

根据原理的不同，压力传感器可以分为电阻式压力传感器、压电式压力传感器、电容式压力传感器等。

电阻式压力传感器采用了电阻片成型材料，当受到压力作用时，电阻片的阻值会发生相应的变化。

通过测量电阻值的变化，可以获得压力的大小。

压电式压力传感器利用了压电效应，当受到压力作用时，压电晶体会产生电荷。

通过检测电荷的变化，可以得到压力的大小。

电容式压力传感器则是利用了压力改变电容量的原理。

当受到压力时，电容器的电容量会发生变化。

通过测量电容的变化，可以计算出压力的数值。

二、温度传感器温度传感器是用来测量温度的传感器，常用于温度控制、环境监测等领域。

根据原理的不同，温度传感器可以分为热敏电阻、热电偶、热电阻等。

热敏电阻是利用温度对电阻值的影响来测量温度的。

一般情况下，随着温度的升高，电阻值会发生相应的变化。

通过测量电阻的变化，可以得到温度的数值。

热电偶则是利用温差产生电力的原理来测量温度的。

热电偶由两根不同材料的导线组成，当两端温度不同时，就会产生电力。

通过测量电力的大小，可以计算出温度的数值。

热电阻也是利用温度对电阻值的影响来测量温度的。

与热敏电阻不同的是，热电阻的电阻值随温度的升高而增加。

通过测量电阻的变化，可以得到温度的数值。

三、光敏传感器光敏传感器是用来检测光线强度或者光的存在与否的传感器，广泛应用于光电自动控制、光通信等领域。

常见的光敏传感器有光敏电阻、光电二极管等。

光敏电阻是利用光照对电阻值的影响来检测光线强度的传感器。

在光照条件下，光敏电阻的电阻值会发生相应的变化。

通过测量电阻的变化，可以获知光线的强弱。

光电二极管则是利用光照产生电流的原理来检测光的存在与否。

压力传感器的一般组成压力传感器是一种用于测量物体受力情况的装置。

它可以将物体受到的压力转化为电信号输出，以便进行监测和分析。

一般而言，压力传感器由以下几个组成部分构成：灵敏元件、信号处理电路和外壳。

灵敏元件是压力传感器最核心的组成部分。

它的作用是将受到的压力转化为电信号。

常见的灵敏元件有压阻式、电容式和电感式等。

其中，压阻式压力传感器是应用最广泛的一种。

它的灵敏元件是由一种特殊材料制成的压阻薄膜，当物体施加压力时，薄膜会发生形变，从而改变电阻值。

通过测量电阻值的变化，可以得知物体受到的压力大小。

信号处理电路是压力传感器的关键组成部分之一。

它的作用是将灵敏元件输出的电信号进行放大、滤波和线性化处理，以使其能够被接收和分析。

信号处理电路通常由运算放大器、滤波器和AD转换器等组成。

运算放大器可以将灵敏元件输出的微弱信号放大到合适的范围，以提高测量的精度。

滤波器则可以去除信号中的杂波和干扰，使得输出信号更加稳定和可靠。

AD转换器则将模拟信号转换为数字信号，以便进行数字化处理和存储。

外壳是压力传感器的保护壳体。

它的作用是保护灵敏元件和信号处理电路不受外界环境的干扰和损坏。

外壳通常由金属或塑料制成，具有良好的密封性和机械强度。

同时，外壳还可以起到隔离和屏蔽的作用，防止外界电磁干扰对传感器的影响。

压力传感器的一般组成包括灵敏元件、信号处理电路和外壳。

灵敏元件负责将受到的压力转化为电信号，信号处理电路对电信号进行放大、滤波和线性化处理，外壳则起到保护和屏蔽的作用。

这些组成部分协同工作，使得压力传感器能够准确地测量和监测物体受力情况，广泛应用于工业自动化、机械制造、医疗器械等领域。

压力传感器的发展和应用将进一步推动科技进步和社会发展。

简述传感器的组成和作用传感器是一种能够感知和测量外部环境的装置，它由多个组件组成。

传感器的主要作用是将物理量转化为电信号，并将这些信号传递给其他设备或系统进行分析和处理。

传感器的组成主要包括以下几个部分：1.感知元件：感知元件是传感器的核心部分，它能够感知外部环境中的物理量并将其转化为电信号。

常见的感知元件包括光敏元件、压力传感器、温度传感器、加速度传感器等。

这些感知元件根据不同的工作原理可以将光、压力、温度、加速度等物理量转化为电压、电流或电阻等电信号。

2.信号处理电路：信号处理电路是传感器的核心部分，它负责对感知元件输出的电信号进行放大、滤波、调节等处理，以确保信号的稳定性和准确性。

信号处理电路可以根据不同的应用需求进行设计，常见的信号处理电路包括运算放大器、滤波器、模数转换器等。

3.输出电路：输出电路将经过信号处理的电信号转化为可读取的物理量或数字信号输出。

常见的输出方式包括模拟输出和数字输出。

模拟输出一般通过电压或电流的变化来表示感知到的物理量，而数字输出则通过数字信号来表示。

输出电路可以根据具体的应用需求选择不同的输出方式，如模拟显示器、数码显示器、数据采集卡等。

4.外壳和连接器：外壳和连接器是传感器的物理支撑和连接部分，它们用于保护传感器的内部元件，同时也起到固定和连接传感器的作用。

外壳通常采用金属或塑料材料制成，具有良好的防护和耐用性。

连接器用于将传感器与其他设备或系统连接起来，常见的连接方式包括插头插座、引线连接、无线连接等。

传感器的作用是非常广泛的，它可以应用于各个领域，如工业生产、环境监测、医疗健康、交通运输等。

具体作用如下：1.实时监测：传感器可以实时感知和监测物理量的变化，如温度、湿度、压力、光照等，从而及时了解环境的变化和状态。

这对于一些需要实时监测和控制的应用非常重要，如工业生产过程监控、交通流量监测等。

2.自动控制：传感器可以将感知到的物理量转化为电信号，并与控制系统相连，实现自动控制。
