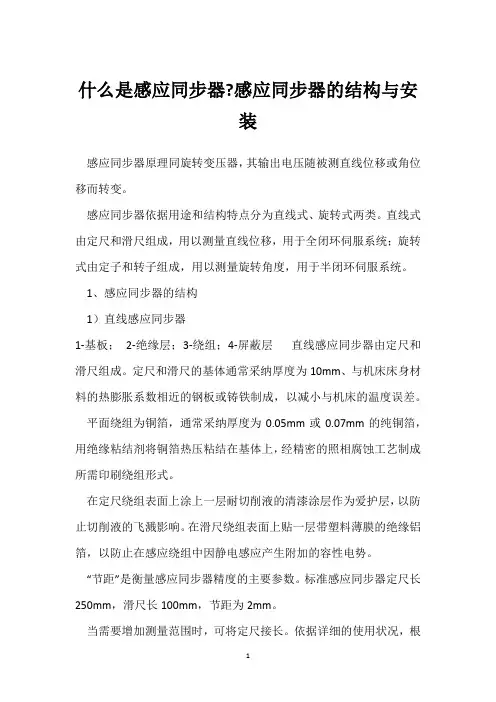

什么是感应同步器?感应同步器的结构与安装感应同步器原理同旋转变压器，其输出电压随被测直线位移或角位移而转变。
感应同步器依据用途和结构特点分为直线式、旋转式两类。
直线式由定尺和滑尺组成，用以测量直线位移，用于全闭环伺服系统；旋转式由定子和转子组成，用以测量旋转角度，用于半闭环伺服系统。

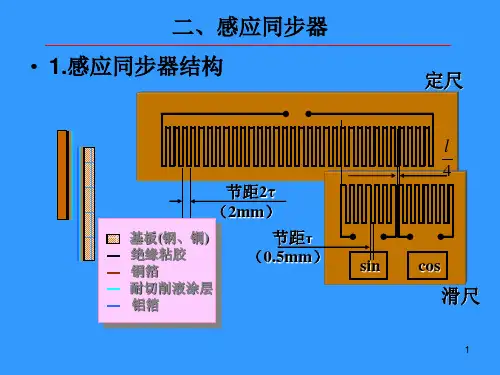

1、感应同步器的结构1）直线感应同步器1-基板；2-绝缘层；3-绕组；4-屏蔽层直线感应同步器由定尺和滑尺组成。
定尺和滑尺的基体通常采纳厚度为10mm、与机床床身材料的热膨胀系数相近的钢板或铸铁制成，以减小与机床的温度误差。
平面绕组为铜箔，通常采纳厚度为0.05mm或0.07mm的纯铜箔，用绝缘粘结剂将铜箔热压粘结在基体上，经精密的照相腐蚀工艺制成所需印刷绕组形式。
在定尺绕组表面上涂上一层耐切削液的清漆涂层作为爱护层，以防止切削液的飞溅影响。
在滑尺绕组表面上贴一层带塑料薄膜的绝缘铝箔，以防止在感应绕组中因静电感应产生附加的容性电势。
“节距”是衡量感应同步器精度的主要参数。
标准感应同步器定尺长250mm，滑尺长100mm，节距为2mm。
当需要增加测量范围时，可将定尺接长。
依据详细的使用状况，根据肯定的步骤和要求拼接定尺，全部定尺接好后，采纳激光干涉仪或量块加千分表进行全长误差测量，对超差处进行重新调整，使得总长度上的累积误差不大于单块定尺的最大偏差。
2）圆感应同步器1-转子基板；2-转子绕组；3-定子绕组；4-定子基板；5-绝缘层；6-屏蔽层（a）定子绕组（b）转子绕组转子绕组——连续绕组；定子绕组——分段式、两相正交（相差90°电角度）sin绕组、cos 绕组2、感应同步器的安装定尺安装在机床的不动部件上；滑尺安装在机床的移动部件上。
为防止切屑和油污浸入，一般在感应同步器上安装防护罩。
必需保持定尺和滑尺平行、两平面的间隙约为0.25±0.05mm。
保证定尺和滑尺在全部工作长度上正常耦合，削减测量误差。
感应同步器感应同步器是利用两个平面形绕组的互感随位置不同而变化的原理组成的。
可用来测量直线或转角位移。
测量直线位移的称长感应同步器，测量转角位移的称圆感应同步器。
长感应同步器由定尺和滑尺组成，如图3-45所示。
圆感应同步器由转子和定子组成，如图3-46所示。
这两类感应同步器是采用同一的工艺方法制造的。
一般情况下。
首先用绝缘粘贴剂把铜箔粘牢在金属（或玻璃）基板上，然后按设计要求腐蚀成不同曲折形状的平面绕组。
这种绕组称为印制电路绕组。
定尺和滑尺，转子和定子上的绕组分布是不相同的。
在定尺和转子上的是连续绕组，在滑尺和定子上的则是分段绕组。
分段绕组分为两组，布置成在空间相差相角，又称为正、余弦绕组。
感应同步器的分段绕组和连续绕组相当于变压器的一次侧和二次侧线圈，利用交变电磁场和互感原理工作。
安装时，定尺和滑尺，转子和定子上的平面绕组面对面地放置。
由于其间气隙的变化要影响到电磁耦合度的变化，因此气隙一般必须保持在的范围内。
工作时，如果在其中一种绕组上通以交流激励电压，由于电磁耦合，在另一种绕组上就产生感应电动势，该电动势随定尺与滑尺（或转子与定子）的相对位置不同呈正弦、余弦函数变化。
再通过对此信号的检测处理，便可测量出直线或转角的位移量。
感应同步器的优点是：①具有较高的精度与分辨力。
其测量精度首先取决于印制电路绕组的加工精度，温度变化对其测量精度影响不大。
感应同步器是由许多节距同时参加工作，多节距的误差平均效应减小了局部误差的影响。
目前长感应同步器的精度可达到，分辨力，重复性。
直径为的圆感应同步器的精度可达，分辨力，重复性。
②抗干扰能力强。
感应同步器在一个节距内是一个绝对测量装置，在任何时间内都可以给出仅与位置相对应的单值电压信号，因而瞬时作用的偶然干扰信号在其消失后不再有影响。
平面绕组的阻抗很小，受外界干扰电场的影响很小。
③使用寿命长，维护简单。
定尺和滑尺，定子和转子互不接触，没有摩擦、磨损，所以使用寿命很长。
感应同步器的工作原理
感应同步器是一种电力传动装置，用于控制电力机械的旋转速度和方向。
其工作原理基于磁场感应和电动机的运动学原理。
感应同步器由两个电动机组成，一个称为感应电动机，另一个称为同步电动机。
感应电动机的转子由铜圆环和铁心构成，电感为整圆筒形；同步电动机的转子为大功率电动机，由多极磁铁和铁心构成。
当感应同步器的感应电动机运转时，电流在铜圆环中形成旋转磁场。
该旋转磁场引起在同步电动机的磁铁中产生磁场，在同步电动机中也产生旋转磁场。
由于同步电动机的转子具有多极磁铁，所以它的旋转速度是固定的，称为同步速度。
感应电动机的转速可能高于或低于同步速度，当它的转速低于同步速度时，它的旋转磁场和同步电动机的旋转磁场产生相互作用，从而产生转矩，使感应电动机逐渐加速。
一旦感应电动机达到同步速度，旋转磁场和同步电动机的旋转磁场就同步了。
感应同步器的转矩与铜圆环所产生磁场的强度成正比，因此，如果减小铜圆环内的电流强度，就可以减小感应同步器产生的转矩。
这种方法可用于控制电机的速度和方向。
总之，感应同步器的工作原理基于磁场感应和电动机的旋转速度的同步原理。
当
感应电动机的转速低于同步速度时，感应同步器会产生转矩，使电动机逐渐加速，直至达到同步速度。
使用感应同步器可以控制电动机的速度和方向，广泛用于工业和交通领域。
感应同步器工作原理
感应同步器工作原理是通过感应器检测到外部触发信号来实现同步。
其主要组成部分包括感应器、信号处理器和执行器。
感应器负责检测外部触发信号，常用的感应器有光电传感器、压电传感器和声音传感器等。
感应器将检测到的信号转化为电信号输出，作为信号处理器的输入。
信号处理器接收感应器输出的电信号，并对其进行处理和解析。
首先，信号处理器会判断输入信号是否满足触发条件，例如光电传感器可以判断光线是否足够强烈。
若触发条件满足，则信号处理器会生成一个触发脉冲信号，用于控制执行器的动作。
信号处理器还可以进行信号的处理，例如滤波、放大和数字转换等，以提高系统的可靠性和精度。
执行器是根据信号处理器生成的触发脉冲信号来执行相应的动作。
执行器可以是电动机、继电器、气缸等，根据实际需求选择不同类型的执行器。
当感应器检测到外部触发信号时，感应同步器会按照以上的工作原理进行处理，从而实现外部信号的同步。
这在许多自动化系统中是非常常见的应用，例如自动门、自动灯光控制和自动输送线等。
通过感应同步器的工作，可以实现设备之间的协调运行，提高工作效率和安全性。
说明感应同步器的原理及应用一、感应同步器的原理感应同步器是一种使用感应原理来实现同步的设备。
它通过感应信号的变化来实现不同设备之间的同步操作。
感应同步器的原理主要包括以下几个方面：1.感应原理：感应同步器利用感应原理来实现同步。
它通过检测感应信号的变化来确定设备的状态，从而进行同步操作。
2.感应信号：感应同步器需要接收感应信号，并根据信号的变化来实现同步。
感应信号可以是各种形式的电信号，比如电压、电流、频率等。
3.感应电路：感应同步器内部配备有感应电路，用于接收和处理感应信号。
感应电路可以对信号进行放大、滤波、逻辑判断等操作，以实现同步的目的。
4.同步操作：感应同步器根据感应信号的变化来进行同步操作。
同步操作可以是启动、停止、调节等，具体操作方式取决于设备的需求。
二、感应同步器的应用感应同步器的应用非常广泛，特别是在自动化控制、工业生产等领域中有着重要的作用。
以下是感应同步器的一些主要应用：1. 自动化生产线感应同步器在自动化生产线中起到关键作用。
它可以通过感应信号来实现各个设备之间的同步操作，比如设备的启动、停止、节奏调整等。
这样可以提高生产效率，减少人工干预，提高产品的质量和稳定性。
2. 电力系统感应同步器在电力系统中也有重要的应用。
它可以用来实现电力设备之间的同步运行，比如同步发电机、同步电机等。
感应同步器可以通过感应信号来调节电力设备的输出功率、频率等参数，从而实现电力系统的平稳运行。
3. 交通信号控制感应同步器在交通信号控制中也得到了广泛的应用。
它可以通过感应信号来实现交通信号的同步调节，比如红绿灯的变化、道路标志的显示等。
感应同步器可以根据交通信号的变化来实现交通的有序进行，提高交通的效率和安全性。
4. 机器人控制感应同步器在机器人控制中也起到重要作用。
它可以通过感应信号来控制机器人的运动、动作等。
感应同步器可以根据感应信号的变化来实现机器人的同步操作，从而实现复杂的机器人控制任务。

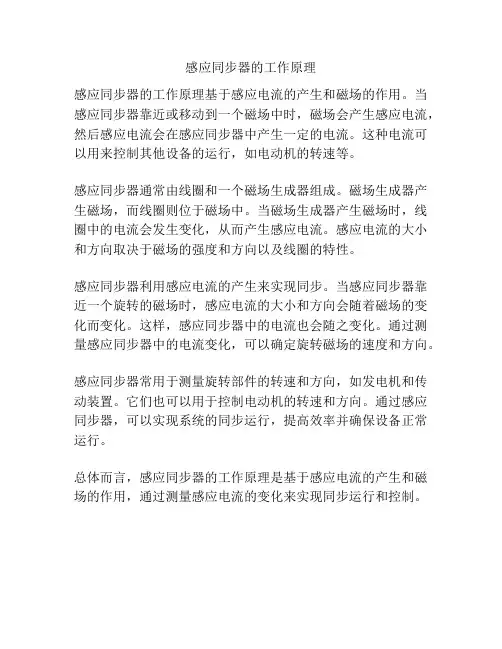

感应同步器的工作原理
感应同步器的工作原理基于感应电流的产生和磁场的作用。
当感应同步器靠近或移动到一个磁场中时，磁场会产生感应电流，然后感应电流会在感应同步器中产生一定的电流。
这种电流可以用来控制其他设备的运行，如电动机的转速等。
感应同步器通常由线圈和一个磁场生成器组成。
磁场生成器产生磁场，而线圈则位于磁场中。
当磁场生成器产生磁场时，线圈中的电流会发生变化，从而产生感应电流。
感应电流的大小和方向取决于磁场的强度和方向以及线圈的特性。
感应同步器利用感应电流的产生来实现同步。
当感应同步器靠近一个旋转的磁场时，感应电流的大小和方向会随着磁场的变化而变化。
这样，感应同步器中的电流也会随之变化。
通过测量感应同步器中的电流变化，可以确定旋转磁场的速度和方向。
感应同步器常用于测量旋转部件的转速和方向，如发电机和传动装置。
它们也可以用于控制电动机的转速和方向。
通过感应同步器，可以实现系统的同步运行，提高效率并确保设备正常运行。
总体而言，感应同步器的工作原理是基于感应电流的产生和磁场的作用，通过测量感应电流的变化来实现同步运行和控制。
感应同步器的组成和原理感应同步器的组成和原理2009年10月22日感应同步器分为直线型和旋转型两大类，直线型由定子和滑尺组成，用于检测直线位移，旋转型由定子和转子组成，用于检测旋转角度。
本节仅介绍直线型感应同步器的组成和原理：如图3 15所示，直线型感应同步器由定尺和滑尺组成。
其定尺是单向均匀感应绕组，绕组节距 2 T通常为2mm。
滑尺上有两组励磁绕组，一组称为正弦绕组，另一组为余弦绕组，两个绕组的节距与定子相同，在空间上相互错开 1 /4节距，于是两个励磁绕组之间相差90°电角度。
滑尺安装在被测的移动部件上，滑尺与定尺相互平行，并保持一定的距离，约0.2〜0.3mm 向滑尺通以交流励磁电压，在滑尺中产生勋磁电流，绕组周围便产生按正弦规律变化的磁场。
由电磁感应在定尺绕组上产生感应电压，当滑尺和定尺间产生相对位移时，由于电磁磁耦合强度的变化，就使定尺上的感应电压随位移的变化而变化。
定尺图3 -15直线型感应同步器1 -正弦励磁绕组2—余眩励建绕组、感应同步器种类和特点l感应同步器的种类感应同步器有测量长度用的直线式和测量旋转角度用的旋转式两种。
下面着重介绍直线式••(1) 标准式：是直线式中精度最高的一种，使用最广，在数控系统和数显装置中大量应用：常用型号为GZD —1 和GZH —1 型。
(2) 窄长式：其定尺的宽度比标准式窄，用于精度较低或机床上安装位置窄小且安装面难以加工的情况。
(3) 三重式：它的滑尺和定尺上均有粗、中、细：套绕组.定尺上粗中绕组相对位移垂直方向倾斜不同角度，细绕组和标准式的一样。
滑尺上的粗、中、细三套绕组组成：个独立的电气通道，粗、中、细的极距分别是4000、100和2mm 三通道同时使用即可组成一套绝对坐标测量系统，测量范围为0 .002〜2000mm 在此测量范围内测量系统只有一个绝对零点。
单块定尺的长度有200和300mm 两种，它特别适用于大型机床、。
(4) 带子式：它的定尺绕组是印制在 1.8m 长的不锈钢带上，其两端固定在机床床身上(一端用弹性固定)滑尺像计算尺的游框那样跨在带状定尺上，可以简化安装，减少安装面，而且能使定尺随机床床身热变形而变形。
(5) 感应组件：是将标准式的定、滑尺封装在匣里的感应组件(定尺经调整接长而成组合式定尺)，而且将励磁变压器和前置放大器也装在里面，便于安装与使用。
2感应同步器的特点(1) 精度高：感应同步器的极对数多，平均效应所产牛的测量精度要比制造精度高，且输岀信号是由滑尺和定尺之间相对移动产生的中间无机械转换环节，所以测量结果只受本身精度的影响。
(2) 测量长度不受限制：当测量长度大于250ram 时，可以采用多块定尺接长，相邻定尺间隔呵用块规或激光测长仪进行调整，使总长度上的累积误差不大于单块定尺的最火偏差。
(3) 对环境的适应性较强：因为感应同步器金属基板和床身铸铁的热胀系数相近，当温度变化时还能获得较高的重复精度•另外它是利用电磁感应产生信号•对尺面防护要求较低。
使用时还需要注意下列影响。
1 。
同步回路阻抗不对称列同步精度的影响(如励磁变压器的阻抗和同步器的正弦、余弦阻抗)2) 励磁电压对称性和失真度对精度的影响：对鉴相系统而言，所谓励磁电压的对称是指励磁电流幅值相等，相位差为90 °;对鉴幅系统而言，其列称性是指Umco W 和Umsin B 的精确性，调整系统时要加以注意.感应旧步器对励磁电流的失真度要求比较高，一般在1 %以下，若在2 %以上，则感应同步器输岀电动势失真就显得很严重，影响测量精度。
3) 感应同步器感应电动势低，阻抗低，所以对抗干扰问题必须引起重视加强屏蔽。
感应同步器与旋转变压器的工作方式相似，根据滑尺中励磁绕组供电方式同，感应同步器可分为相位工作方式和幅值工作方式。
二、相位工作方式给滑尺正弦绕组和余弦绕组通以同频、同幅而相位差为n/2的交流励磁电压即I 久錘存m劝皿(3-5)+ 打/2】t cosa?当滑尺移动x距离时，ua定尺绕组中感应出的电压为kUscos 9 m,Uc感应出的电压为KUccos( 9 m+n/ 2)=-KUcsinm 。
二个励磁电压在定尺绕组中感应的合成电压，电线性叠加得出i j = kl - cos^:ll - At.1* ainfr,,=O -6)=Nl sin (a)t -ir.r/r)式中，K为定尺与滑尺间的电磁耦合系数；um为励磁电压幅值；2T为节距；x为滑尺移动距离；9m为与机械空间位移相对应的机械角，即与之对应的时间电气相角。
由此可见，定尺的感应电压相位与滑尺的机械位移量间有严格的对应关系。
只要能检岀定尺绕组中的感应电压的相位移角，就能够测得所要知道的机械位移量。
三幅值工作方式给滑尺的正、余弦绕组分别通以同相位、同频率，但幅值不同得励磁电压，即U^kU m ^& ' 7 *此时，定尺的感应电压 ud 实际上是一个微量的误差电压，记为 ue增量△ x 成正比。
这样，通过测量 U 的幅值来测定△ 9也就是△ x 的大小了。
在实际应用中，由于不断修其中，幅值Usm 、Ucm 分别为—=〔涉曲创4・■瞪助则式中，B1为励磁电压的给定相位角。
当滑尺移动时，定尺上的感应电压为g =隨；早irW=靳 * sidOJt ■・=A7/m sin （靳*&m ） • sintai令厶9 =9 1- 9m ，上式可以写成且t5IEJGrf * 5 ill 冷寸(3-L(3-8)(3^9)(3-10)，并且误差电压的幅值与滑尺的位移正励磁信号9 1 ,使其紧紧跟踪9m 的变化，因此△ 9与厶x 一定是一个很小的量，才有 sin △ 9-^ 9成立。
也就是说，只有在位移增量△ x 很小时，感应电压的幅值才与厶 x 具有正比关系，通过测量 ue 的幅 值来测定位移量的大小。
四 感应同步器鉴相系统在相位检测系统中，表示位移量的指令是以相位差角度值给定的，因此，如果以作为基准相位的参考 信号给感应同步器的滑尺两个绕组供电，则从定尺绕组取得的感应电压的相位，将反映岀两者的相对位置。
把给定的指令相位（相对于参考信号而言）与感应同步器输岀信号相位作比较，当两者相位一致时，表示感 应同步器滑尺的实际位置和给定的指令位置一致，反之，有相位差存在，表明两者的位置不一致。
利用它 们的相位差作用到测量系统，使得两者变为一致。
感应同步器相位检测系统的基本环节应包括：脉冲一相位变换器，励磁供电线路，误差信号放大器和鉴相器等，其系统的结构框图如图 3 —16所示。
在闭环轮廓控制的数控装置中，从其框图（图3 — 16）知，误差信号被用以控制伺服驱动电动机，驱动机床的滚珠丝杠向消除位移误差的方向运动，构成位置反馈。
指令信号是由数控装置 （插补器）发岀的，经脉冲一相位变换器变成相位信号，作用于测量系统上。
下面简单地介绍一下脉冲一相位变换器等结构原理。
图3 - 16由鉴酣测员系炉构成黄⑷环系统里田苗庞同步営1脉冲相位变换器的基本原理这是一种将脉冲数变换成相位位移的数字模拟变换器，其逻辑框图如图JW1 ifLru1 —^3-17脉即•相位变換器的地本原艸樹时钟脉冲发生器发岀的脉冲列分成两路：一路经基准通道分频器I 进行N 分频后作为基准相位的参考信号方波：另一路加到加减器，按指令脉冲的性质对时钟脉冲进行加减。
再经指令通道分频器H 的 N 分频后产生指令信号方波，当没有进给脉冲加入的情况下，两个分频器系数W 相同，在接收到 输出一个矩形方波，其频率和相位相同:当加入表示工作台正向进给的脉冲时，加减器将它们加入时脉冲列中去不允许和时钟脉冲重合 ），这样分频器I 仍以每接收到W 个脉冲，输出一个矩形波，而分频器H 则在同一时间内对（N+n ）个脉冲分频，因而输出（1+n /N ）个矩形波（n 为这个时问内加入的正向给脉冲数）即后者比前者在相位上超前了 （n /反之，加入反向进给脉冲，现在分频器 I 输出一个矩形波后在分频器H 中输出 （1 一 n /N ）个矩形波，这表示后者比前者在相位上落后 （n / N ）°由此可见，分频器H 输岀的指令信号矩形波相对于分频器 I 输岀的矩形波参考信号有相位变化， 其相移的数值正比于加八的进给脉冲数n ，而相位移动的方向取决于进给脉冲的符号。
如果感应同步器的节距 2r=2ram，脉冲当量（S ）选定为0.01mm ，即相当于什剜IAIr — y %A3 一 17所示。
N 个脉冲后，同时的相位移。
因此需要把一个节距2mm 戈卩分成200等分，所以分频系数 N=200 每一个指令脉冲产生I.8 °的相位移。
2励磁供电线路脉冲一相位变换器输岀的参考信号，作为棚位基准给感应同步器的绕组励磁。
