继电保护保护类型

继电保护分类1.1过流保护配置：一、电流速断保护（第I段）：对于仅反应于电流增大而瞬时动作电流保护，称为电流速断保护。

为了保护的选择性,动作电流按躲过本线路末端短路时的最大短路短路整定。

仅靠动作电流值来保证其选择性能无延时地保护本线路的一部分（不是一个完整的电流保护）。

二、限时电流速断保护（第∏段）任何情况下能保护线路全长，并具有足够的灵敏性。

在满足要求前一条的前提下，力求动作时限最小。

因动作带有延时，故称限时电流速断保护。

限时电流速断保护的保护范围大于本线路全长依靠动作电流值和动作时间共同保证其选择性与第I段共同构成被保护线路的主保护，兼作第I段的近后备保护。

三、定时限过电流保护（第∏I段）作为本线路主保护的近后备以及相邻线下一线路保护的远后备。

其起动电流按躲最大负荷电流来整定的保护称为过电流保护，此保护不仅能保护本线路全长，且能保护相邻线路的全长。

第HI段的IdZ比第工、II段的IdZ小得多，其灵敏度比第工、∏段更高；在后备保护之间，只有灵敏系数和动作时限都互相配合时，才能保证选择性；保护范围是本线路和相邻下一线路全长；电网末端第∏I段的动作时间可以是保护中所有元件的固有动作时间之和（可瞬时动作），故可不设电流速断保护；末级线路保护亦可简化（I+∏I或∏I）,越接近电源，t∏1越长，应设三段式保护。

1.2电压联锁速断保护电流速断保护具有很好的快速性,但当系统运行方式变化很大时,保护范围可能很小，甚至没有保护区。

为了在不增加保护动作时限的条件下增长保护范围，可以再加一个低电压联锁逻辑。

简而言之，在故障情况下，电流增大，同时电压降低，必须电流大于电流定值，而电压小于电压定值时，还可以出口跳闸。

此外，还有复合电压联锁速断保护，复合电压由低电压元件与负序电压元件构成。

13方向性电流保护双电源多电源和环形电网供电更可靠，但却带来新问题。

背侧与区内短路电流不易区分。

没有选择性。

原因分析：反方向故障时对侧电源提供的短路电流弓I起误动。

电力系统继电保护毕业论文电力系统继电保护毕业论文随着电力系统的不断发展和扩大，继电保护在电力系统中的重要性也日益凸显。

继电保护是电力系统中的安全保障措施，其主要作用是在电力系统出现故障时，迅速切除故障部分，保护电力设备和系统的安全运行。

电力系统继电保护毕业论文旨在研究和探讨电力系统继电保护的相关理论和技术，提出有效的解决方案，以提高电力系统的可靠性和稳定性。

一、继电保护的基本原理继电保护的基本原理是通过测量电力系统中的电流、电压等参数，与预设的保护参数进行比较，当参数超出设定范围时，继电保护设备将发出保护信号，切除故障部分。

二、继电保护的分类继电保护可以根据其作用范围和功能进行分类。

常见的继电保护类型包括过电流保护、差动保护、距离保护、频率保护等。

每种类型的继电保护都有其特定的应用场景和适用范围。

三、继电保护的技术挑战在电力系统继电保护的研究和实践中，面临着一些技术挑战。

首先，电力系统规模越来越大，继电保护需要处理的数据量也越来越大，传统的继电保护设备可能无法满足需求。

其次，电力系统中存在各种复杂的故障模式，继电保护需要能够准确识别和判断不同类型的故障。

此外，电力系统的可靠性要求越来越高，继电保护需要能够快速响应和切除故障，以减少故障对电力系统的影响。

四、继电保护的发展趋势随着信息技术的发展和应用，继电保护也在不断演进和创新。

一方面，继电保护设备逐渐实现数字化和智能化，可以更好地处理大量的数据和信息。

另一方面，继电保护与其他电力系统设备的互联互通也日益紧密，形成了继电保护与通信技术、人工智能等领域的交叉应用。

五、继电保护的案例分析本论文还将通过对一些实际电力系统故障案例的分析，探讨继电保护在故障处理中的应用。

通过对故障原因的分析和继电保护的响应情况，可以评估继电保护的性能和可靠性，并提出改进方案。

六、结论继电保护作为电力系统中的重要组成部分，对于电力系统的安全运行至关重要。

本论文通过对继电保护的基本原理、分类、技术挑战和发展趋势的研究，以及对实际案例的分析，提出了一些解决方案和改进建议。

五项继电保护技术常识范本一、电流保护技术电流保护技术是电力系统中最基本、最重要的保护技术之一。

它可以通过检测电路中的异常电流来及时切断故障电路，保护设备的安全运行。

电流保护主要有过电流保护和零序保护两种类型。

过电流保护是指在电流超过设定值时切断电路，防止电流超载引发设备损坏和故障扩大。

过电流保护常用的继电器有过流继电器和差动继电器。

过流继电器根据不同的故障类型，分为短路保护和过负荷保护两种。

差动继电器主要用于保护发电机、变压器等大型设备，通过比较电流的差值来判断故障。

零序保护是指在电力系统的三相电流中有一相出现故障时，通过检测零序电流变化来判断故障位置，并切断故障电路，避免损坏其他设备。

零序保护常用的继电器有零序电流继电器和差动保护继电器。

零序电流继电器通过检测三相电流的不平衡来判断故障位置，差动保护继电器则通过比较零序电流和三相电流之间的差值来判断故障。

二、电压保护技术电压保护技术是保护电力系统中各类设备的电压稳定性和安全运行的关键手段。

它主要通过检测电压的变化来判断电力系统的故障情况，并及时采取措施保护设备。

电压保护主要有欠压保护和过压保护两种类型。

欠压保护是指在电压降低到设定值以下时，切断电路，防止设备过载和损坏。

欠压保护常用的继电器有欠压继电器和欠频继电器。

欠压继电器通过检测电压降低来触发保护动作，欠频继电器则通过检测电力系统的频率降低来触发保护。

过压保护是指在电压超过设定值时，切断电路，防止设备过载和损坏。

过压保护常用的继电器有过压继电器和过频继电器。

过压继电器通过检测电压上升来触发保护动作，过频继电器则通过检测电力系统的频率上升来触发保护。

三、差动保护技术差动保护技术是一种常用的继电保护技术，它可以通过比较电流差值来判断电力系统中的故障位置，并及时切断故障电路，保护设备的安全运行。

差动保护常用于保护发电机、变压器等大型设备。

差动保护继电器通常由两个或多个电流互感器和比较机构组成。

当系统中的电流通过互感器时，差动继电器会将互感器输出的电流进行比较，如果互感器输出的电流不平衡或超过设定值，则触发保护动作，并切断故障电路。

继电保护最全面的知识一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。

保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

电力系统发生故障后，工频电气量变化的主要特征是：1）电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

2）电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

3）电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°,三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°~85°,而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°~85。

）。

4）测量阻抗发生变化测量阻抗即测量点（保护安装处）电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。

这些分量在正常运行时是不出现的。

利用短路故障时电气量的变化,便可构成各种原理的继电保护。

此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。

二、基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护,应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

1、选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

继电保护发展的五个阶段
继电保护发展的五个阶段是：
1. 机械继电保护阶段：这个阶段使用机械元件作为继电保护装置，例如机械开关、继电器等。

这些装置通过机械运动来实现电气系统的保护。

2. 电气继电保护阶段：随着电气技术的发展，继电保护开始使用电气元件来实现保护功能。

这些电气元件包括电磁继电器、热继电器等。

电气继电保护具有更高的准确性和可靠性。

3. 静态继电保护阶段：静态继电保护是指使用电子元件来实现继电保护功能。

这些电子元件包括集成电路、微处理器等。

静态继电保护具有更高的精确度和可编程性。

4. 数字继电保护阶段：数字继电保护是指使用数字技术实现继电保护功能。

数字继电保护使用数字信号处理器（DSP）、计算机等设备来处理保护信号，并实现复杂的保护算法。

5. 智能继电保护阶段：智能继电保护是指利用人工智能、机器学习等技术实现继电保护功能。

智能继电保护能够自动学习和适应系统变化，提高保护的准确性和稳定性。

电力系统继电保护第二版pdf1 电力系统继电保护电力系统继电保护是一种重要的技术，它可以有效地防止电力系统中电力故障的发展、发生和扩散，从而避免给大众生产、生活造成不利影响。

自二战以来，电力系统继电保护在技术上取得了巨大发展，获得了广泛的应用。

1.1 继电保护的基本思想继电保护的基本思想是通过对电力系统中不同设备及结构的电气特性监测，及时检测异常电网及各种机电设备紧急状况，并采取必要的保护措施，从而实现电力系统的安全、稳定和可靠运行，即“检测、发现、记录和处理”。

1.2 继电保护的类型根据功能和作用，电力系统的继电保护分为一般保护和过载保护两大类，而一般保护又可以分为定位保护、稳相保护和短路保护三大类。

1.2.1 定位保护定位保护用于定位故障点，它属于一种断点保护，用于准确地定位异常段的断开防止故障的蔓延，它是电力系统的一种重要的继电保护。

1.2.2 稳相保护稳相保护是一种流程无功实施的方式，稳相保护的基本原理是：当系统相击失谐时，分布式立即检测，然后根据检测结果执行动作，以达到抢救相击系统的目的。

1.2.3 短路保护短路保护是电力系统保护的一类特殊保护，它主要是通过监测系统中分布式传感器对不同枝路的电流谐波信息，计算判断网架结构中短路电流的大小及持续时间，以确定是什么类型的短路，并在必要时切断短路支路，保护各种机电设备。

1.3 继电保护的重要性电力系统继电保护的重要性不言而喻，它可以实现对电力系统断路器、变压器、电抗器等设备的保护，保障设备的正常运行；保证设备安全运行时间的延长；避免或减少因电网故障而造成的损失；有助于缩短故障恢复时间。

综上所述，电力系统继电保护对电力系统的安全与发展起着重要的作用。

继电保护种类
继电保护是电力系统中常用的一种保护设备，用于监测电力系统中的异常情况并采取相应的措施保护电力设备和系统的安全运行。

根据其功能和应用范围，继电保护可分为多种类型，包括但不限于以下几种：
1. 过流保护：用于检测电力系统中的过电流情况，并根据设定的保护动作条件，通过继电器将故障电路切除，以防止电力设备过载、短路等故障的发生。

2. 跳闸保护：用于检测电力系统中的故障电流和故障状况，并通过控制开关将故障电路切除，以确保电力系统的安全运行。

3. 差动保护：用于检测电力系统中电流的差异，并根据设定的保护动作条件，切除故障电路，以防止电流差异引起的电力设备故障。

4. 距离保护：用于检测电力系统中电路的线路长度和电路故障的距离，并根据设定的保护动作条件，切断故障电路，以保护电力设备和电力系统的安全运行。

5. 频率保护：用于检测电力系统中电压和频率的异常情况，并根据设定的保护动作条件，切除故障电路，以恢复电力系统的正常运行。

6. 过压保护和欠压保护：用于检测电力系统中的过电压和欠电压情况，并根据设定的保护动作条件，切除故障电路，以防止
电力设备受到电压波动引起的故障。

7. 频率保护：用于检测电力系统中频率的异常情况，并采取相应的保护措施，以保护电力设备和电力系统的安全运行。

继电保护装置就是说当供电系统中的电力元件或当供电系统自身产生常见故障危害电力系统运作时，可向当值工作人员传出警示信号，或是向操纵的隔离开关传出跳电指令以停止这种事件发展的一种自动化技术措施和设备。

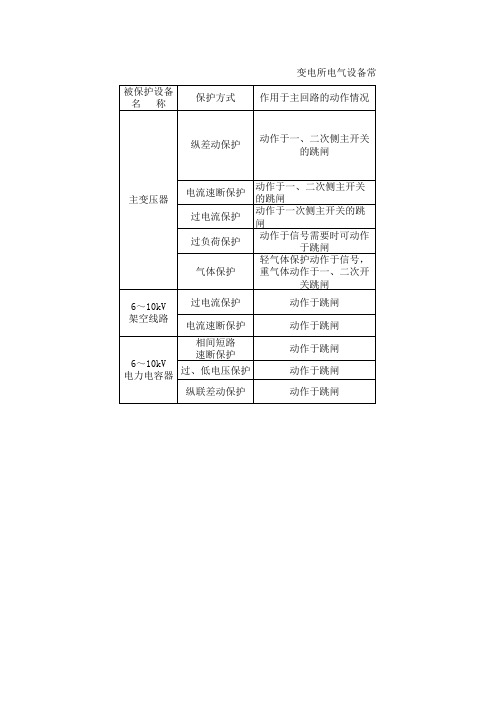

继电保护装置类型
1、电流保护：
根据保护整定原则、保护范围和原则特点
2、电压保护：
当发生异常或故障时，根据系统电压变化运行的继电保护。

3、瓦斯保护：
油浸式变压器发生内部故障时，短路电流产生的电弧分解变压器油和其他绝缘材料，产生气体(气体)。

气体继电器通过使用气体压力或动量来操作。

4、差动保护：
一种当被保护设备在电力系统中发生短路故障时，根据保护产生的差动电流进行操作的保护装置。

通常使用主变压器、发电机和并联电容器的保护装置。

5、高频保护：
作为主系统的高压长线路的可靠性的继电保护装置。

6、距离保护：
是主系统的可靠性和高灵敏度继电保护，也被称为阻抗保护，该保护由长线路故障点的不同阻抗值来稳定。

7、平衡保护：
一种用于高压并联电容器的保护装置，具有很高的灵敏度，对于采用双星形配线的并联电容器群，适用该保护。

8、负序及零序保护：
这是三相电力系统发生非对称短路故障或接地故障时的主要保护装置。

9、方向保护：
这是有方向性的继电保护。

针对环网或立体双环供配电系统，当一部分路线产生故障，故障电流方向与继电保护装置设置的电流方向一致时，保护器将会进行运作，进而清除故障点。
