电动机的热分级与绝缘等级

电动机的绝缘等级及赞同温升电动机的导线及槽内都要用绝缘资料，槽内所采用的绝缘资料有纸、布、绸、玻璃纤维、石棉、云母等，导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式，按电动机的功率大小、使用环境条件、环境温度等因素而定，详细分六级，见表1。

表1 电动机的绝缘等级及赞同温升对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，因此无法得知较真实的温度值，只能从电动机外壳的温度高低来鉴识，这比槽内的温度要低20～30℃，平常鉴识电动机的温度也只能这样，详细可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪。

赞同温升的计算方法为赞同温升＝赞同最高温度－内外温差－环境温度比方，用A级绝缘资料时赞同温升＝［105-（20～30）-35］℃＝（40～50）℃这时外壳测得的温度应是［（40～50）+35］℃＝（75～85）℃电动机的温高升低与电动机的负载大小、环境温度高低、通风量的大小、实质转速高低（特别是变频调速f＜50Hz运转时要注意）和电动机的质量利害有直接关系，但不能够高出赞同最高温度，否则会加速绝缘资料的老化，甚至冒烟、烧毁。

因此在电动机运转中要经常测量，观察电动机的外壳温度的变化，切不能马虎马虎。

电机绕组温度与温升的国家规定赞同标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或高出最高工作温度时，说明电机已发生故障。

下面就一些基本看法给出基本说明。

绝缘资料的绝缘等级绝缘资料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘资料的极限工作温度，系指电机在设计预期寿命内，运转时绕组绝缘中最热点的温度。

依照经验，A级资料在105℃、B级资料在130℃的情况下寿命可达10年，但在实质情况下环境温度和温升均不会长远达设计值，因此一般寿命在15～年。

若是运转温度长远高出资料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

电动机的绝缘及防护等级电动机的绝缘及防护等级电动机的绝缘等级绝缘等级是怎么分类的。

,电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

绝缘等级是什么?分几种?电机绝缘等级标准主要是用在变压器上的材质!cosΦ就是功率因素,它是衡量一个电网使用质量的参数,单个设备的功率因数与设备自身已经电压、频率、负载大小等都有关系，一个电网的功率因素则是电网内所以设备功率因素的综合结果。

绝缘等级是用电设备在一些条件下能忍受的最高的可以保持绝缘的温度等级，不同的绝缘等级是判断绝缘材料好坏，设备绝缘性能好坏的标准，你说的F级绝缘，说明你的设备的允许工作温度是F级（130度），后面的功率因数0.87则是表示如果设备的功率因数小于此值，可能设备的绝缘等级就不能再是F级，COSΦ=P/S=P/（UI）因为功率因数越低，则输送同样大小有用功率的同时，需要更大的电流，而更大的电流会给设备带来更大的发热，所以同样负荷的情况下，温度高了，绝缘度也就下来了。

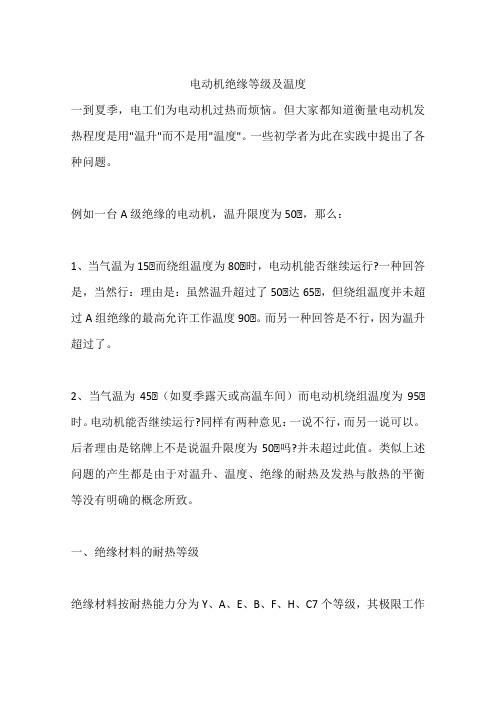

电动机绝缘等级及温度一到夏季，电工们为电动机过热而烦恼。

但大家都知道衡量电动机发热程度是用"温升"而不是用"温度"。

一些初学者为此在实践中提出了各种问题。

例如一台A级绝缘的电动机，温升限度为50℃，那么：1、当气温为15℃而绕组温度为80℃时，电动机能否继续运行?一种回答是，当然行：理由是：虽然温升超过了50℃达65℃，但绕组温度并未超过A组绝缘的最高允许工作温度90℃。

而另一种回答是不行，因为温升超过了。

2、当气温为45℃（如夏季露天或高温车间）而电动机绕组温度为95℃时。

电动机能否继续运行?同样有两种意见：一说不行，而另一说可以。

后者理由是铭牌上不是说温升限度为50℃吗?并未超过此值。

类似上述问题的产生都是由于对温升、温度、绝缘的耐热及发热与散热的平衡等没有明确的概念所致。

一、绝缘材料的耐热等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180、及180℃以上。

所谓绝缘材料的极限工作温度，系指电动机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命严重缩短。

所以电动机在运行中，温度是寿命的主要因素之一。

二、温升温升是电动机与环境的温度差，是由电动机发热引起的。

运行中的电动机铁心处在交变磁场中会产生铁损。

绕组通电后会产生铜损。

还有其他杂散损耗等。

这些都会使电动机温度升高。

另一方面电动机也会散热，当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。

当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。

但这时的温差即温升已比前增大了。

电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

变压器产品有以下几种耐热绝缘等级：绝缘等级 A E B F H N C最高运行温度℃105 120 130 155 180 200 220绕组最高允许温升K 60 75 80 100 125 135 150电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

绝缘等级
绝缘的温度等级一般分为A级、E级、B级、F级、H级、C级、N级、R级。

一般电机的绝缘等级较多采用E级和B级绝缘。

1基本介绍
概述
电动机的热分级是指其所用绝缘材料的耐热等级，分A、E、B、F、H、C、N、R级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

温度等级
绝缘的温度等级A级E级B级F级H级C级N级R级
最高允许温度（℃）105 120 130 155 180 200 220 240
绕组温升限值（K）607 580 105 125 135 150 170
性能参考温度（℃）80 95 100 120 145 155 170 190
在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

2备注说明
编辑
根据GB755-2008，F级绝缘下绕组温升限制应为105K，而不是100K。

一般电机的绝缘等级较多采用E级和B级绝缘。

绝缘等级
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级
最高允许温度（℃）105 120 130 155 180
绕组温升限值（K）60 75 80 100 125
性能参考温度（℃）80 95 100 120 145
在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、1 80和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

绝缘等级与温度对应关系
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

温度等级
绝缘的温度等级 A级 E级 B级 F级 H级
最高允许温度（℃） 105 120 130 155 180
绕组温升限值（K） 60 75 80 105 125
性能参考温度（℃） 80 95 100 120 145
影响
在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

绝缘等级与温度对应关系
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

温度等级
绝缘的温度等级 A级 E级 B级 F级 H级
最高允许温度（℃） 105 120 130 155 180
绕组温升限值（K） 60 75 80 105 125
性能参考温度（℃） 80 95 100 120 145
影响
在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

电机温升和绝缘等级(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电机温升和绝缘等级用来使器件在电气上绝缘的材料称绝缘材料。

一种或几种绝缘材料的组合称绝缘结构。

表示绝缘结构的最高允许工作温度，并在这样的温度下它能在预定的使用期内维持其性能，在允许的范围内及其所分的等级即耐热等级。

耐热等级分为Y级90℃、A级105℃、E级120℃、B级130℃、F级155℃、H级180℃和H级以上共七个等级。

超过这个限度，绝缘材料的寿命就急剧缩短，甚至会烧毁。

这个温度限度，称为绝缘材料的允许温度。

某一点的温度与参考（或基准）温度之差称温升。

也可以称某一点温度与参考温度之差。

电机某部件与周围介质温度之差，称电机该部件的温升。

电机在额定负载下长期运行达到热稳定状态时，电机各部件温升的允许极限，称温升限度。

绝缘材料的允许温度，就是电机的允许温度；绝缘材料的寿命，一般就是电机的寿命。

电机负载运行时，从尽量发挥它的作用出发，所带负载即输出功率越大越好（若不考虑机械强度）。

但是输出功率越大、损耗功率越大，温度越高。

我们知道，电机内耐温最薄弱的东西是绝缘材料，如漆包线。

绝缘材料耐温有个限度，在这个限度内，绝缘材料的物理、化学、机械、电气等各方面性能都很稳定，其工作寿命一般约为20年。

按照允许温度的高低，电机常用的绝缘材料为A、E、B、F、H五种。

按环境温度为40摄氏度计算，这五种绝缘材料及其允许温度和允许温升如下表所示：-大家都知道衡量电机发热程度是用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念进行讨论。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为y、a、e、b、f、h、c7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
