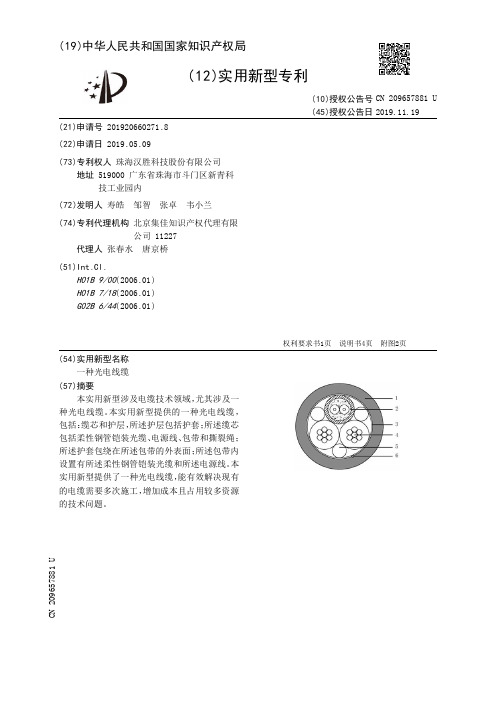

【CN209657881U】一种光电线缆【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920660271.8(22)申请日 2019.05.09(73)专利权人珠海汉胜科技股份有限公司地址 519000 广东省珠海市斗门区新青科技工业园内(72)发明人寿皓　邹智　张卓　韦小兰　(74)专利代理机构北京集佳知识产权代理有限公司 11227代理人张春水　唐京桥(51)Int.Cl.H01B 9/00(2006.01)H01B 7/18(2006.01)G02B 6/44(2006.01)(54)实用新型名称一种光电线缆(57)摘要本实用新型涉及电缆技术领域，尤其涉及一种光电线缆。

本实用新型提供的一种光电线缆，包括：缆芯和护层，所述护层包括护套；所述缆芯包括柔性钢管铠装光缆、电源线、包带和撕裂绳；所述护套包绕在所述包带的外表面；所述包带内设置有所述柔性钢管铠装光缆和所述电源线。

本实用新型提供了一种光电线缆，能有效解决现有的电缆需要多次施工，增加成本且占用较多资源的技术问题。

权利要求书1页说明书4页附图2页CN 209657881 U 2019.11.19C N 209657881U权　利　要　求　书1/1页CN 209657881 U1.一种光电线缆，其特征在于，包括：缆芯和护层，所述护层包括护套；所述缆芯包括柔性钢管铠装光缆、电源线和包带；所述护套包绕在所述包带的外表面；所述包带内设置有所述柔性钢管铠装光缆和所述电源线。

2.根据权利要求1所述的光电线缆，其特征在于，所述缆芯还包括填充构件；所述填充构件填充于所述柔性钢管铠装光缆与所述电源线之间的间隙内；所述护套还包括外护层，所述外护层贴附安装在所述护套的外表面。

3.根据权利要求1所述的光电线缆，其特征在于，还包括撕裂绳，所述护套与所述包带之间设置有撕裂绳。

4.根据权利要求1所述的光电线缆，其特征在于，所述电源线的导体截面为0.5～10mm2。

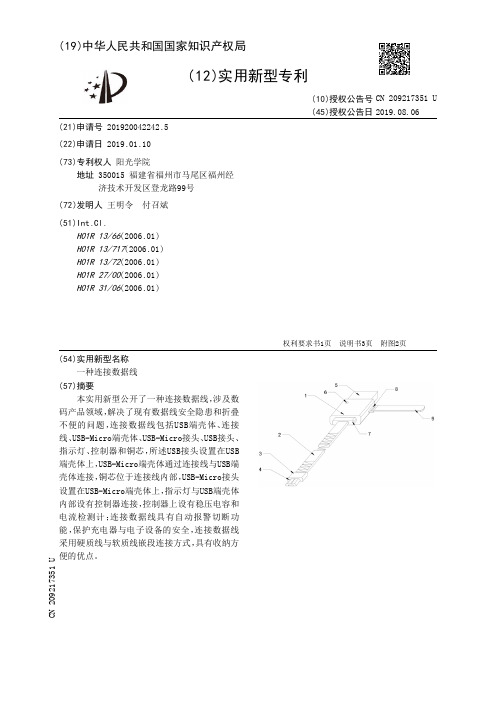

【CN209217351U】一种连接数据线【专利】

(10)授权公告号 CN 209217351 U (45)授权公告日 2019.08.06

( 54 )实用新型名称一种连接数据线
( 57 )摘要本实用新型公开了一种连接数据线，涉及数
码产品领域，解决了现有数据线安全隐患和折叠不便的问题，连接数据线包括USB端壳体、连接线、USB-Micro端壳体、USB-Micro接头、USB接头、指示灯、控制器和铜芯，所述USB接头设置在USB 端壳体上，USB-Micro端壳体通过连接线与USB端壳体连接，铜芯位于连接线内部，USB-Micro接头设置在USB-Micro端壳体上，指示灯与USB端壳体内部设有控制器连接，控制器上设有稳压电容和电流检测计；连接数据线具有自动报警切断功能，保护充电器与电子设备的安全，连接数据线采用硬质线与软质线嵌段连接方式，具有收纳方便的优点。
4 .根据权利要求3所述的连接数据线，其特征在于，所述软质线(11)由软质线绝缘层 (1101)和软质线内芯填充(1102)组成，软质线绝缘层(1101)材质为软质PVC，软质线内芯填充(1102)材质为硅胶。
5 .根据权利要求4所述的连接数据线，其特征在于，所述USB端壳体(1)上设有锁扣装置，锁扣装置包括锁扣(8)与锁带(9) ，锁扣(8)安装在USB端壳体(1)上，锁带(9)与锁扣(8) 连接。
背景技术 [0002] 随着智能手机及其它便携式移动电子设备的普及，数据线作为一种用于电子产品的充电及数据传输的电子配件，已广泛应用于各种便携式电子产品的数据传输、充电等功能。 [0003] 随着技术发展，快充技术得到大力发展，但是在实际使用过程很多快充充电器与相应数据线经常混用，部分不适合进行快充的数据线被人们误用在快充充电器上，给快充充电器和电子设备都带来了安全隐患；而且传统数据线多为软质材料，过于柔软不利于折叠收纳。 [0004] 因此，我们提出一种连接数据线解决上述问题。

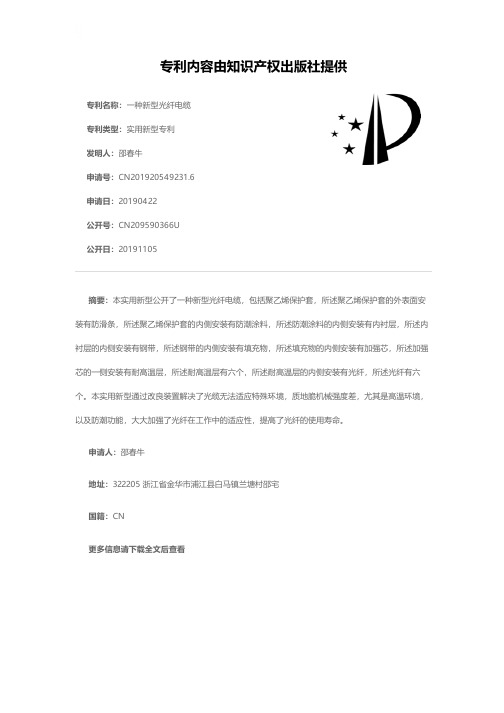

一种新型光纤电缆[实用新型专利]

专利名称：一种新型光纤电缆专利类型：实用新型专利
发明人：邵春牛
申请号：CN201920549231.6申请日：20190422
公开号：CN209590366U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型光纤电缆，包括聚乙烯保护套，所述聚乙烯保护套的外表面安装有防滑条，所述聚乙烯保护套的内侧安装有防潮涂料，所述防潮涂料的内侧安装有内衬层，所述内衬层的内侧安装有钢带，所述钢带的内侧安装有填充物，所述填充物的内侧安装有加强芯，所述加强芯的一侧安装有耐高温层，所述耐高温层有六个，所述耐高温层的内侧安装有光纤，所述光纤有六个。

本实用新型通过改良装置解决了光缆无法适应特殊环境，质地脆机械强度差，尤其是高温环境，以及防潮功能，大大加强了光纤在工作中的适应性，提高了光纤的使用寿命。

申请人：邵春牛
地址：322205 浙江省金华市浦江县白马镇兰塘村邵宅
国籍：CN
更多信息请下载全文后查看。

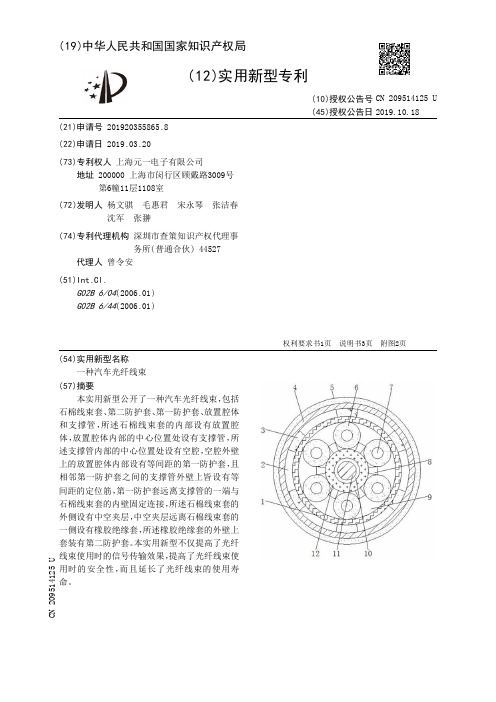

【CN209514125U】一种汽车光纤线束【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920355865.8(22)申请日 2019.03.20(73)专利权人上海元一电子有限公司地址 200000 上海市闵行区顾戴路3009号第6幢11层1108室(72)发明人杨文骐　毛惠君　宋永琴　张洁春　沈军　张翀　(74)专利代理机构深圳市查策知识产权代理事务所(普通合伙) 44527代理人曾令安(51)Int.Cl.G02B 6/04(2006.01)G02B 6/44(2006.01)(54)实用新型名称一种汽车光纤线束(57)摘要本实用新型公开了一种汽车光纤线束，包括石棉线束套、第二防护套、第一防护套、放置腔体和支撑管，所述石棉线束套的内部设有放置腔体，放置腔体内部的中心位置处设有支撑管，所述支撑管内部的中心位置处设有空腔，空腔外壁上的放置腔体内部设有等间距的第一防护套，且相邻第一防护套之间的支撑管外壁上皆设有等间距的定位筋，第一防护套远离支撑管的一端与石棉线束套的内壁固定连接，所述石棉线束套的外侧设有中空夹层，中空夹层远离石棉线束套的一侧设有橡胶绝缘套，所述橡胶绝缘套的外壁上套装有第二防护套。

本实用新型不仅提高了光纤线束使用时的信号传输效果，提高了光纤线束使用时的安全性，而且延长了光纤线束的使用寿命。

权利要求书1页说明书3页附图2页CN 209514125 U 2019.10.18C N 209514125U权　利　要　求　书1/1页CN 209514125 U1.一种汽车光纤线束，包括石棉线束套(1)、第二防护套(5)、第一防护套(6)、放置腔体(9)和支撑管(12)，其特征在于：所述石棉线束套(1)的内部设有放置腔体(9)，放置腔体(9)内部的中心位置处设有支撑管(12)，所述支撑管(12)内部的中心位置处设有空腔(10)，空腔(10)外壁上的放置腔体(9)内部设有等间距的第一防护套(6)，且相邻第一防护套(6)之间的支撑管(12)外壁上皆设有等间距的定位筋(8)，第一防护套(6)远离支撑管(12)的一端与石棉线束套(1)的内壁固定连接，所述石棉线束套(1)的外侧设有中空夹层(2)，中空夹层(2)远离石棉线束套(1)的一侧设有橡胶绝缘套(4)，所述橡胶绝缘套(4)的外壁上套装有第二防护套(5)。

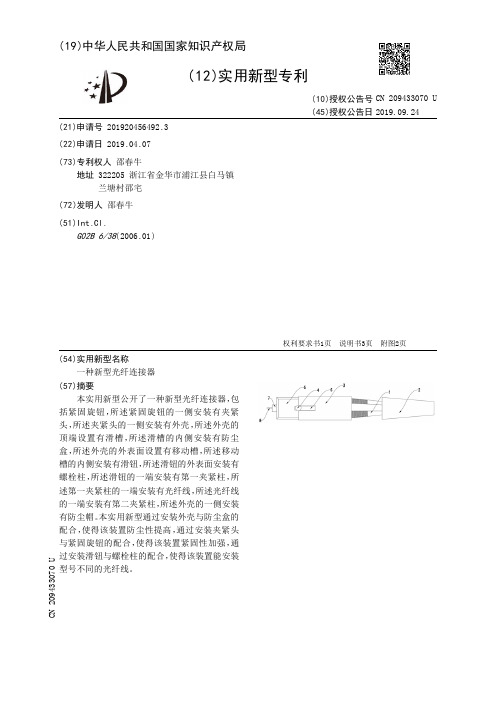

【CN209433070U】一种新型光纤连接器【专利】
