下载文档原格式
人造板甲醛释放量的测定方法（甲醛释放量检测舱）随着人造板使用的日益普及和甲醛污染的日益突出，胶合板的甲醛释放测试方法不断发展。
环境试验方法、穿孔法、干燥器法、气体分析法、间隙抽吸法、导管法、双筒法、微量扩散法应运而生。
各种测试方法的测量结果之间存在一定的关系，但由于板材种类繁多，生产工艺不同，不能简单地相互转换。
此外，许多方法样品代表性差，测试往往受环境条件的影响。
因此，不同的方法是不容易相互比较的。
最新的国家标准GB 18580-2001提供人造板甲醛释放量测试方法：穿孔法、干燥法、环境测试舱法。
穿孔试验是测试件的甲醛含量，而不是甲醛释放量。
干燥器法和环境试验法所得到的数据是游离甲醛释放量。
由于试验方法不同，人工板的环境性能分级方法也不尽相同。
一般有两种分类，一种是人造板中游离甲醛的含量，另一种是人造板中甲醛的分类。
两种思路，两种方法。
人造板游离甲醛释放过程受多种因素影响：板材的种类、木材的原材料、胶粘剂的用量、板材的厚度、板材含水率、板材表面处理、环境温度和湿度。
因此，针对不同类型的板材，考虑到经济性、方便性和习惯性，其测定游离甲醛释放量或含量的方法是不同的。
表3中的人造板及其制品甲醛释放试验方法和限量值。
表3 人造板及其制品中甲醛释放量试验方法及限量值产品名称试验方法限量值使用范围限量标志中密度纤维板、高密度纤维板、刨花板、定向刨花板穿孔萃取法≤9mg/100g 可直接用于室内E1≤30mg/100g必须饰面处理后可允许用于室内E2胶合板、装饰单板贴面胶合板、细木工板干燥器法(9～11L)≤1.5mg/L 可直接用于室内E1≤5.0mg/L必须饰面处理后可允许用于室内E2饰面人造板（包括浸渍纸层压木质地板、实木复合地板、竹地板、浸渍胶膜纸饰面人造板等）气候箱法≤0.12mg/m3可直接用于室内E1干燥器法(40L)≤1.5mg/L关键词：甲醛释放量环境检测舱、冷热冲击箱、可程式恒温恒湿箱东莞环仪仪器科技有限公司甲醛释放量环境检测舱参考文献。
BS EN717--1：1997一立方米气候箱测定人造板甲醛释放量本欧盟标准EN717-1：1997具有英国国家标准地位一立方米气候箱测定人造板甲醛释放量（摘译自prEN717—1:1997）（一）范围本欧洲标准描述了测试箱法测定人造板甲醛释放量的三种选择，测定指定条件下（对应实际生活的平均条件）气候箱中的平衡浓度。
这种测试箱法也可以用于建立数学模型来测定变化的条件下的甲醛浓度。
注：为确定本方法的再现性和重复性，本标准最终草案制定前，必须进行实验室间测试。
（二）标准的参考文献本欧洲标准结合了其他定期或不定期出版物的规定，本文在适当处引用了这些参考文献并将其列在后面。
对于定期的参考文献，本标准中引用的内容修订或修改后，适用于本标准。
对于不定期的参考文献应用出版物的最终版本。
EN326—1人造板取样、锯制和检验一部分：试样的取样和锯制及试验结果的表示。
（三）定义本标准应用下列定义。
（1）测试箱容积无负荷的测试箱内总的空气体积，包括循环、换气管道，以立方米表示。
（2）承载率试件的总表面积（不包括边的面积）与测试箱容积的比值，以平方米每立方米的表示。
（3）空气置换率每小时通过测试箱的空气体积与箱容积之比。
（4）空气流速测试箱中试件表面附近的空气速度，米/秒（m/s）。
（5）平衡状态当人造板的甲醛释放量在试验条件下接近条件下接近恒量，即达到了平衡状态[见（十）]，也就是箱内的甲醛浓度保持恒定。
注：实际上真正的平衡状态是不可能达到的，因为甲醛的释放是不可逆的，本标准为测试而定义了平衡状态条件。
（6）释放值释放值是箱内平衡状态的甲醛浓度，在恒定温度、相对湿度、承载率和空气置换率下获得，以每立方米空气中甲醛的毫克数表示（mg/m3）注：在23℃、1013hPa，甲醛存在下列关系1×10-6=1.24 mg/m3或者说1mg/m3=0.81×10-6（四）原理将已知表面积的试件，放入温度、相对湿度、空气流速和空气置换率控制在一定值的测试箱内。

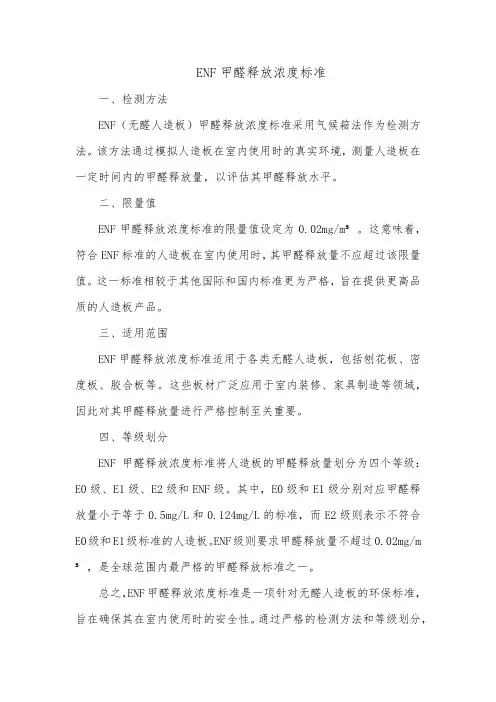

ENF甲醛释放浓度标准
一、检测方法
ENF（无醛人造板）甲醛释放浓度标准采用气候箱法作为检测方法。
该方法通过模拟人造板在室内使用时的真实环境，测量人造板在一定时间内的甲醛释放量，以评估其甲醛释放水平。
二、限量值
ENF甲醛释放浓度标准的限量值设定为0.02mg/m³。
这意味着，符合ENF标准的人造板在室内使用时，其甲醛释放量不应超过该限量值。
这一标准相较于其他国际和国内标准更为严格，旨在提供更高品质的人造板产品。
三、适用范围
ENF甲醛释放浓度标准适用于各类无醛人造板，包括刨花板、密度板、胶合板等。
这些板材广泛应用于室内装修、家具制造等领域，因此对其甲醛释放量进行严格控制至关重要。
四、等级划分
ENF甲醛释放浓度标准将人造板的甲醛释放量划分为四个等级：E0级、E1级、E2级和ENF级。
其中，E0级和E1级分别对应甲醛释放量小于等于0.5mg/L和0.124mg/L的标准，而E2级则表示不符合E0级和E1级标准的人造板。
ENF级则要求甲醛释放量不超过0.02mg/m ³，是全球范围内最严格的甲醛释放标准之一。
总之，ENF甲醛释放浓度标准是一项针对无醛人造板的环保标准，旨在确保其在室内使用时的安全性。
通过严格的检测方法和等级划分，
该标准有助于推动人造板行业的绿色发展，保护消费者健康。
EN 717-1：2004 气候箱法测定人造板甲醛释放量1 实验目的测试人造板及制品中甲醛释放量。
EN 13986 建筑用人造板性能、合格评定和标志分为E1，E2两级E1类板材：EN 717-1 释放量≤ 0.124 mg/m32 原理将已知表面积的样品，放置在温度、相对湿度、空气流速和交换率控制在规定值的气候箱中。
样品释放出的甲醛与气候箱内空气混合在一起。
定期采集箱内的气体，并使其通过吸收瓶。
定期采样直到气候箱内甲醛浓度达到稳定状态。
通过计算吸收瓶水中的甲醛浓度及采集的空气体积，而计算出气候箱内的甲醛浓度。
3 参考标准和定义3.1 EN 326-1 人造板取样，分割及检测-第一部分：样品取样和分割及结果表述3.2 气候箱容积volume of the chamber无负荷时箱内的总容积。
3.3 承载率loading factor试样总面积与气候箱容积之比。
3.4 空气置换率air exchange rate每小时通过气候箱的空气体积与气候箱容积之比。
3.5 空气流速air velocity气候箱中试样表面附近的空气流速3.6 稳定状态steady-state当测试次数超过4次，最后2次测定结果的差异小于5%时，即认为达到稳定的状态。
注：实际上，由于甲醛的释放时不可逆的，所以真正地稳定状态是不存在的，此标准为测试的目的而定义了稳定状态。
4.试样数量和尺寸测试样品根据EN 326-1 一般原则取样并把它们切成大小满足总负荷率为1 m2/m3。
样品切割后立即包装密封，直到测试正式开始。
5 测试仪器及用具5.1气候箱5.1.1测试舱5.1.2空气采样系统包括：取样管；2个100 mL装有水的洗瓶，作收集和测定甲醛含量用；气体流量阀；气体抽样泵；气体流量计等。
5.2 化学分析所需的设备5.2.1 可见分光光度计5.2.2 恒温水浴锅5.2.3 常见的玻璃器皿：白色容量瓶：100 mL，1000 mL；移液管：2.0 mL，5 mL，50 mL，100 mL；50 mL 具塞比色管；微量管。

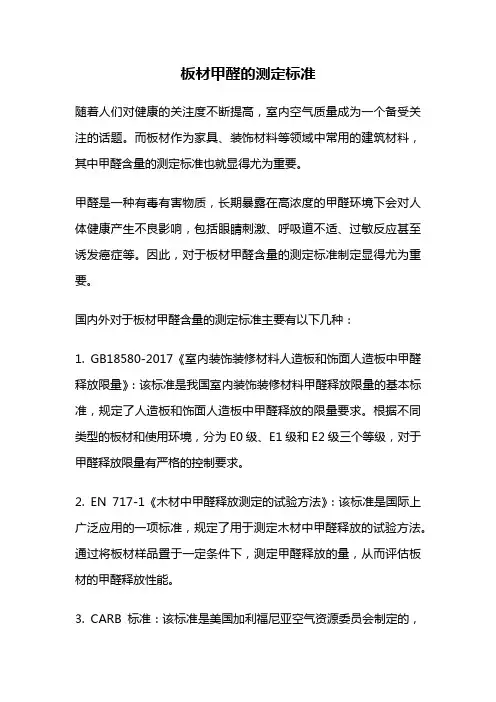

板材甲醛的测定标准随着人们对健康的关注度不断提高，室内空气质量成为一个备受关注的话题。
而板材作为家具、装饰材料等领域中常用的建筑材料，其中甲醛含量的测定标准也就显得尤为重要。
甲醛是一种有毒有害物质，长期暴露在高浓度的甲醛环境下会对人体健康产生不良影响，包括眼睛刺激、呼吸道不适、过敏反应甚至诱发癌症等。
因此，对于板材甲醛含量的测定标准制定显得尤为重要。
国内外对于板材甲醛含量的测定标准主要有以下几种：1. GB18580-2017《室内装饰装修材料人造板和饰面人造板中甲醛释放限量》：该标准是我国室内装饰装修材料甲醛释放限量的基本标准，规定了人造板和饰面人造板中甲醛释放的限量要求。
根据不同类型的板材和使用环境，分为E0级、E1级和E2级三个等级，对于甲醛释放限量有严格的控制要求。
2. EN 717-1《木材中甲醛释放测定的试验方法》：该标准是国际上广泛应用的一项标准，规定了用于测定木材中甲醛释放的试验方法。
通过将板材样品置于一定条件下，测定甲醛释放的量，从而评估板材的甲醛释放性能。
3. CARB标准：该标准是美国加利福尼亚空气资源委员会制定的，主要适用于美国市场。
CARB标准将板材甲醛释放分为两个阶段，分别为Phase 1和Phase 2。
Phase 1于2009年开始实施，限制了板材甲醛释放的量；而Phase 2于2012年开始实施，对板材甲醛释放的限制更加严格。
除了上述几种标准外，还有其他一些国内外标准也进行了板材甲醛含量的测定和限制，如日本F☆☆☆☆标准、欧盟E1标准等。
这些标准的制定旨在保障人们的室内环境质量，提高人们的生活质量。
对于板材甲醛含量的测定，目前常用的方法主要有气相色谱法、高效液相色谱法、红外光谱法等。
这些方法能够准确测定板材中甲醛的含量，为执行相应的标准提供了有效手段。
板材甲醛的测定标准对于保障室内空气质量和人们的健康至关重要。
各国制定了相应的标准，通过对板材甲醛含量的限制和测定，可以有效降低室内甲醛污染的风险。
BS EN 120:1992穿孔萃取法测定人造板甲醛释放量1.测试目的与适用范围：本标准用于测试非层压板及非涂层人造板甲醛释放量。
2. 测试原理：将溶剂甲苯与试件共热，通过液-固萃取使甲醛从板材中溶解出来，然后将溶有甲醛的甲苯通过穿孔器与水进行液-液萃取，把甲醛溶于水中。
用乙酰丙酮分光光度法测定试样溶液的吸光度，由预先绘制的标准曲线求得甲醛释放量。
3.设备、材料和试剂3.1 穿孔萃取仪，包括四个部分，见下图一：萃取管穿孔器中穿孔板烧结装置穿孔萃取装置图一测定甲醛释放量的穿孔萃取仪部件图3.1.1 标准磨口圆底烧瓶，1000 mL，用以加热试件与溶剂进行液一固萃取；3.1.2 萃取管，具有边管(包以石棉绳)与小虹吸管，中间放置穿孔器进行液一液穿孔萃取；3.1.3 冷凝管，通过一个大小接头与萃取管联结，可促成甲醛一甲苯气体冷却液化与回流；3.1.4 液封装置，防止甲醛气体逸出的虹吸装置，包括90°弯头，小直管防虹吸球与三角烧瓶3.2 恒温加热套，宜于加热1000 mL 圆底烧瓶，功率300 W，可调温度范围50～20 0℃。
3.3 分析天平3.4 鼓风干燥箱，能保持（103 ± 2）℃3.5 恒温水浴锅3.6 可见分光光度计。
3.7 玻璃器皿滴定管：50 mL；碘量瓶：500 mL；烧杯：100 mL，250 mL，500 mL，1000 mL；容量瓶：1000 mL，100 mL，2000 mL；棕色容量瓶：1000 mL；移液管：2.0 mL，5 mL，25 mL，50 mL，100 mL；50 mL 具塞比色管；玻璃研钵，直径10 ～12 cm。
3.8 小口塑料瓶，500 mL 与1000 mL。
3.9 试剂甲苯（C7H8），分析纯碘化钾( KI )，分析纯；重铬酸钾(K2Cr2O7)，优级纯；硫代硫酸钠(Na2S2O3·5H2O)，分析纯；碘化汞(Hgl2)，分析纯；无水碳酸钠(Na2CO3)，分析纯；硫酸(H2SO4)，ρ=1.84g/mL，分析纯；盐酸(HCl)，ρ=1.19g/mL，分析纯；氢氧化钠(NaOH)，分析纯；碘(I2)，分析纯；可溶性淀粉，分析纯；乙酰丙酮(CH3COCH3COCH3) ，优级纯；乙酸铵(CH3COONH4)，优级纯；甲醛溶液(CH20)，浓度35%-40%。
