三相电机两组三相电源的接法1. 三相电机的基本概念说到三相电机，这可是工业界的小明星哦！它因其高效、稳定、功率大而备受青睐。
想象一下，电机转动起来，哐哐作响，给机器提供源源不断的动力，简直就像是给汽车加满油，飞驰而出，速度与激情，瞬间点燃了整个生产线的热情！好啦，今天我们要聊的是，如何把两组三相电源接到一个三相电机上。
这可不是简单的事儿，但只要弄明白了，绝对能让你在电气工程的世界里如鱼得水。
2. 三相电源的接法2.1 理论基础首先，咱们得了解一下，什么是三相电源。
简单来说，就是由三条电线组成的电源，每条线的电压相位不同，但频率是一样的。
这样一来，电机就能得到均匀的动力输出，不会因为某一相的电压波动而影响整体运行。
想象一下，如果电机是个舞者，三相电源就是那三位默契十足的伴舞，只有齐心协力，才能跳出最美的舞蹈。
2.2 接法步骤接下来，就是咱们的主菜：接线步骤。
首先，准备好两组三相电源，通常是A、B、C三相。
然后，将电机的接线端子分为U、V、W三条线。
这里的U、V、W就好比电机的小名，听上去是不是特别亲切？接线时，首先要确定你是想把两组电源并联，还是串联。
并联的话，那就把第一组的A、B、C分别接到电机的U、V、W上；接着，再把第二组的A、B、C也一一对应接上去。
注意，这样一来，电机的负载就会均匀分担，简直是个“团队合作”的典范！可别忘了检查一下，确保每一条线都牢牢连接，万一松了，那可是会让人哭笑不得的！3. 注意事项3.1 安全第一在进行这些接线的时候，安全永远是第一位的。
千万别冒险哦，确保电源已经断开，再动手。
记得用绝缘工具，防止电击。
安全意识得像老母亲一样，时时刻刻提醒着你。
3.2 测试与调试接完线后，别急着让电机开工，咱们得先做测试。
这时候可以用电压表检查一下电压是否正常。
只要一切顺利，就可以启动电机了。
看着电机缓缓转动，那感觉就像是自己亲手养的花开了一样，心里别提多美了！当然，如果电机运转时发出奇怪的声音，或是振动得厉害，那就要及时停机检查，毕竟咱们可不能让电机“出岔子”，对吧？4. 结尾小结最后，别忘了，这种两组三相电源的接法，虽然听上去复杂，但一旦掌握了，就如同骑上了自行车，越骑越顺！希望大家在接电机的过程中，能够得心应手，像老虎吃天一样自信。
二相电和三相电的机器区别在电力系统中，二相电和三相电是两种常见的供电方式。
虽然它们都是交流电，但在机器应用方面存在一些区别。
本文将介绍二相电和三相电的基本原理、特点以及在机器领域中的区别。
一、二相电的基本原理和特点二相电是指由两个正弦波相位差为90度的交流电组成的电力系统。
它由两条相互垂直的导线组成，分别为A相和B相。
二相电的频率和电压通常与三相电相同。
二相电的主要特点如下：1.相对较少的起动力矩: 二相电机需要通过外部仪器（如电容器）来产生旋转磁场，从而启动电机。
这使得二相电机在启动时需要较长的时间，并且起动力矩较小。
2.较低的效率：二相电机的效率相对较低，因为在启动过程中需要消耗较多的能量来产生旋转磁场。
3.容易受负载波动影响：二相电机对负载波动较为敏感，负载增加时转子容易出现滑动现象，导致效率下降。
二、三相电的基本原理和特点三相电是指由三个正弦波相位相差120度的交流电组成的电力系统。
它由三条相互错开120度的导线组成，分别为A相、B相和C相。
三相电的主要特点如下：1.简单高效的起动：三相电机通过三相电源提供的旋转磁场来启动。
由于三相电系统本身的特点，三相电机可以直接启动，无需额外的外部设备。
2.高效能：三相电机的效率相对较高，启动过程中的能量损失较小。
同时，三相电机由于有更多的线圈相互作用，可以提供更大的起动力矩。
3.负载波动影响较小：三相电机对负载波动的影响较小，其转子运行比较平稳，效率相对稳定。
三、机器领域中的区别与应用由于二相电机和三相电机之间存在差异，它们在机器领域中的应用也有所不同。
1.二相电机的应用：由于二相电机的起动力矩较小，效率相对较低，因此常用于一些低功率、不太需要高起动力矩和高效率的场合。
比如家用电器中的洗衣机、电风扇等。
2.三相电机的应用：三相电机由于其高效率、高起动力矩的特点，广泛应用于各种机械设备中。
比如工业生产中的电动机、水泵、空调等。
四、结论二相电和三相电在机器应用方面存在明显的差异。
兆欧表测量三相异步电动机绝缘电阻在电力系统中，三相异步电动机是一种非常常见的电动机类型。
为了确保电动机的正常运行和安全性，绝缘电阻是一个重要的参数需要进行监测和测试。
本文将介绍如何使用兆欧表来测量三相异步电动机的绝缘电阻。
我们需要了解什么是绝缘电阻。
绝缘电阻是指电气设备的绝缘材料对电流的阻碍能力。
它反映了电气设备的绝缘状态是否良好。
对于三相异步电动机来说，绝缘电阻的测试是非常重要的，因为如果绝缘电阻过低，就可能导致电机出现漏电现象或者短路，从而造成设备的损坏甚至是发生火灾的危险。
那么，如何使用兆欧表来测量三相异步电动机的绝缘电阻呢？首先，我们需要准备一个兆欧表，这是一种专门用于测量绝缘电阻的仪器。
在进行测试之前，需要确保电动机已经停止运行，并断开所有的电源连接。
接下来，我们需要将兆欧表的两个测试引线分别连接到三相电动机的绝缘材料上。
一般来说，绝缘电阻测试会分为两种情况，一种是测试绕组与地之间的绝缘电阻，另一种是测试绕组之间的绝缘电阻。
对于前一种情况，我们需要将一根测试引线连接到电动机的绕组上，另一根测试引线连接到地线上。
对于后一种情况，我们需要将两根测试引线分别连接到电动机的不同绕组上。
在连接完成后，我们需要设置兆欧表的测试参数。
一般来说，绝缘电阻测试需要使用直流电压进行测试，常见的测试电压有500V、1000V等。
根据电动机的额定电压和绝缘材料的要求，选择合适的测试电压。
然后，我们需要将兆欧表切换到绝缘电阻测试模式，并设置测试范围。
当一切准备就绪后，我们可以开始进行绝缘电阻测试了。
打开兆欧表的电源，并按下测试按钮，兆欧表会自动施加测试电压并测量绝缘电阻。
测试完成后，兆欧表会显示出测试结果，我们可以根据显示结果来评估电动机的绝缘状况。
需要注意的是，绝缘电阻的测试结果可能会受到一些外界因素的影响，如温度、湿度等。
因此，在进行测试时，我们需要确保测试环境的稳定性，并对测试结果进行合理的分析和判断。
绝缘电阻的测试是三相异步电动机维护和检修工作中非常重要的一部分。
三相电机是工业生产中常见的一种电机类型，它可以通过三相电源来驱动，从而实现各种机械设备的运转。
接入220伏电源是三相电机常见的工作方式之一，下面将介绍三种常见的接法。
一、星形接法1. 准备工作需要确认三相电机的型号和额定功率，以及220伏电源的电压、电流等参数，确保接线时符合标准要求。
另外，要准备好符合国家标准的电缆、接线端子等材料。
2. 接线步骤将三相电机的端子分别标记为U、V、W三个相位，然后根据220伏电源的相序将对应的相线分别连接到U、V、W三个端子上。
接线结束后，用绝缘胶带进行绝缘包扎，确保安全可靠。
3. 注意事项在接线过程中，需要严格按照标准电气接线操作规程进行，确保每个接线端子的连接牢固可靠，接线间不发生短路或接触不良现象。
另外，在接线结束后，需要进行电气安全测试，确保接线正确可靠。
二、三角形接法1. 准备工作同样需要确认三相电机和220伏电源的参数，然后准备相应的电缆和接线端子等材料。
2. 接线步骤将三相电机的端子标记为U、V、W三个相位，根据三角形接法的接线原理，将U、V、W三个端子依次连接到220伏电源的相线上。
接线结束后同样需要进行绝缘包扎和安全测试。
3. 注意事项在进行三角形接法时，需要注意电机的工作效率和工作状态，避免因为接线不当而导致电机过载或损坏。
另外，接线结束后需要对电机的运转进行观察，确保接线正确无误。
三、混合接法1. 准备工作混合接法是将星形接法和三角形接法结合起来的一种接线方式，需要根据具体的电机和电源参数来确定接线方案。
2. 接线步骤根据具体的接线方案，将三相电机的端子分别连接到220伏电源上，同时考虑到电机的实际工作需求和电源的供电能力，确保接线合理可靠。
3. 注意事项混合接法需要更加细致的计算和谨慎的操作，确保接线方式符合电机的工作要求，并且安全可靠。
在接线过程中，需要特别注意接线端子的标记和连接，避免因为混乱而导致接线错误。
接入220伏电源的三相电机接法有星形接法、三角形接法和混合接法三种常见方式，针对不同的工作场景和要求，可以选择合适的接线方式。

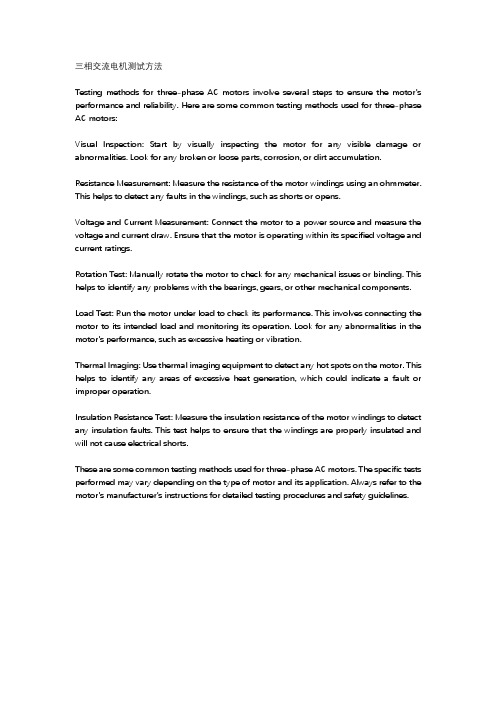

三相交流电机测试方法Testing methods for three-phase AC motors involve several steps to ensure the motor's performance and reliability. Here are some common testing methods used for three-phase AC motors:Visual Inspection: Start by visually inspecting the motor for any visible damage or abnormalities. Look for any broken or loose parts, corrosion, or dirt accumulation.Resistance Measurement: Measure the resistance of the motor windings using an ohmmeter. This helps to detect any faults in the windings, such as shorts or opens.Voltage and Current Measurement: Connect the motor to a power source and measure the voltage and current draw. Ensure that the motor is operating within its specified voltage and current ratings.Rotation Test: Manually rotate the motor to check for any mechanical issues or binding. This helps to identify any problems with the bearings, gears, or other mechanical components.Load Test: Run the motor under load to check its performance. This involves connecting the motor to its intended load and monitoring its operation. Look for any abnormalities in the motor's performance, such as excessive heating or vibration.Thermal Imaging: Use thermal imaging equipment to detect any hot spots on the motor. This helps to identify any areas of excessive heat generation, which could indicate a fault or improper operation.Insulation Resistance Test: Measure the insulation resistance of the motor windings to detect any insulation faults. This test helps to ensure that the windings are properly insulated and will not cause electrical shorts.These are some common testing methods used for three-phase AC motors. The specific tests performed may vary depending on the type of motor and its application. Always refer to the motor's manufacturer's instructions for detailed testing procedures and safety guidelines.。
三相异步电机检测（出厂、带电、不带电、故障排查）一、设计验证测试或工艺验证测试当出厂试验数据超出标准时，应对其进行分析，找出产生的原因并设法加以解决。
Ms.参将出厂试验时出现的异常表象及其原因进行归纳并分享。
●通电后不起动（1）配电设备中有两相电路未接通。
问题一般发生在开关触点上。
（2）电机内有两相电路未接通。
问题一般发生在接线部位。
●通电后缓慢转动并发出“嗡嗡”声（1）配电设备中有一相电路未接通或接触不实。
间题一般发生在熔断器、开关触点或导线接点处。
例如熔断器的熔丝熔断、接触器或空气开关三相触电接触压力不均衡、导线连接点松动或氧化等。
（2）电机内有一相电路未接通。
问题一般发生在接线部位。
如连接片未压紧、引出线与接线柱之间垫有绝缘套管等绝缘物质、电机内部接线漏接或结点松动、一相绕组有断路故障等。
（3）绕组内有严重的匝间、相间短路或对地短路。
（4）有一相绕组的头尾交叉接反或绕组内部有接反的线圈。
（5）定、转子严重相擦（俗称“扫膛”）。
（6）电源电压过低。
●三相电阻不平衡度较大（1）三相绕组匝数不相等。
（2）电阻较小的一相绕组有严重的匝间短路故障。
（3）多股并绕的绕组，在连接点有的线股未连接好（漏接或漏焊）。
（4）有较严重的相间短路故障。
●三相电阻平衡但都较大或较小三相电阻平衡但都较大原因。
（1）匝数多于正常值。
（2）各相绕组本应并联后引出但错接成了串联引出或并联支路数少于正常值。
（3）端部过长。
（4）所用电磁线的电阻率较大或线径小于标准值。
三相电阻平衡但都较小的原因。
三相电阻平衡但都较小的原因与电阻较大的各项原因相反。
空载电流三相不平衡度超差（1）同三相电阻不平衡度较大的原因。
（2）磁路严重不均匀。
其中包括；定、转子之间的气隙严重不均；铁心内外圆严重不同心；铁心各部位导磁能力严重不匀衡等。
（3）绕组有对地短路故障，个别线圈有头尾反接现象。
●空载电流较大或较小空载电流较大的原因。
（1）定子绕组匝数少于正常值。
三相异步电机怎么测量和如何判断电机好坏?测量冷态直流电阻测定直流电阻主要是为了检验电机三相绕组直流电阻的对称性，即三相绕组直流电阻值的平衡程度，要求误差不超过平均值的5%。
由于绕组接线错误、焊接不良、导线绝缘层损坏或线圈匝数有误差，都会造成三相绕组的直流电阻不平衡。
根据电机功率的大小，绕组的直流电阻可分为高电阻与低电阻，电阻在10Ω以上为高电阻，在10Ω以下为低电阻。
其测量方法如下：(1) 高电阻的测量用万用表测量，或通以直流电，测出电流I和电压U，再按欧姆定律计算出直流电阻R；(2) 低电阻的测量用精度较高的电桥测量，应测量三次，取其平均值。
测量绝缘电阻兆欧表测量绕组的对地绝缘电阻和相间绝缘电阻是先将三相绕组的6个端头分出U、V、W三相的3对端头，再把兆欧表“E”(地)端接其中一相，“L”(线)端接在另一相上，以120r/min的转速均匀摇动1分钟(转速允许误差±20%),随之读取兆欧表指示的电阻值。
用此法测三次，就测出U-V、V-W、W-U之间的相间绝缘电阻值。
然后将U、V、W三相的3个尾端头(或首端头)绞接在一起，把兆欧表的“L”(线)端接上，再把“E”(地)端接机座，以测相间绝缘电阻的方法，同样测得对地绝缘电阻值。
低压电机通常采用500V兆欧表，要求对地绝缘电阻和相间绝缘电阻都不能小于0.5MΩ。
若绝缘电阻值偏小，说明绝缘不良，通常是槽绝缘在槽端伸出槽口部分破损或末伸出槽口或没有包好导线，使导线与铁心相碰所致。
处理方法是在槽口端找出故障点，并以衬垫绝缘纸来消除故障点。
如果没有破损仍低于此值，必须经干燥处理后才能进行耐压试验。
测量转子开路电压转子不动，在定子绕组上加额定电压，测量各相间电压。
转子开路电压不超过铭牌规定数值的±5%，转子三相绕组间的相电压与其平均值之间的误差不大于±2%。
扩展资料1、故障现象机壳带电、控制线路失控、绕组短路发热，致使电动机无法正常运行。
三相电机摇表的使用方法三相电机摇表是一种常用的测试仪器，用于检测机械物体的振动情况。
本文将介绍三相电机摇表的使用方法，包括摇表的操作流程、参数设置、结果分析等多个方面，并详细阐述每个环节的具体步骤和注意事项，帮助用户有效地进行机械振动测试。
一、摇表的操作流程1. 准备工作在使用三相电机摇表之前，需要进行以下准备工作：（1）检查摇表设备是否完整，并对设备进行外观检查，确认无损坏或松动的部件。
（2）检查传感器是否正常，以确保测试数据的准确度。
（3）检查电源是否正常并插好。
2. 连接传感器摇表需要连接传感器才能进行测试，传感器通常分为速度传感器和加速度传感器。
在连接传感器时，需要注意以下几点：（1）传感器的安装位置应尽量接近被测物体的振动源，以确保准确测试振动情况。
（2）传感器的安装方向需要与被测物体振动方向垂直，并固定好传感器。
（3）在连接传感器时，需要确保传感器与摇表的连接端口正确对应，不要接反或接错。
3. 参数设置在启动摇表前，需要先进行参数设置，在参数设置中需要关注以下几个关键参数：（1）振动类型：需要指定是速度振动还是加速度振动。
（2）测试范围：需要指定被测物体振动的频率范围。
（3）测试时长：需要指定测试的时间长度。
（4）采样频率：需要指定每秒钟采集几次数据。
（5）滤波器设置：需要根据被测物体的特性进行滤波器设置。
（6）传感器校准：需要根据传感器的使用情况进行校准。
4. 启动测试在参数设置完成后，可以启动测试。
启动测试时，需要按照以下步骤进行：（1）将被测物体置于摇床上，并根据实际需求调整摇床的角度和摇动速度。
（2）按下测试按钮，启动测试操作。
（3）等待测试完成并停止测试。
5. 结果分析测试完成后，需要进行结果分析。
在结果分析中需关注以下几个关键点：（1）振动大小：需要分析被测物体在测试时的振动幅度。
（2）振动类型：需要分析被测物体的振动类型是速度振动还是加速度振动。
（3）振动频率：需要分析被测物体在测试时的振动频率。
三相交流电动机故障检查步骤电动机操作规程一般电动机发生故障时，紧要有几个显着的特点：转速变慢了、有噪音了，温度上升而且伴有焦糊味儿、假如您在进行操作的时候，假如显现以上问题任何一点，就说明电动一般电动机发生故障时，紧要有几个显着的特点：转速变慢了、有噪音了，温度上升而且伴有焦糊味儿、假如您在进行操作的时候，假如显现以上问题任何一点，就说明电动机发生故障啦。
这时候您不要挂念，我教您一招，假如电动机发生故障不明时，首先检查配电线路，其次是负载，最后是电动机，依照这个步骤来，接下来我，将认真给您说明一下这个检查方法步骤，请连续往下阅读：第一步：确定是检查一下三相电动机是否有三相电源；第二步骤：假如有三项电源，则应当检查熔断器，断路器，启动器，线路，电器接点等有无故障；第三步：假如通过上两步检查并无异常，则检查故障是否有负载引起，实在的方法就是让电动机空载运转，看是否正常；第四步：假如不是有负载引起来的，则需要检查电动机接线盒，看有无焦痕，断裂；—假如正常，检查电动机轴承是否损坏；—假如正常，检查电动机收成是否干枯了；—假如正常，检查电动机定子线圈有无焦痕，碰壳，断裂；—假如正常，检查电动机转子的鼠笼条是否断裂；以上是我关于对电动机进行故障处理步骤，当碰到问题时，可依据以上的三要点：检查线路—负载—电动机来进行操作，以上文章只是一些见解，希望能给您帮忙。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
1、三相电压不平衡假如三相电压不平衡，内就有逆序电流和逆序磁场存在，产生较大的逆序转矩，造成电动机三相电流调配不平衡，使某相绕组电流增大。
