第四节电流的强弱习题精选(一)1.电流的强弱用_________表示,通常用字母_______代表,它的单位是_____,简称为______,用符号________表示。
2.通过一个灯泡的电流为0.2A,等于_______mA;某半导体收音机的电流为50mA,等于_______A;常用电冰箱的电流为1.2A,等于__________μA。
小明的计算器工作时的电流为80μA,等于________A。
3.电流表使用时必须注意:(1)使用前,要检查表的指针是否对准_______。
(2)电流表必须______联在所测电路中。
(3)把电流表接入电路之前,应先估计电路中电流的大小,若不清楚,可先选用_______量程把表接入电路,若表的指针不超过量程时再接牢。
若指示值偏小,最好改用___________进行测量。
(4)应使所测电流从表的______接线柱流入,从______接线柱流出。
(5)绝对不允许不经过_______而将表的两个接线柱直接连接到电源两极上。
4.实验室中常用的电流表通常有______个接线柱,有______个量程。
如图甲,电流表的示数为__________,图乙的示数为__________。
5.某家用电器正常工作时,测得通过用电器的电流为4A,则此用电器可能是下列电器中的:( )A.家用空调机 B。
家用电冰箱C.日光灯 D。
电风扇6.某电路中的电流大约为0.4A,一同学要准确测量这个电路中的电流值,他选用的电流表有两个量程:0-0.6A及0-3A,他是用0-3A的量程来测量,他这样的结果是:( )A.测不出电流值B.电流表的指针可能被打弯C.电流表可能被烧坏D.测量的精确程度差一些7.某同学使用电流表时,本应使用“+”和“3”两个接线柱,但误将“+”和“0.6”两个接线柱接入电路,而电路仍从“+”流入,从“0.6”流出,这样做的结果是:( )A.指针不动B.指针摆动的角度小了C.指针反向摆动D.指针摆动的角度太大,电流表可能被烧坏8.如果想用电流表测电铃工作时的电流,下面电路图设计正确的是:( )9.如图,要测出通过灯泡的电流,请连接好电路,并画出它的电路图。
五三电流的强弱同步研究[课题]五彩斑斓的灯[内容]在我们的生活中,有各式各种的灯,它们都有什么特色呢?[过程]问题提出后,同学们兴致很高,经过老师点拨后,把此问题分为两步走:第一:先弄清常有的有几种灯.第二:这些灯的特色.同学们在弄清第一个问题后,开始分组去检查,把结果在班上公布.[结果]1.白炽灯的改良1882年初春,第一批适用的白炽灯终于问世了,它给千家万户带来了光明和欢乐.白炽灯是爱迪生对人类最绚烂的贡献之一.但爱迪生发明的白炽灯用的灯丝是炭化竹线,简单氧化而烧断,所以使用寿命较短.有没有更好的资料可作灯丝呢?科学家们又开始进行新的试验.1910年,美国的克利基用钨丝取代炭化竹丝作灯丝,发现使用寿命大大提升,可用上千个小时,这就是钨丝白炽灯.很快,新的问题又出现了,金属钨达到必定高温就开始升华,使灯泡变黑,影响亮度.以后,通用电气企业的研究员给灯泡充以惰性气体,能够克制钨的升华,于是产生这种充气灯泡.1959年,一位美国人试试向灯泡里充进碘、溴等卤族元素,这种元素可把灯泡壁上的钨从头“揪”回到钨丝上.这样出现了卤钨灯,不但提升了白炽灯的发光效率,还延伸了白炽灯的使用寿命.2.荧光灯前面说的白炽灯比煤油灯拥有没法比较的长处,但它是利用电流流过灯丝产生高热来发光的,热量有很大的浪费,也就是说白炽灯是灯与热难舍难离.以后,美国人研制成功了水银灯,它发出的光极强,适合于电影的拍摄;但水银灯有很强的紫外线,会影响人的身体健康,特别是伤害人的视力.经过试验和研究,终于找到一种荧光物质,假如在水银灯玻璃管内壁涂上它,紫外线会被变换成像白炽灯那样的光芒,这种灯的光色凑近期光,所以平常把荧光灯称为“日光灯”,它的发光效率比白炽灯高好几倍,使用寿命比白炽灯长,一般可达四五千小时.3.霓虹灯与小太阳霓虹灯,是在抽闲的玻璃管内充以各种气体,而后加上电压,便发出各种色彩的光.充氮气的会发黄色光,充氢气的会发粉红色光;充二氧化碳的会发白色光;充氩气的会发淡紫色的光;充氖气的会发桔红色光;若将氖气与水银蒸气混和,会发绿色的光.假如充以钠蒸气,会激发出激烈的黄光,它的发光效率很高,用作街道照明特别适合,有人叫钠灯,因为它发出的荧光穿透浓雾的能力强,也常用在船舰信号,港口和机场上.如在玻璃管内充以氙气,会发出同太阳光几乎凑近的强光,光色好,光效高,又称“小太阳”,用在体育场等大面积的照明.其余还有原子灯等其余灯.。
人教版八年级物理(上册)第五章《电流和电路》综合练习(A卷)1.下列做法中符合安全用电原则的是()A. 将湿衣服晾在电线上B. 用湿抹布擦电器C. 将家用电器的金属外壳接地D. 将开关装在零线上2.关于导体和绝缘体,下列说法正确的是()A.一般条件下,金属、人体、大地、陶瓷是导体B.绝缘体不导电,是因为在绝缘体中没有电荷C.导体容易导电,是因为导体中有大量能够移动的自由电子D.导体与绝缘体没有绝对界限3.如图,比较的读数大小()A.I1>I2>I3 B.I1<I2<I3C.I1=I2=I D.I2<I1<I34.关于电路的知识,下列说法中不正确的是()A. 为使两灯同时亮,同时灭,两灯一定要串联B. 金属中的电流方向跟自由电子定向移动的方向相反C. 在电路中,电源是把其他形式的能转化为电能的装置D. 一般的电路是由电源、用电器、开关和导线组成的5.在通常情况下,下列组合全部属于绝缘体的是()A.金属、盐水、橡胶 B.毛皮、丝绸、干木棒C.塑料棒、石灰水、大地D.铁棒、橡皮、铅笔芯6.1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时,使用了一种石墨炸弹,这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上,赞成电厂停电。
这种炸弹的破坏方式主要是()A.炸塌厂房 B.炸毁发电机 C.使设备短路 D.切断输电线7.一台家用小型(47厘米)彩色电视机正常工作时,通过它的电流强度与下列哪一组数据最接近()A.18安B.1.8安C.180毫安 D.18毫安8.如图是一把既能吹冷风,又能吹热风的电吹风的简化电路,图中A是吹风机,B是电热丝;若只闭合S1,吹出的是风,若将S1、S2都闭合,吹出的是风。
(选填“冷”或“热”)9.图中的灯泡在通电时,灯泡能被点亮。
请在下面横线上填写当开关K1、K2处于以下状态时,灯泡A、B的亮熄情况:(1)K1断开K2闭合时;(2)K1闭合K2断开时;(3)K1和K2都闭合时 .10.在图的电路中,有四个开关S1、S2、S3、S4,如果仅将开关S2、S4闭合,S1、S3断开,则灯L1、L2_____联.如果将开关S1、S2、S3闭合,S4断开,则灯L1、L2____联.11.在抗击“非典”的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(注意:有多少张病床就按同样接法装多少盏电灯,图中只画出两盏),患者只要按床头的电键,他们就能知道谁呼唤。

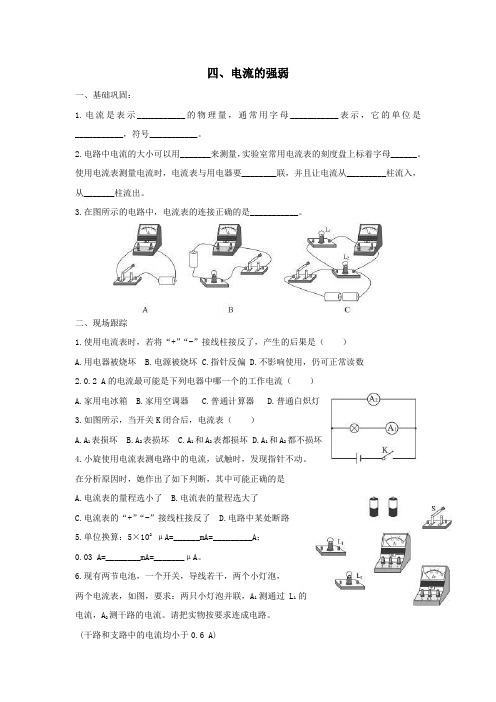

四、电流的强弱一、基础巩固:1.电流是表示___________的物理量,通常用字母___________表示,它的单位是___________,符号___________。
2.电路中电流的大小可以用_______来测量,实验室常用电流表的刻度盘上标着字母______。
使用电流表测量电流时,电流表与用电器要________联,并且让电流从_________柱流入,从_______柱流出。
3.在图所示的电路中,电流表的连接正确的是___________。
二、现场跟踪1.使用电流表时,若将“+”“-”接线柱接反了,产生的后果是()A.用电器被烧坏B.电源被烧坏C.指针反偏D.不影响使用,仍可正常读数2.0.2 A的电流最可能是下列电器中哪一个的工作电流()A.家用电冰箱B.家用空调器C.普通计算器D.普通白炽灯3.如图所示,当开关K闭合后,电流表()A.A1表损坏B.A2表损坏C.A1和A2表都损坏D.A1和A2都不损坏4.小旋使用电流表测电路中的电流,试触时,发现指针不动。
在分析原因时,她作出了如下判断,其中可能正确的是A.电流表的量程选小了B.电流表的量程选大了C.电流表的“+”“-”接线柱接反了D.电路中某处断路5.单位换算:5×102μA=______mA=_________A;0.03 A=________mA=_______μA。
6.现有两节电池,一个开关,导线若干,两个小灯泡,两个电流表,如图,要求:两只小灯泡并联,A1测通过L1的电流,A2测干路的电流。
请把实物按要求连成电路。
(干路和支路中的电流均小于0.6 A)三、强化训练1.下列用电器正常工作时,通过的电流最大的是()A.同学用的快译通B.写字台上的护眼灯C.台式电扇D.电冰箱2.某同学做“用电流表测电流”的实验,正确连接了电路,闭合开关后,电流表的示数如图所示。
由此可以看出,实验中存在的问题是___________,使实验结果更为精确的做法是___________。
初二物理《电流和电路》课后练习初二物理《电流和电路》课后练习一、电荷[2015日照]1.在国际单位制中,电荷的单位是 CA. 伏特B. 安培C. 库仑D.瓦特[2015盐城]6.下图是用带电小球探究电荷间相互作用规律的实验装置,其中符合事实的是B[2015四川自贡]21、用塑料梳子在干燥的头发上梳几下,梳子上会带电,经检验梳子带的是负电荷。
下列说法中正确的是AA、梳子得到了一些电子;B、梳子失去了一些电子;C、梳子失去了一些原子核;D、摩擦创造了电荷。
[2015泰安]8.把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时,它们相互排斥,则这个小球BA.一定不带电B.一定带负电C.一定带正电D.可能不带电[2O11昆明]5.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球,发现两者互相排斥,由此可判定CA.小球一定带正电B.小球一定不带电C.小球一定带负电D.小球可能带负电,也可能不带电7、(2015天津)如图4甲所示,验电器A带负电,B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图4乙所示),金属棒中( B )A、电流方向由A到BB、电流方向由B到AC、有电流但方向无法确定D、始终无电流11.(2015苏州)甲、乙两种干燥的绝缘物体,甲的原子核对核外电子的束缚能力较强,将它们相互摩擦后分开.下列叙述正确的是 CA.乙得到了电子带负电B.甲失去了电子带正电C.甲、乙靠近会相互吸D.甲、乙靠近会相互排斥2.(2015柳州)下列物体中,通常情况下属于绝缘体的是 DA.金属B.人体C.铅笔芯D.橡胶[2015兰州]11.导体容易导电是由于( )BA.导体中存在大量的自由电子B.导体中存在大量的自由电荷C.导体中存在大量的自由离子D.导体中存在大量的带电粒子[2015福建泉州]6、下列物体中属于导体的是( )A.玻璃杯B.竹筷C.瓷碗D.不锈钢杯[2015岳阳]3.通常情况下,属于导体材料的一组是A.铜和玻璃B.银和陶瓷C.铁和橡胶D.铝和盐水[2015北京]3.下列用品中,通常情况下属于绝缘体的是A.金属勺B.瓷碗C.铅笔芯D.铁钉[2015阜新]4.根据物质的物理特征对物质进行分类,合理的是:DA.冰、固态水银、沥青是晶体B.蜡、玻璃、铁是非晶体C.人体、塑料、铅笔芯是导体D.陶瓷、橡胶、玻璃是绝缘体[2015崇左]18.如图(甲)所示,把玻璃珠接入电路中,闭合开关,发现小灯泡不发光。

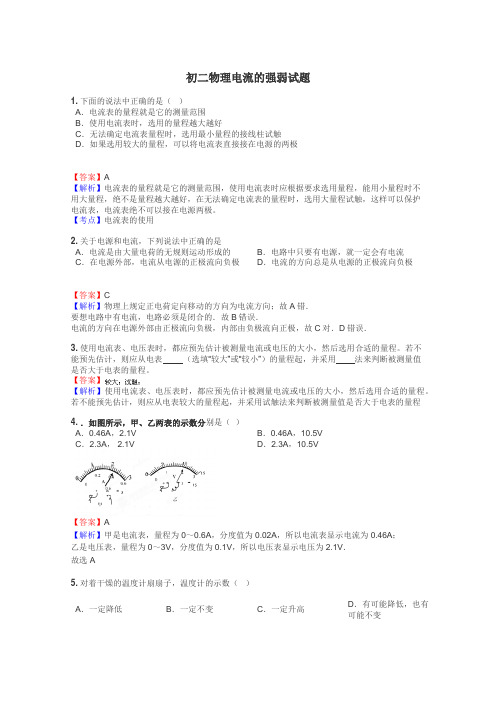

初二物理电流的强弱试题1.下面的说法中正确的是()A.电流表的量程就是它的测量范围B.使用电流表时,选用的量程越大越好C.无法确定电流表量程时,选用最小量程的接线柱试触D.如果选用较大的量程,可以将电流表直接接在电源的两极【答案】A【解析】电流表的量程就是它的测量范围,使用电流表时应根据要求选用量程,能用小量程时不用大量程,绝不是量程越大越好,在无法确定电流表的量程时,选用大量程试触,这样可以保护电流表,电流表绝不可以接在电源两极。
【考点】电流表的使用2.关于电源和电流,下列说法中正确的是A.电流是由大量电荷的无规则运动形成的B.电路中只要有电源,就一定会有电流C.在电源外部,电流从电源的正极流向负极D.电流的方向总是从电源的正极流向负极【答案】C【解析】物理上规定正电荷定向移动的方向为电流方向;故A错.要想电路中有电流,电路必须是闭合的.故B错误.电流的方向在电源外部由正极流向负极,内部由负极流向正极,故C对.D错误.3.使用电流表、电压表时,都应预先估计被测量电流或电压的大小,然后选用合适的量程。
若不能预先估计,则应从电表(选填“较大”或“较小”)的量程起,并采用法来判断被测量值是否大于电表的量程。
【答案】【解析】使用电流表、电压表时,都应预先估计被测量电流或电压的大小,然后选用合适的量程。
若不能预先估计,则应从电表较大的量程起,并采用试触法来判断被测量值是否大于电表的量程4..如图所示,甲、乙两表的示数分别是()A.0.46A,2.1V B.0.46A,10.5VC.2.3A, 2.1V D.2.3A,10.5V【答案】A【解析】甲是电流表,量程为0~0.6A,分度值为0.02A,所以电流表显示电流为0.46A;乙是电压表,量程为0~3V,分度值为0.1V,所以电压表显示电压为2.1V.故选 A5.对着干燥的温度计扇扇子,温度计的示数()A.一定降低B.一定不变C.一定升高D.有可能降低,也有可能不变【答案】B【解析】对着干燥的温度计扇扇子,温度计的示数一定不变,因为扇扇子只能加快液体蒸发,温度计干燥所以不会蒸发,也就不会降低温度,选B6.用电流表测得某并联电路中两支路的电流分别为0.4安、1.3安, 则干路中的电流为( ) A.0.9安;B.1.7安;C.0.4安;D.1.3安。
5.4“运动的相对性”知识归纳练习题一、单选题1.关于参照物下列说法正确的是()A. 研究地面上的物体的运动,可以不选参照物。
B. 参照物应是静止不动的物体C. 选择的参照物不同,同一物体的运动状态不一定相同D. 参照物可以选研究物体本身2.乘客甲坐在作匀速直线运动的火车的座位上。
乘客乙说他是静止的,乙所选参照物是()A. 铁轨B. 甲乘客的坐椅C. 在车厢中行走的列车员D. 铁道两旁的树3.下列关于物体运动和静止的说法中,正确的是()A. 自然界一切物体都在运动,物质世界是个运动的世界B. 我们说地球是运动的,那么选择的参照物一定是地球上静止的物体C. 甲以乙为参照物是静止的,以丙为参照物是运动的,那么丙以乙为参照物,丙可能是运动的D. 研究物体运动有时可以不选择参照物4.关于运动的描述,下列说法正确的是()A. 地球自转是以太阳为参照物B. 以正在空中加油的受油机为参照物,加油机是运动的C. 平时我们描述物体的运动,一般是以地面为参照物的、D. 参照物就是不动的物体5.坐在行驶的船中的乘客,我们说他静止,选择的参照物是()A. 河水B. 船舱C. 河岸上的树D. 迎面驶来的船6.并列在火车站的两列火车,突然甲车上的人发现乙车好象在后退,则下列判断中一定错误的是()A. 甲车静止不动,乙车正在后退B. 甲车在前进,乙车静止不动C. 甲车正在前进,乙车正在后退D. 甲乙两车正以相同的速度前进7.甲乙丙三人各乘一架飞机,从他们自己乘坐的飞机往外看,甲看到丙的飞机匀速下降,乙看到丙的飞机静止不动;丙看到楼房匀速下降,则正确的是()A. V甲>V乙>V丙B. V甲<V乙<V丙C. V甲<V乙=V丙D. V甲>V乙=V丙8.关于运动和静止,下列说法错误的是()A. 拖拉机和联合收割机以同样的速度前进时,以拖拉机为参照物,联合收割机是静止的B. 站在直上直下的观光电梯上的乘客认为电梯是静止的,是因为他以身边乘客为参照物C. 站在地球上的人认为地球同步卫星在空中静止不动,是因为他以自己为参照物D. 飞机在空中加油时,若以受油机为参照物,加油机是运动的9.下列说法中错误的是()A. 宇宙中的一切物体都在运动,静止是相对的B. 静止的物体可以选为参照物,运动的物体不可以C. 参照物可以看情况而选D. 对某一物体来说,参照物不同,运动情况也可能不同10.甲车在平直的公路上匀速行驶,某时刻经过乙车旁时,甲车座位上的乘客从车窗看到乙车和地面上的树木都向东运动.由此可判断()A. 甲、乙两车一定向东运动B. 甲、乙两车一定向西运动C. 甲车一定向西运动,乙车可能向东运动D. 甲车一定向东运动,乙车可能向西运动11.关于运动和静止,下列说法错误的是()A. 拖拉机和联合收割机以同样的速度前进时,以拖拉机为参照物,联合收割机是静止的B. 站在正在上升的观光电梯上的乘客认为电梯是静止的,是因为他以身边的乘客为参照物C. 站在地球上的人觉得地球同步通信卫星在空中静止不动,是因为他以自己为参照物D. 飞机在空中加油时若以受油机为参照物,加油机是运动的12.“足球进校园”推进了校园足球的发展,如图所示是我市某校足球比赛中,小华飞身鱼跃将球顶进球门的情景.在此过程中,下列说法正确的是()A. 球相对于球门是静止的B. 小华落地滑行中不受摩擦力C. 头对球的力与球对头的力是一对平衡力D. 球离开人体后由于惯性继续向前运动13.我国第一个火星探测器“萤火一号”与俄罗斯“火卫一”探测器捆绑发射.在捆绑发射升空的过程中,以下列哪个物体为参照物,“萤火一号”是静止的()A. 地球B. “火卫一”探测器C. 太阳D. 火星14.俗话说“水涨船高”,则()A. 水涨”是以水面为参照物B. “水涨”是以船舱为参照物C. “船高”是以水面为参照物D. “船高”是以地面为参照物15.成都地铁二号线一期正式投入运营.如图所示为一列车减速进站的地铁,周星星同学坐在该车坐位上.在进站过程中,对该地铁和周星星同学描述正确的是()A. 周星星同学相对于站台上的乘客是静止的B. 周星星同学做匀速直线运动C. 站台上的乘客听到火车尖锐的鸣笛声是超声波D. 周星星同学下车后闻到的清香是由于分子在做无规则的运动二、填空题16.端午节期间,多地都举行了划龙舟比赛(如图),(1)运动员通过鼓声来统一划龙舟的节奏,鼓声是由鼓面的________ 产生的,鼓声主要是通过________ 传入人耳.(2)划水时,船桨是________ 杠杆(选填“省力”、“费力”、“等臂”),该杠杆的好处________ 是,运动员看到水下部分的船桨不是直的,是光的________ 现象.(3)运动员向后划水,船就前进,这说明物体间力的作用是________ 的,以鼓手为参照物,该船上的运动员是________ 的.17.鲁迅的《社戏》中有这样的描写:“淡黑的起伏的连山,仿佛是踊跃的铁的兽脊似的,都远远地向船尾跑去了…”,其中“山…向船尾跑去了”所选的参照物是________,如果以河岸为参照物,船是________的.18.坐在汽车上的人看到公路上的树木向后退,这是以________为参照物;静止在地球赤道上方的同步通信卫星是以________为参照物.19.高铁列车运行过程中,以列车为参照物,路边的树是________的(选填“运动”或“静止”)。
一、电流表示数读数1、 图10中电流表的示数是—A2、 此时电流表的读数是 o3、 图14-1所示,甲电流表的示数是, 乙电流表的示数是 O 4、图14-6所示的电路中,电流表Ai 的示数是, A?的示数是 的电流。
5、如果在实验中,电流表接入了 0〜3 A 量程,却错把读数按0〜0. 6A 量程读成0. 18A, 则实际电流的大小是 Ao二、电流表使用1、图5-61是同学们设计的用电流表测量干路中电流的电路图,其中正确的是( )组。
图 14-6图 14-12、如图5—62是小明设计的电路,大家对他的设计进行了电路分析,其中不正确的是()A. 开关S 同时控制灯泡Li 、L 2B. 灯L I 、亳是并联的C. 电流表测量灯Li 的电流D. 电流表测量灯L2的电流二、串并联电路电流规律1、在图甲所不的电路中,A ]的不数为1.2A, A?的不数如图乙所不.下列判断正确的是 S 10页 一 乙C. 通过Lz 的电流为1.2AD.通过L?的电流为2.5A2、如图5—58所示电路,灯L 和L 是完全相同的两盏灯,若开关S 闭合后,电流表示数 为0.3A,则通过灯L ]的电流大小为—,则通过灯L 2的电流大小为—o(2)如图5—59所示电路,电流表Ai 测量的是通过灯—的电流,A?测量的是—的电 流。
如果Ai 、A?的示数分别是0.1A 、0.5A,则通过灯L?的电流大小为 A 。
3、 有两盏灯炮接在同一电路中,用电流表测得通过灯泡Li 的电流是0.5A,通过灯泡Lz 的 电流是0.8A,于是可以判断这两盏灯炮是 ____ 联。
4、 有一电路上串联着20只灯泡,如果电源插头处的电流为200mA,那么通过每只小灯泡 的电流是:()A 、10 nA B> 20 nA C 、200 nA D 、100mA5、 图中的电路中,如果通过灯Li 和L2的电流分别为.S 0.4A 和0.8A 。
则电流表A 】和A?的不数分别是:()r 1, —A. 0.8A, 0.4AB. 0.4A, 0.8AC. 1.2A, 0.4AD. 1.2A, 0.8A A. 通过Li 的电流为0.7AB. 通过Li 的电流为 1.2A L iL 2Li L 2 图 5—58四、能力测试1、如图5—63所示,已知通过灯Li的电流为0.4A,通过灯L2的电流为0.6Ao要求:①用电流表A2测量干路电流,Ai测量通过灯Li中的电流,用铅笔线代替导线,把图5 一63所示的实物元件连接起来,导线不准交叉。
人教新课标版初中八上5.4电流的强弱基础训练题1.________是表示电流强弱的物理量,通常用字母________表示,它的单位是________,简称________,符号是________.2.完成下列单位换算:计算器中电源的电流约100μA=________A;雷电电流可达2×105A=______μA=_______mA.3.实验室使用的电流表都有_______量程,量程分别为_______安和_______安,使用前必须确认电流表的_______和_______.4.正确使用电流表的方法:a.电流表必须_______在被测电路中.b.电流必须从_______接线柱流入,从_______接线柱流出,接反会烧坏电流表.电流表的正负接线柱不同于电源的正负极.c.被测电流_______超过电流表的量程,使用前应估计电流或使用较大量程电流表,如超出量程,应换_______电流表,否则会烧坏电流表.d.绝对不允许不经过用电器而把电流表直接接在_______,这样会因电路中电流_______而烧坏电流表.5.如图5.4-l是一个接在电路中的电流表表盘,它的量程是_______安培,每一大格表示_______安培,每一小格表示_______安培,刻度盘上电流表的各次读数分别为:(1)_______;(2)_______;(3)_______.6.若上题图中使用“-”接线柱和“3”接线柱,电流表上各次读数分别为(1)_______;(2)_______;(3)_______.7.如图5.4-2所示的四个电路图都是用电流表来测量通过灯泡的电流的,其中正确的是( ) 8.如图5.4-3所示的电路,是某同学测电流时连接的电路图,当该同学将开关闭合后,发现电流表的指针向左偏转,下列判断中正确的是( ) A.电流表接线时连接不牢固B.灯泡的灯丝断了C.电流表的左端是正接线柱D.电流表的右端是正接线柱9.(2007·兰州)一只普通家用白炽电灯正常发光时通用的电流约为() A.200A B.20A C.0.2A D.20mA10.下列关于电流表的说法中不正确的是( ) A.电流表必须串联在被测电路中B.电流必须从电流表的“+”接线柱流入,从“-”接线柱流出C.不允许超过电流表的量程D.电流表可以直接接到电源的两极上测电流11.如图5.4-4所示,是一连入电路的电流表的示意图,其示数为() A.2.6A B.2.3A C.0.46A D.0.43A12.被测电路中的电流估计是1A,现有量程分别是0~0.6A、0~3A、0~15A的电流表,则所选电流表的量程为( ) A.0~0.6A B.0~3AC.0~15A D.都可用来测量13.如图5.4-5所示的电路中,有可能造成电源和电流表都烧坏的是() 14.如图5.4-6所示,电路中有两只灯泡,两只电流表,请在“○”填入灯泡和电流表的符号,并标出电流表的正负号.15.将5.4-7的实物图连成电路,使小灯泡能够发光并且电流表能够测出流过灯泡的电流.16.某同学在测量并联电路中通过电灯泡L2的电流时,把电路接成了如图5.4-8所示的电路,请你在图中错误的连线上打“×”,并把错误的地方改正过来.参考答案1.电流,I,安培,安,A2.10-1,2×1011,2×1083.两个,0.6,3,量程,分度值4.a.串联b.“+”“-”c.不能更大量程d.电源两极过大5.0.6 0.2 0.02 (1)0.08A (2)0.3A (3)0.52A6.(1)0.4A (2)1.5A (3)2.6A7.A解析:B图电流表正负号接错了,C图电流表并联在电路中了,D图开关闭合表示电流表直接接在电源两极了,这样电流会很大,烧坏电流表和电源.8.D解析:电流表指针方向偏转,说明电路是一个通路,故A、B错;此时电流从负接线柱流入,从正接线柱流出,故左端为负接线柱,C错、D正确.9.C10.D11.C解析:量程为0~0.6A,应读为0.46A.12.B解析:电流为1A时,大于0.6 A,小于3A,则选0~3A量程.13.D解析:B图开关闭合时电流表短路,不可能损坏电流表,C图开关闭合时电源被短路,只损坏电源.14.如图所示:15.如图所示16.解析:图中电流表测灯L1和L2并联后的总电流.要只测量通过灯L2的电流,电流从灯L2流出时不能有分支,电流直接流入电流表,最后再并上灯L1.。
初二物理电流的强弱试题答案及解析1.如图所示的电路中,当开关S闭合后,发现电压表的指针仍指“零”处,其原因不可能是()A.L2灯丝断了,其他完好B.L1灯丝断了,其他完好C.灯L1发生短路D.电压表因接线不牢而开路【答案】B【解析】若电压表没有读数,则可能是所并联的地方短路或其他地方开路了,或电压表本身没有接好.解答:解:A、可能,L2灯丝断了,电压表的两个接线柱不能都接到电源两极上,故没有示数.B、不可能,当L1灯丝断了,其他完好,电压表能通过L2接到电源,应有示数.C、可能,当灯L1发生短路时,它两端没有电压.D、可能,电压表因接线不牢而开路,故没有示数.故选B.【考点】电流表、电压表在判断电路故障中的应用.点评:用电压表判断故障时,若电压表有读数,可能是所并联的地方开路或其他地方短路了,若电压表没有读数,则可能是所并联的地方短路或其他地方开路了.2.正确使用电流表的方法下列叙述正确的是( )A.电流必须从电流表的红色接线柱流进去,从黑色接线柱流出来B.在测量用电器电流时,为了不烧坏电流表应当使用大量程C.电流表必须和被测用电器串联D.任何情况下,都不能使电流表直接接到电源两极上【答案】CD【解析】A、电流表的使用方法:电流要从“+”接线柱入,从“-”接线柱出,而不是颜色;B在测量用电器电流时,电流表应当选择合适的量程,并不是全部选择大量程;C、电流表必须和被测用电器串联,正确;D、为了防止短路烧坏电流表,任何时候都不能使电流表直接接到电源两极上。
3.一个电热器接在电压为10 V的电源上,电功率为10 W,那么A.这个电热器的电阻等于10 ΩB.通过这个电热器的电流等于10 AC.每1min电热器消耗的电能是10 J D.每1min电热器产生的热是10 J【答案】 A【解析】根据题意知:电热器两端电压U=10V,电功率P=10W,根据R=U2/P=10Ω,A正确;通过这个电热器的电流I=U/R=10V/10Ω=1A,B错误;每1min电热器消耗的电能是:W=Pt=10W×60D=600J。
电流的强弱
我们来练习
【自主学习测评】
【基础三星演练】
1. 通过甲、乙两导体横截面的电量分别为5C和4C,所花的时间分别为20s和2min,那么
甲电流强度是______A;合______μA;甲、乙两导体中的电流强度之比为______。
2.学校实验室里常用的电流表有两个量程,当选用“—”和“3”两
个接线柱时,电流表的每个大格表示______A,能测量的最大电流为______A;当选用“—”和“0.6”两个接线柱时,电流表每个小格表示______A,在此量程下,右图中测量的电流为
______A。
3. 小明要
测量L1中电
流大小,下
图中正确的
电路图是
()
【提高四星演练】
1. 某同学在用电流表测电流时,发现表针向刻度的反方向偏转,这是因为______,另一同学测量时发现指针偏转很大,越过了有刻度的部分,这是因为______。
2. 下图是用电流表测量电流的实物图,按要求回答问题:
(1)左图中电流表测量的是通过灯泡______的电流;
(2)如果电流表示数如右图所示,则此时的电流大小是______;
(3)如果要测量通过两盏灯的总电流,只需要移动一根导线,应将导线______(填“a”“b”或“c”)的右端改接到电流表的______(“+”或“—”)接线柱上。
3. 根据图甲所示的电路图,将图乙中的实物,用笔画线表示导线,将它们连接起来。
(导线不能有交叉)
【挑战五星演练】
1.如图所示,粗心的小强把电流表当作电压表接在了L1的两端。
此时如果闭合开关,一定会发生()
A、电源短路
B、电流表损坏
C、L1不亮
D、L2的灯丝烧断
【课外知识链接】
