建筑等电位连接安装工艺

屋面不锈钢构件防雷等电位新型连接施工工法屋面不锈钢构件防雷等电位新型连接施工工法一、前言屋面不锈钢构件防雷等电位新型连接施工工法是一种用于屋面不锈钢构件的防雷接地与等电位连接的施工方法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点该工法采用的连接材料为不锈钢板和铝板，使用专用的连接器将它们连接在一起，具有连接牢固、导电性好、抗氧化能力强的特点。

与传统的连接方法相比，该工法具有施工简便、耐久性强、防雷效果好的优势。

三、适应范围该工法适用于各类建筑屋面的不锈钢构件，包括屋面板、烟囱罩、风管等。

无论是新建工程还是旧工程的改造都可以采用该工法。

四、工艺原理该工法的理论依据是通过将不锈钢构件与建筑物的接地系统相连，实现防雷和等电位连接。

在施工过程中，采取了一系列的技术措施来确保连接的可靠性和稳定性，具体包括清洁表面、涂覆导电涂料、使用专用连接器等。

五、施工工艺该工法的施工过程分为准备工作、连接构件、安装接地系统、调试等阶段。

在准备工作阶段，需要对建筑屋面和不锈钢构件进行清洁和除锈处理。

然后，根据设计要求，对不锈钢构件进行连接，并与建筑物的接地系统相连。

最后，进行调试和检验，确保连接的有效性。

六、劳动组织施工工法需要有一支专业的施工队伍，包括项目经理、监理工程师、施工人员、电气工程师等。

项目经理负责统筹协调工程施工，监理工程师负责监督施工的质量，施工人员负责具体的施工操作，电气工程师负责设计和调试等工作。

七、机具设备该工法需要使用一系列机具设备，包括清洁设备、除锈设备、连接器安装工具、导电涂料涂布工具等。

这些机具设备具有高效、安全、便捷的特点，能够满足施工过程中的需求。

八、质量控制为确保施工过程中的质量，需要采取一系列质量控制方法和措施。

包括制定详细的施工方案和操作规程、严格按照设计要求进行施工、定期进行检验和测试等。

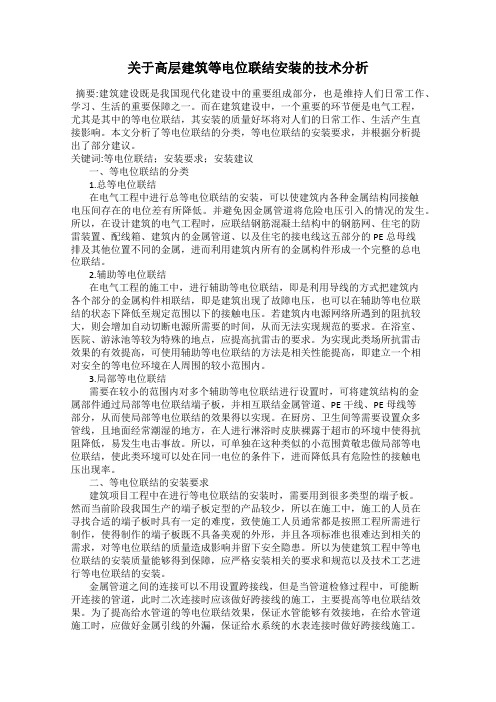

关于高层建筑等电位联结安装的技术分析摘要:建筑建设既是我国现代化建设中的重要组成部分，也是维持人们日常工作、学习、生活的重要保障之一。

而在建筑建设中，一个重要的环节便是电气工程，尤其是其中的等电位联结，其安装的质量好坏将对人们的日常工作、生活产生直接影响。

本文分析了等电位联结的分类，等电位联结的安装要求，并根据分析提出了部分建议。

关键词:等电位联结；安装要求；安装建议一、等电位联结的分类1.总等电位联结在电气工程中进行总等电位联结的安装，可以使建筑内各种金属结构同接触电压间存在的电位差有所降低。

并避免因金属管道将危险电压引入的情况的发生。

所以，在设计建筑的电气工程时，应联结钢筋混凝土结构中的钢筋网、住宅的防雷装置、配线箱、建筑内的金属管道、以及住宅的接电线这五部分的PE总母线排及其他位置不同的金属，进而利用建筑内所有的金属构件形成一个完整的总电位联结。

2.辅助等电位联结在电气工程的施工中，进行辅助等电位联结，即是利用导线的方式把建筑内各个部分的金属构件相联结，即是建筑出现了故障电压，也可以在辅助等电位联结的状态下降低至规定范围以下的接触电压。

若建筑内电源网络所遇到的阻抗较大，则会增加自动切断电源所需要的时间，从而无法实现规范的要求。

在浴室、医院、游泳池等较为特殊的地点，应提高抗雷击的要求。

为实现此类场所抗雷击效果的有效提高，可使用辅助等电位联结的方法是相关性能提高，即建立一个相对安全的等电位环境在人周围的较小范围内。

3.局部等电位联结需要在较小的范围内对多个辅助等电位联结进行设置时，可将建筑结构的金属部件通过局部等电位联结端子板，并相互联结金属管道、PE干线、PE母线等部分，从而使局部等电位联结的效果得以实现。

在厨房、卫生间等需要设置众多管线，且地面经常潮湿的地方，在人进行淋浴时皮肤裸露于超市的环境中使得抗阻降低，易发生电击事故。

所以，可单独在这种类似的小范围黄敬忠做局部等电位联结，使此类环境可以处在同一电位的条件下，进而降低具有危险性的接触电压出现率。

等电位安装记录工艺程序一、前期准备工作1.根据施工方案和设计要求，确定等电位连接的线路，绘制出电力系统平面图。

2.对待安装的设备进行检查，并确保设备符合技术要求。

3.准备好等电位连接所需的材料和工具，包括电缆、接头、连接器、绝缘材料等。

二、安装起始端设备1.根据设计图纸，在起始端选择安装等电位连接设备，比如接地母线或接地电阻。

2.安装接地母线或接地电阻，并将其与电源设备（如变压器等）连接，确保连接牢固可靠。

三、安装等电位连接材料1.根据设计要求和现场实际情况，选择合适的电缆进行安装。

电缆应具有良好的绝缘性能和电导性能。

2.安装电缆时，要注意避免受到机械损伤，确保电缆的绝缘层完好无损。

3.将电缆头部剥开一段，清理导体表面的氧化物和污垢，以确保导电性能良好。

4.使用合适的接头或连接器将电缆连接到接地母线或接地电阻上。

连接时要确保接触良好，防止接触电阻产生过大的电压降。

5.将连接处使用绝缘材料包裹好，确保绝缘性能良好。

四、绝缘测试与调试1.在安装完等电位连接后，进行绝缘测试。

使用绝缘电阻仪测量接地材料的绝缘电阻，确保绝缘电阻符合规定要求。

2.如果绝缘电阻不符合要求，需要检查接地材料和连接处是否存在损坏或接触不良的情况，并及时予以修复。

3.进行绝缘测试时，应避免有人员接触接地设备，以免发生电击事故。

五、安装其它终端设备1.根据设计要求，在其它终端处安装等电位连接设备，比如接地极、接地网等。

2.安装接地极时，要确保接地极与土壤之间的接触良好，可以采用加压注浆等方式提高接触性能。

3.安装接地网时，要将接地网埋设于地下深度符合要求，并确保接地网与导体之间的接触良好。

六、完工验收1.完成等电位连接工程后，进行验收。

验收内容包括绝缘电阻测试、接地装置的接触电阻测试等。

2.进行验收时，要严格按照相关标准进行，确保成果符合设计要求和技术规范。

3.完工后还要对工程进行清理，清除安装过程中产生的垃圾和材料残余物。

以上为等电位安装记录工艺程序。

等电位联结安装施工工艺与规程1材料要求1.1 等电位端子箱应采用制造厂的成品，产品规格应符合设计图纸要求，应具有“CCC”认证标识。

1.2 镀锌材料应包括扁钢、圆钢、抱箍、接地卡子、铅丝、螺栓、螺母、平光垫、弹簧垫圈、接线盒；产品应有材质检验证明及产品出厂合格证。

1.3 塑料铜线、PVC阻燃管、铜端子、铜母带等产品应有材质检验证明及产品出厂合格证；塑料铜线还应有“CCC”认证。

1.4 电焊条、油漆、焊锡等应有出厂合格证。

2主要机具2.1 常用工具应包括电钻、电焊、气焊工具、手锤、钢锯、锯条、喷灯。

2.2 测试工具应包括钢尺、等电位测试仪等。

3作业条件3.1 暗装等电位端子箱应随土建结构预留好安装位置后稳装，明装等电位端子箱应在抹灰喷浆完成后安装。

3.2 各类金属进户管、干管应安装完毕。

3.3 等电位干线、支线管路应敷设完毕。

3.4 进行金属门窗等电位联结应在门窗框定位后，墙面装饰层和抹灰层施工之前进行。

3.5 浴室或具有洗浴功能的卫生间设备应安装完毕。

4操作工艺4.1 等电位联结安装工艺流程应符合图1的规定：等一位端子箱安浜］一|等电位联结线联结卜情电位联结系统导通福而］图1等电位联结安装工艺流程4.2 等电位联结应符合以下基本要求：（1）总等电位联结应包括以下内容：1）总保护导体（保护接地导体、保护接地中性导体）；2）电气装置总接地导体或总接地端子板;3）进出建筑物的水管、燃气管、采暖和空调管道等各种金属干管；4）可接用的建筑物金属结构部分。

（2）辅助等电位联结应包括以下内容：1）按设计要求，将2.5m伸臂范围内可同时触及的电气设备之间或电气设备与外界可导电部分之间直接用导体进行联结；2）按设计要求，在某一部范围内通过等电位端子板，将金属管道、建筑物钢筋网、插座PE线及其他外露可导电部分进行联结。

（3）保护等电位联结的截面积应符合设计要求，当设计无要求时，应符合表2的规定。

（4）等电位联结端子板应采用铜质材料,端子板的截面积不得小于所接联结线的截面积。

防雷接地、等电位联络施工方案一资料要求：1、镀锌扁铁、角钢均切合设计要求，并拥有合格证、查验报告；2、焊条应切合设计要求，并拥有合格证、查验报告；二、作业条件：1、接地体作业条件：a、按设计地点清理好现场；b、基础钢筋与柱子钢筋已帮扎完成；2、避雷网安装作业条件：a、接地体与引下线一定做完；b、支架安装完成；c、具备检查现场和垂直运输条件；三、操作工艺：Ⅰ、接地体安装：1、接地极采纳L50×50×5镀锌角钢，每根长2.5 米；2、接地体埋深为米，应垂直散布，互相之间距离为 5 米；3、接地体具建筑物距离应切合设计要求；4、接地体的连结采纳焊接。

焊接处焊缝应饱满，拥有足够的机械强度，不得有加渣、咬肉、裂纹、虚焊、气孔等缺点。

焊接处的药皮敲掉后，刷沥青做防腐办理；5、接地极之间采纳-40×4镀锌扁铁进行连结；扁铁敷设前应调直，而后搁置在接地极长进行焊接；扁铁与基础钢筋连策应平放，焊缝应密实，焊好后进行防腐办理；6、接地极连结完成后，应实时通知监理进行隐查查收，接地极的材质、数目、焊接等应切合设计要求；Ⅱ、避雷网安装：1、支架一定安装坚固，灰浆饱满横平竖直；2、支架埋深不小于80mm；3、防雷支架顶部距建筑物表面应为100mm；4、支架的水平间距不该大于 1 米；5、支架等铁件应做防腐办理；6、避雷线应平直，不得有高低起伏现象，距建筑物距离应一致；7、避雷线曲折处不得小于90o，曲折半径不得小于钢筋直径的10 倍：8、建筑物屋面上的突出物应与避雷网焊成一体；9、避雷引下线利用柱子内钢筋做引下线，与基础钢筋进行焊接，柱子钢筋一定采纳焊接；Ⅲ等电位联络：1、建筑物内全部金属构件均做等电位联络；2、等电位联络内各联络导体之间的连结采纳焊接。

焊接处不该有加渣、咬边、气孔及未焊状况；3、等电位联络采纳焊策应切合以下要求：a、扁铁的搭接长度不该小于其宽度的二倍，三面使焊。

（当扁铁宽度不一致时，搭接长度以宽的为准）；b、圆钢的搭接长度不该小于直径的 6 倍。

建筑等电位连接安装工艺1适用范围准适用于一般工业与民用建筑电气装置防间接触电和防接地故障引起的爆炸和火灾的等电位联结。

2引用标准GB50303《建筑电气工程施工质量验收规范》3材料要求等电位联结和等电位联结端子板宜采用铜材料，并符合设计要求。

4主要机具电工工具、手锤、钢锯、线坠、卷尺、电锤、电焊机、气焊工具等。

5作业条件均压环安装作业条件土建圈梁，钢筋正在绑扎时配合完成此项工作。

配合土建埋设预埋件等电位联结线和等电位联结端子板联结应在金属管道和金属结构安装时进行。

端子板设置应在电源进线配电箱安装时。

6操作工艺工艺流程：总等电位联结（MEB ）6.2.1 总等电位联结作用在于降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑经电气线路的各种金属管道引入的危险故障电压的危害。

6.2.2 总等电位边结通过进线配电箱近旁的总等电位联a 进线配电箱的 PE （PEN ）母排；b 公用设施的金属管道如上，下水、热力、煤气等管道；c 如果可能应包括建筑物金属结构；d 如果作人工接地，也包括其接地极引线；e 建筑物每一电源进线都应做等电位联结各个总等电位联结端子板应互相连通。

辅助等电位联结（SEB ）6.3.1 辅助等电位联结的作用是将两导电部份用导线直接作等电位联结，使故障接触电压降至接触电压限值以下。

6.3.2 下列情况要求作辅助等电位联结：a 电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求时；b 自 TN 系统同一配电箱供给固定式和移动式两种电气设备，而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求时；c 为满足浴室、游泳池、医院手术室卫生间等场所对防电击的特殊要求时。

局部等电位联结（CEB ）6.4.1 局部等电位联结的作用是通过该局部等电位联结端子板简便实现该局部范围内的多个辅助等电位联结。

6.4.2通过局部等电位联结端子板将下列部分互相连通。

a PE母线或PE干线；b公用设施的金属管道；c如果可能，包括建筑物金属结构。

建筑物等电位联结工程文帮建筑物等电位联结1.1 一般规定1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。

总等电位联结端子板安装在进线配电箱近旁。

总等电位联结端子板，应将下列导电部分汇流互相连通。

1 进户线配电箱的母排。

2 公用设施有金属管道，如上、下水，热力，燃气等管道。

3 建筑物金属结构。

4 接地极引线。

1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。

1.1.3 等电位联结，应符合以下要求：1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。

2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。

3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。

4 等电位联结线与金属管道的连接。

应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。

金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。

1.1.4 等电位联结应按以下程序进行：1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。

1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。

1.1.6 等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。

1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 等电位联结前，应现场复核接地装置安装情况，经验收符合设计要求。

等电位安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!等电位安装工艺流程一、准备工作阶段。

在进行等电位安装之前，需要做好充分的准备。

防雷、接地、等电位施工工艺流程二、接地体安装要求1、人工接地体（极）安装应符合以下规定：ａ、人工接地体(极)的最小尺寸见下表：ｂ、接地体顶面埋设深度不应小于0.6m。

角钢及钢管接地体垂直配置；ｃ、垂直接地体长度不应小于2.5m，其相互之间间距一般不小于5m；ｄ、接地体埋设位置距建筑物不宜小于1.5m；遇有垃圾灰渣等地埋设接地体时，应换土，并分层夯实；ｅ、当接地装置必须埋设在距建筑物出人口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50－90mm厚度沥青层，其宽度应超过接地装置2m；ｆ、接地体(线)的连接应采用焊接。

焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

ｇ、采用搭接焊时，其焊接长度如下：镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接，敷设前需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放；镀锌圆钢焊接长度为其直径的6倍，并应双面焊接；镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍；镀锌扁钢与镀锌钢管(或角钢)焊接时，为了连接可靠，在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形（或直角形）与钢管(或角钢)焊接。

ｈ、当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。

ｉ、采用化学方法降土壤电阻率时，所用材料应符合下列要求：对金属腐蚀性弱；水溶性成分含量低。

ｊ、所有金属部件应镀锌。

操作时，注意保护镀锌层。

2、人工接地体(极)安装：ａ、接地体的加工：根据设计要求的数量、材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。

如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。

如选用角钢时，应采用不小于40mm×40mm×4mm的角钢；切割长度不应小于2.5m，角钢的一端应加工成尖头形状；ｂ、挖沟：根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.8－lm、宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除；ｃ、安装接地体(极)：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方倒塌。
