专利技术交底书(机械类)

专利技术交底书（机械类）范例参考:一种花生烘干去种衣生产线1.背景技术及技术问题：介绍技术背景，并描述已有的与本发明最相近的实现方案描述与本发明技术方案最相近的现有技术方案，并指出现有技术方案中存在的缺点。

注意：客观的指出现有技术存在的问题和缺点（最好是本发明技术方案能够解决的问题和缺点）,在可能的情况下说明存在这些问题和缺点的原因。

例如：现有技术的缺点可以是成本高，效率低,耗时间等类似问题.范例：现有裹衣花生加工过程中，花生烘烤后强制冷却然后直接去皮最后进行裹衣工序，但申请人发现常会出现裹衣材料易从花生仁上脱落问题，经研究发现是由于花生烘烤后强制冷却，虽表面温度降至到了室温,但花生内部的热量并没有完全释放,这造成了在裹衣工序过程中,花生内部的热量开始释放，影响了裹2。

技术方案本部分为专利申请的核心部分,请务必填写详细完整并结合附图进行说明。

无论申请发明还是实用新型,如果是产品，一定要提供产品示意图，并且提供根据附图对产品的说明，指明产品的各个部分、组件的名称。

示意图应是可编辑的电子版，例如AutoCAD图。

有CAD图请最好提供CAD格式的图，然后结合附图对工作原理进行具体说明。

如果申请方法专利，尽量提供流程图或者示意图,并据此进行说明。

仅仅处于构思阶段,尚未实际生产的产品、尚未实际应用的方法可以申请专利，只要能够提供上述示意图和说明性文字,构成完整的技术方案。

此部分文字越详细越好,字数无限制。

范例：一种花生烘干去种衣生产线包括：烤箱（10)、风冷冷却室（12）、传送机构（11）、用于将物料进行提升的大倾角皮带输送机（2)、支架(30）、驱动电机(31）、转动平台（32）、料筒（33）、气缸（34)...。

.。

.吸皮管道（42）与吸气机相连接，其吸气口位于去种衣机主体（40）的出料口（40a）处。

工作原理：花生先经过烤箱10的烘烤脱水,然后由风冷冷却室12进行被动冷却，然后由传送机构11输送至大倾角皮带输送机2上,大倾角皮带输送机2将物料提升，然后将物料落入料筒33中，支撑盘37支撑转动平台32的旋转，所述驱动电机31使转动平台32转动，进而将装有花生且花生经过充分静置时间的料筒33转移工位,通过气缸34打开闸门35,花生从料筒33中落料落入进料斗中进而进入主动辊50和从动辊51之间,由于主动辊50和从动辊51的转动速度不同，主动辊50和从动辊51对花生进行搓皮，种皮和花生仁一起落下,在去种衣机主体40的出料口40a处, 种皮被吸皮管道42吸走，进而实现种衣和花生仁的分离。

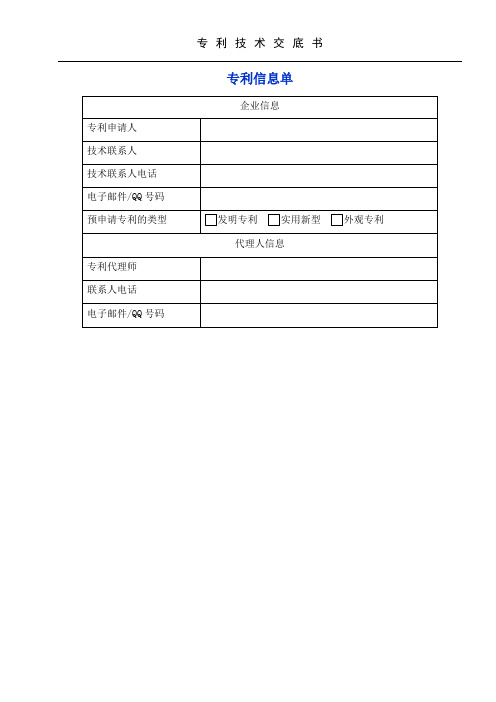

专利信息单
专利技术交底书
1、指出本专利与现有技术的区别，例如在工艺、操作、价格设备上的区别；
四、技术优点
2、结合机械加工原理，指出上述区别带来了哪些技术优点。

1、通过对滑枕逐次进行粗加工、半精加工和精加工，不断的对已加工的滑枕部位进行修正，有效减小滑枕的加工误差，使得滑枕的形状及内在结构更为精确，精准度更高，明显提高了加工效率，零件的综合加工应力减小，有利于保证滑枕完工后精度的稳定，
2、通过精镗加工保证了本发明自为基准的柔性扶镗模式的加工过程中，用于加工滑枕的机床主轴只作为动力源，其主轴精度误差及主轴伸长产生的挠度带来的加工误差均被消除，从而达到三孔同轴的机械使用要求，成品质量高，报废率小。

1、请提供与本专利相关的图纸，例如加工状态图、流程图或者机械结构等。

五、附图及说明
2、附图请提供CAD、CDR等可以编辑的格式，或者黑白线条图片。

本发明中滑枕在进行精镗加工时的剖视图结构示意图；
本发明中滑枕在进行精镗加工时长镗刀杆配合万向接头刀杆的剖视图分解示意图。

专利申请技术交底书《小扭矩无附加弯矩单管高温炉》发明背景技术（说明与本专利申请技术方案最接近的现有技术或产品，描述现有技术或产品的主要结构及原理，并指出该现有技术或产品存在的缺点或不足之处。

如果方便的话可以提供现有技术的附图）高温烧结炉用于对陶瓷、粉末冶金等制品的高温烧结，其工作温度可以达到1650°C，对于薄壁大口径陶瓷管制品、高温度敏感性烧结制品的高温烧结，以及烧结温度带狭窄、高温度均匀性烧结制品（如粉末冶金等）的高温烧结，其烧结工艺要求烧结设备的烧结工作区在较大的容积与跨度上具备稳定的温度场及极高的温度均匀性，才能获得高品质制的成品，为满足这一使用要求，烧结设备必须采用薄壁回转型圆管式炉膛。

对于这种回转型炉管而言，待烧结的制品位于炉管内，而加热装置则位于炉管的外面，因此炉管所承受的温度要高于其烧结制品的烧结温度，即高于1650°C，就现有的炉管材料（刚玉制品）而言，这个温度已接近其材料本身的高温蠕变温度，而烧结过程一般又需要在30小时以上，在如此恶劣的条件下使用，炉管材料的各项性能指标特别是抗折强度比常温状态急剧下降。

这种非金属的炉管没有经过机械加工，其两端的同轴度无法保证，且炉管材料不能进行弹性变形，这样炉管转动时由传动系统施加在炉管上的扭矩和弯矩极易造成炉管的折断损坏，使烧结过程无法完成。

具体的技术方案描述及本发明的有益效果（请结合附图清楚、完整地描述本发明的技术方案，说明本专利的原理、工艺过程等，使本领域的普通技术人员人能够不需要创造性的劳动就可以理解/实现本发明。

同时提交本发明的有益效果。

）方案描述及对应的好处为了解决上述技术问题，本实用新型采用如下技术方案：一种小扭矩无附加弯矩单管高温炉，包括炉管和位于炉管外面的加热装置，还包括一根安装在炉管正上方的传动轴，所述传动轴与传动机构相连接，传动轴的两端各固定一个主动带轮，所述炉管的两端各固定一个从动带轮，所述主动带轮与从动带轮之间通过传动吊装带相连接，所述炉管悬吊在传动吊装带上。

什么是肾茶肾茶的功效与作用编辑：wangxue | 日期:2018-10-06 08:57:53肾茶很多人都听说过，知道它对人类的肾脏有很大的好处，也有很多人认为它和花茶、<a href="https:///l%3Ca%20href=" https:="" ="" baozhiqi="" 49728="" '="">vcha/'>绿茶等一样，都是茶叶家族的重要成员，其实并不是那么回事，肾茶应该归类到中药家族中，它也叫猫须草是唇形科肾茶属植物的一种，属于多年生草本植物。

下面对是它的详细介绍，大家可以重点了解一下。

什么是肾茶人们平时所说的肾茶是一种中药材，是唇形科肾茶属植物的干燥全草，它是多年生草本植物，全株可以入药，平时采收以后可以直接晒干，晒干以后的肾茶可以直接泡水喝也可以和其他中药材一起煎汤服用。

肾茶的功效与作用1、促进毒素排出肾茶有很强的排毒作用，平时人们直接把它泡水喝能加快人体内毒素排出，它对人类的尿路感染和肾炎水肿以及有尿毒症都有明显预防和缓解作用，人们服用以后能有效提高人类的肾功能。

2、利尿抗炎利尿抗炎也是肾茶的重要作用，它对人类的泌尿系统炎症有很好的预防与缓解作用，平时人们出现肾炎和前列腺炎等疾病引发小便不利，或者身体浮肿时，直接服用一些肾茶，就能让症状很快减轻。

另外人们因肾功能减退出现头晕、无力以及健忘耳鸣等不良症状时也能服用一些肾茶，可以让这些症状很快减轻，对维持肾功能有很大的好处。

3、排石利水肾茶还具有排石利水的重要作用，它对人类的肾结石以及尿路结石都有很出色的预防与缓解作用，另外人们出现泌尿结石引发排尿困难时可以及时服用肾茶，它能加快身体内结石分解，能让人们的肾功能尽快恢复正常。

机械类专利申请交底书为帮助代理人了解发明的构思、发明的详细内容及其创新点,以便使代理人撰写出高质量的专利申请文本,其发明人或设计人在申请专利时,除了向专利代理人当面介绍发明的内容外,还应交纳一份专利申请交底书。

说明：发明人在写技术交底书前应进行专利检索，可以查到相关的背景技术，并作为交底书的写作参考！（检索网址：）交底书应包括以下内容:一、发明名称发明名称应简短、准确地表明发明的技术主题，发明名称中不应含有人名、公司名称、商标、代号等非技术词语及宣传性用语。

一般不应超过25个字。

二、技术领域所属技术领域应当是发明或实用新型直接所属或者直接应用的技术领域，而不是上位的或相邻的技术领域，也不是发明或者实用新型本身。

※三、背景技术应当写明本发明人对该发明或实用新型的理解、检索、审查有用的背景技术，有可能的，应引证反映这些背景技术的文件，尤其要引证与该申请最接近的现有技术文件。

这些文件可以是专利文件，也可以是期刊、杂志、手册和书籍等非专利文件。

前者要写明国别、公开号和公开日期，后者应写明文件的详细出处。

此外，本发明人还应客观的指出背景技术中存在的问题和缺陷，这些问题和缺陷仅限于本申请的技术方案所解决的问题和缺点，可能的话，应说明产生这些问题和缺点的原因以及解决这些问题曾经遇到的困难。

※四、发明内容首先，要针对背景技术中存在的问题，用正面、尽可能简短的语言客观而有根据地反映本发明所要解决的技术问题，即本发明的发明目的。

然后，公开解决其技术问题采用的技术方案及措施。

技术方案通常是由技术特征来体现。

发明人应清楚、完整地描述该申请所采取的技术方案的技术特征，还应进一步明确哪些技术特征是必要的，即为达到发明的目的和效果所不可缺少的技术特征；哪些是非必要的技术特征；哪些特征与现有技术相同，而哪些特征是区别于现有的技术特征。

对产品类发明，应描述产品的部件组成，及各部件之间的连接关系、配合关系等；尤其是体现本发明构思部分的部件及其连接关系。

专利申请技术交底书专利申请技术交底书（（机械机械结构结构结构类类）一、说明：机械结构类专利申请技术交底书涉及机械产品、机械制造工艺和日常用品，是发明人为使代理人能够全面正确地理解其发明创造，对其发明创造的技术方案进行全面、清楚、完整说明的技术交底文件。

代理人将以该文件为依据，撰写出符合法律规定的专利申请文件。

二、专利申请技术交底书的内容：1、写明发明创造的名称，是产品（如“燃烧器”），还是方法（如“加工轴的磨削方法”）。

2、简明扼要地指出与该发明创造最接近的现有产品或方法存在的技术问题（缺陷或不足），可借助附图加以说明。

有文献检索资料的，应提供。

3、结合带标号的产品附图说明以下内容：（1）构成产品所必需的零部件；（2）这些零部件之间相互配置的关系；（3）这些零部件之间的联系形式；（4）其它构成产品必不可少的零部件的几何形状、尺寸、参数、材料等。

4、若为方法发明创造，则应说明实现该方法所必需的步骤。

说明其采用的方式、工具、设备、材料、参数等。

5、附图为产品的结构图或工艺流程框图，不应有辅助线，如中心线、尺寸线等，最好提供计算机制作的CAD 图。

6、发明人应对其能够想到的、可用其他方式替代的产品形状、构造，方法步骤等加以说明，以争取获得最大范围的专利权保护。

机械结构类专利申请机械结构类专利申请技术技术技术交底书撰写参考交底书撰写参考请按如下格式撰写交底书，红字为内容解释。

交底书分为五部分：背景技术、发明创造内容、附图说明、具体实施方式、结构示意图。

1.背景技术（以下为范例）随着人们生活水平的不断提高，家庭装修也越来越高档和豪华，与此相适应，对家庭卫生的要求也越来越高。

对于大多数家庭而言，居室内地面的清洁要花费很大的气力。

为了保持地板卫生，避免将外界尘土和杂物带入居室内，人们采用了许多方法。

其一是备置拖鞋，当主人或客人进入居室时，须换下鞋子而穿备置的拖鞋。

此种情况下，有些客人不愿意穿主人备置的拖鞋，原因之一可能是脚臭而污染空气环境；原因之二是害怕交叉感染。

技术交底书格式（机械类模板）发明名称：交底书撰写人：撰写人电话：撰写人邮箱：一.背景技术（A.本发明的技术领域；B.与本发明相近似的现有技术；C.现有技术存在的缺点）本发明属于光纤切割设备领域。

玻璃光纤存在强度低、抗挠曲性能差、抗辐射性能不好的问题，而塑料光纤具有轻而柔软、抗挠曲、抗冲击强度高、价格便宜、抗辐照、易加工的特点，塑料光纤相关技术成为目前通信行业最为感兴趣的研究领域之一。

现有的塑料光纤端面切割工具，包括上手柄、下手柄，刀头和刀架，上手柄、下手柄间为转动连接，手柄的端部固定连接有弓形弹性连杆，弓形弹性连杆的两端设有压脚，两个手柄的弓形弹性连杆相对设置，其中下手柄的压脚处设有光纤导槽，刀架与手柄转动连接，并通过调整机构限位。

现有的切割工具结构复杂，使用不方便，且生产成本高。

二. 本发明要解决技术问题（针对上述现有技术的缺点,说明本发明要解决的技术问题）本发明提供一种结构简单、使用方便的塑料光纤端面切割工具，解决现有的切割工具结构复杂，使用不方便，且生产成本高的问题。

三. 完整技术方案(结合附图对具体方案进行详细描述，对机械产品来说：A.描述产品的组成、形状；B.描述产品各组成的相互关系；C.描述产品的工作原理)本实施例的塑料光纤端面切割工具，包括上盖、刀片、中壳和下盖，中壳包括固接在一起的把手和滑块，滑块开设有凹槽，刀片固定在凹槽中，上盖的下端面开设有与滑块上端面相适应的上槽，下盖的上端面开设有与滑块下端面相适应的下槽，上盖和下盖扣合，滑块活动设置在上槽与下槽之间，上盖和下盖开设有相通的光纤插入孔。

凹槽上面设置有定位柱，刀片开设有与定位柱相适应的定位孔，定位孔15套在定位柱上。

上盖的下端面开设有与定位柱相适应的柱槽。

在本实施例中，定位柱的数量为个，柱槽的数量为条。

除使用定位柱的方式，还可以通过其它方式将刀片固定在凹槽中。

滑块两侧设置有限位肩，上盖的下端面和下盖的上端面设有与限位肩相抵触的限位块，把手拔出滑块时,因为限位块对限位肩的阻碍作用，限制了滑块的位移，滑块不会滑脱。

（一）名称1、发明或实用新型申请的名称应当采用本领域通用的技术术语，清楚、简短、全面地反映要求保护的主题和类型；2、一般不得超过25个字。

示范性举例：“一种X射线管焦斑的预定标方法”、“为无线网络控制器产生和分配内部时钟的方法及装置”（二）技术领域示范性举例：“本发明涉及药物活性剂领域，更具体地，涉及一种输送至眼球后部用于治疗老年黄斑变性的药物活性剂及其制造方法。

”（三）背景技术1、该部分在技术交底书中起着重要作用，其往往会直接影响到他人对整个技术构思的正确理解及评价，因此发明人应当在该部分给出发明人目前所知的、与本发明构思最接近的现有背景技术；2、背景技术部分通常应当写明三个方面的内容，即：（1）注明背景技术出处，通常可采用给出文献具体出处或指出其属于公知公用情况两种方式；（2）简要说明该背景技术的技术现状，如主要结构或工作原理等；（3）对该背景技术客观地进行评价，指出所存在的主要优缺点等，但切忌采用诽谤性语言；3、该部分不需要写入针对现有技术作出改进的技术手段或技术方案。

示范性举例：“为防止机器内部具有一定压力的液体如润滑油等沿着贯穿机器壳体的旋转轴向机器外部泄露，在该旋转轴穿过机器壳体的部位通常会设置使用压盖填料的轴密封装置。

在中国实用新型专利说明书CNXXXXXXX中公开了一种使用压盖填料的轴密封装置，这种轴密封装置直接在机器壳体上生成填料箱，在该填料箱的另一端上设置了压盖，通过拧紧压盖与填料箱之间的连接件，向置于填料箱与转轴之间的填料施加轴密封力。

在欧洲专利申请公开说明书EPXXXXXXX中也公开了一种使用压盖填料的轴密封装置，这种轴密封装置包括填料箱和两个压盖，其中靠近机器壳体一侧的压盖与填料箱是一体的，而该填料箱与机器壳体是分体的通过螺栓固定在机器壳体上，多个填料并列放置在填料箱和与转轴之间形成的密封空间内，位于填料箱另一端的压盖具有向着密封空间伸出的轴向突出部，从而在拧紧该压盖与填料箱之间的连接件时，向置于填料箱与转轴之间的填料施加轴密封力。

技术交底书撰写该技术应用产品： 术语解释：1、 详细介绍技术背景,并描述已有的与本发明最相近似的实现方案。

杯子作为一个日常用品被频繁使用，现有技术的杯子均只设有能盛放物品的杯体。

现有技术中，杯子的结构如图1所示：杯体北京集佳知识产权代理有限公司广州分公司UNITAL EN ATTORNEYS AT LAW GUANGZ HOU BRANCH2、现有技术的缺点是什么？针对这些缺点，说明本发明的目的。

现有技术的杯子由于只设有杯体，因此，这种杯子在盛放热水时，使用者不能直接握持，直接握持会烫伤，使用者须借助其他物品，才能拿取杯子，使用不便。

本发明的目的是提供一种杯子，能够在杯子盛放热水时方便地拿取杯子而不被烫伤。

3、 本发明技术方案的详细阐述，应该结合示意图进行说明（提供的图应为CAD 软件绘制的dwg 格式）。

本发明的杯子，其基本方案为：包括一杯体，在杯体上设置一隔热垫。

优选方案：为了节约材料，这个隔热垫最好设置成为围绕杯体的一部分，只要能使使用者握持即可。

参见 图2、图3。

优选方案：为了节约材料，这个隔热垫上设有为镂空孔，参见图4。

优选方案：为了方便清洗，这个隔热垫为套状结构，可拆卸地套设在杯体外围。

图2 图3 图44、本发明的关键点和欲保护点是什么？杯体上设置隔热垫。

5、与第1部分最好的现有技术相比，结合本发明的技术方案阐述本发明有何优点。

杯体隔热垫杯体隔热垫镂空孔杯体杯垫本发明由于在杯体上设置有隔热垫，因此，使用者可以通过握持隔热垫拿取杯子，在杯体中盛放热水时，也能方便地拿取杯子，而不会被热水烫伤。

6、针对第3部分中的技术方案，是否还有别的替代方案同样能完成发明目的？在杯体上设置一把手，也能防止手被烫伤。

7、其他有助于专利代理人理解本技术的资料。
