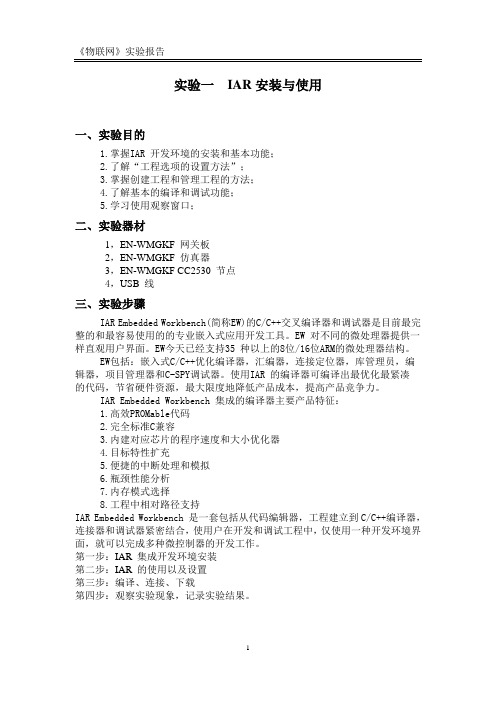

《物联网》实验报告实验一IAR安装与使用----------------------------------------------------------------------------------------------------------------------一、实验目的1.掌握IAR 开发环境的安装和基本功能；2.了解“工程选项的设置方法”；3.掌握创建工程和管理工程的方法；4.了解基本的编译和调试功能；5.学习使用观察窗口；二、实验器材1，EN-WMGKF 网关板2，EN-WMGKF 仿真器3，EN-WMGKF CC2530 节点4，USB 线三、实验步骤IAR Embedded Workbench(简称EW)的C/C++交叉编译器和调试器是目前最完整的和最容易使用的的专业嵌入式应用开发工具。
EW 对不同的微处理器提供一样直观用户界面。
EW今天已经支持35 种以上的8位/16位ARM的微处理器结构。
EW包括：嵌入式C/C++优化编译器，汇编器，连接定位器，库管理员，编辑器，项目管理器和C-SPY调试器。
使用IAR 的编译器可编译出最优化最紧凑的代码，节省硬件资源，最大限度地降低产品成本，提高产品竞争力。
IAR Embedded Workbench 集成的编译器主要产品特征：1.高效PROMable代码2.完全标准C兼容3.内建对应芯片的程序速度和大小优化器4.目标特性扩充5.便捷的中断处理和模拟6.瓶颈性能分析7.内存模式选择8.工程中相对路径支持IAR Embedded Workbench 是一套包括从代码编辑器，工程建立到C/C++编译器，连接器和调试器紧密结合，使用户在开发和调试工程中，仅使用一种开发环境界面，就可以完成多种微控制器的开发工作。
第一步：IAR 集成开发环境安装第二步：IAR 的使用以及设置第三步：编译、连接、下载第四步：观察实验现象，记录实验结果。
四、实验结果按照实验书的步骤，使相关模块的LED按照程序顺利运行发光。
实验成绩实验评阅教师签名简要评语华北科技学院管理学院实验报告册20 实验课程名称： 物联网技术概论实验项目序号： 实验 一实验项目名称： 物联网应用的实证分析与研究实验室名称： ERP 实验室开课学 期： 2012 ——2013 学年第 1 学期授 课 教 师： 苏丽琴实验指导教师： 苏丽琴专 业： 电子商务专业班 级： 电子商务 B10-1姓 名： 黄宏林学 号： 201004064112实验报告实验时间： 2013 年 5月 30 日 7-12节一、实验运行环境Windows，ie浏览器二、实验目的本实验的教学目的是使学生在了解与掌握物联网基本架构、物联网关键技术以及物联网发展现状的基础上，通过对物联网在诸多典型领域应用的深度学习与分析总结，使学生对物联网的应用有真实全面的认识，训练学生运用物联网理论分析解决实际问题的能力，是学生具备物联网应用的基础技能,并使学生对物联网的发展充满信心。
三、实验要求1．要求重点复习物联网架构及物联网关键技术的有关内容；2．回顾物联网在相关领域应用的有关内容；3．尽可能的多登陆有关物联网网站，以便尽快找到特色网站高效完成实验任务。
四、实验内容和步骤（一）开机，打开IE浏览器窗口；（二）按照给定的物联网在相关领域应用的研究内容，在网上充分搜集和查找有关资讯和案例，对所研究对象进行深度了解与分析。
我具体研究的内容是：12.车联网题目基于物联网的车联网研究1 基于物联网的车联网研究的背景1.1车联网的定义：车联网，是指装载在车辆上的电子标签通过无线射频等识别技术，实现在信息网络平台上对所有车辆的属性信息和静、动态信息进行提取和有效利用，并根据不同的功能需求对所有车辆的运行状态进行有效的监管和提供综合服务。
根据中国物联网校企联盟的定义，车联网是由车辆位置、速度和路线等信息构成的巨大交互网络。
通过GPS、RFID、传感器、摄像头图像处理等装置，车辆可以完成自身环境和状态信息的采集；通过互联网技术，所有的车辆可以将自身的各种信息传输汇聚到中央处理器；通过计算机技术，这些大量车辆的信息可以被分析和处理，从而计算出不同车辆的最佳路线、及时汇报路况和安排信号灯周期。
物联网实验报告实验1一、实验目的本次物联网实验的主要目的是深入了解物联网的基本概念和工作原理，通过实际操作和观察，掌握物联网系统中传感器数据采集、传输和处理的基本方法，以及如何实现设备之间的互联互通和远程控制。
二、实验设备和材料1、传感器模块：包括温度传感器、湿度传感器、光照传感器等。
2、微控制器：如 Arduino 或 STM32 开发板。
3、无线通信模块：如 WiFi 模块、蓝牙模块或 Zigbee 模块。
4、执行器：如电机、LED 灯等。
5、电源供应：电池或电源适配器。
6、电脑及相关开发软件。
三、实验原理物联网是通过各种信息传感设备，实时采集任何需要监控、连接、互动的物体或过程等各种需要的信息，与互联网结合形成的一个巨大网络。
其工作原理包括传感器感知物理世界的信息，将这些信息转换为电信号，然后通过微控制器进行处理和编码，再通过无线通信模块将数据传输到云服务器或其他终端设备，最终实现对物理世界的监测和控制。
四、实验步骤1、硬件连接将传感器模块与微控制器的相应引脚连接，确保连接正确无误。
为微控制器和传感器模块提供稳定的电源供应。
将无线通信模块与微控制器连接，设置好通信参数。
2、软件编程在开发软件中编写传感器数据采集的程序，设置采集频率和数据格式。
编写微控制器与无线通信模块之间的数据传输程序，确保数据能够准确无误地发送。
编写云服务器端或接收终端的程序，用于接收和处理传感器数据。
3、系统调试上传程序到微控制器，观察传感器数据的采集和传输是否正常。
通过云服务器或接收终端查看数据，检查数据的准确性和完整性。
对出现的问题进行排查和调试，直至系统稳定运行。
4、功能测试改变实验环境的温度、湿度、光照等条件，观察传感器数据的变化和传输情况。
通过远程控制终端发送指令，控制执行器的动作，如点亮 LED 灯或驱动电机。
五、实验结果与分析1、传感器数据采集结果温度传感器采集的数据在一定范围内波动，与实际环境温度变化基本相符。
物联网实训心得体会【篇一：物联网实验总结报告】实验报告一、实验目的了解125khz物联网射频卡的相关概念以及制作过程和相关的工艺过程；rf卡公交收费系统设计过程和整体思路的掌握，rf卡在整个工作中的工作情况。
从而形成对整个rfid卡在生活中的应用有大致的整体概念。
二、实验内容1、对我们平时生活中使用的rfid卡生产过程的了解和生产工艺及工作原理的了解。
2、了解125khz物联网射频卡的相关概念；掌握会使用仿真软件将程序拷贝进入实验箱中进行刷卡操作，和对源代码的理解和掌握。
3、了解rf卡公交收费系统设计过程以及对实验源代码的掌握和操作，rf卡在整个工作中的工作情况。
三、实验过程1、第一天主要听老师讲授射频卡在市场上的发展过程，技术优点，市场应用前景和巨大的发展潜力，以及在生产生活中的各个方面的应用，以及我们国家这方面的发展状况和前景。
然后参观了整个射频卡的生产过程，了解了其中对生产工艺的要求。
2、125khz物联网射频卡应用—门禁系统啊：③、设计目标：通过rfid技术，验证电子钥匙（射频门禁卡）的合法性，控制电子门锁的开启；对射频门禁卡信息进行管理；对用户信息进行管理。
同时记录出入信息作为考勤管理. 实现自动，安全的射频门禁管理目标。
该门禁系统的设计目的是实现人员出入控制、考勤数据采集、数据统计和信息查询过程的自动化；方便人员进出开锁与报到，方便管理人员统计、考核实验室人员出勤情况。
④、em4100射频卡介绍：em4100(原名h4100)是一款用于rf只读收发器的cmos集成电路。
这个芯片通过放置于电磁场中的外部线圈获得电源，同时从线圈的一端得到运行时使用的主时钟。
通过开启和关闭调制电流的方式，芯片可以把工厂预编程的64bit标签信息返回给阅读器。
通过激光熔断集成电路内部多晶硅连接的方式，可以为每一个芯片编程一个唯一的识别码。
em4100提供多种选项定义编码类型和数据速率。
编码数据bit的发送速率可以是64， 32或者 16个载波周期；数据编码方式可以是曼切斯特编码，双相编码或者相移键控。
第1篇一、实验目的本次实验旨在让学生深入了解物联网（Internet of Things，IoT）的概念、技术架构、核心组件及其应用场景。
通过实验操作，使学生掌握物联网的基本原理和开发流程，提高学生的动手实践能力和创新意识。
二、实验环境1. 硬件环境：- Raspberry Pi 3- NodeMCU模块- 温湿度传感器（DHT11）- LED灯- USB线- 电源适配器2. 软件环境：- Raspberry Pi操作系统（如Raspbian）- NodeMCU固件- MQTT协议客户端（如MQTT.js）三、实验内容1. 搭建物联网硬件平台（1）将NodeMCU模块连接到Raspberry Pi的GPIO接口。
（2）将温湿度传感器连接到NodeMCU模块的GPIO接口。
（3）将LED灯连接到NodeMCU模块的GPIO接口。
（4）为Raspberry Pi安装NodeMCU固件。
2. 编程实现物联网功能（1）编写NodeMCU代码，读取温湿度传感器的数据。
（2）使用MQTT协议客户端将读取到的数据发送到MQTT服务器。
（3）编写客户端代码，订阅MQTT服务器上的数据，并控制LED灯的亮灭。
3. 实验结果与分析（1）当温湿度传感器检测到温度或湿度超过设定阈值时，LED灯会亮起，提示用户注意。
（2）客户端可以实时接收传感器数据，并根据需求进行相应的处理。
四、实验步骤1. 硬件连接（1）将NodeMCU模块插入Raspberry Pi的GPIO接口。
（2）将温湿度传感器连接到NodeMCU模块的GPIO接口。
（3）将LED灯连接到NodeMCU模块的GPIO接口。
2. 安装NodeMCU固件（1）在Raspberry Pi上安装Raspbian操作系统。
（2）下载NodeMCU固件。
（3）使用`nvm`工具安装NodeMCU固件。
3. 编写NodeMCU代码（1）编写代码读取温湿度传感器数据。
（2）使用MQTT协议客户端将数据发送到MQTT服务器。
竭诚为您提供优质文档/双击可除物联网技术与应用实验报告篇一：物联网实验报告物联网中的RFID技术实验实验题目：RFID技术实验姓名：学号：学院：专业：年级姜宇栋20XX00800098机电与信息工程学院电子信息科学与技术20XX级20XX年12月6日1实验总体方案1.1实验目的1）掌握读卡器与网关的连接，熟悉无源标签（也称无源卡片、无源卡）的写操作。
2）掌握标签读取，理解网关通过Rs232串口与计算机连接，并在计算机上通过串口读取标签信息。
1.2实验设备1）感知RF2平台内的hF读卡器1台，Iso1443A标签1个，网关主板1块，电源1个，连接线1个。
2）感知RF2平台内的hF读卡器1台或uhF读卡器1台，Iso1443A或Iso15693或epcgen2标签若干个，网关主板1块，电源2个，连接线1个，uhF天线1个，RFID演示软件。
1.3实验原理RFID是射频识别技术，利用射频信号通过空间耦合（交变磁场或电磁场）实现无接触信息传递并通过所传递的信息达到识别目的。
RFID较其他技术明显的优点是电子标签和阅读器无需接触便可完成识别。
射频识别技术改变了条形码依靠“有形”的一维或二维几何图案来提供信息的方式，通过芯片来提供存储在其中的数量巨大的无形信息。
1、RFID系统由五个组件构成，包括：传送器、接收器、微处理器、天线、标签。
（1）、传送器、接收器和微处理器通常都封装在一起，又称为阅读器，阅读器是RFID系统最重要也是最复杂的一个组件。
因其工作模式一般是主动向标签询问标识信息，所以有时又被称为询问器（Interrogator）。
下图显示不同类型的阅读器。
阅读器可以通过标准网口、Rs232串口或usb接口同主机相连，通过天线同RFID标签通信。
有时为了方便，阅读器和（2）、天线以及智能终端设备会集成在一起形成可移动的手持式阅读器。
天线同阅读器相连，用于在标签和阅读器之间传递射频信号。
阅读器可以连接一个或多个天线，但每次使用时只能激活一个天线。
第1篇一、实验背景随着信息技术的飞速发展，物联网技术逐渐成为我国新一代信息技术的重要组成部分。
物联网（Internet of Things，简称IoT）是指通过信息传感设备，将各种物品连接到网络上进行信息交换和通信，以实现智能化识别、定位、追踪、监控和管理的一种网络技术。
本实验旨在让学生深入了解物联网的基本原理、关键技术及其实际应用，培养学生的实践能力和创新意识。
二、实验目的1. 理解物联网的基本概念、发展历程和未来趋势；2. 掌握物联网关键技术，如传感器技术、通信技术、数据处理技术等；3. 熟悉物联网系统开发流程，包括需求分析、系统设计、实现和测试；4. 培养学生的实践能力和创新意识，提高学生的综合素质。
三、实验内容1. 物联网感知层实验：通过搭建一个简单的传感器网络，实现温度、湿度等环境参数的采集和传输。
（1）实验原理：利用DS18B20数字温度传感器采集环境温度，通过单总线通信协议将数据传输到单片机，单片机再将数据发送到上位机。
（2）实验步骤：1）搭建传感器网络，包括DS18B20传感器、单总线通信模块、单片机等；2）编写单片机程序，实现传感器数据采集和通信；3）使用上位机软件（如LabVIEW）接收传感器数据，并实时显示。
2. 物联网网络层实验：利用ZigBee无线通信技术实现节点间的数据传输。
（1）实验原理：ZigBee是一种低功耗、低成本、低速率的无线通信技术，适用于短距离、低速率的数据传输。
（2）实验步骤：1）搭建ZigBee网络，包括协调器、路由器和终端节点；2）编写节点程序，实现数据采集、传输和接收；3）测试网络性能，如传输速率、通信距离等。
3. 物联网应用层实验：开发一个基于物联网的智能家居控制系统。
（1）实验原理：利用物联网技术实现家居设备的远程控制、实时监测等功能。
（2）实验步骤：1）选择智能家居设备，如智能灯泡、智能插座等；2）搭建智能家居控制系统，包括控制器、传感器、执行器等；3）编写控制器程序，实现家居设备的远程控制、实时监测等功能；4）测试系统性能，如设备响应速度、数据准确性等。
