三维集成电路封装技术的研究进展三维集成电路（3D-IC）封装技术的研究进展概述：三维集成电路（3D-IC）作为一种新型的封装技术，已经引起了广泛的关注。

它通过将多个晶片垂直堆叠以及互连，提供了更高的集成度和性能，同时减少了电路尺寸和功耗。

本文将介绍三维集成电路封装技术的研究进展，包括其原理、优势、挑战以及最新的发展。

一、三维集成电路封装技术的原理：三维集成电路封装技术通过将多个晶片以垂直的方式堆叠在一起，实现了不同功能单元的紧密集成。

这种封装方式在垂直方向上提供了更多的连线资源，并且可以大幅度缩短信号传输路径，从而提高系统的性能和速度。

在三维封装中，上下层之间的互连通过穿插在晶片周围的TSV（Through-Silicon Via，硅通孔）实现。

TSV是一种垂直连接技术，通过在晶片上进行空穴或金属填充，使位于不同晶片之间的电路能够相互连接。

二、三维集成电路封装技术的优势：1. 更高的集成度：通过垂直堆叠多个晶片，三维集成电路封装技术可以在相同尺寸的封装中提供更多的功能单元，从而大幅度提高芯片的集成度。

2. 较低的功耗和延迟：由于信号传输路径更短，三维集成电路封装技术可以降低功耗并减少传输延迟，提高系统的整体性能。

3. 更高的带宽和频率：三维封装中的TSV互连提供了更多的连线资源，可以支持更高的数据传输速率和工作频率。

4. 优化系统面积：三维集成电路封装技术可以减小整个系统的面积，因为堆叠的晶片可以大幅度减小芯片的尺寸。

三、三维集成电路封装技术的挑战：尽管三维集成电路封装技术有诸多优势，但也面临着一些挑战。

以下是一些主要的挑战：1. 温度管理：在三维封装中，不同层之间的热量可能无法有效传导，导致局部热点的形成。

因此，温度管理成为了一个重要的问题，需要采取合适的散热措施。

2. 可靠性和一致性：由于封装中存在多个晶片，在制造过程中需要保证层与层之间的一致性和连接可靠性。

这对于生产商来说是一个挑战，需要严格的工艺控制和质量检测。

硅通孔三维封装技术
硅通孔三维封装技术啊，这可真是个超级厉害的玩意儿！它就像是科技世界里的魔法，让一切都变得那么不可思议！
你知道吗，硅通孔三维封装技术能把各种电子元件紧密地堆叠在一起，就像搭积木一样，一层一层地构建出一个超级复杂又超级高效的系统。

这可不是一般的技术能做到的呀！
它能大大提高芯片的性能和集成度。

想想看，以前的那些设备，体积大不说，性能还一般。

但有了硅通孔三维封装技术，小小的一块芯片就能蕴含巨大的能量，这难道不令人惊叹吗？这就好比是把一个庞大的机器缩小到了一个小小的盒子里，而且功能还更强大了呢！
而且啊，它还能降低成本呢！通过更紧密的封装，减少了材料的使用，同时也提高了生产效率。

这不是一举两得吗？这就好像我们平时买东西，花更少的钱却能买到更好的东西，谁不喜欢呢？
它还为各种新兴技术的发展提供了强大的支持。

比如人工智能、物联网等等，没有硅通孔三维封装技术，这些技术能发展得这么快吗？肯定不能啊！
硅通孔三维封装技术的发展前景也是无比广阔啊！随着科技的不断进步，它肯定还会有更多更神奇的应用。

它就像是一个无尽的宝藏，等待着我们去挖掘，去探索。

难道我们不应该为这样的技术感到兴奋和自豪吗？它真的是太了不起了！我相信，在未来，硅通孔三维封装技术一定会给我们的生活带来更多的惊喜和改变，让我们一起期待吧！。

三维集成电路封装技术的发展与应用随着科技的不断进步，电子设备的功能越来越强大，体积却越来越小。

这一切都离不开集成电路的发展，而三维集成电路封装技术的应用则是推动整个行业向前发展的重要一环。

本文将探讨三维集成电路封装技术的发展与应用。

一、三维集成电路封装技术的发展历程三维集成电路封装技术是指将多个芯片堆叠在一起，通过垂直连接技术实现芯片之间的互联。

这种封装技术的出现，为电子设备的体积和性能提供了新的解决方案。

三维集成电路封装技术的发展经历了几个重要的阶段。

最早的阶段是通过晶圆间互联技术实现的二维封装，这种封装方式虽然能够实现多个芯片的互联，但由于晶圆间的连接距离较远，导致信号传输速度较慢。

为了解决这个问题，人们开始研究垂直封装技术，即将芯片堆叠在一起，通过垂直连接实现芯片之间的互联。

这种封装方式大大提高了信号传输速度，但也带来了新的问题，如热管理和可靠性等。

随着技术的不断进步，三维集成电路封装技术逐渐成熟。

目前，已经有了多种不同的三维封装技术，如TSV（Through-Silicon Via）封装、硅互联封装和芯片层间互联封装等。

这些封装技术在不同的应用场景下，具有各自的优势和适用性。

二、三维集成电路封装技术的应用领域三维集成电路封装技术的应用领域非常广泛。

首先，它在移动设备领域发挥了重要作用。

如今的智能手机和平板电脑越来越薄，但功能却越来越强大。

这得益于三维封装技术的应用，使得更多的芯片能够被集成在一个更小的空间内，从而实现了更高的性能和更低的功耗。

其次，三维集成电路封装技术在大数据处理和云计算领域也有广泛的应用。

随着数据量的不断增加，传统的二维封装已经无法满足高速数据传输的需求。

而三维封装技术的应用，则可以提供更高的带宽和更低的延迟，从而提升数据处理的效率。

此外，三维集成电路封装技术还在人工智能和物联网等领域发挥着重要作用。

在人工智能领域，深度学习算法的广泛应用导致了更高的计算需求，而三维封装技术则可以提供更大的计算能力。

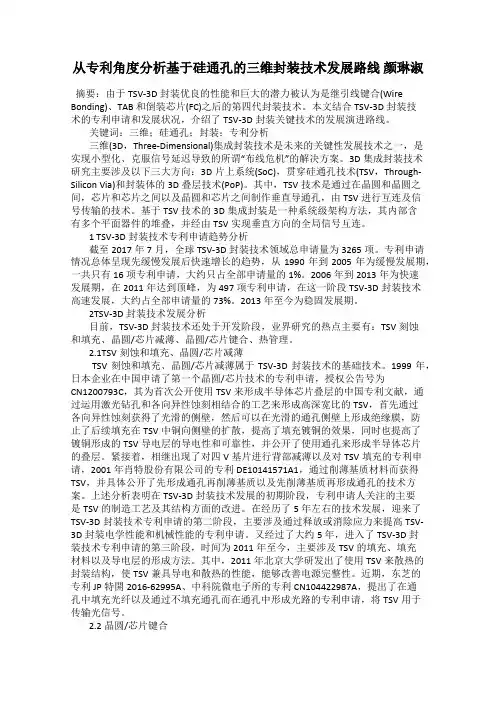

从专利角度分析基于硅通孔的三维封装技术发展路线颜琳淑摘要：由于TSV-3D封装优良的性能和巨大的潜力被认为是继引线键合(Wire Bonding)、TAB 和倒装芯片(FC)之后的第四代封装技术。

本文结合TSV-3D封装技术的专利申请和发展状况，介绍了TSV-3D封装关键技术的发展演进路线。

关键词：三维；硅通孔；封装；专利分析三维(3D，Three-Dimensional)集成封装技术是未来的关键性发展技术之一，是实现小型化、克服信号延迟导致的所谓“布线危机”的解决方案。

3D集成封装技术研究主要涉及以下三大方向：3D片上系统(SoC)，贯穿硅通孔技术(TSV，Through-Silicon Via)和封装体的3D叠层技术(PoP)。

其中，TSV技术是通过在晶圆和晶圆之间，芯片和芯片之间以及晶圆和芯片之间制作垂直导通孔，由TSV进行互连及信号传输的技术。

基于TSV技术的3D集成封装是一种系统级架构方法，其内部含有多个平面器件的堆叠，并经由TSV实现垂直方向的全局信号互连。

1 TSV-3D封装技术专利申请趋势分析截至2017年7月，全球TSV-3D封装技术领域总申请量为3265项。

专利申请情况总体呈现先缓慢发展后快速增长的趋势，从1990年到2005年为缓慢发展期，一共只有16项专利申请，大约只占全部申请量的1%。

2006年到2013年为快速发展期，在2011年达到顶峰，为497项专利申请，在这一阶段TSV-3D封装技术高速发展，大约占全部申请量的73%。

2013年至今为稳固发展期。

2TSV-3D封装技术发展分析目前，TSV-3D封装技术还处于开发阶段，业界研究的热点主要有：TSV刻蚀和填充、晶圆/芯片减薄、晶圆/芯片键合、热管理。

2.1TSV刻蚀和填充、晶圆/芯片减薄TSV刻蚀和填充、晶圆/芯片减薄属于TSV-3D封装技术的基础技术。

1999年，日本企业在中国申请了第一个晶圆/芯片技术的专利申请，授权公告号为CN1200793C，其为首次公开使用TSV来形成半导体芯片叠层的中国专利文献，通过运用激光钻孔和各向异性蚀刻相结合的工艺来形成高深宽比的TSV，首先通过各向异性蚀刻获得了光滑的侧壁，然后可以在光滑的通孔侧壁上形成绝缘膜，防止了后续填充在TSV中铜向侧壁的扩散，提高了填充镀铜的效果，同时也提高了镀铜形成的TSV导电层的导电性和可靠性，并公开了使用通孔来形成半导体芯片的叠层。

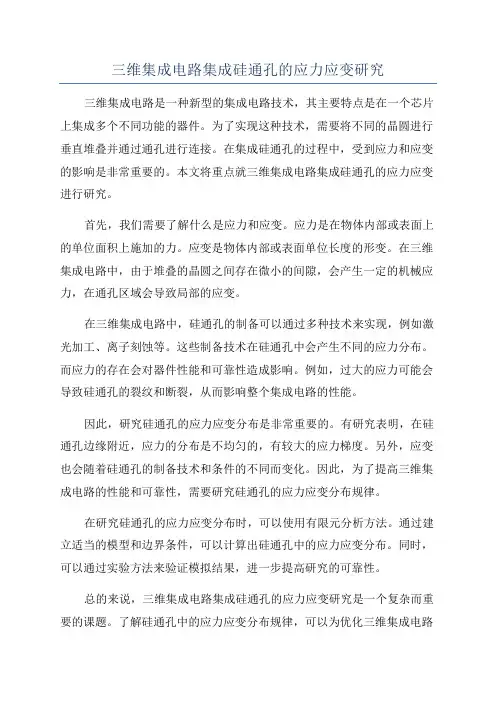

三维集成电路集成硅通孔的应力应变研究三维集成电路是一种新型的集成电路技术，其主要特点是在一个芯片上集成多个不同功能的器件。

为了实现这种技术，需要将不同的晶圆进行垂直堆叠并通过通孔进行连接。

在集成硅通孔的过程中，受到应力和应变的影响是非常重要的。

本文将重点就三维集成电路集成硅通孔的应力应变进行研究。

首先，我们需要了解什么是应力和应变。

应力是在物体内部或表面上的单位面积上施加的力。

应变是物体内部或表面单位长度的形变。

在三维集成电路中，由于堆叠的晶圆之间存在微小的间隙，会产生一定的机械应力，在通孔区域会导致局部的应变。

在三维集成电路中，硅通孔的制备可以通过多种技术来实现，例如激光加工、离子刻蚀等。

这些制备技术在硅通孔中会产生不同的应力分布。

而应力的存在会对器件性能和可靠性造成影响。

例如，过大的应力可能会导致硅通孔的裂纹和断裂，从而影响整个集成电路的性能。

因此，研究硅通孔的应力应变分布是非常重要的。

有研究表明，在硅通孔边缘附近，应力的分布是不均匀的，有较大的应力梯度。

另外，应变也会随着硅通孔的制备技术和条件的不同而变化。

因此，为了提高三维集成电路的性能和可靠性，需要研究硅通孔的应力应变分布规律。

在研究硅通孔的应力应变分布时，可以使用有限元分析方法。

通过建立适当的模型和边界条件，可以计算出硅通孔中的应力应变分布。

同时，可以通过实验方法来验证模拟结果，进一步提高研究的可靠性。

总的来说，三维集成电路集成硅通孔的应力应变研究是一个复杂而重要的课题。

了解硅通孔中的应力应变分布规律，可以为优化三维集成电路的设计和制备过程提供重要的参考依据。

希望未来能够开展更深入的研究，推动三维集成电路技术的发展。

以硅通孔为核心的集成电路三维封装技术及应用1.引言1.1 概述在本篇长文中，我们将重点探讨以硅通孔为核心的集成电路三维封装技术及其应用。

集成电路作为现代电子技术的基石，其不断的发展和进步已经推动了信息技术的革新和突破。

然而，传统的二维封装技术已经无法满足日益增长的电子产品对于更高性能和更小尺寸的需求。

硅通孔作为一种新型的封装技术，不仅具有较传统封装技术更高的集成度，而且还能有效解决电子设备在高功率和高频环境下的散热和干扰问题。

硅通孔就是通过在硅片上打洞，并填充导电材料，实现电气和热气的通信。

相比于传统的封装技术，硅通孔能够在垂直方向上实现不同功能的组合，大大提高了电路的集成度和性能。

本文主要将从硅通孔的概念和原理以及制备方法和技术两个方面进行详细介绍。

首先，我们将深入探讨硅通孔的概念和原理，包括硅通孔的结构特点、基本原理以及工作原理。

其次，我们将详细介绍硅通孔的制备方法和技术，包括光刻、湿法刻蚀、电解刻蚀等方法。

通过对这些方法的比较和分析，我们将为读者提供选择合适制备方法的依据。

最后，我们将总结硅通孔集成电路封装技术的优势和应用前景。

在结论部分，我们将重点分析硅通孔集成电路封装技术相比传统封装技术的优势，如更高的集成度、更好的散热性能等。

此外，我们还将展望硅通孔集成电路封装技术的应用前景，包括在电子消费品、通信设备、航空航天等领域的广泛应用。

通过本文的详细阐述，相信读者们将能够更全面地了解以硅通孔为核心的集成电路三维封装技术及其应用。

同时，本文也将为相关领域的研究人员和工程师提供一定的借鉴和参考，推动这一新兴封装技术的发展和应用。

1.2文章结构本文将以硅通孔为核心，探讨集成电路三维封装技术及其应用。

文章分为引言、正文和结论三个部分。

引言部分概述了本文的主题内容，即以硅通孔为核心的集成电路三维封装技术及应用。

本文将介绍硅通孔的概念和原理，以及制备方法和技术。

正文部分将着重介绍硅通孔的概念和原理。

首先，我们将解释什么是硅通孔，以及它在集成电路封装中起到的作用。

三维集成电路（3D IC）中硅通孔（TSV）链路的多场分析三维集成电路（3D IC）中硅通孔（TSV）链路的多场分析引言：随着电子技术的不断发展，集成电路的功能越来越复杂，对于电路板的布局和连接的要求也越来越高。

传统的2D集成电路已经面临着功耗、散热和信号传输等问题，为了克服这些问题，人们提出了3D集成电路（3D IC）的概念。

3D IC通过垂直堆叠多层芯片来实现更高的集成度和性能。

而硅通孔（TSV）链路作为3D IC中芯片间的关键连接组件，受到了广泛关注。

本文将对TSV链路进行多场分析，探讨其在3D IC中的性能和优化方法。

1. TSV链路的结构与工作原理TSV链路是一种通过在不同芯片间钻孔并填充导电材料的技术，用于实现芯片间的电信号传输和能量供应。

典型的TSV链路结构包括导电填充物、绝缘层以及TSV孔的孔壁。

TSV链路的工作原理是通过导电填充物提供电信号和能量传输的路径，而绝缘层则用于隔离相邻的TSV链路。

2. TSV链路的挑战与问题尽管TSV链路在3D IC中起到了关键的作用，但是它也带来了一些挑战与问题。

首先，TSV孔的填充过程需要解决填充物与孔壁之间的黏附性和填充度的问题。

其次，在高频电信号传输方面，TSV链路可能会引起信号的损耗和噪声，从而影响系统性能。

另外，由于3D IC中芯片的堆叠密度较高，TSV链路的散热问题也不可忽视。

3. TSV链路的多场分析方法为了解决上述问题，人们利用电磁场理论、热传导理论和机械力学理论等多场分析方法对TSV链路进行研究。

在电磁场方面，可以通过研究TSV链路的等效电路模型和传输线理论来分析电信号的传输损失和噪声问题。

在热传导方面，可以通过模拟TSV链路的热传导路径和热源来分析散热性能。

在机械力学方面，可以分析TSV链路在机械应力下的稳定性和可靠性。

4. TSV链路的优化方法为了提高TSV链路的性能，人们提出了一系列的优化方法。

例如，在TSV孔填充过程中可以选择合适的填充材料和填充工艺，以提高填充度和黏附性。

三维集成电路封装的TSV技术1.引言三维集成电路（3D IC）和基于硅介质的2.5D集成电路具有低功耗、性能高、高功能集成度[1–4]等优点，被认为是克服摩尔定律局限性的重要电路。

为实现3D 和2.5D芯片集成，需要几个关键技术，如硅通孔（TSV）、晶片减薄处理以及晶圆/芯片粘接等。

TSV技术具有缩短互连路径和缩小封装尺寸的优点，因此被认为是3D集成的核心。

在3D和2.5D芯片集成过程中，TSV工艺可分为三种类型。

当TSV工艺在CMOS工艺进行之前完成时，工艺进程定义为“通孔优先（via first）”；当TSV工艺在CMOS工艺进行中完成时，CMOS中间工艺和后道工艺只能在TSV工艺完成后制作；当TSV在完成CMOS过程后进行时，工艺进程定义为“通孔收尾（via last）”，在已进行CMOS工艺后的衬底正面或背面进行TSV工艺。

选择TSV作为最终方案是在半导体行业最终应用要求。

TSV技术已被开发用于许多应用领域，如MEMS、移动电话、CMOS图像传感器（CIS）、生物应用程序设备和存储器等。

人们对TSV工艺进行了大量研究。

目前，由于制造成本相对较高，TSV在三维集成电路和先进封装应用中尚未普遍实现[5,6]。

本文将介绍当TSV制作直径较小、纵横比较高时，TSV的相关重要制造过程及相关失效模式。

此外，TSV制备有许多重要过程，包括深层反应离子蚀刻（DRIE）、介电层衬底、阻挡层和种晶层、填充、化学机械抛光（CMP）和Cu暴露过程，上述关键技术将在下面详细介绍。

2.TSV刻蚀技术TSV蚀刻是3D集成技术中的关键制造工艺，而广泛使用的Bosch工艺是深硅蚀刻的首选。

Bosch蚀刻工艺的高蚀刻速率为5~10 μm/min，对光刻胶的刻蚀选择性为50-100，甚至对于氧化层掩膜高达200。

该过程通过以下步骤执行：(1)利用六氟化硫作为等离子体刻蚀剂进行硅刻蚀；(2)与C4F8等离子体气体结合，生成质量良好的钝化膜，以防止下一刻蚀步骤中的横向效应；(3)利用六氟化硫作为等离子体刻蚀剂，对掩蔽层和Si进行进一步的离子轰击定向刻蚀，以形成一个较深的刻蚀深度。

晶方科技深度解析CIS铸就晶圆级封装龙头，蓄力车载加速增长1. 传感器封测龙头，聚焦晶圆级先进封装技术1.1 公司概况：专注高端封装，具有领先的TSV工艺国内稀缺的晶圆级封测龙头公司，专注高端封装。

晶方科技为国内晶圆级封测龙头，为大陆首家、全球第二大，能为影像传感芯片提供晶圆级芯片尺寸封装（WLCSP）量产服务的专业高端封测服务商，同时具备8英寸、12英寸晶圆级芯片尺寸封装技术量产能力。

公司在成立之初，就获得了Shellcase的ShellOP和 ShellOC等晶圆级芯片尺寸封装技术的技术支撑，并得到Shellcase技术许可，引进这两项技术后，公司对先进封装技术进行消化吸收，成功研发拥有自主知识产权的超薄晶圆级芯片封装技术、MEMS和LED晶圆级芯片封装技术，成功地将WLCSP封装的应用领域扩展至MEMS和LED。

目前晶方拥有全球最大的12英寸CSP封装产线，在晶圆级封装领域取得先发优势。

公司主要客户包括豪威、格科微，索尼、思特威、晶电、汇顶科技等传感器领域国际企业。

丰富的技术积累以及技术商业化应用经验。

晶方科技（前身为苏州晶方半导体科技）成立于2005年6月，成立时便获得了股东EIPAT提供的晶圆级芯片尺寸封装ShellOP和ShellOC技术授权，为中国大陆最早获得该项技术许可的公司，并于2006年建立了中国大陆第一个晶圆级封装工厂。

公司采用的晶圆级芯片尺寸封装能更好满足产品“短、小、轻、薄”的需求，依靠技术优势快速打入市场，并在手机摄像头领域实现规模化量产，在2007年3月，豪威成为公司股东并给予大量订单，公司在完成豪威订单的过程中进一步实现了其封装技术的进步和突破。

公司2013年顺利建成全球第一条12英寸传感器用硅通孔晶圆级先进封装量产线进一步扩大全球领先优势，并于2014年成功在上交所挂牌上市。

同年公司收购智瑞达电子，其为德国半导体制造商奇梦达的苏州封测工厂，将业务延伸至汽车影像传感器封装领域。

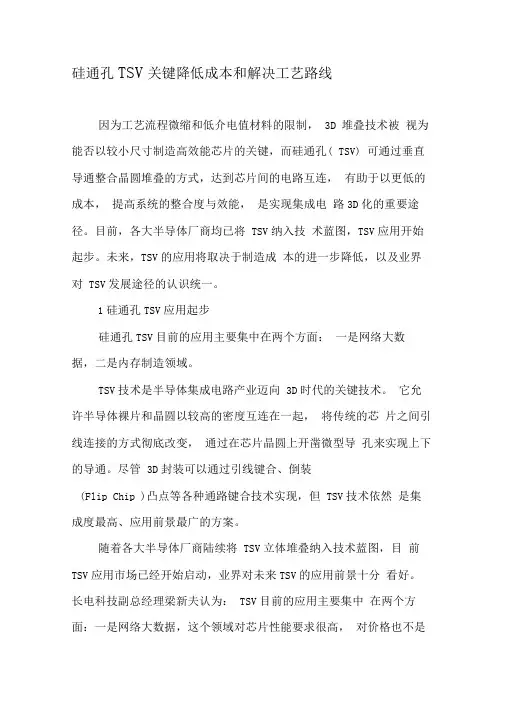

硅通孔TSV关键降低成本和解决工艺路线因为工艺流程微缩和低介电值材料的限制，3D 堆叠技术被视为能否以较小尺寸制造高效能芯片的关键，而硅通孔( TSV) 可通过垂直导通整合晶圆堆叠的方式，达到芯片间的电路互连，有助于以更低的成本，提高系统的整合度与效能，是实现集成电路3D化的重要途径。

目前，各大半导体厂商均已将TSV纳入技术蓝图，TSV应用开始起步。

未来，TSV的应用将取决于制造成本的进一步降低，以及业界对TSV发展途径的认识统一。

1硅通孔TSV应用起步硅通孔TSV目前的应用主要集中在两个方面：一是网络大数据，二是内存制造领域。

TSV技术是半导体集成电路产业迈向3D时代的关键技术。

它允许半导体裸片和晶圆以较高的密度互连在一起，将传统的芯片之间引线连接的方式彻底改变，通过在芯片晶圆上开凿微型导孔来实现上下的导通。

尽管3D封装可以通过引线键合、倒装(Flip Chip )凸点等各种通路键合技术实现，但TSV技术依然是集成度最高、应用前景最广的方案。

随着各大半导体厂商陆续将TSV立体堆叠纳入技术蓝图，目前TSV应用市场已经开始启动，业界对未来TSV的应用前景十分看好。

长电科技副总经理梁新夫认为：TSV目前的应用主要集中在两个方面：一是网络大数据，这个领域对芯片性能要求很高，对价格也不是很敏感；二是内存制造领域，这个领域不断追求更大的存储容量。

市场调研机构Yole Developpement 先进封装部市场暨技术分析师Lionel Cadix 指出，3D IC通常使用TSV技术来堆栈内存和逻辑IC ，预计此类组件将快速成长；预计到2017 年应用TSV 封装的3D IC或3D-WLCSP平台的产品产值可望增长到400亿美元，占整个半导体市场的9%。

2推进低成本方案是关键相比其他解决方案成本更高，是阻碍TSV发展和实际应用的主因之一。

TSV虽然已经得到部分应用，无可否认仍然存在诸多不完善之处，这包括制造成本的降低、技术工艺的完善以及业界对其发展路径认识的统一。

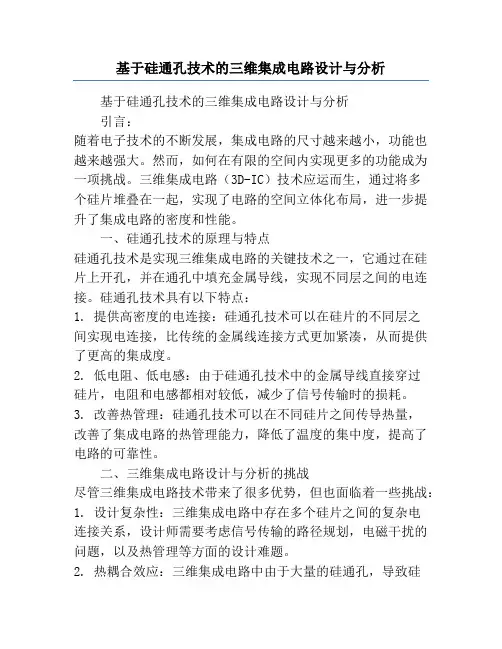

基于硅通孔技术的三维集成电路设计与分析基于硅通孔技术的三维集成电路设计与分析引言：随着电子技术的不断发展，集成电路的尺寸越来越小，功能也越来越强大。

然而，如何在有限的空间内实现更多的功能成为一项挑战。

三维集成电路（3D-IC）技术应运而生，通过将多个硅片堆叠在一起，实现了电路的空间立体化布局，进一步提升了集成电路的密度和性能。

一、硅通孔技术的原理与特点硅通孔技术是实现三维集成电路的关键技术之一，它通过在硅片上开孔，并在通孔中填充金属导线，实现不同层之间的电连接。

硅通孔技术具有以下特点：1. 提供高密度的电连接：硅通孔技术可以在硅片的不同层之间实现电连接，比传统的金属线连接方式更加紧凑，从而提供了更高的集成度。

2. 低电阻、低电感：由于硅通孔技术中的金属导线直接穿过硅片，电阻和电感都相对较低，减少了信号传输时的损耗。

3. 改善热管理：硅通孔技术可以在不同硅片之间传导热量，改善了集成电路的热管理能力，降低了温度的集中度，提高了电路的可靠性。

二、三维集成电路设计与分析的挑战尽管三维集成电路技术带来了很多优势，但也面临着一些挑战：1. 设计复杂性：三维集成电路中存在多个硅片之间的复杂电连接关系，设计师需要考虑信号传输的路径规划，电磁干扰的问题，以及热管理等方面的设计难题。

2. 热耦合效应：三维集成电路中由于大量的硅通孔，导致硅片之间的热耦合效应，可能引起温度不均匀分布，进而影响电路性能和可靠性。

3. 测试和封装难题：三维集成电路的测试和封装也面临着挑战，如如何对多层硅片进行测试，如何实现层与层之间的封装等。

三、三维集成电路设计与分析的方法与实践为了克服三维集成电路设计与分析中的挑战，设计师需要采用一系列的方法与实践：1. 电连接规划：根据硅通孔的位置和设计需求，合理规划电连接路径，同时避免信号干扰。

2. 热设计与管理：通过优化硅片的布局、通孔的分布以及导热层的设计，实现热管理，提高电路的可靠性。

3. 电磁兼容性分析：通过仿真工具对电磁兼容性进行分析，提前发现潜在的干扰问题，改进设计。

三维集成电路中硅通孔电源分配网络分析与设计三维集成电路中硅通孔电源分配网络分析与设计1.引言三维集成电路（3DIC）是一种将多层晶体片垂直整合在一起的封装技术，其具有高密度、低功耗和高性能的优势。

然而，3DIC中通孔电源分配网络的设计是一个复杂的问题，特别是硅通孔的能力和效果，对电路的功能性和可靠性有重要影响。

本文旨在分析和设计3DIC中的硅通孔电源分配网络，以提高电路的性能和可靠性。

2.硅通孔电源分配网络的分析2.1 通孔电源的作用通孔电源在3DIC中起到将电流从一个层转移到另一个层的作用。

通过通孔电源，各层中的电路模块可以得到稳定的供电。

2.2 硅通孔的特点硅通孔是3DIC中常用的通孔类型，其通过硅层连接各层的电源。

硅通孔具有较高的导电能力和可靠性，并且可以实现不同电源层之间的连接。

3.硅通孔电源分配网络的设计3.1 电源分级设计在设计硅通孔电源分配网络时，首先需要进行电源分级设计。

根据各层电路的功耗需求和电源噪声要求，将电源分为不同的级别。

通过确定每个级别的电源点和电源路径，可以有效地供电各层电路。

3.2 通孔位置的优化设计通孔的位置对电路的性能和可靠性有重要影响。

在硅通孔的设计中，需要考虑通孔位置的布局和连接路径的最优化。

通过优化通孔的位置和连接路径，可以减少电源噪声和供电路径的阻抗，提高电路的性能和可靠性。

3.3 通孔直径的设计通孔直径的设计也是硅通孔电源分配网络中的重要考虑因素之一。

通孔直径的大小会影响通孔的导电能力和阻抗。

通过合理地设计通孔的直径，可以实现稳定的供电和低阻抗的连接。

4.案例分析针对一个三层3DIC电路，我们设计了硅通孔电源分配网络，并进行了仿真分析。

通过优化通孔位置和连接路径，我们减少了电源噪声和供电路径的阻抗，提高了电路的性能和可靠性。

5.总结本文分析了3DIC中硅通孔电源分配网络的设计问题，并提出了电源分级设计、通孔位置的优化设计和通孔直径的设计等方法。

通过合理地设计硅通孔电源分配网络，可以提高电路的性能和可靠性，为3DIC技术的发展提供有力支持。
