PT二次电压回路汇总

电气工程与自动化"Di/oqi Gongcheng yu Zidonghua220kV典型双母线接线倒闸操作中PT二次回路反充电分析邹明浩（广东电网有限责任公司梅州供电局，广东梅州514000）摘要:在某次运行人员倒母操作中，母线侧隔离开关因二次辅助接点行程转换不到位，使PT二次电压回路异常并列，在断开母联断路器时,PT二次侧向一次侧反充电,导致保护误动，全站失压。

针对这起事件，详细分析了220kV典型双母线接线倒 闸操作中PT二次回路异常并列导致的反充电问题，并双母线接线的倒闸操作流程了及建议。

关键词:220kV双母线接线;倒闸操作；PT二次回路;反充电0引言220k V双母线接线作为最常见、最经典的接线方式，存在着倒闸操作过程中断开母联开关时因PT二次回路异常并列反充电，并及人身安全的，因，双母线接线倒闸操作程，电事的，对保障电网的全运行具有1故障实例2017年2月15日，云南玉溪供电局220kV江川变电站计划开展220kV宝江甲线#2母线侧2522隔离开关：工作。

运行人员在将220kV#2母线转到#1母线运行时,220kV线#2母线侧2542隔离开关因辅助接点行程转换不到位，使220kV#1-#2母线PT二次电压回路异常并列,在断开220kV母联212断路器时，形成PT二次侧向一次侧反充电回路，导致运行中的PT二次侧开关闸,220kV 误动，开220kV线254断路器、220kV 线253断路器，220kV线251断路器，因220kV线一、二保护离保护动作，跳开220kV线251断路器，最导致全站失压。

2220kV典型双母线接线方式的PT二次电压切换回路220kV典型双母线接线方式下的线路保护、计量等二次电压回路的电压母线PT电压器）提供。

当220kV双母线保常运行方式时，母线上所带PT 的二次电压，PT二次电压开关，PT 一次侧隔离开关的动电器的常开接点，供一电压小母线。

隔线路保护电压小母线上引出电压，隔开关操作电压切换双位电器的常开接点（注：电压切换双位电器母线侧隔离开关的辅助常开以及常闭接点控制）后，经保护屏的交电压输入开关，为保护供电压输入。

关于PT-CT二次回路接地-等电位-反措————————————————————————————————作者：————————————————————————————————日期：电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。

2、公用电压互感器的二次回路只允许在控制室内有一点接地。

3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。

4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。

电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。

接地点设在直接连接的保护屏端子排外侧端子。

【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。

2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。

【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。

3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。

关于接地：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。

2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。

接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。

4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

互感器二次回路压降的产生及测量和计算、解决办法作者：郑宏郑壮来源：《电子技术与软件工程》2013年第20期摘要计量装置的准确与否，是与国家电网、国民经济健康发展息息相关的，本文介绍PT 二次回路电压降产生原因、电压降测量方法及其工作原理，采取切实有效的措施，才能使得计量装置更加准确。

【关键词】PT二次电压降工作原理计量装置准确与否，是电力系统电费能否正确结算的关键，事关电力发展与社会进步的头等大事。

电力这个特殊商品，产、供、销同时完成，计量装置准确程度，决定了产品价值的高低和再生产的能力。

1 PT二次压降测量工作的重要性认识电能计量准确与否，关系到电力工业生产的经济效益及技术经济指标监督考核工作的正常开展。

因此，合理计费、降低损耗、节约能源，提高劳动生产率，都有赖于电能计量准确度的提高。

电能计量装置（尤其是电网关口电能计量装置）的计量准确性，是涉及电业单位经济效益的重要环节，随着电网对经济效益更趋重视以及分时电量考核的实施，对电能计量的准确性提出了更高的要求。

由电压互感器二次侧到电能表端子之间二次回路线路的电压降（简称为PT二次电压降），将导致电压量测量产生偏差。

PT二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差。

作为导致电能计量装置综合误差三个重要组成部分之一的PT二次回路电压降问题应引起各发电、供电单位的足够重视。

由数据计算和实践验证得出：PT二次回路电压降过大，是导致电能计量误差增大的关键所在，不解决电压降过大的问题就根本无法实现准确计量。

据不完全调查和实际现场测量结果显示，目前PT二次回路压降是一个“老、大、难”问题，“老”在有了电能计量装置就有了这个问题，可自今仍没有解决；“大”在超差的比例大和误差大，有一半以上的电能计量装置超差，有的超过允许值的几倍甚至几十倍；“难”在改造难，有的PT二次回路把导线截面积增加到16mm2仍没有达到要求。

6KV母线段PT二次回路分析摘要：在6KV母线段上设置了两个PT，主PT#1PT和辅助PT #2PT。

它们都起到了监视母线电压的作用，其中#1PT既可显示线电压也可显示相电压，而#2PT只可显示线电压。

同时#1P带有低电压保护和6KV接地信号继电器，#2PT带有负序和低电压信号继电器。

因此，主PT和辅助PT二次开关跳闸后的影响与处理的方法是不一样的，下面结合二次回路进行分析。

关键词： PT 二次开关跳闸影响1.6KV母线段#1PT和PT #2PT电压监视在#1PT#2PT上都有电压切换把手，通过它我们可以切换电压，用以监视母线电压和绝缘情况。

2.对6KV母线段#1PT二次回路的介绍，#1PT二次侧有两个二次开关SF1、SF2，SF1为星侧开关，SF2为角侧开关。

2.16KV母线段#1PT二次开关SF1掉闸后影响及处理2.1.1 对0.4KV段低电压保护和备自投的影响：从图（1）低电压跳闸回路中可以看出，在0.4KV段低电压保护跳闸回路中串入了备用电源电压监视接点KLV1（2）。

从图2可以看出，KLV1（2）接点监视的是#1、2低厂备变高压侧开关所在母线段的#1PT AB相间的电压，即OBC02（OBD01）段#1PT AB相间的电压（结合图2和图3可以判断出）。

以#1低厂备变高压侧所在6KV母线#1PT为例，当OBC02段#1PT二次开关SF1跳闸，则A630、B630总线将失去电压，图2中KV1失磁，KLV1（2）电压监视接点打开。

从图1可以看出，当KLV1（2）电压监视接点打开，闭锁了0.4KV低电压保护跳闸。

此时如果6KV 1BA（1BB）段故障失电，0.4KV厂用段1CA、1CB（1CC、1CD、1CE）将失电，1CA、1CB（1CC、1CD、1CE）段低电压保护将不跳闸。

由于工作进线开关未跳闸，备用电源将不会自动投入，将造成0.4KV厂用段1CA、1CB（1CC、1CD、1CE）段失电，严重影响机组的安全稳定运行。

据运行经验，PT二次电压回路异常主要集中在下几方面：a)PT二次中性点接地方式异常：N600，b)PT二次、三次绕组在开关场混接：c)PT开口三角电压回路异常：d)PT二次失压。

PT二次接地方式异常表现为二次未接地(虚接)或多点接地。

二次未接地(虚接)除了变电站接地网的原因，更多是由接线工艺引起的。

由于种种原因，接地线是通过螺丝压接与接地小母线和接地网连接。

螺丝松动或压接处锈蚀就会增大接触电阻产生虚接。

这样PT 二次接地相与地网间产生电压，该电压由各相电压不平衡程度和接触电阻决定。

这个电压叠加到保护装臵各相电压上，使各相电压产生幅值和相位变化，引起阻抗元件和方向元件拒动或误动。

．PT二次、三次绕组在开关场混接这里主要是指PT的二次绕组与PT三次绕组接地相在开关场直接联接，由一根电缆芯线接入主控室，这一传统做法的目的在于简化接线。

但在大量使用微机保护的今天，就产生了问题。

一旦开口三角形回路负荷侧发生短路，则使用自产3判方向的微机保护得到的3可能与实际3反向，于是接地保护正方向拒动，反方向误动。

PT二次失压是困扰使用电压保护的经典问题，纠其根本就是各类开断设备(小刀闸、空开、切换继电器、隔离开关辅助触点)性能和二次回路不完善引起的。

a)各类开断设备的接点接触不良，使电压回路断线。

b)各类开断设备的继电特性不好，动作或返回速度有误，使电压回路接通缓慢。

c)保护用电压回路与仪用电压回路混接。

仪用电压回路故障就是保护用电压回路故障，增加了,保护用电压回路的故障机率。

d)保护用电压回路使用三相联动的空开，这样PT二次电压回路单相故障就会引起三相掉闸，扩大了失压范围，使本来可以正常工作的健全相保护也被闭锁。

总之，PT二次失压主要导致失压保护被闭锁(退出运行)，在区外故障时可能误动。

PT二次应该且只能有一点接地。

1)目标是一个变电站无论有多少PT，只能有一个二次接地点，至少要保证有直接电联系的PT(通过N600联接)二次只有一个接地点。

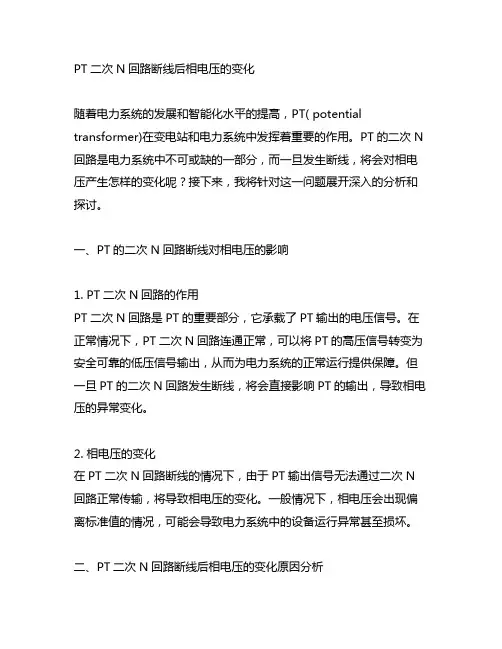

PT二次N回路断线后相电压的变化随着电力系统的发展和智能化水平的提高，PT( potential transformer)在变电站和电力系统中发挥着重要的作用。

PT的二次N 回路是电力系统中不可或缺的一部分，而一旦发生断线，将会对相电压产生怎样的变化呢？接下来，我将针对这一问题展开深入的分析和探讨。

一、PT的二次N回路断线对相电压的影响1. PT二次N回路的作用PT二次N回路是PT的重要部分，它承载了PT输出的电压信号。

在正常情况下，PT二次N回路连通正常，可以将PT的高压信号转变为安全可靠的低压信号输出，从而为电力系统的正常运行提供保障。

但一旦PT的二次N回路发生断线，将会直接影响PT的输出，导致相电压的异常变化。

2. 相电压的变化在PT二次N回路断线的情况下，由于PT输出信号无法通过二次N 回路正常传输，将导致相电压的变化。

一般情况下，相电压会出现偏离标准值的情况，可能会导致电力系统中的设备运行异常甚至损坏。

二、PT二次N回路断线后相电压的变化原因分析1. PT二次N回路断线导致信号丢失PT的二次N回路断线会导致PT输出信号无法传输到下游设备，从而导致相电压的异常变化。

这是因为PT二次N回路的断线相当于阻断了PT输出信号的正常传输路径，使得信号无法继续下去。

2. 系统各部分的关联作用PT作为电力系统的重要组成部分，与各个设备和部件之间存在着密切的关联作用。

一旦PT的二次N回路断线，将会影响系统中其他部分的运行状态，从而导致相电压的变化。

三、对PT二次N回路断线后相电压的应对措施1. 及时发现并处理对PT二次N回路断线问题应该第一时间发现并处理，避免因此带来不必要的损失。

定期对PT进行检测和维护，及时排查可能存在的故障和断线问题。

2. 加强系统监测和管理通过加强对电力系统的监测和管理，及时掌握PT二次N回路的运行状态，以便在出现问题时第一时间进行处理。

建立完善的监测系统和应急预案，提高系统的安全性和可靠性。

电压互感器二次回路检验报告
厂（站）瀛洲500kV变电站用途：
检验日期：
使用仪器仪表
名称测量范围及精度适用日期名称测量范围及精度适用日期
1.绝缘检查
序号内容结果（MΩ）
1 保护圈级绝缘
2 计量圈级绝缘
3 开口角圈级绝缘
接地点：
注：1、在测量每一组回路对地绝缘电阻时，同时将其他回路均接地
2、接地点应为唯一接地点。

2.通电检查
保护设备Ⅰ圈II圈III圈开口圈保护设备Ⅰ圈II圈III圈开口圈
注：1、PT端子箱里的所有N600都拆开，通电时分别对N600进行测量。

2、在电压转接屏分别对每个PT线圈的各相通入电压A相50V，B相40V，C相30V，开口三角
10V，然后在各保护屏和测控屏进行测量。

结论：
试验人：校核人：。

电压互感器二次回路常见故障分析发表时间：2016-06-18T15:10:14.703Z 来源：《电力设备》2016年第6期作者：黄宇[导读] 本文对电压互感器二次回路的进行了介绍，结合等效电路图，对电压互感器二次回路的一些常见故障进行了分析探讨。

（包头供电局内蒙古包头 014030）摘要：本文对电压互感器二次回路的进行了介绍，结合等效电路图，对电压互感器二次回路的一些常见故障进行了分析探讨，指出了需要进一步进行研究的方向。

关键词：电压互感器故障断线回路阻抗多点接地微机保护引言电压互感器[1]简称TV或PT,其作用是将电力系统中的高压通过电磁作用转变为低压，能够为继电保护、计量及测量等二次回路所承受，一般为100V，并且可以在一次回路与二次回路间起到隔离作用。

电压互感器二次回路的故障，会对电力保护、测量及计量等功能产生影响，对保护装置动作的可靠性及计量、测量的准确性造成危害，进而影响电力系统运行的稳定性。

本文拟就电压互感器二次回路的一些常见故障进行分析，并对保护的影响进行探讨。

1 电压互感器二次回路介绍电压互感器互感器二次回路示意图见图1。

如图所示，电压互感器二次回路的接地点，按照反事故措施的有关规定，只允许有一点接地。

目前的变电站，为了便于检修的要求，这个接地点一般设在控制室内。

电压互感器二次回路设置一个接地点，是为了设备和人身安全着想，防止将高压通过互感器引入二次侧。

为了保证二次回路接地的可靠有效，电压互感器的中性线上不可以接入空开或熔断器。

在N 线中，为了防止遭受雷击过电压等极端高压的冲击，一般还会设置放电间隙或氧化锌阀片接地[2]。

图中 L630为零序电压3U0 ，对于采用自产3UO 的装置，可以不接入此线，或者根据需要接入备用。

电压互感器二次回路可以等效为如下电路。

图2中，UA 为电压互感器等效的且能够反映一次电压的二次电压，在图中用一个受控电压源来表示，ZI 为回路电阻， ZL为负荷阻抗， UB为电压互感器负荷上的电压降落。

详解智能变电站PT二次回路及并列原理-精品文档详解智能变电站PT二次回路及并列原理背景随着宜昌地区电网中智能变电站的数量不断增加，智能变电站中PT二次回路应用越来越广泛，于是我们就对其并列原理做一个简要的分析。

1 常规变电站母线PT二次回路及并列原理双母线或单母线分段主接线方式，当其中一段母线电压互感器发生故障并停用时，为保证其电压小母线上的电压不间断，必须由另一段母线PT接入待停运的电压小母线。

只有当母联（分段）断路器QF 和隔离开关1QS与2QS均在闭合的情况下，才允许二次并列。

当切换开关61QK置于“允许并列”位置（就地并列）时，其触点①②接通，触点③④和⑤⑥断开，双位置继电器KM5动作，其触点KM5B、KM5C接通开放中间继电器KM1、KM2、KM3、KM4，其触点KM1B、KM1C、KM2B、KM2C、KM3B、KM3C、KM4B、KM4C 闭合将两段母线PT二次回路并联，此后才允许退出待停母线PT。

若假设I母PT停运，二次并列，则I母PT二次快分开关下侧，可测量到II母PT并列过来的电压（通过二次电缆连接），属于模拟量并列。

2 智能变电站PT二次回路及并列原理（以220kV远安变电站为例）远安变220kV母线采用双母线接线方式，设有专用母联断路器。

220kV母线PT分为I舱和II 舱，每个舱均有I，II母模拟电压送入，这点与常规变电站不同。

常规变电站的两段母线分别对应两个PT端子箱，在正常运行的情况下（PT二次未并列），I母PT端子箱内只有I母PT的二次电压（模拟电压）输入，不会输入II母模拟电压。

现在我们对照远安变220kV母线PT I、II舱的端子排图和二次空开来详细说明智能变电站PT二次回路及并列原理。

（1）I母PT二次电缆首先从PT二次绕组出来，接入I舱的端子排，再经过9个二次快分关。

（2）经过9个二次快分开关后，二次电缆接入到I母PT刀闸机构箱，经过I母PT刀闸的辅助接点串联（当I母PT刀闸拉开后，I母PT二次回路会自动断开），再分为三路电缆ICK（I 母测量、计量电压）至I舱、IBHI（I母保护电压）至I舱、IBHII （I母保护电压）至II舱。

谈谈二次回路编号规则查找二次回路是继保人员最常见的工作之一，面对保护屏后端满满的一排电缆，怎样不看图纸就能大概判断该电缆是什么回路、什么功能呢？其实，电缆的套管上会有套管编号，通过查看编号就可以知道这根电缆的作用。

套管的编号是有一定规则的，下面就给大家介绍常见几种命名。

一、直流回路数字标号“+”电源回路：01、101、201；“-”电源回路：02、102、202；合闸回路：103、203、107；跳闸回路：33、133、233、137；注：37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路信号及其他回路：701~799、801~899；如：信号回路电源：701信号回路电源的正极。

702信号回路电源的负极；遥信回路：801 803 805 807非电量保护：正电源01，本体重瓦斯03，有载重瓦斯05，压力释放07；绿灯或合闸回路监视继电器回路：105、205；红灯或跳闸回路监视继电器回路：135、235；备用电源自动合闸回路：50、150、250；开关器具的信号回路：70~89、170~189、270~289、370~389；事故跳闸音响信号回路：90~99、190~199、290~299、390~399；保护及自动重合闸回路：01~099或J1~J99；机组自动控制回路：401~599；励磁控制回路：601~649；发电机励磁回路：651~699；二、交流回路数字标号1、电流回路1TA（1LH）：A411、B411、C411、N411、L411；2TA（2LH）： A421、B421、C421、N421、L421；3TA（3LH）： A431、B431、C431、N431、L431；A4XX、B4XX、C4XX、N4XX：为CT（互感器）二次电流回路的A、B、C、N相。

特点为标号以4开头。

2、电压回路A630、B630、C630、N600；A640、B640、C640、N600；A6XX、B6XX、C6XX、N6XX：为PT二次电压回路的A、B、C、N相。
