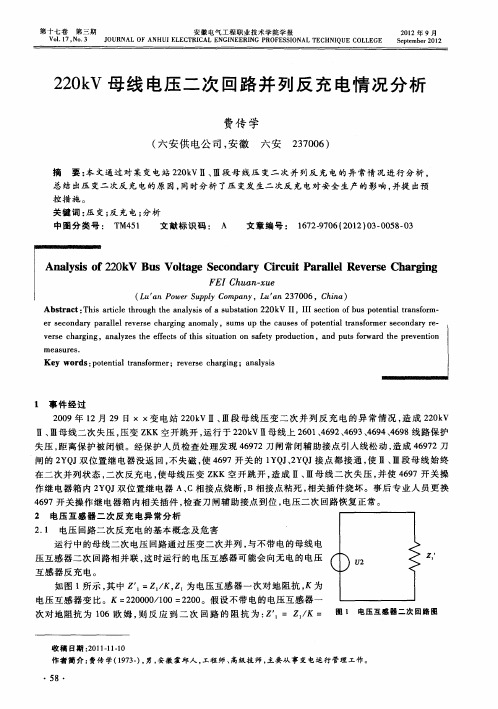

电压互感器二次电压并列在变电站一次主接线为双母线、桥形接线、单母分段等含有母联或者分段断路器的接线方式下，两段母线的电压互感器二次电压可以装设并列装置，以使微机保护装置在本段母线电压互感器退出运行时，一次可以通过改单母运行来保证电压互感器停运母线的设备继续运行，这时需要将二次回路开展并列（通过并列继电器的辅助触点将两组电压互感器的电压小母线连接起来），使电压互感器停运母线的设备可以从另一段母线的电压互感器二次绕组获碍电压，以确保相应的保护、计量设备继续运行。
二次电压回路并列的条件是一次母联或者分段断路器在合闸位置，并且两侧的隔离开关也在合闸位置。
也即是只有在一次并列的情况下，才允许将电压互感器二次并列，严禁一次未并列的情况下将二次并列。
考虑到操作的安全性，有些变电站在设计中已经取消了并列装置，这样停一台电压互感器时需要连带停相应的母线。
值得注意的是，即便没有并列装置，电压互感器的二次回路仍有并列的时机。
当一个断路器对应的两个母线隔离开关同时合上时，通过两个母线隔离开关的辅助触点仍能将两个电压互感器的电压小母线并列。
这也是为什么在倒母线的过程中，当一个断路器对应的两个母线隔离开关同时合上时会发出“电压互感器并列”信号。
下面以一个典型的倒母线操作为例，来分析这个过程中的电压互感器并列。
倒母线的基本操作顺序是：①投入母差互联；②拉开母联控制电源开关，检查母联断路器应合上；③倒母线；④合上母联控制电源开关；⑤退出母差互联；⑥拉开电压互感器二次；⑦拉开母联断路器、隔离开关；⑧拉开电压互感器一次隔离开关；⑨合母线接地开关。
因为倒母线的过程中是“先合后拉”，当同一出线的两条母线隔离开关都合上时，电压二次并列。
因为二次并列时要求一次必须是并列的，所以在倒母线之前必须检查母联断路器应合上，同时还要将母联断路器的控制电源拉开，防止在倒母线过程中出现母联断路器跳开的情况。
下面分析在倒母线的过程中，电压互感器二次并联时母联断路器跳开，将会发生的情况。
电压并列、重动、切换精品资料电压并列、重动、切换1、电压切换是从一个电源电压切换到另一个电源电压。
而电压并列是二个电源连接在一起，形成一个电压。
2、一般，为保证供电的可靠性，二次电压的切换均先进行电压并列，然后再拉开不需要的电源，完成电压切换。
3、电压并列：针对双母线或者单母线分段接线两段母线上的电压互感器而言，通过电压互感器的闸刀的辅助触点一级母联（分段）开关的辅助触点、母联（分段）所对应的两把闸刀的辅助触点进行控制。
在控制屏上配置专用的电压并列装置。
4、电压并列：如果是单母线分段接线，当某段母线PT停运，而该段母线的线路又继续工作，需要计量二次电压，则投入PT并列装置，将另一段母线的PT二次电压并列至停运PT的二次侧，达到目的。
前提是一次处于并列状态，否则二次不能并列。
如果是双母线接线，也大同小异，也有专门的并列装置，在出线母线并列运行方式下，如果某组母线的PT停运，也可以并列切换使另外一组母线的线路同样可以有计量二次电压。
5、电压切换：主要是切换电压的，主要供给保护装置及计量等，使装置的电压随刀闸的切换二随之改变，比如为双母线，当线路在I母运行，-1刀闸合位，线路保护装置应取I母电压，当线路在II母运行，-2刀闸合位，线路保护装置应自动切II母电压。
电压并列前提必须是分段或者母联开关在合位，二电压切换，分段或者母线开关应该在分位，就是说电压切换使靠相关二次回路自动切换的。
6、PT并列：两段母线，每段母线一台PT，当I母PT预试时，需要退出运行，而此时I母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II 母PT维持两段母线上的保护电压，因此，需要PT并列。
并列时先并一次，和母联或者分段开关，再将PT并列把手打在并列位置。
需要将母联或者分段开关的两侧刀闸。
开关节点串接到二次PT并列回路中，确保只有在一次并列的情况下，二次才能并列。
7、电压切换：双母接线，I、II母分列运行，当线路在I母运行时，，二次必须取I母电压，线路在II母运行时，，二次必须取II母电压。
1.什么是PT并列将一段母线的电压量通过并列继电器上传到另一段母线上的并列过程称之为PT并列。
PT并列分为一次并列和二次并列：PT的一次并列是指两段PT和一次母线通过母联开关并联到一起。
PT的二次并列是指两组PT同时向相同的仪表、保护装置输出电压信号。
2.PT并列的作用（1）常规运行方式下，两段母线应该是分开运行的，即分段开关在分位，此时两个PT应该各自独立运行。
特殊情况下，如两段母线需并列运行，即使分段开关合上后，即一次并列，此时两组PT仍可分开独立运行，而不需退出任一一组PT。
而在有一台PT有故障需检修，或运行上需要停一台PT时，分段开关在合位，两段母线并为一段，停运的PT二次负荷由运行的PT代供，即所谓的二次并列，此定义似乎不太准确，实际上应为二次负荷代供。
（2）按照二次设计要求（单母线分段）电气一次并列（即母联接通）电气二次亦要求并列，这样可以保证二次电压的质量（两pt分担二次负荷）,同时还可以退出一个pt检修而不影响供电。
电压切换是用于双母接线的二次回路，保证二次保护、测量、计量所用电压为一次设备所接母线的电压。
（3）手动并列，在母联开关分位时暂时将电压并列到另一段母线上以保证保护装置和电度表正常运行。
3.PT并列的条件分段开关柜断路器和隔离在合位，分段隔离在合位。
两段PT柜的隔离位置信号不作为PT并列的必要条件，为PT切换的条件。
4.PT并列和PT切换的区别在大多数情况下PT的并列是临时的。
PT的切换则不同与并列，PT切换的最终状态是一组PT彻底退出运行，另一组PT投入而替代退出运行的PT,从PT 的工作状态来讲，PT的并列和切换是不同的。
5. 重动继电器的作用在电压回路里面，有IPT、IIPT，如果直接把PT二次接入交流小母线，也不可靠，容易发生PT的反送电，就是低压往高压充电。
要想可靠，就在电压小母线的进线串一组接点，这个接点必须跟着PT高压侧刀闸的辅助接点动作而动作。
而这个接点的提供，就需要一个继电器，这个继电器就是PT的重动继电器。
