母线电压并列回路

电气工程与自动化"Di/oqi Gongcheng yu Zidonghua220kV典型双母线接线倒闸操作中PT二次回路反充电分析邹明浩（广东电网有限责任公司梅州供电局，广东梅州514000）摘要:在某次运行人员倒母操作中，母线侧隔离开关因二次辅助接点行程转换不到位，使PT二次电压回路异常并列，在断开母联断路器时,PT二次侧向一次侧反充电,导致保护误动，全站失压。

针对这起事件，详细分析了220kV典型双母线接线倒 闸操作中PT二次回路异常并列导致的反充电问题，并双母线接线的倒闸操作流程了及建议。

关键词:220kV双母线接线;倒闸操作；PT二次回路;反充电0引言220k V双母线接线作为最常见、最经典的接线方式，存在着倒闸操作过程中断开母联开关时因PT二次回路异常并列反充电，并及人身安全的，因，双母线接线倒闸操作程，电事的，对保障电网的全运行具有1故障实例2017年2月15日，云南玉溪供电局220kV江川变电站计划开展220kV宝江甲线#2母线侧2522隔离开关：工作。

运行人员在将220kV#2母线转到#1母线运行时,220kV线#2母线侧2542隔离开关因辅助接点行程转换不到位，使220kV#1-#2母线PT二次电压回路异常并列,在断开220kV母联212断路器时，形成PT二次侧向一次侧反充电回路，导致运行中的PT二次侧开关闸,220kV 误动，开220kV线254断路器、220kV 线253断路器，220kV线251断路器，因220kV线一、二保护离保护动作，跳开220kV线251断路器，最导致全站失压。

2220kV典型双母线接线方式的PT二次电压切换回路220kV典型双母线接线方式下的线路保护、计量等二次电压回路的电压母线PT电压器）提供。

当220kV双母线保常运行方式时，母线上所带PT 的二次电压，PT二次电压开关，PT 一次侧隔离开关的动电器的常开接点，供一电压小母线。

隔线路保护电压小母线上引出电压，隔开关操作电压切换双位电器的常开接点（注：电压切换双位电器母线侧隔离开关的辅助常开以及常闭接点控制）后，经保护屏的交电压输入开关，为保护供电压输入。

一起双母线接线母线PT断线的分析摘要：在电力系统中，PT断线是一种常见的故障，一旦PT断线失压，会使保护装置的电压量发生偏差，而电压量的正确获取是距离保护、带方向闭锁以及含低电压启动元件的过流保护能否正确动作的先决条件。

通过分析一起220kV双母线接线的母线PT断线故障的原因，提出相应的防范措施。

关键词：母线PT；断线；分析；措施在电力系统中，电压互感器是十分重要的设备，它将一次侧电压转换成可控制、测量、保护等使用的二次侧标准电压。

双母线接线方式的PT二次电压的切换，双母线上的各元件的保护测量回来，是由两组电压互感器供给的，切换有两种模式。

直接切换，PT二次引出线分别串于所在母线PT隔离开关和线路隔离开关的辅助触点中，在线路倒母线时，根据母线隔离开关的的拉合来切换PT电源。

间接切换，PT二次引出线不通过母线隔离开关的辅助触点直接切换，而是利用母线隔离开关的辅助触点控制切换中间继电器进行切换，通过母线隔离开关的拉合启动相对应的中间继电器，达到PT电源切换的目的。

1.故障描述220kV某变电站（220kV母线为双母线接线）后台机发“PT断线Ⅰ、BP-2C母差PT断线、220kV母差PT断线,220kV母差保护运行异常”信号，220kV第一套母差保护装置发“PT断线”信号，差动开放ⅠⅡ、失灵开放ⅠⅡ信号灯亮，220kV第二套母差保护装置“PT断线、开入变位、运行异常”信号灯亮，经现场检查220kV 母线TV并列装置有异味，220KVⅠ、Ⅱ段母线电压异常，220KVⅠ母B相电压133.1kV，Ⅱ母B相5.7kV；经实际测量220KVⅠ母PT二次电压A、B、C三相电压均为正常值60V。

该母线TV并列装置型号为YQX－12PS。

2.PT二次断线的特点及危害PT 断线的特点,PT断线一般可以分为PT一次侧断线和二次侧断线，无论是哪一侧的断线，都将会使PT二次回路的电压异常。

PT一次侧断线时，一种是全部断线，此时二次侧电压全无，开口三角也无电压；另一种是不对称断线，此时对应相的二次侧无相电压，不断线相二次电压不变，开口三角有压。

电压互感器二次电压并列在变电站一次主接线为双母线、桥形接线、单母分段等含有母联或者分段断路器的接线方式下，两段母线的电压互感器二次电压可以装设并列装置，以使微机保护装置在本段母线电压互感器退出运行时，一次可以通过改单母运行来保证电压互感器停运母线的设备继续运行，这时需要将二次回路开展并列（通过并列继电器的辅助触点将两组电压互感器的电压小母线连接起来），使电压互感器停运母线的设备可以从另一段母线的电压互感器二次绕组获碍电压，以确保相应的保护、计量设备继续运行。

二次电压回路并列的条件是一次母联或者分段断路器在合闸位置，并且两侧的隔离开关也在合闸位置。

也即是只有在一次并列的情况下，才允许将电压互感器二次并列，严禁一次未并列的情况下将二次并列。

考虑到操作的安全性，有些变电站在设计中已经取消了并列装置，这样停一台电压互感器时需要连带停相应的母线。

值得注意的是，即便没有并列装置，电压互感器的二次回路仍有并列的时机。

当一个断路器对应的两个母线隔离开关同时合上时，通过两个母线隔离开关的辅助触点仍能将两个电压互感器的电压小母线并列。

这也是为什么在倒母线的过程中，当一个断路器对应的两个母线隔离开关同时合上时会发出“电压互感器并列”信号。

下面以一个典型的倒母线操作为例，来分析这个过程中的电压互感器并列。

倒母线的基本操作顺序是：①投入母差互联；②拉开母联控制电源开关，检查母联断路器应合上；③倒母线；④合上母联控制电源开关；⑤退出母差互联；⑥拉开电压互感器二次；⑦拉开母联断路器、隔离开关；⑧拉开电压互感器一次隔离开关；⑨合母线接地开关。

因为倒母线的过程中是“先合后拉”，当同一出线的两条母线隔离开关都合上时，电压二次并列。

因为二次并列时要求一次必须是并列的，所以在倒母线之前必须检查母联断路器应合上，同时还要将母联断路器的控制电源拉开，防止在倒母线过程中出现母联断路器跳开的情况。

下面分析在倒母线的过程中，电压互感器二次并联时母联断路器跳开，将会发生的情况。

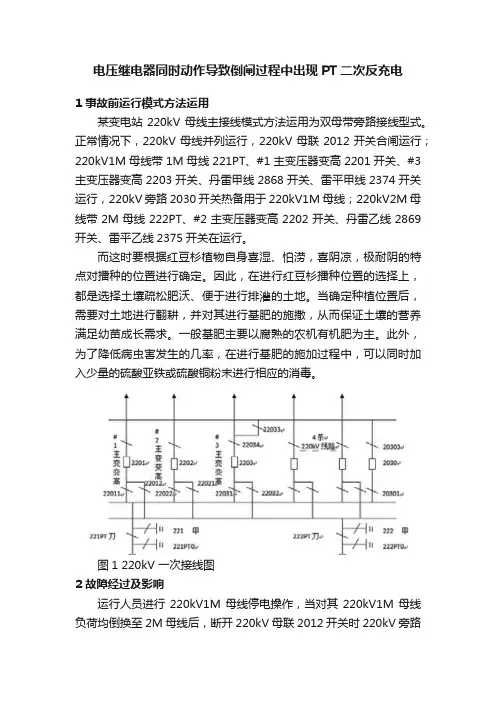

电压继电器同时动作导致倒闸过程中出现PT二次反充电1 事故前运行模式方法运用某变电站220kV母线主接线模式方法运用为双母带旁路接线型式。

正常情况下，220kV母线并列运行，220kV母联2012开关合闸运行；220kV1M母线带1M母线221PT、#1主变压器变高2201开关、#3主变压器变高2203开关、丹雷甲线2868开关、雷平甲线2374开关运行，220kV旁路2030开关热备用于220kV1M母线；220kV2M母线带2M母线222PT、#2主变压器变高2202开关、丹雷乙线2869开关、雷平乙线2375开关在运行。

而这时要根据红豆杉植物自身喜湿、怕涝，喜阴凉，极耐阴的特点对播种的位置进行确定。

因此，在进行红豆杉播种位置的选择上，都是选择土壤疏松肥沃、便于进行排灌的土地。

当确定种植位置后，需要对土地进行翻耕，并对其进行基肥的施撒，从而保证土壤的营养满足幼苗成长需求。

一般基肥主要以腐熟的农机有机肥为主。

此外，为了降低病虫害发生的几率，在进行基肥的施加过程中，可以同时加入少量的硫酸亚铁或硫酸铜粉末进行相应的消毒。

图1 220kV 一次接线图2 故障经过及影响运行人员进行220kV1M母线停电操作，当对其220kV1M母线负荷均倒换至2M母线后，断开220kV母联2012开关时220kV旁路电压插件冒烟，220kV2M母线PTPT二次电压切换失电压切换。

中央信号控制屏“掉牌未复归”、“220kV录波器启动”光字牌亮，220kV2M母线电压切换表电压切换异常；220kV线路控制屏“呼唤值班”光字牌亮；220kV母联控制屏“220kV母差保护交直流电压切换消失”光字牌亮；“主变运行异常”、“主变高侧PT回路断线”、“安稳装置交直流电压切换消失”、220kV线路PT断线告警。

故障导致运行中的220kV2M母线所有保护及安全自动装置无法采样到电压切换，型号为LFP-901A、LFP-902A、RCS-902C的线路保护失去主保护以及距离保护、零序过流保护，220kV母差BP-2B失去电压切换闭锁功能，主变RCS-978G2失去复合电压切换闭锁过流保护，安稳装置失去电压切换判据，严重影响继电保护装置动作的可靠性和准确性，危及设备的安全运行。

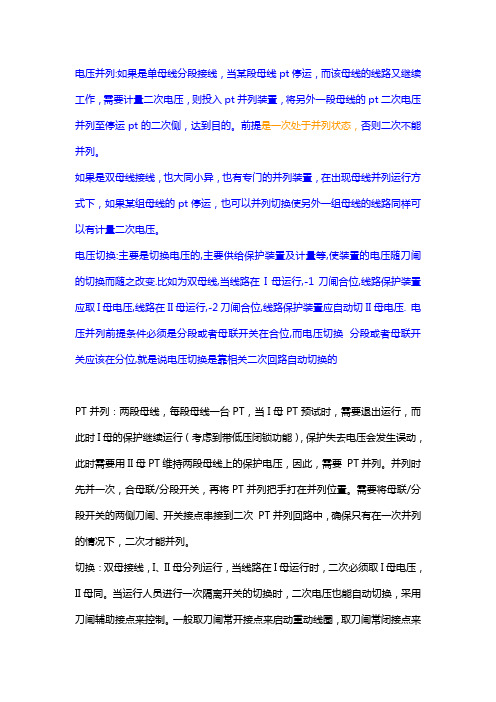

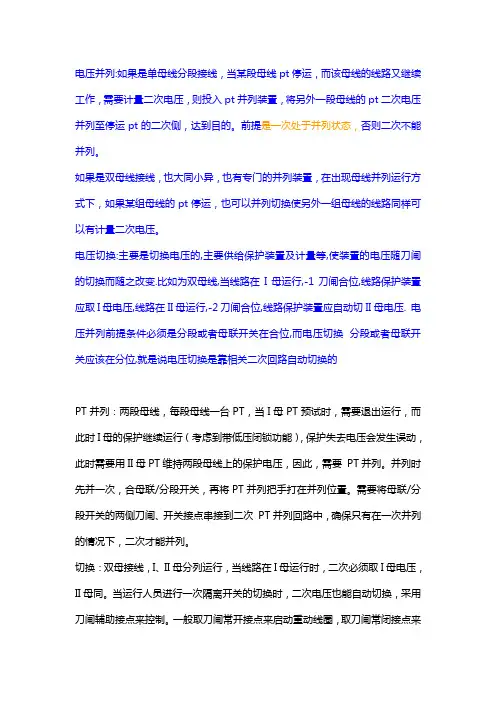

电压并列:如果是单母线分段接线，当某段母线pt停运，而该母线的线路又继续工作，需要计量二次电压，则投入pt并列装置，将另外一段母线的pt二次电压并列至停运pt的二次侧，达到目的。

前提是一次处于并列状态，否则二次不能并列。

如果是双母线接线，也大同小异，也有专门的并列装置，在出现母线并列运行方式下，如果某组母线的pt停运，也可以并列切换使另外一组母线的线路同样可以有计量二次电压。

电压切换:主要是切换电压的,主要供给保护装置及计量等,使装置的电压随刀闸的切换而随之改变.比如为双母线,当线路在I母运行,-1刀闸合位,线路保护装置应取I母电压,线路在II母运行,-2刀闸合位,线路保护装置应自动切II母电压. 电压并列前提条件必须是分段或者母联开关在合位,而电压切换分段或者母联开关应该在分位,就是说电压切换是靠相关二次回路自动切换的
PT并列：两段母线，每段母线一台PT，当I母PT预试时，需要退出运行，而此时I母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II母PT维持两段母线上的保护电压，因此，需要PT并列。

并列时先并一次，合母联/分段开关，再将PT并列把手打在并列位置。

需要将母联/分段开关的两侧刀闸、开关接点串接到二次PT并列回路中，确保只有在一次并列的情况下，二次才能并列。

切换：双母接线，I、II母分列运行，当线路在I母运行时，二次必须取I母电压，II母同。

当运行人员进行一次隔离开关的切换时，二次电压也能自动切换，采用刀闸辅助接点来控制。

一般取刀闸常开接点来启动重动线圈，取刀闸常闭接点来
复归重动线圈。

一般来说并列是公用回路切换是对于单个保护和计量装置的。

母线并列运行的条件
母线并列运行是指两个或多个电力母线在一定条件下并联运行，以提高供电可靠性和承载能力。

以下是母线并列运行的条件：
1. 电压等级相同：母线并列运行的电压等级必须相同，以保证电流平衡，防止过载和短路等故障。

2. 相序一致：母线并列运行的相序必须一致，以防止电流相互干扰，导致电流不平衡。

3. 运行参数一致：母线并列运行的运行参数，如频率、功率因数、电位、温度等必须保持一致，以防止不平衡负荷和过载等问题。

4. 维护保养一致：母线并列运行的维护保养工作必须保持一致，以保证系统的稳定性和可靠性。

5. 保护措施一致：母线并列运行的保护措施必须一致，如过流、过载、短路等保护，以保证系统的安全性和可靠性。

总之，母线并列运行需要满足诸多条件，只有保证这些条件的一致性和稳定性，才能有效提高供电可靠性和承载能力。

- 1 -。

二次回路异常造成电压互感器烧毁故障的分析摘要：电压互感器是电力系统中的重要设备，关系到保护、测量、计量系统的正常运行。

而开口三角电压回路由于正常运行时没有工作电压且回路不允许装设空气开关，若回路中存在问题不容易被发现，极易造成电压互感器损坏。

本文针对一起两段母线电压互感器同时烧毁的故障，分析在操作过程中电压并列回路中存在的问题，并提出改进方案。

关键词：电压互感器二次回路电压并列引言：电压互感器正常工作时接近于一个理想电压源，如果意外让其二次回路短路，很容量造成电压互感器损坏。

而电压二次并列回路相对复杂，回路设计时考虑不周或因为运行人员操作不当造成二次电压意外并列，极容易在某些情况下造成电压互感器损坏。

故障经过：某日，监控中心发现某110KV变电站10kV I、II母电压Ua为0V，B相为5.98V C相为9.92V，3U0为0V。

同时监控系统中该站还存在如下报文：15时36分29秒某某变10kV 924线路接地15时36分43秒某某变10kV II段PT保护电压空开断开15时36分50秒某某变10kV I段PT保护电压空开断开通知运维操作队到变电站现场检查发现10kV I、II母电压互感器柜冒烟，两台电压互感器均已烧坏。

紧急停电后将两段母线电压互感器转检修。

故障前运行方式：110kV I、II母并列运行，35kV及10kV I、II母分列运行。

#1主变带35kV I段、10kV I段负荷运行，#2主变带35kV II段、10kVII段负荷运行，10kV 两段母线电互感器均在运行。

故障造成10kV 母线所有线路保护复压开放，同时无法监测母线电压，损失电量若干，并且短期内还无法恢复，需紧急调拨合适的电压互感器进行抢修。

抢修小组到现场后检查10kV 母联开关确在分位，10kV 电压并列装置上QK把手打在“本地”位置，BK把手打在“并列”位置，装置上的“电源”灯和“并列”灯均亮。

对电压回路电缆进行检查均没有发现问题。

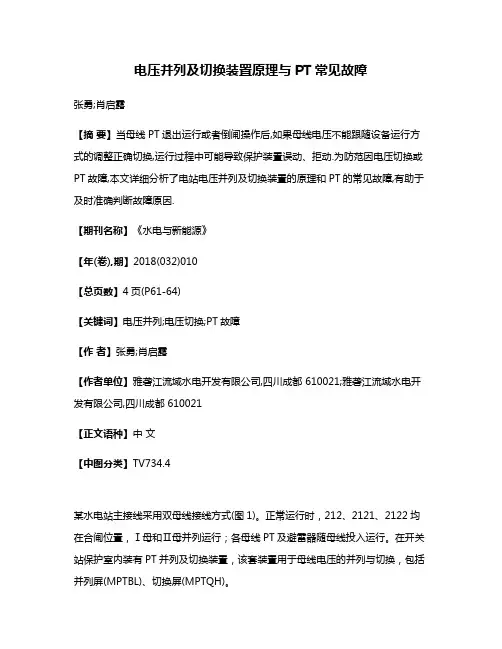

电压并列及切换装置原理与PT常见故障张勇;肖启露【摘要】当母线PT退出运行或者倒闸操作后,如果母线电压不能跟随设备运行方式的调整正确切换,运行过程中可能导致保护装置误动、拒动.为防范因电压切换或PT故障,本文详细分析了电站电压并列及切换装置的原理和PT的常见故障,有助于及时准确判断故障原因.【期刊名称】《水电与新能源》【年(卷),期】2018(032)010【总页数】4页(P61-64)【关键词】电压并列;电压切换;PT故障【作者】张勇;肖启露【作者单位】雅砻江流域水电开发有限公司,四川成都 610021;雅砻江流域水电开发有限公司,四川成都 610021【正文语种】中文【中图分类】TV734.4某水电站主接线采用双母线接线方式(图1)。

正常运行时，212、2121、2122均在合闸位置，Ⅰ母和Ⅱ母并列运行；各母线PT及避雷器随母线投入运行。

在开关站保护室内装有PT并列及切换装置，该套装置用于母线电压的并列与切换，包括并列屏(MPTBL)、切换屏(MPTQH)。

图1 某水电站220 kV部分主接图根据运行经验发现，母线电压切换与PT故障原因主要集中在：PT 回路断线、母联断路器辅助接点/隔离刀闸辅助接点/二次回路接触不良、人为误操作等，造成保护装置发“PT断线”信号、保护拒动或误动、PT反充电、PT异常并列、设备损坏等情况发生。

1 电压并列及切换装置原理1.1 电压并列装置电压并列含义：对于双母线接线方式，每段母线上装有一台PT，当某一母线上的PT 因检修、故障等原因需要停运时，母联开关在合闸位置，待停PT所在母线上的所有负载将继续运行，考虑到因母线失压，保护装置很可能发生误动。

此时，需要采集正常运行的母线电压供待停PT所在母线上的负载保护装置用，这个就是电压并列。

如图2所示，正常运行方式下，从图中可以看出1MYH采集I母母线电压后，经母线PT汇控屏内三个空开XDL4、XDL5、XDL6分别送至并列屏(MPTBL)、切换屏(MPTQH)。

220kv母线pt并列的解释什么是220kV母线PT并列？220kV母线PT并列是指在高压输电系统中，使用了多个220kV母线电压互感器（简称PT）进行并列连接。

母线PT是一种电力测量设备，用于测量高压输电线路的电压，并将高压信号转化为低压信号，以便接入成为继电保护、自动化控制和测量等系统的信号输入。

为什么需要进行220kV母线PT并列？在高压输电系统中，为了确保电网的稳定运行和保障工作人员的安全操作，需要对母线进行准确的电压测量。

母线电压的准确测量对于继电保护设备的动作判据以及电网的控制和调度非常重要。

而母线PT并列可以提高电压测量的准确性和可靠性，并能够在需要进行维修或检修时实现无停电工作。

母线PT并列的实施步骤：1. 设计规划：在进行母线PT并列之前，需要进行设计规划工作。

首先，需要确定合适的母线电压等级，一般为220kV，以满足输电系统的要求。

其次，需要确定母线的容量，以确保其能够承担高电压的传输。

最后，还需要计算PT的数量和容量，并确定其安装位置以及与其他设备的连接方式。

2. 安装设备：根据设计规划，将PT设备安装在母线上。

母线PT通常由两个或多个并联的互感器组成，以确保准确的电压测量。

PT设备应安装在可靠的支架上，并与其他设备进行良好的接地连接，以确保设备的电气安全性。

3. 连接母线：将PT设备与母线连接。

母线是输电系统中的主要电力传输通道，需要与PT设备进行良好的连接。

一般情况下，使用合适的连接器或导线连接PT设备和母线，以确保信号的传输可靠性和稳定性。

4. 调试测试：在安装完成后，进行PT设备的调试测试工作。

通过使用专业的测量仪器和技术人员对PT设备进行测试，以确保其准确测量电压的能力。

同时，还需要进行系统的监测和记录，以验证PT设备的可靠性和安全性。

5. 运行维护：PT设备的正常运行和维护非常重要。

在运行过程中，需要对PT设备进行定期检查和维护工作，以确保其正常工作并提供准确可靠的电压测量。

建筑设计224产 城双母线接线方式的电压并列与切换张华彬摘要：本文以变电站内双母线接线方式为例，介绍电压并列、电压切换的原理。

关键词：变电站；双母线接线；电压并列；电压切换1 电压并列原理假设两段母线并列运行，每段母线上带一组PT，当Ⅰ母PT预试时，需要退出运行，而此时I母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II母PT维持两段母线上的保护电压，因此，需要PT并列。

并列时先并一次，合母联/分段开关，再将PT并列把手打在“并列”位置。

需要将母联/分段开关的两侧刀闸、开关接点串接到二次PT并列回路中，确保只有在一次并列的情况下，二次才能并列。

以图1为例，说明电压并列的操作原理及步骤。

Ⅰ母PT、II母PT分别转运行操作步骤如下：（1）221PT转运行。

①合上1G→221PT一次线圈带电→221PT二次线圈带电→1G常开接点闭合，1GWJ线圈带电励磁→1GWJ常开接点闭合；②合上1ZKK空气开关→Ⅰ母PT二次侧连通，将221PT二次电压送至各设备中。

（2）222PT转运行。

①合上2G→222PT一次线圈带电→222PT二次线圈带电→2G常开接点闭合，2GWJ线圈带电励磁→2GWJ常开接点闭合；②合上2ZKK空气开关→II母PT二次侧接通，将222PT二次电压送至各设备中。

此时，完成将Ⅰ母PT、II母PT分别转运行的操作步骤，两段母线上的电压也由各自的PT分别提供。

当Ⅰ母PT需要退出运行时，为了维持Ⅰ母的保护继续运行，避免失压误动，则需要由II母PT同时维持两段母线上的保护电压，因此需要进行并列操作。

操作中需要确保只有在一次并列的情况下，二次才能并列，操作步骤如下：母联开关转运行→母联开关常开接点闭合→将QK切至“并列”位置，①③节点闭合，母线电压并列回路接通→YQJ线圈带电励磁→YQJ常开接点闭合→并列进行中。

此时，两段母线的一、二次侧都实现了并列。

若断开2ZKK空气开关，此时两段母线保护电压皆由Ⅰ母PT提供，II母保护电压实现了由222PT供电至221PT供电的切换，此时即可断开2G，随着222PT一、二次线圈失电，II母PT电压隔离回路断开，2GWJ线圈失电，2GWJ 常开节点随之断开，至此完成了两段母线保护电压由原各自母线PT分别供电，切换到只由Ⅰ母PT供电的全部步骤，II母PT脱离运行状态，具体操作过程为：断开2ZKK空气开关（此时原222PT供电转由221PT供电）→拉开2G→222PT一次线圈失电→222PT二次线圈失电→2G常开接点打开，2GWJ 线圈失电→2GWJ常开接点打开。

电压互感器知识一、何谓电压互感器1、电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。

2、电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

3、改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

4、电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。

二、电压互感器的作用1、电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。

把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。

2、同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。

三、电压互感器分类1、按安装地点可分：户内式和户外式。

35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。

2、按相数可分：单相式和三相式。

10kV及以下采用三相式。

3、按绕组数可分：双绕组、三绕组和四绕组。

4、按绝缘方式可分：干式、浇注式、油浸式和气体式。

5、按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。

其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。

四、电压互感器结构1、油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。

单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。

串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。

电压并列与电压切换名词通俗解释电压并列：对于单母线分段接线，当I段母线PT停运，而该母线的线路继续工作，需要计量和保护的二次电压，则投入电压并列装置，将II段母线的二次电压提供给I段母线上的保护和计量装置（前提是一次处于并列状态）。

对于双母线接线，同样的，当#1母线上的PT停运，也可以通过电压并列将#2母线PT的二次电压提供给#1母线上的线路的保护与计量装置。

电压切换：双母接线时，#1、#2母线分列运行。

某条线路运行在哪条母线上，二次就相应使用哪条母线PT的电压。

当运行人员对一次隔离开关进行切换时，二次电压也要能自动切换。

电压并列回路Ol原理以IOkV单母分段为例，下图为一次主接线图。

一次主接线下面分析某型号电压并列装置的IOkV 电压并列回路。

当两段母线分列运行时，分段断路器3QF 处于断开位置，一次分列运行，二次也是分列运行的；若I 母PT 需要停运，I 母上的线路仍需继续正常运行，我们可以将分段断路器3QF 合上，使一次处于并列运行状态，此时将电压并列把手打到并列位置，自动并列回路中的J4、J5、J6继电器带电，其中J4、J5常开接点闭合，两段母线的二次电压在电压并列装置内完成并列，此时IOkV 高压室屏顶小母线上的电压（保护、计量）均为II 母PT 的二次电压。

02并列与解列逻辑 通过自动并列回路可以看出，当#1PT 和#2PT 两者中仅有一台PT 处于工作位置，另一台PT 处于非工作位置，自动并列回路才具备导通的必要条件。

当两台PT 同时处于工作位置时，自动并列回路是断开的，无法完成电压并列。

我们再来看另一个电压并列回路：1.z _____ I2A630 4B630 6C630112QS∕2QS∕2QS/1.630 2A6404B64O ---- SCe40M6401.640**控制电禽自幼井刎Il 马力刖■入Ie 刀傅■人若需要完成并列逻辑，则需将采集的分段开关位置（D1.）、分段手车刀闸位置（S9）、分段隔离手车刀闸位置（3S9）的常开接点进行串接后，再接入电压并列装置，当以上三者同时闭合的情况下，方才允许并列。

基本二次回路第一节电流与电压回路一 电流回路以一组保护用电流回路（图2.1）为例，结合上一章的编号，A 相第一个绕组头端与尾端编号1A1，1A2，如果是第二个绕组则用2A1，2A2，其他同理。

二、电压回路母线电压回路的星形接线采用单相二次额定电压57V 的绕组，星形接线也叫做中性点接地电压接线。

以变变电站高压侧母线电压接线为例，如图2.2（1）为了保证PT 二次回路在莫端发生短路时也能迅速将故障切除，采用了快速动作自动开关ZK 替代保险。

（2）采用了PT 刀闸辅助接点G 来切换电压。

当PT 停用时G 打开，自动断开电压回路，防止PT 停用时由二次侧向一次侧反馈电压造成人身和设备事故，N600不经过ZK 和G 切换，是为了N600有永久接地点，防止PT 运行时因为ZK 或者G 接触不良， PT 二次侧失去接地点。

端子箱端子排图2.1图2.2（3）1JB是击穿保险，击穿保险实际上是一个放电间隙，正常时不放电，当加在其上的电压超过一定数值后，放电间隙被击穿而接地，起到保护接地的作用，这样万一中性点接地不良，高电压侵入二次回路也有保护接地点。

（4）传统回路中，为了防止在三相断线时断线闭锁装置因为无电源拒绝动作，必须在其中一相上并联一个电容器C，在三相断线时候电容器放电，供给断线装置一个不对称的电源。

（5）因母线PT是接在同一母线上所有元件公用的，为了减少电缆联系，设计了电压小母线1YMa,1YMb,1YMc,YMN（前面数值“1”代表I母PT。

）PT的中性点接地JD选在主控制室小母线引入处。

（6）在220KV变电站，PT二次电压回路并不是直接由刀闸辅助接点G来切换，而是由G去启动一个中间继电器，通过这个中间继电器的常开接点来同时切换三相电压，该中间继电器起重动作用，装设在主控制室的辅助继电器屏上。

对于双57V绕组的PT，另一组用于表计计度，接线方式与上面完全一致，公用一个击穿保险1JB，只是编号略有不同，可以参见上一章的讲解。

双母接线的电压并列、切换回路分析一、电压并列、切换、重动概念（一）电压并列两段母线，每段母线一台PT，当I段母PT因检修等原因需要退出运行，分段开关在合位，I段母线上的保护将继续运行，考虑到保护低压闭锁功能，失去I段母线电压的保护很可能发生误动。

此时需要用II段母线电压代替I段母线的保护电压，这就是电压并列。

电压并列是为了在某一段母线PT检修时，将两段母线置于并列运行状态，用另一条母线PT为该段母线上的设备提供电压；（二）电压切换双母接线时，某条线路运行在哪条母线上，二次就相应使用哪条母线PT的电压。

当运行人员对一次隔离开关进行切换时，二次电压也要能自动切换，这就是电压切换，通过电压切换装置来实现。

电压切换是为了在双母线接线下，使装置二次电压取哪条母线电压与一次实际运行方式相对应。

主要用开关辅助触点实现切换。

（三）电压重动使PT二次电压的有/无和压变一次的运行状态（投入/退出）保持对应关系，防止当PT一次退出运行而二次绕组向一次反送电，造成人身设备事故。

电压重动是电压进入二次设备前必经的过程，主要是为了保证与PT一次运行状态一致。

二、电压切换回路原理（一）电压切换回路1. 单位置启动方式电压切换回路图1 单位置启动方式电压切换回路原理图电压切换装置内包含两组电压切换继电器（1YQJ、2YQJ），分别对应两段母线电压。

此电压切换装置集成于开关操作机构箱内，与保护装置共用一组电源。

图1所示为以单位置电压切换装置为例的原理图。

当Ⅰ母隔离开关合上，辅助触点接通，1YQJ第一组继电器线圈得电，1YQJ常开触点闭合，此间隔运行于I母的指示灯亮（1XD），保护/测控/计量二次回路分别通过各自的空开（图中1ZKK为例）接入I母PT二次侧；当Ⅰ母隔离开关合上时，第二组切换继电器2YQJ动作，保护/测控/计量装置接至Ⅱ母电压互感器。

以上为单位置启动方式电压切换回路，采用非自保持继电器，倒母线时，拉开母线刀闸，对应的二次触点断开，不会出现二次回路并列，避免了母联断开时，二次电压回路非等电位跨电压等级并列，避免造成二次回路/空开烧损。
