【干货】电气设备绝缘的特性和缺陷

电力设备缺陷的分类标准电力设备缺陷可以根据不同的特征和表现进行分类。

下面是一种常见的分类标准，用于描述电力设备缺陷。

一、根据故障类型分类1. 短路故障：指电力设备中两个或多个不应相连的电源之间或电源与接地之间（电源不应与接地之间相连）电位相等的过程。

2. 开路故障：指电力设备中电路完全断开或发生间断的故障。

3. 漏电故障：指电力设备中电流通过不同于预期路径的方式流失的故障。

4. 过电压故障：指电力设备中电压超过正常运行范围的故障。

5. 欠电压故障：指电力设备中电压低于正常运行范围的故障。

6. 过载故障：指电力设备负荷超过额定容量的故障。

7. 隔离失效故障：指电力设备中的绝缘性能下降或丧失的故障。

8. 其他故障：指不能归类在上述故障类型的其他电力设备缺陷。

二、根据故障位置分类1. 输电线路故障：指输电线路中出现的故障，如短路、开路等。

2. 变电站设备故障：指变电站中的设备出现的故障，如变压器故障、断路器故障等。

3. 配电房故障：指配电房中出现的故障，如开关柜故障、接触器故障等。

4. 用电设备故障：指用电设备中出现的故障，如电机故障、电器故障等。

三、根据故障原因分类1. 设备老化故障：指由于设备长时间使用、疲劳、磨损等原因导致的故障。

2. 施工缺陷故障：指由于施工不当、操作错误等原因导致的故障。

3. 设备质量问题故障：指由于设备制造质量问题导致的故障。

4. 外部因素引起的故障：指由于天气、环境等外部因素导致的故障，如雷击、冰雪侵害等。

5. 其他原因引起的故障：指不能归类在上述原因中的其他故障。

以上分类标准仅供参考，实际分类可以根据具体情况进行调整和扩展。

对于电力设备缺陷的分类有助于故障诊断、维护管理和预防控制，提高电力设备的可靠性和安全性。

电力设备缺陷的分类标准可以根据缺陷的性质、程度和影响等因素进行分类。

以下是常见的电力设备缺陷的分类标准。

一、按缺陷性质分类1. 电气缺陷：包括电源故障、电路短路、电线电缆断裂等与电气链路有关的缺陷。

2. 机械缺陷：包括传动装置故障、机器零件磨损等与机械部件有关的缺陷。

3. 绝缘缺陷：包括绝缘材料老化、绝缘层破裂等与绝缘部分有关的缺陷。

4. 低温缺陷：主要指在低温环境下产生的问题，如冰冻、低温腐蚀等。

5. 高温缺陷：主要指在高温环境下产生的问题，如电器元件过热、电线电缆绝缘老化等。

二、按缺陷程度分类1. 轻微缺陷：对设备性能和使用寿命影响较小的缺陷，如设备表面轻微划痕。

2. 一般缺陷：对设备性能和使用寿命有一定影响的缺陷，如设备绝缘材料局部老化。

3. 严重缺陷：对设备性能和使用寿命产生较大影响的缺陷，如设备内部电气链路短路。

4. 致命缺陷：使设备无法正常工作或安全运行的缺陷，如设备重大结构损坏。

三、按缺陷的影响分类1. 设备操作性缺陷：使设备在操作中存在困难或危险，如按钮失灵、开关堵塞等。

2. 设备性能缺陷：使设备的性能下降或无法达到设计要求，如电机转速降低、发电效率下降等。

3. 设备安全性缺陷：使设备的安全性受到威胁，如绝缘材料老化导致触电风险、传动装置缺陷导致机械故障等。

4. 设备可靠性缺陷：使设备的可靠性降低，无法长期稳定运行，如设备频繁故障、容易失效等。

四、按缺陷的来源分类1. 制造缺陷：在设备制造过程中引入的缺陷，如材料质量不合格、制造工艺不当等。

2. 运输缺陷：在设备运输过程中引入的缺陷，如振动造成设备机械部件损坏、碰撞造成设备结构损坏等。

3. 安装缺陷：在设备安装过程中引入的缺陷，如连接不牢固、安装位置不正确等。

4. 使用缺陷：在设备正常使用过程中引入的缺陷，如操作不当、维护不及时等。

5. 环境缺陷：设备所处环境不利因素引起的缺陷，如高温、潮湿、腐蚀等。

以上是电力设备缺陷的常见分类标准。

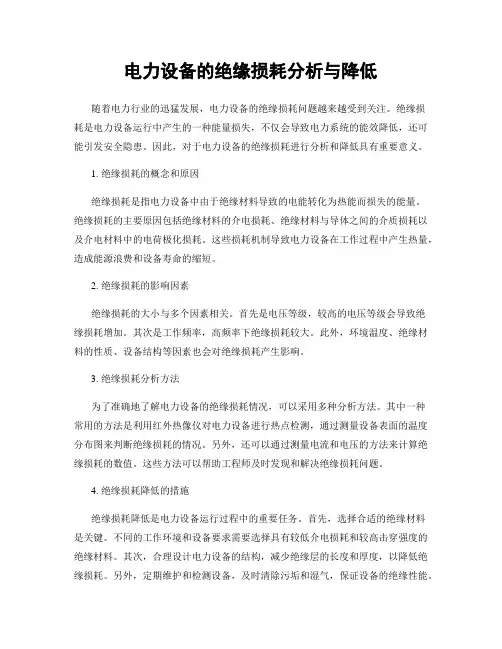

电力设备的绝缘损耗分析与降低随着电力行业的迅猛发展，电力设备的绝缘损耗问题越来越受到关注。

绝缘损耗是电力设备运行中产生的一种能量损失，不仅会导致电力系统的能效降低，还可能引发安全隐患。

因此，对于电力设备的绝缘损耗进行分析和降低具有重要意义。

1. 绝缘损耗的概念和原因绝缘损耗是指电力设备中由于绝缘材料导致的电能转化为热能而损失的能量。

绝缘损耗的主要原因包括绝缘材料的介电损耗、绝缘材料与导体之间的介质损耗以及介电材料中的电荷极化损耗。

这些损耗机制导致电力设备在工作过程中产生热量，造成能源浪费和设备寿命的缩短。

2. 绝缘损耗的影响因素绝缘损耗的大小与多个因素相关。

首先是电压等级，较高的电压等级会导致绝缘损耗增加。

其次是工作频率，高频率下绝缘损耗较大。

此外，环境温度、绝缘材料的性质、设备结构等因素也会对绝缘损耗产生影响。

3. 绝缘损耗分析方法为了准确地了解电力设备的绝缘损耗情况，可以采用多种分析方法。

其中一种常用的方法是利用红外热像仪对电力设备进行热点检测，通过测量设备表面的温度分布图来判断绝缘损耗的情况。

另外，还可以通过测量电流和电压的方法来计算绝缘损耗的数值。

这些方法可以帮助工程师及时发现和解决绝缘损耗问题。

4. 绝缘损耗降低的措施绝缘损耗降低是电力设备运行过程中的重要任务。

首先，选择合适的绝缘材料是关键。

不同的工作环境和设备要求需要选择具有较低介电损耗和较高击穿强度的绝缘材料。

其次，合理设计电力设备的结构，减少绝缘层的长度和厚度，以降低绝缘损耗。

另外，定期维护和检测设备，及时清除污垢和湿气，保证设备的绝缘性能。

5. 绝缘损耗降低的意义和挑战绝缘损耗的降低对于提高电力系统的能效、降低能源浪费具有重要意义。

降低绝缘损耗可以减少电网的负荷损耗和输电损耗，提高电力系统的输电效率。

然而，绝缘损耗的降低也面临一些挑战，如材料研发、设备设计和维护技术等方面的难题需要解决。

6. 绝缘损耗降低的前景展望随着能源和环境问题的日益突出，绝缘损耗的降低将成为电力设备研发和生产的关键方向。

电气设备的绝缘性能测试与评估在现代社会中，电气设备的广泛应用给我们的生活和工作带来了极大的便利。

然而，为了确保电气设备的安全可靠运行，对其绝缘性能进行测试与评估是至关重要的环节。

电气设备的绝缘性能就如同设备的“保护罩”，一旦这层“保护罩”出现问题，可能会引发漏电、短路等严重故障，甚至导致火灾、电击等危险事故，威胁到人员的生命安全和设备的正常运行。

因此，准确地测试和评估电气设备的绝缘性能，对于预防事故、保障设备稳定运行具有极其重要的意义。

绝缘性能测试的方法多种多样，常见的有绝缘电阻测试、介质损耗因数测试、局部放电测试等。

绝缘电阻测试是一种简单而常用的方法。

通过测量电气设备绝缘部分的电阻值，可以初步了解绝缘的状况。

如果电阻值过低，就意味着绝缘可能存在受潮、老化、破损等问题。

介质损耗因数测试则更加精细。

它能检测到绝缘材料在电场作用下的能量损耗情况。

介质损耗因数的增大，往往暗示着绝缘材料的劣化或者内部存在缺陷。

局部放电测试是检测绝缘内部微小放电现象的有效手段。

局部放电虽然在初期可能不明显，但却是绝缘逐渐劣化的重要征兆。

通过检测局部放电的强度、频率等参数，可以提前发现潜在的绝缘故障。

在进行绝缘性能测试时，需要严格遵循相关的标准和规范。

测试环境的温度、湿度等因素都会对测试结果产生影响，因此要确保测试条件的一致性和准确性。

同时，测试设备的精度和校准状态也直接关系到测试结果的可靠性。

对于测试所得的数据，需要进行科学合理的评估。

评估的过程不仅仅是简单地对比数据与标准值，还需要综合考虑设备的使用年限、运行环境、负载情况等因素。

比如，一台长期在高温、高湿度环境下运行的设备，其绝缘性能的下降速度可能会比正常环境下的设备更快。

此外，定期的绝缘性能测试和评估也是必不可少的。

对于新安装的电气设备，在投入使用前进行全面的绝缘测试，可以及时发现制造和安装过程中可能存在的问题。

而对于正在运行的设备，根据其重要性和运行状况，制定合理的测试周期，有助于及时掌握绝缘性能的变化趋势，做到早发现、早处理。

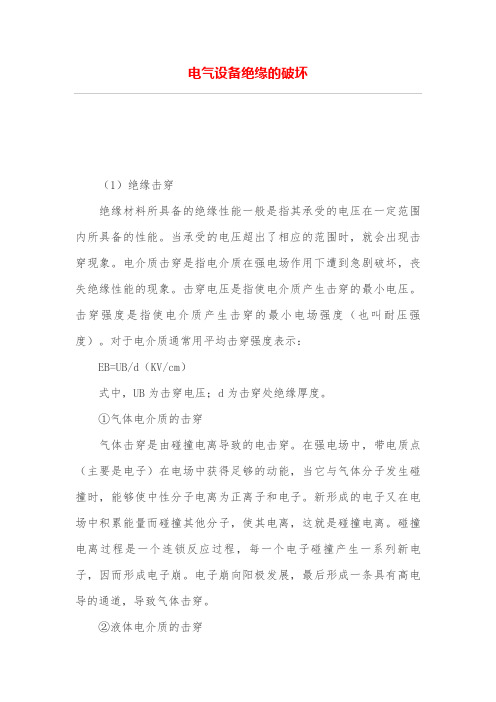

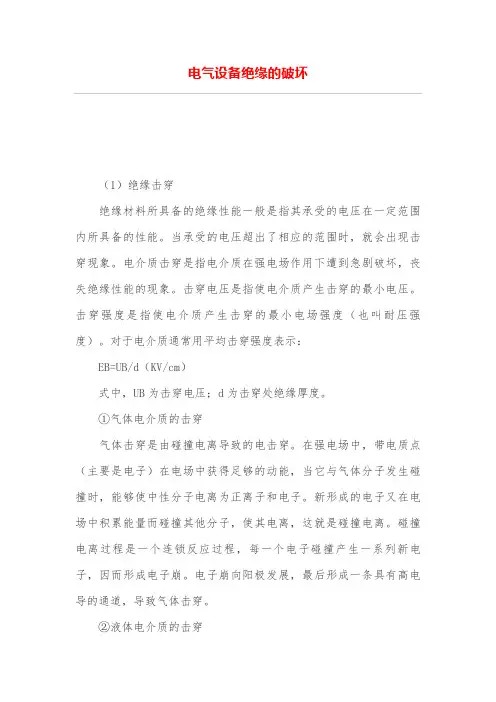

电气设备绝缘的破坏（1）绝缘击穿绝缘材料所具备的绝缘性能一般是指其承受的电压在一定范围内所具备的性能。

当承受的电压超出了相应的范围时，就会出现击穿现象。

电介质击穿是指电介质在强电场作用下遭到急剧破坏，丧失绝缘性能的现象。

击穿电压是指使电介质产生击穿的最小电压。

击穿强度是指使电介质产生击穿的最小电场强度（也叫耐压强度）。

对于电介质通常用平均击穿强度表示：EB=UB/d（KV/cm）式中，UB为击穿电压；d为击穿处绝缘厚度。

①气体电介质的击穿气体击穿是由碰撞电离导致的电击穿。

在强电场中，带电质点（主要是电子）在电场中获得足够的动能，当它与气体分子发生碰撞时，能够使中性分子电离为正离子和电子。

新形成的电子又在电场中积累能量而碰撞其他分子，使其电离，这就是碰撞电离。

碰撞电离过程是一个连锁反应过程，每一个电子碰撞产生一系列新电子，因而形成电子崩。

电子崩向阳极发展，最后形成一条具有高电导的通道，导致气体击穿。

②液体电介质的击穿液体电介质的击穿特性与其纯净度有关，一般认为纯净液体的击穿与气体的击穿机理相似，是由电子碰撞电离最后导致击穿。

但液体的密度大，电子自由行程短，积聚能量小，因此击穿场强比气体高。

工程上液体绝缘材料不可避免地含有气体、液体和固体杂质。

在强电场的作用下定向排列，运动到电场强度最高处联成小桥，小桥贯穿两电极间引起电导剧增，局部温度骤升，最后导致击穿。

为了保证绝缘质量，在液体绝缘材料使用之前，必须对其进行纯化、脱水、脱气处理；在使用过程中应避免这些杂质的侵入。

液体电介质击穿后，绝缘性能在一定程度上可以得到恢复。

③固体电介质的击穿固体电介质的击穿有电击穿、热击穿、电化学击穿、放电击穿等形式。

绝缘结构发生击穿，往往是电、热、放电、电化学等多种形式同时存在，很难截然分开。

一般来说，在采用tanδ值大、耐热性差的电介质的低压电气设备，在工作温度高、散热条件差时，热击穿较为多见。

而在高压电气设备中，放电击穿的概率就大些。

电气设备绝缘材料选用电气设备绝缘材料在电力系统中起着至关重要的作用。

它们用于保护电气设备免受外界介质的干扰，提供良好的绝缘性能，确保电力系统的安全运行。

本文将介绍电气设备绝缘材料的选用，包括材料的特性、选择要点以及市场上常见的绝缘材料。

一、电气设备绝缘材料的特性电气设备绝缘材料需要具备以下特性：1. 高绝缘强度：绝缘材料需要能够阻止电流的通过，因此要求具备较高的绝缘强度，以保证设备在工作时不受到漏电或放电等问题的影响。

2. 耐热性：电气设备工作时会产生大量的热量，绝缘材料需要能够承受高温，不发生熔融或变形，以保证设备的正常运行。

3. 耐腐蚀性：电气设备通常处于恶劣的环境中，绝缘材料需要能够抵抗化学物质的侵蚀，保持稳定性。

4. 机械强度：绝缘材料还需要具备一定的机械强度，能够抵抗外力的影响，防止因为机械损伤而导致设备的绝缘破坏。

二、电气设备绝缘材料的选择要点在选择电气设备绝缘材料时，需要考虑以下几个要点：1. 工作电压等级：不同的电气设备在工作时所承受的电压不同，因此绝缘材料的选择需要考虑到工作电压等级。

一般来说，工作电压越高，绝缘材料的绝缘强度要求越高。

2. 工作温度范围：电气设备在工作过程中会产生一定的热量，绝缘材料需要在工作温度范围内保持稳定性。

选择绝缘材料时需考虑设备的工作温度及周围环境的温度变化。

3. 抗腐蚀性能：根据电气设备所处的环境，选择具备良好抗腐蚀性能的绝缘材料，以保证设备长期使用不受化学介质的腐蚀。

4. 机械强度：根据设备所处的工作环境，选择具备足够机械强度的绝缘材料，能够承受外界的机械冲击和振动。

三、市场常见的电气设备绝缘材料市场上有许多种类的电气设备绝缘材料供选择。

以下是其中几种常见的绝缘材料：1. 绝缘胶带：绝缘胶带是一种常见的绝缘材料，它可以用于包裹导线、连接器等部件，提供绝缘保护。

绝缘胶带通常由聚合物材料制成，具有良好的绝缘性能和耐热性。

2. 绝缘管：绝缘管常用于电气设备连接线路的绝缘保护。

电力设备缺陷的分类标准简介电力设备缺陷是指设备在工作中出现的各种问题，如性能下降、故障和损坏等。

由于缺陷可能会导致电力设备的损坏和人员安全事故的发生。

因此，对电力设备缺陷进行分类和识别显得尤为重要。

本文将介绍电力设备缺陷的分类标准，以便工程师们能快速准确地识别缺陷并修复设备。

电力设备缺陷分类标准1.按照缺陷性质分类根据电力设备缺陷的性质，可以将其分为以下几类：•机械缺陷：机械缺陷指设备运行中出现的各种机械问题，如旋转部件损坏、轴承失灵、设备振动等。

•电气缺陷：电气缺陷指与电气元件和电路有关的问题，如开关出现问题、电路短路、电器元件老化等。

•热缺陷：热缺陷指由于过载、过电流和过热所导致的问题，如加热器烧坏、电缆绝缘老化等。

•化学缺陷：化学缺陷指由氧化、腐蚀等化学因素引起的问题，如腐蚀导致的设备损坏、气体粘附物等。

2.按照缺陷等级分类根据电力设备缺陷的重要性和影响程度，可以将其分为以下几个等级：•一级缺陷：指威胁人身安全或损失较大的缺陷，如发生电火灾、电击事故等。

•二级缺陷：指可能对设备运行造成严重影响或损失的缺陷，如高压开关失灵、电缆绝缘损坏等。

•三级缺陷：指可能对设备运行造成一定影响或损失的缺陷，如电动机轴承响声、电缆老化等。

•四级缺陷：指对设备运行影响较小或不影响的缺陷，如设备表面划伤、涂层剥落等。

3.按照缺陷类型分类根据电力设备缺陷的特征，可以将其分为以下几类：•电力部件缺陷：指电力设备中的元器件出现故障，如变压器、电容器等。

•电缆缺陷：指电缆出现问题，如老化、绝缘破损、连接部分松动等。

•接地故障：接地故障指设备的接地电阻超标或出现接地故障，会对设备的安全使用造成威胁。

•外部环境缺陷：指受到环境影响，如氧化、腐蚀等。

•机械结构破坏：机械结构破坏指设备的外壳或机械结构出现问题，如螺丝松动、设备机构变形等。

结论以上是电力设备缺陷的分类标准，对于工程师们来说，识别和分类电力设备的缺陷可以有效地提高设备的安全性和运行稳定性，降低设备维修成本和维修次数。

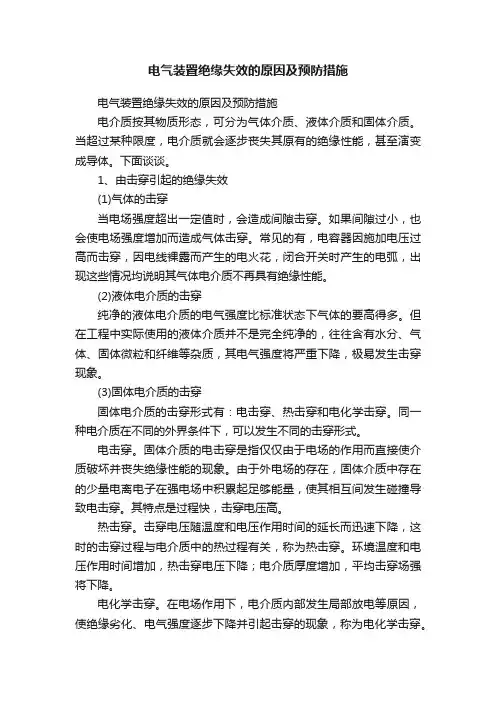

电气装置绝缘失效的原因及预防措施在电力系统中，电气装置作为电力传输和分配的关键设备，其正常运行对于保障电网的稳定运行和供电质量至关重要。

然而，在长期使用中，电气装置容易出现绝缘失效等问题，给电网的运行带来安全隐患和经济损失。

本文将从绝缘失效的原因、特征以及预防措施进行分析和讨论。

绝缘失效的原因绝缘失效是电气设备故障的一种常见形式。

绝缘失效是指设备绝缘强度下降、断裂或者被击穿等现象。

造成绝缘失效的原因有以下几个方面：1. 水分绝缘材料中如果含有水分，会使绝缘材料的介电强度降低，加速绝缘老化和损坏。

2. 温度温度是影响电气设备绝缘寿命的重要因素之一，由于使用环境和电气设备内部工作状态等原因，电气设备会受到不同程度的温度影响，导致绝缘材料软化、脆化、老化等现象。

3. 电压电气设备使用过程中，经常会产生电荷积累和放电现象，使得设备受到电压的冲击和高电场强度的作用，进而引起绝缘材料的损坏。

4. 污秽电气设备在使用过程中，很容易吸收大量的污染物质，如水汽、氧气、二氧化硫、氧化氮等，这些污染物对设备的绝缘性能造成影响，加速绝缘老化及损坏。

5. 机械应力设备由于外部环境和负荷等因素引起的振动、冲击、拉伸等机械应力，会导致绝缘材料的开裂、破碎甚至断裂，影响设备的绝缘性能。

绝缘失效的特征了解绝缘失效的特征对于及时发现设备的问题进行处理至关重要，电气设备的绝缘失效有以下表现：1. 聚酯漆泡聚酯漆泡是高压电设备绝缘失效的常见表现，多见于电机绕组的横波铜线升温、空载时运转时间过长等原因引起。

2. 部分放电部分放电是电气设备在高压作用下的必然产物，但过度部分放电会导致绝缘系统损坏。

高压电设备绝缘降低和绝缘损坏的表现之一是电介质的部分放电现象。

3. 绝缘材料颜色变化绝缘材料因绝缘老化引起颜色的变化，通常会由浅色变为暗色，表明绝缘损坏情况越来越严重，需要进行处理。

4. 绝缘电阻率降低绝缘电阻率降低通常是考虑到电流的稳态。

若高压电设备的绝缘老化，电阻就会降低。

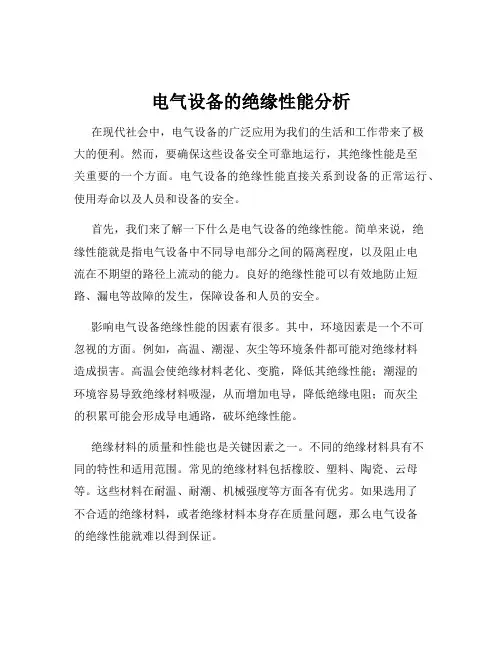

电气设备的绝缘性能分析在现代社会中，电气设备的广泛应用为我们的生活和工作带来了极大的便利。

然而，要确保这些设备安全可靠地运行，其绝缘性能是至关重要的一个方面。

电气设备的绝缘性能直接关系到设备的正常运行、使用寿命以及人员和设备的安全。

首先，我们来了解一下什么是电气设备的绝缘性能。

简单来说，绝缘性能就是指电气设备中不同导电部分之间的隔离程度，以及阻止电流在不期望的路径上流动的能力。

良好的绝缘性能可以有效地防止短路、漏电等故障的发生，保障设备和人员的安全。

影响电气设备绝缘性能的因素有很多。

其中，环境因素是一个不可忽视的方面。

例如，高温、潮湿、灰尘等环境条件都可能对绝缘材料造成损害。

高温会使绝缘材料老化、变脆，降低其绝缘性能；潮湿的环境容易导致绝缘材料吸湿，从而增加电导，降低绝缘电阻；而灰尘的积累可能会形成导电通路，破坏绝缘性能。

绝缘材料的质量和性能也是关键因素之一。

不同的绝缘材料具有不同的特性和适用范围。

常见的绝缘材料包括橡胶、塑料、陶瓷、云母等。

这些材料在耐温、耐潮、机械强度等方面各有优劣。

如果选用了不合适的绝缘材料，或者绝缘材料本身存在质量问题，那么电气设备的绝缘性能就难以得到保证。

电气设备的运行电压和工作电流也会对绝缘性能产生影响。

当电压过高或电流过大时，绝缘材料可能会承受过大的电场强度和热效应，从而导致绝缘性能下降甚至击穿。

此外，设备的运行时间和使用频率也会对绝缘性能产生累积性的影响。

长期运行的设备，其绝缘材料会逐渐老化，绝缘性能也会随之降低。

为了评估电气设备的绝缘性能，我们通常会采用一系列的测试方法。

绝缘电阻测试是最常见的一种方法，它通过测量绝缘电阻值来判断绝缘性能的好坏。

一般来说，绝缘电阻值越大，表明绝缘性能越好。

另外，还有耐压测试、泄漏电流测试等方法。

耐压测试是在一定的电压下对设备进行一段时间的施压，观察设备是否能够承受而不发生击穿；泄漏电流测试则是测量设备在正常工作电压下的泄漏电流，以判断绝缘是否存在缺陷。
