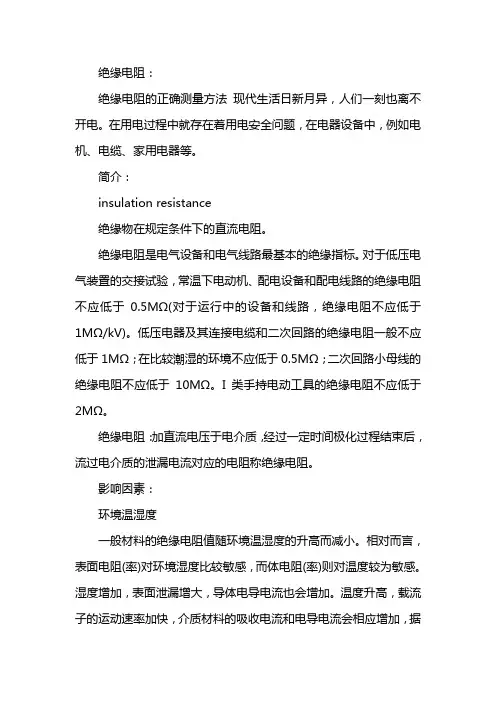

绝缘电阻：绝缘电阻的正确测量方法现代生活日新月异，人们一刻也离不开电。

在用电过程中就存在着用电安全问题，在电器设备中，例如电机、电缆、家用电器等。

简介：insulation resistance绝缘物在规定条件下的直流电阻。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。

对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。

低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。

I类手持电动工具的绝缘电阻不应低于2MΩ。

绝缘电阻：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。

影响因素：环境温湿度一般材料的绝缘电阻值随环境温湿度的升高而减小。

相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。

湿度增加，表面泄漏增大，导体电导电流也会增加。

温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70℃时的电阻值仅有20℃时的10%。

因此，测量绝缘电阻时，必须指明试样与环境达到平衡的温湿度。

测试时间用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。

在加压的同时，流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，最后达到比较平稳的电导电流。

被测电阻值越高，达到平衡的时间则越长。

因此，测量时为了正确读取被测电阻值，应在稳定后读取数值。

在通信电缆绝缘电阻测试方法中规定，在充电1分钟后读数，即为电缆的绝缘实测值。

但是在实际上，此方法有些不妥，因为直流电压对被测材料加压时，被测材料上的电流是电容电流，既然是电容电流，就与电缆的电容大小有关，电容大需要充电的时间就长，特别是油膏填充电缆，就需要的时间要长一些。

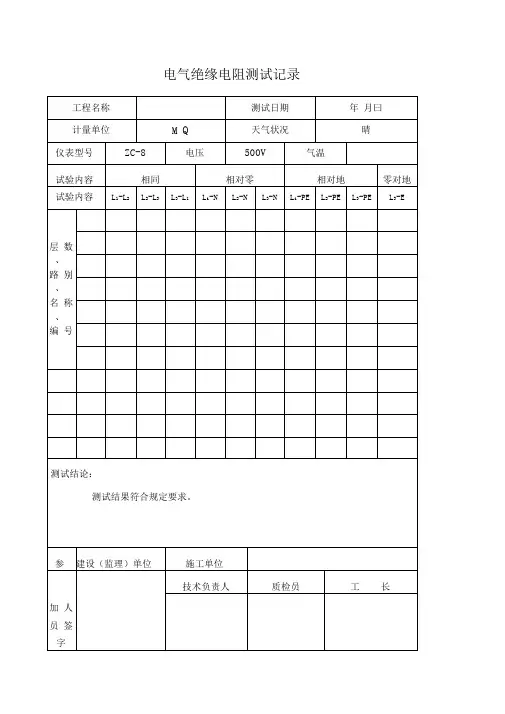

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第1 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第2 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第3 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第1 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第2 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

工程名称：鑫远湘府国际一期4#栋共页第页注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

工程名称：鑫远湘府国际一期4#栋共页第页注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

工程名称：鑫远湘府国际一期4#栋共页第页注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

工程名称：鑫远湘府国际一期4#栋共页第页注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

工程名称：鑫远湘府国际一期4#栋共页第页注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A 代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

工程名称：鑫远湘府国际一期4#栋共页第页注：该记录适用于单相、单相在线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

绝缘电阻测试记录测试日期：2021年10月15日测试人员：XXX测试目的：本次测试旨在测试电路中的绝缘电阻，以确定电路的安全性和可靠性。

测试设备：1. 数字电阻测试仪2. 绝缘电阻测试仪3. 安全绝缘靴4. 脚手架（便于到达测试点）测试步骤和结果：1. 断开电路：在进行绝缘电阻测试前，首先将待测试的电路进行断电处理，并确保电路已经完全切断。

2. 测试点准备：选择需要测试的电路节点，使用安全绝缘靴和脚手架确保测试人员的安全。

注意确保测试点干燥无尘，目视检查是否有可疑的破损或裸露的导体。

3. 连接测试仪器：根据测试仪器的操作手册，正确连接数字电阻测试仪和绝缘电阻测试仪，确保仪器工作正常。

4. 数字电阻测试：根据测试仪器的操作步骤，将测试仪器放置在待测试节点上，并记录测试值。

重复测试三次，确保结果的准确性。

将测试结果记录在下表中：测试点 | 测试值(Ω)-------------|-------------节点A | 1000节点B | 2000节点C | 15005. 绝缘电阻测试：根据测试仪器的操作手册，将绝缘电阻测试仪的测试极与待测试节点连接，并记录测试值。

重复测试三次，确保结果的准确性。

将测试结果记录在下表中：测试点 | 测试值(MΩ)-------------|-------------节点A | 2.5节点B | 1.8节点C | 2.06. 结果评估：根据测试结果，判断电路的绝缘情况。

通常来说，电路的绝缘电阻值应该远高于其电流所需的对地路径，以确保电路的安全性。

7. 修复和再测试：如果测试结果显示绝缘电阻值低于标准要求或有异常，需要将发现的问题进行修复，并再次进行测试，直到结果符合要求。

8. 测试结束：测试完成后，关闭测试仪器，并恢复原始电路连接。

测试结论：根据测试结果，节点A的绝缘电阻值为2.5 MΩ，节点B为1.8 MΩ，节点C为2.0 MΩ。

所有测试值均高于标准要求，电路的绝缘性良好。

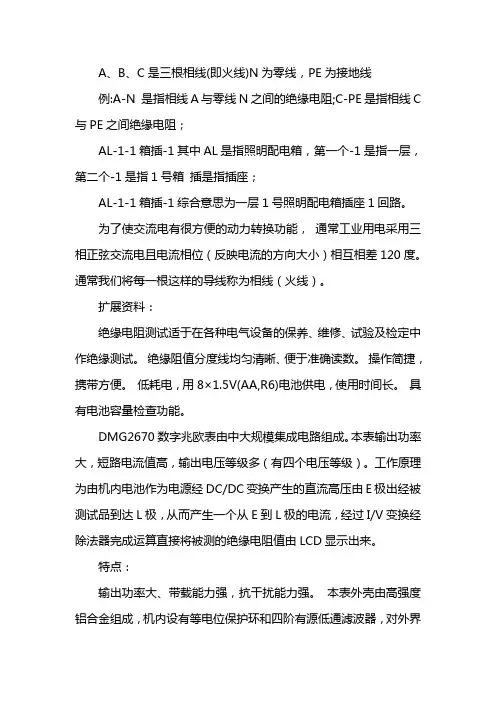

A、B、C是三根相线(即火线)N为零线，PE为接地线例:A-N 是指相线A与零线N之间的绝缘电阻;C-PE是指相线C 与PE之间绝缘电阻；AL-1-1箱插-1其中AL是指照明配电箱，第一个-1是指一层，第二个-1是指1号箱插是指插座；AL-1-1箱插-1综合意思为一层1号照明配电箱插座1回路。

为了使交流电有很方便的动力转换功能，通常工业用电采用三相正弦交流电且电流相位（反映电流的方向大小）相互相差120度。

通常我们将每一根这样的导线称为相线（火线）。

扩展资料：绝缘电阻测试适于在各种电气设备的保养、维修、试验及检定中作绝缘测试。

绝缘阻值分度线均匀清晰、便于准确读数。

操作简捷，携带方便。

低耗电，用8×1.5V(AA,R6)电池供电，使用时间长。

具有电池容量检查功能。

DMG2670数字兆欧表由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

特点：输出功率大、带载能力强，抗干扰能力强。

本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。

对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。

对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

本仪表不需人力作功，由电池供电，量程可自动转换。

一目了然的面板操作和LCD显示使得测量十分方便和迅捷。

本表输出短路电流可直接测量，不需带载测量进行估算。

测试仪器很多厂家普通用高阻计、兆欧表，在工作时，仪器自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

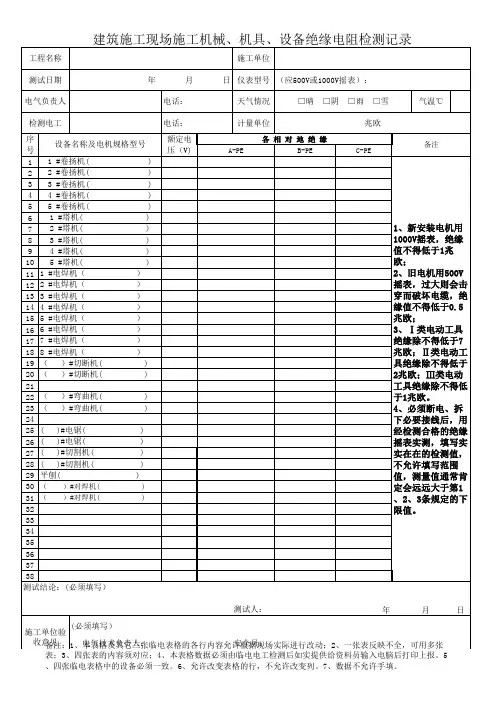

电气设备绝缘电阻测试记录施2002—60 工程名称：昆玉高速公路综合办公消防及暖通工程共页第页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
