判断变压器的联接组别方法

变压器的连接组别变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通交变时，在高、低压绕组中感应的电势之间存在一定的极性关系同名端：在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”。

变压器联结组别用时钟表示法表示规定：各绕组的电势均由首端指向末端，高压绕组电势从A指向X，记为“ÈAX”，简记为“ÈA”，低压绕组电势从a指向x，简记为“Èa”。

时钟表示法：把高压绕组线电势作为时钟的长针，永远指向“12”点钟，低压绕组的线电势作为短针，根据高、低压绕组线电势之间的相位指向不同的钟点。

确定三相变压器联结组别的步骤是：①根据三相变压器绕组联结方式（Y或y、D或d）画出高、低压绕组接线图（绕组按A、B、C相序自左向右排列）；②在接线图上标出相电势和线电势的假定正方向③画出高压绕组电势相量图，根据单相变压器判断同一相的相电势方法，将A、a重合，再画出低压绕组的电势相量图（画相量图时应注意三相量按顺相序画）；④根据高、低压绕组线电势相位差，确定联结组别的标号。

Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。

对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。

标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。

三相变压器联结组别（标号）的判定方法一、联结组别（标号）概念三相变压器的联结组别是指三相变压器一次（高压）绕组的线电压（电动势与二次（低压）绕组的线电压（电动势）之间的相位关系。

采用所谓的时钟表示法，就是把高压绕组的电压向量看成是时钟的长针，低压绕组的电压向量看成时钟的短针，长针指向12，看短针指在哪个数字上，这个数字即连接组号,如图1-1所示。

B.12639图1-1二、影响联结组别的因素三相变压器的联结组别与绕组的联结方法、各相电动势的相位及同名端的标志有关。

（一）联结方法的影响变压器绕组最常用的联结方式有星形、三角形接法，也有开口三角形、自藕形和曲接形（Z形）接法。

常见的有星形和三角形接法，而三角形接法又有逆接和顺接两种,即ax绕组的x端可以和b连接，也可以与c连接。

按照ax-by-cz-ax 顺序接线的称为顺接，按照ax-cz -by-ax 顺序接线的称为逆接；星形接法用Y 表示；三角形接法用D 表示，如图1-2所示。

Czcab .cca b图1-2（a ）星形联结 （b ）三角形联结（顺联） （c ）三角形联结（逆联）在三相变压器里 ，一次绕组的首端用A 、B 、C 表示 ；末端用X 、Y 、Z ；二次绕组的首端用a 、b 、c 表示，末端用x 、y 、z 表 示。

星形接法中点可以引出中线，也可以不引出。

这样,一、二绕组的接法就有各组合：(1)Y,y 或YN,y 或Y,yn;(2)Y,d 或YN,d;(3)D,y 或D,yn;(4)D,d 。

其中大写字母表示高压绕组接法,小写字母表示低压绕组接法,字母N,n 是星形接法的中心点引出标志。

（二）绕组电动势相位的影响在变压器的接线图中 ，一次绕组按A 、B 、C 相序排列，相位保持不变 ；二次绕组按a 、b 、c 相序排列，相位可有改变（abc 、bca 、cab ）。

同一铁心柱上的绕组属于同一相，相位相同 ；错开一个铁心柱相位滞后1200，钟点数按顺时针方向增加4h ，错开两个铁心柱，相位滞后2400，钟点数按顺时针方向增加8h ，如图1-3（a ）、（b ）所示。

三相变压器联结组别（标号）的判定方法一、联结组另U （标号）概念三相变压器的联结组别是指三相变压器一次（高压）绕组的线电压（电动势与二次（低压）绕组的线电压（电动势）之间的相位关系。

采用所谓的时钟表示法，就是把高压绕组的电压向量看成是时钟的长针，低压绕组的电压向量看成时钟的短针，长针指向12，看短针指在哪个数字上，这个数字即连接组号，如图1-1所示。

图1-1二、影响联结组别的因素三相变压器的联结组别与绕组的联结方法、各相电动势的相位及同名端的标志有关。

（一）联结方法的影响变压器绕组最常用的联结方式有星形、三角形接法，也有开口三角形、自藕形和曲接形（Z形）接法。

常见的有星形和三角形接法，而三角形接法又有逆接和顺接两种，即ax绕组的X端可以和b连接，也可以与C连接（1）Y,y 或 YN,y 或 Y,yn;（2）Y,d 或 YN,d;（3）D,y 或 D,yn;（4）D,d 。

其中大 写字母表示高压绕组接法，小写字母表示低压绕组接法，字母N,n 是星形接 法的中心点引出标志。

（二）绕组电动势相位的影响在变压器的接线图中 ，一次绕组按 A 、B 、C 相序排列，相位保持不 变；二次绕组按 a 、b 、C 相序排列，相位可有改变（abc 、bca 、Cab ）。

同一铁心柱上的绕组属于同一相，相位相同 ；错开一个铁心柱相位滞后1200,钟点数按顺时针方向增加4h ，错开两个铁心柱，相位滞后2400,钟点数按顺时针方向增加 8h ，如图1-3 （a ）、（b ）所示。

按照ax-by-cz-ax 顺序接线的称为顺接，按照 ax-cz -by-ax 顺序接线的称为逆接；星形接法用 Y 表示；二角形接法用 D 表示，如图 1-2所示。

* UC（a ）星形联结 在三相变压器里 （b ）三角形联结（顺联） ，一次绕组的首端用 A B 、 （C ）三角形联结（逆联）C 表示；末端用X 、丫、Z 二次绕组的首端用a 、b 、C 表示，末端用x 、y 、Z 表 示。

浅述三相变压器联结组别测定方法摘要：介绍三相变压器接线组别原理，接线组别用相量分析法用“时钟法”来表示高、低压两侧间线电压的相位关系，通过举列试验组别测定方法、步骤及验证方法，得出接线组别的一般变化规律。

关键词：变压器极性、接线组别、时钟法、组别测定0 引言三相变压器的连接组别用时序来表示，连接组别表明了三相变压器对称运行时高、低压侧线电势或线电压之间的相位关系，它不仅与线圈的绕向和首末端的标志有关，还与三相绕组的连接方式有关。

能否正确判断三相变压器联结组别，关系到能否将变压器并入系统的必要条件，保证了电力系统供电的可靠性，从而提高变压器的运行效率和系统运行的经济性。

1、简述三相变压器联结组别原理1.极性测定的依据高、低压线圈之间的相电压相位决定于两个线圈的标号及其绕向。

若高、低压线圈的标号和绕向都相同（或都相反）则高、低压侧的相电压同相，这时我们说A、a 两点同极性，如图1所示。

若只有标号(或绕向)反了，则相电压的相位相反，这时我们说A、a 两点不同极性，如图2所示。

2.三相绕组的联接方法把三个单相绕组联成三相绕组将有好几种联法，其中最基本的形式有星形（或 Y 形）接法和三角形（D或Δ形）接法两种，此外，还有曲折接法（或 Z 按法）。

一般情况下三角形联接和曲折形联接只采用右行联接。

3.三相变压器的联结组三相变压器高、低压侧线电压之间的相位关系，不但与标号和绕向有关，还与三相线圈的联接方式有关。

根据电机学理论，习惯上用“时钟法”来表示高、低压两侧间线电压的相位关系。

时钟法是把高压侧线电压的相量作为时钟的分针，且其指向定在12点，低压侧对应的线电压的相量作为钟表的时针，时针和分针指向的角度差别就是高低压侧间的线电压的相位差。

注意：判断连接组号时，必须按顺时针方向。

三相电力变压器常用的联结组标号有Y,Yo（即 Y/Y-12）、D,zO（即Δ/Z-12）、Y,d11（即Y/Δ-11）、Y,z11(即 Y/Z-11)。

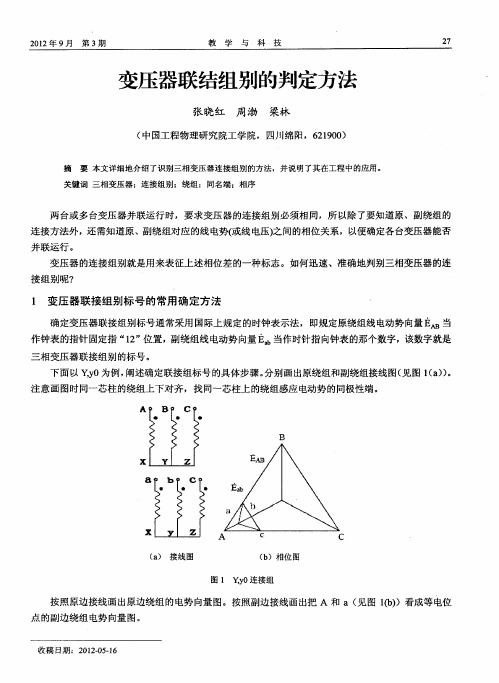

三相变压器绕组的联结组别1．变压器联接组别标号的常用确定方法确定变压器联接组别标号通常采用国际上规定的时钟表示法，即规定原绕组线电动势向量EAB当作钟表的指针固定指“12”位置，副绕组电动势向量Eab当作时针指向钟表的那个数字，该数字就是三相变压器联接组别的标号。

下面以Yy0为例，阐述确定联接组标号的具体步骤。

分别画出原绕组和副绕组接线图（见图1（a））。

注意画图时同一芯柱的绕组上下对齐，找同一芯柱上的绕组感应电动势的同极性端。

图1 Yy0连接组按照原边接线画出原边绕组的电势向量图。

按照副边接线画出把A和a（见图1(b)）看成等电位点的副边绕组电势向量图。

在原、副绕组电动势向量图中找出对应的线电动势相位差。

即Eab当作钟表的分针固定在“12”位置，Eab当作时针所指数字就是该变压器联接组别标号（图1中Eab指“12”，通常用“0”表示）。

联接组组成：原边接线、副边接线组别号。

由此得图1的联接组为Yy0。

应用此法，对应每一个联接组别都要画出对应原边接线和副边接线的电势向量图，步骤繁琐，也容易出错，掌握起来有一定的难度，尤其对从事变电站运行的职工更是如此。

笔者将所有的联接组别进行全面的分析，反复推敲，找出了它们之间的相互联系及变化规律，总结出了不用画向量图的简易确定联接组标号的方法。

2 变压器中各电动势向量的相位变化规律用国际上规定的方法确定三相变压器的联接组别，较关键的步骤是画原、副绕组电动势向量图，找原、副边绕组对应的线电动势相位差。

由于三相变压器结构的特点，三相变压器原、副绕组电动势向量的相位变化及相位差也有一定的规律可循。

三相变压器同一侧（原边或副边）各相电动势相位互等120°。

同一铁芯柱上原、副绕组相电动势要么同相，相位差为0°，要么反相，相位差为+180°（如图1 Yy0）。

不论怎样联接，电势向量组成的三角形为等边三角形。

高压绕组线电势EAB和对应的低压绕相线电势Eab之间的相位差总是30°的整倍数。

变压器连接组别的判断[摘要] 使用变压器或其他磁耦合线圈时，经常会遇到两个线圈的正确连接问题，如果连接不正确就有可能将变压器烧毁。

文章对此进行了探讨。

[关键词] 变压器同名端连接组一、前言在使用变压器或其他磁耦合线圈时，经常会遇到两个线圈的正确连接问题，如果连接不正确就有可能将变压器烧毁。

但是，要正确进行变压器绕组的连接，必须事先确定好绕组的同名端和连接组别。

二、同名端的确定方法1.分析法对两个绕向已知的绕组而言，可这样判断：当电流从两个同名端流入(或流出)时，铁心中所产生的自感磁通和互感磁通方向是一致的。

如图1所示，1端和4端为同名端，电流从这两个端点流入时，它们在铁心中产生的自感磁通和互感磁通方向相同。

图1 同名端的判定2.实验法对于一台已经制成的变压器，无法从外部观察其绕组的绕向，因此无法辨认其同名端，此时可用实验的方法进行测定，测定的方法有交流法和直流法两种。

(1)交流法如图2所示，将一次、二次绕组各取一个接线端连接在一起，如图中的2(即U2)和4(即u2)，并在一个绕组上(图中为N1绕组)加一个较低的交流电压u12，再用交流电压表分别测量U12、U13、U34各电压值。

如果测量结果为：U13=U12-U34，则说明N1、N2绕组为反向串联，即同名端相串联，故2和4为同名端，1和3也为同名端。

如果测量结果为：U13=U12+U34，则说明N1、N2绕组为顺向串联，即异名端相串联，故2和4为异名端，1和4即为同名端。

图2 交流法测定同名端(2)直流法用1.5V或3V的直流电源，按图3所示连接，直流电源接在高压绕组上，而直流毫伏表接在低压绕组两端。

当开关S合上的一瞬间，观察直流毫伏表指针摆动的方向，就可确定变压器绕组的同名端。

如果毫伏表指针向正方向（向右）摆动，则接直流电源正极的端子与接直流毫伏表正极的端子为同名端。

如果毫伏表指针向反方向（向左）摆动，则接直流电源正极的端子与接直流毫伏表负极的端子为同名端。

三相变压器连接组别的实用判别法【摘要】通过对三相变压器连接组别变化规律的分析，总结得出连接组比较实用的判别方法。

【关键词】三相变压器连接组别实用判别法一、前言三相变压器的一次侧和二次侧都可以接成三角形（△）或者星形（Y），因此，根据不同的需要，三相变压器的一次侧和二次侧就会有各种不同的接法，这就形成了不同的连接组别。

需要并联运行的三相变压器，它们的连接组别必须相同。

否则，即使它们的一次侧和二次侧电压大小一样，并联后仍会产生环流，从而损坏变压器，这说明掌握三相变压器连接组别的判别方法是十分重要的。

由于三相变压器连接组别是变化的，所以学生在学习及掌握其判别方法时就有一定的难度，但连接组别的判别还是有规律可循的。

现将多年来在教学工作中不断积累、总结的三相变压器连接组别实用判别法介绍如下。

二、影响连接组别变化的因素三相变压器连接组别反映了变压器一次侧和二次侧线电势之间的相位关系，按国际标准规定，用时钟表示法来标志变压器的连接组别。

影响连接组别变化的因素有4个，分别为：1、变压器绕组的同名端。

即在任何瞬间，绕组电势极性相同的线圈端。

2、变压器绕组的首尾引出端。

即绕组连接的引出端是由首端引出，还是由尾端引出。

3、变压器绕组的引出端相序。

即三相绕组与电源或负载连接的相序。

4、变压器绕组的连接方式。

即三相绕组是接成△形还是Y形，尤其是△形连接时，因为首尾连接的顺序不同，要看是正相序连接还是反相序连接。

变压器的连接组别与以上的4个因素是密切相关的，任何一个因素的改变，都会引起连接组别的改变。

三、连接组别的实用判别法根据影响连接组别改变的不同因素，判别方法的规律也有所不同。

1、绕组的同名端改变只要变压器一次侧或二次侧绕组的同名端改变，绕组的电势相位就移180°，则连接组别加“6”或减“6”。

如图1（a）所示的Y，d1连接组，若将二次侧绕组的同名端换成另一端，则变成图1（b）所示的Y，d7连接组（绕组电势的相量图省略）。

用相电压对三相变压器联接组别进行判别摘要：判断变压器联结组别的方法很多，各自有各自的特点和优势，在注电的专业基础考试中，很有可能有一道这样的题，本人觉得用相电压矢量图的方法容易掌握且不会出错。

常考的联结方式：YY、YD、DY三种，对于DD方式由于过于复杂从不考试，所以本文也不赘述了，而且考试的基本是根据联结图让写出属于哪种联结方式。

基本概念：同名端和出线。

不单独定义，在举例中体会。

1、用相电压矢量法判断YY接法例1：解：首先画出1次ABC的矢量图，顺时针方式120度旋转。

观察2次侧的a相和1次的A相对应，但是同名端相反，所以2次侧a相位A的180度延长线上。

如上图：所以2次侧的时针在6点钟方向，表示的是YY-6。

例2：首先画出原边ABC，副边的a相和原边的B对应，且同名端一样，所以将a画在B方向上，由于a是A旋转120度得到的，所以联结组别是YY-4.副边a对应原边的B，但是由于同名端相反，所以a在B的反向延长线上，如图：故YY-10例3：副边a在C的延长线方向，所以是YY-2可以看出YY的联结方式非常简单，考试也不会考你，如果在增加的难度，就是在原边的时候ABC就是打乱的情况下，你也可以不管他，照样按照ABC顺序画图，只观察副边的a对应在哪里，需不需要延长就可以一眼望穿秋水了。

2、用相电压矢量法判断YD/DY接法这个是核心考点，也是判断DY方法的基础，有的人通过撇捺等方式判断也可以，有些话很难描述，还是通过例子来体会吧，我们逐个深入举例，由简入繁。

EX1：先画出原边ABC，观察副边D的a相，由于同名端相同，a相三角型连接的那个抽头是a 的头部+c的尾部，ac对应原边的AC，所以a相在+A和-C之间分角线引出，和A的夹角是30度，所以是YD-1。

副边a相抽头是从a的头+b的尾引出，所以在原边图上画在+A与-B的平分线，故是YD-11。

EX3：副边a从a的头和b的尾引出。

注意了：由于同名端相反，倒180度认为是从a的尾b的头引出，并且a对应原边的A，b对应原边的C。
