变压器连接组别Dyn11与Yyn0的区别

干式变压器的联结组别表示方法是大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

具体来说，常用的干式变压器联结组别有以下几种：
1.Yyn0：这种组别的特点是高压绕组和低压绕组都采用星形接法，两个星点之间隔着变压器的铁芯。

该组别的应用范围比较广泛，适用于变压器输
出电压稳定的场合。

2.Dyn11：这种组别的特点是高压绕组采用三角形接法，低压绕组采用星形接法，且中性点引出接地。

这种联结方式具有抑制高次谐波的恶劣影响
的优点。

3.Zyn：这种组别的特点是高压绕组采用曲折形接法，低压绕组采用星形接法，中性点引出接地。

这种联结方式具有匝数比Y接法多15.5%的优点。

需要注意的是，不同型号、不同规格的干式变压器可能具有不同的联结组别和接线方式，因此在实际应用中需要根据具体要求进行选择和配置。

同时，为了确保安全和稳定运行，还需要进行相应的电气测试和验收工作。

2 对使用配电变压器 D, yn11结线的有关规 程的规定
( 1)《民用建筑电气设计规范》 ( JGJ/ T 16 - 92) 中第 4. 3. 3条规定 , 具有下列情况 之一 者 ,宜选用接线为 D, yn11变压器: ①三相不平 衡负荷超过变压器每相额定功率 15% 以上者。 ②需要提高单相短路电流值 ,确保低压单相接 地保护装置动作灵敏度。 ③需要限制三次谐波 含量者。
目前 ,国家标准《三相油浸式电力变压器技
术参数和要求 6, 10kV》 (报批稿 ) 中 , 已将 D, yn11结线变压器 列为系列产品 , 其容量自
50～ 1600kV A。 该类变压 器在制造上并 无困 难 ,沈阳变压器厂、北京变压器厂、保定变压器 厂、上海变压器厂等均有生产。
鉴于上述情况 ,建议在煤炭系统宜优先选 用 D, y n11结线型变压器 ,以取代 Y, y n0结线 变压器。
1997年第 5期
煤矿设计 · 33 ·
弦波时 ,则磁通为平顶波 ,两种结线组别变压器 副边波形分析见表 2。
表 2
变压器结 原边绕组有无 原边激磁 铁芯中磁 感应副边 线级别 3n次谐波通路 电流波形 通 波 形 电压波形
Y, yn0 无 通 路
正弦波
平顶波
· 34·
煤矿设计
1997年第 5期
配合治汾工程治理煤矿废水
山西忻州地区煤炭地质勘测设计研究所 印海南
“综合利用 ,化害为利” ,结合治汾工程 ,开 发利用煤矿废水 ,其社会效益和环境效益都很 显著 ,并且具有一定的经济效益。
1 概况
汾河是黄河的主要支流 ,为山西省第一大 河流 ,全长 710km,流经省内中南部地区 ,其流 域面积 39741km2 ,约占全省总面积的 1 /4。 汾 河流域是省内工业集中、农业发达的地区 ,其工 业产值占全省 46% ,农业产值占 64% ,人口占 41% ,全省每年从汾河流域取水 24. 3亿 m3,占 全省水资源利用总量的 46% ,汾河是山西省工 农业生产和人民生活用水的主要来源。

中压变压器的连接组别
中压变压器是电力系统中的重要设备之一，它主要用于将高压电网的电压降低到适合低压配电网使用的电压。

中压变压器的连接组别是指变压器的高压侧和低压侧的连接方式，不同的连接组别会影响变压器的性能和使用效果。

一、Yyn0连接组别
Yyn0连接组别是指变压器的高压侧为Y型连接，低压侧为单相接地的中性点，中压变压器的Yyn0连接组别是最常见的一种连接方式。

这种连接方式具有结构简单、可靠性高、维护方便等优点，适用于小型变压器和一般的配电系统。

二、Yd11连接组别
Yd11连接组别是指变压器的高压侧为Y型连接，低压侧为d相接地的中性点，中压变压器的Yd11连接组别适用于需要提高低压侧电压的场合，如电力系统中的长距离输电线路和大型工业企业的电力供应系统。

三、Yd1连接组别
Yd1连接组别是指变压器的高压侧为Y型连接，低压侧为d相不接地的中性点，中压变压器的Yd1连接组别适用于需要提高低压侧电压的场合，如电力系统中的长距离输电线路和大型工业企业的电力
供应系统。

四、Dyn11连接组别
Dyn11连接组别是指变压器的高压侧为d相连接，低压侧为Y型接地的中性点，中压变压器的Dyn11连接组别适用于需要提高高压侧电压的场合，如电力系统中的长距离输电线路和大型工业企业的电力供应系统。

五、Yyn11连接组别
Yyn11连接组别是指变压器的高压侧为Y型接地的中性点，低压侧为Y型接地的中性点，中压变压器的Yyn11连接组别适用于需要提高低压侧电压和减小高压侧电压的场合，如电力系统中的长距离输电线路和大型工业企业的电力供应系统。

中压变压器的连接组别是根据不同的电力系统需求和变压器性能要求来选择的，正确的连接组别可以提高变压器的使用效果和安全性。

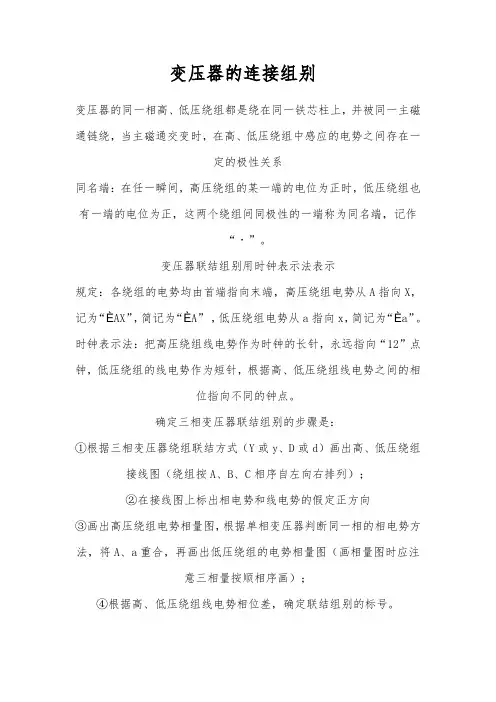

变压器的连接组别变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通交变时，在高、低压绕组中感应的电势之间存在一定的极性关系同名端：在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”。

变压器联结组别用时钟表示法表示规定：各绕组的电势均由首端指向末端，高压绕组电势从A指向X，记为“ÈAX”，简记为“ÈA”，低压绕组电势从a指向x，简记为“Èa”。

时钟表示法：把高压绕组线电势作为时钟的长针，永远指向“12”点钟，低压绕组的线电势作为短针，根据高、低压绕组线电势之间的相位指向不同的钟点。

确定三相变压器联结组别的步骤是：①根据三相变压器绕组联结方式（Y或y、D或d）画出高、低压绕组接线图（绕组按A、B、C相序自左向右排列）；②在接线图上标出相电势和线电势的假定正方向③画出高压绕组电势相量图，根据单相变压器判断同一相的相电势方法，将A、a重合，再画出低压绕组的电势相量图（画相量图时应注意三相量按顺相序画）；④根据高、低压绕组线电势相位差，确定联结组别的标号。

Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。

对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。

标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。

变压器常用连接组和适用范围
变压器的连接组别是用来表示变压器高低压绕组的接线方式以及它们之间的相位关系的。

连接组别的表示方法通常是用一个或两个字母加上一个数字来表示的，其中字母表示高压绕组的接线方式，数字表示低压绕组的接线方式。

以下是一些常用的变压器连接组别及其适用范围：
1. Yyn0：
适用范围：主要用于6-10kV电压等级的配电变压器，低压侧引出中性线，构成三相四线制供电。

2. Yd11：
适用范围：主要用于35-60kV，低压侧为6-10kV的输配电系统。

其低压侧采用三角形接法可以改善电网的电压波形，从而使三次谐波电流只能在三角形绕组内形成环流，不至于传输到用户和供电线路中去。

3. YNd11：
适用范围：主要用于高压侧为110kV及以上的大电流接地系统中的变压器。

4. Dyn11：
适用范围：这种连接组别在近年来逐步推广使用，主要用于高压侧为6-10kV，低压侧为380/220V的配电变压器。

Dyn11接线的变压器中性线电流不得超过二次绕组额定电流的75%。

5. Yd1：
适用范围：用于电力系统中的中性点不接地或经消弧线圈接地系统中，能够限制短路电流，降低故障时的电压降。

6. Yn：
适用范围：主要用于星形接线的变压器，中性点直接接地或经消弧线圈接地，广泛应用于电力系统中。

7. D：
适用范围：表示三角形接线的变压器，常用于高压侧为35kV及以下，低压侧为10kV及以下的电力系统中。

这些连接组别的选择取决于系统的电压等级、运行条件、负载特性和对电压质量的要求。

在选择变压器的连接组别时，需要考虑系统的稳定性和经济性，确保变压器能够高效和安全地运行。

变压器接线组别：Dyn11，Yyn0，Yd1表示的含义及使用场
合详解
变压器接线组别Dyn11，Yyn0，Yd1的含义是什么？想必大部分从事电气行业多年的电气人员都比较清楚了。

由低压电网供给电源的各种电器设备使用非常广泛，随着人民生活水平的提高，低压家用电器使用日益广泛，它们都是低压电网中不可忽视的谐波源，对于这些电器设备，由于数量多，不可能像对大容量谐波源那样逐个进行对电网谐波干扰的控制，为了抑制高次谐波的影响，同时更加有利于切除低压侧单相接地故障，减少变压器的损耗提高变压器的利用率和提高防雷性能，如何选择配电变压器的接线组别尤为重要。

下面小编就给大家详细地讲一讲变压器接线组别Dyn11，Yyn0，Yd1的含义，看完文章，希望能给广大电气人员带来一定帮助！
【1】变压器连接组别：
【2】变压器连接组别的表示方法：
【3】变压器接线组别Dyn11表示的含义：
【4】变压器接线组别Yyn0表示的含义：
【5】变压器接线组别Yd1表示的含义：。

三相变压器联结组别，YNdO,YynO,Yd11,YynO,YyO都是什莫意思？
1YNdo,没有这种联结组。

应该是YNd11（常用）：高压为星接（Y接）,并有中性点（N）弓I出，低压为三角形接（d接）,高低压相位角，相差30度。

2、YynO:高压星接（Y接），低压也是星接（y接）并有中性点（n）引出，高低压没有相位差，为0度。

3、Yd11,与第1条相似,只不过高压没有中性点引出。

高低压相位角，相差30度。

4、YyO,与第2条相似,高低压都没有中性点引出（没有N或n字母），高低压没有相位差，为。

度。

5、标准和习惯规定：高压接法用大写字母表示，常用有Y（星接）、D（三角形接）、N（有中性点引出）等。

低压接法用小写字母表示，有y、d、n等。

后面的数字代表用钟点法表示高低压间的相位差，有0点，11点，5点等。

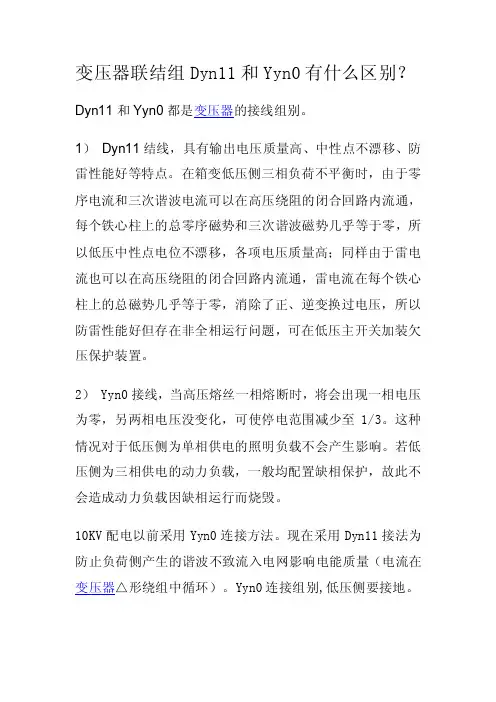

变压器联结组Dyn11和Yyn0有什么区别？Dyn11和Yyn0都是变压器的接线组别。

1）Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好但存在非全相运行问题，可在低压主开关加装欠压保护装置。

2） Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。

这种情况对于低压侧为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护，故此不会造成动力负载因缺相运行而烧毁。

10KV配电以前采用Yyn0连接方法。

现在采用Dyn11接法为防止负荷侧产生的谐波不致流入电网影响电能质量（电流在变压器△形绕组中循环）。

Yyn0连接组别,低压侧要接地。

据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。

而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。

现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有许多优点：3.1 D联结对抑制高次谐波的恶劣影响有很大作用3.1.1 在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；3.1.2 高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。

变压器Dyn11接法：高压侧三角形，低压侧星形且有中性线抽头，高压与低压有一个30度的相位差变压器Yyn0 接法：高压侧星形，低压侧星形且有中性线抽头，高压与低压没有相位差Yyn0：意思是高压Y接，也就是星形接，低压也是y接，低压中性点引出，高低压侧相位角为时钟上面的0时。

Dy11：意思是高压D接，也就是三角形接，低压也是y接，高低压侧相位角为时钟上面的11点钟方向的角度，即30度。

另外补充如下知识：变压器高低压有3种连接方式：星型、三角形和曲折形联结。

对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。

有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表示。

自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多%。

成本较大。

整流变压器就是降压变压器.降到所需电压后再用半导体管整流.变压器和普通变压器的原理相同.变压器是根据电磁感应原理制成的一种变换交流电压的设备．变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯．变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通．初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电.变压器的初，次级绕组的匝数比等于电压比.．如一个变压器的初级绕组是440匝，次级是220匝．初级输入电压为220V，在变压器的次就能得到110V的输出电压．有的变压器可以有多个次级绕组和抽头．这样就可以获得多个输出电压了．想请问一下，整流变压器的结构，前面是一个高压调压变，后面用红圈圈住那个是一个移相变压器吗只有移相的作用，不带调压的请给出相关参考资料，非常感谢我来帮他解答满意回答2012-09-07 22:19这是一个十二脉整流的移相变压器。

配电变压器D，yn11与Y，yn0两种联结方式的比较及应用
提起配电变压器，想必大部分电气设计人员都非常熟悉了，但是如果配电变压器的联结方式，可能不少电气设计人员都是一知半解，甚至还有一些电气设计人员是一问三不知的。

IEC标准中规定了变压器绕组联接组的最新表示方法。

即三相变压器绕组，连接成星形、三角形、曲折形时对于高压绕组则分别用Y、D、Z表示；对于中、低压绕组则分别用小写字母y、d、z表示。

如果是星形或曲折形联结有中性点引出时，则分别用YN或ZN，yn或zn表示。

变压器按高压、低压绕组联结的顺序组合起来就是绕组的联结组。

我们都知道在民用建筑的变电所供电中，变压器常用到联结方式为Y，yn0和D，yn11的接线组别，那么这两种接线组别有什么特点，又有什么区别呢？下面本文用图文方式详细地给大家讲一讲，看完文章，希望能给广大电气设计人员一些参考价值。

01 变压器连接组别Y,yn0和D,yn11的含义
▼
02 变压器Y,yn0联结组和变压器D,yn11联结组的区别
▼
03 文章总结
▼。

三相变压器联结组标号
三相变压器的联结组标号有**Yyn0、Yd11、Dyn11、Dzn0和Yzn11**。

不同联结组标号对应不同的适用场合，具体如下：
1. Yyn0联结组别的变压器适用于三相负荷基本平衡，其低压中性线电流不至超过低压绕组额定电流的25%的场合。

2. Yd11联结组别常用于110/10kV配电系统主变压器。

3. Dyn11联结组别的变压器适用于单相不平衡负荷引起的中性线电流，超过变压器低压绕组额定电流的25%时；供电系统中存在较大谐波源，3n次谐波电流比较突出时；10kV配电系统；用于多累地区。

4. Dzn0联结组别的变压器适用于中性点可承受绕组额定电流；供电系统中存在较大谐波源，高次谐波电流比较突出时；由单相不平衡负荷引起的中性线电流超过变压器低压绕组额定电流25%时。

5. Yzn11联结组别的变压器也是适用于单相不平衡负荷引起的中性线电流，超过变压器低压绕组额定电流25%时的情况。

变压器三相绕组有星型联结、三角形联结与曲折联结等三种联结法。

在绕组联结中常用大写字母A、B、C表示高压绕组首端，用X、Y、Z表示其末端；用小写字母a、b、c 表示低压绕组首端，x、y、z表示其末端，用o表示中性点。

新标准对星型、三角形和曲折形联结，对高压绕组分别用符号Y、D、Z表示；对中压和低压绕组分别用y、d、z表示。

有中性点引出时分别用YN、ZN和yn、zn表示。

自藕变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：1Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点可以引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。

成本较大。

据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。

而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。

现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有许多优点：3.1 D联结对抑制高次谐波的恶劣影响有很大作用3.1.1在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；3.1.2高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。

变压器Dyn11接法：高压侧三角形，低压侧星形且有中性线抽头，高压与低压有一个30度的相位差变压器Yyn0 接法：高压侧星形，低压侧星形且有中性线抽头，高压与低压没有相位差Yyn0：意思是高压Y接，也就是星形接，低压也是y接，低压中性点引出，高低压侧相位角为时钟上面的0时。

Dy11：意思是高压D接，也就是三角形接，低压也是y接，高低压侧相位角为时钟上面的11点钟方向的角度，即30度。

另外补充如下知识：变压器高低压有3种连接方式：星型、三角形和曲折形联结。

对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。

有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表示。

自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。

成本较大。

整流变压器就是降压变压器.降到所需电压后再用半导体管整流.变压器和普通变压器的原理相同.变压器是根据电磁感应原理制成的一种变换交流电压的设备．变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯．变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通．初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电.变压器的初，次级绕组的匝数比等于电压比.．如一个变压器的初级绕组是440匝，次级是220匝．初级输入电压为220V，在变压器的次就能得到110V的输出电压．有的变压器可以有多个次级绕组和抽头．这样就可以获得多个输出电压了．想请问一下，整流变压器的结构，前面是一个高压调压变，后面用红圈圈住那个是一个移相变压器吗？只有移相的作用，不带调压的？请给出相关参考资料，非常感谢？我来帮他解答满意回答2012-09-07 22:19这是一个十二脉整流的移相变压器。

变压器联结组Dyn11和Yyn0有什么区别？Dyn11和Yyn0都是变压器的接线组别30021）Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好但存在非全相运行问题，可在低压主开关加装欠压保护装置。

2） Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。

这种情况对于低压侧为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护，故此不会造成动力负载因缺相运行而烧毁。

10KV配电以前采用Yyn0连接方法。

现在采用Dyn11接法为防止负荷侧产生的谐波不致流入电网影响电能质量（电流在变压器△形绕组中循环）。

Yyn0连接组别,低压侧要接地。

据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。

而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。

现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有许多优点：3.1 D联结对抑制高次谐波的恶劣影响有很大作用3.1.1 在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；3.1.2 高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。

我国变压器采用的连接组别一、引言变压器作为电力系统中重要的电气设备之一，用于将高压电能转换为低压电能，以满足不同电压等级的电力需求。

在我国，变压器采用了不同的连接组别，以适应不同的电网配置和运行要求。

本文将详细介绍我国变压器采用的连接组别及其特点。

二、Yyn0连接组别Yyn0连接组别是我国变压器中最常见的一种连接方式。

其中，Y表示高压绕组为星形连接，y表示低压绕组为星形连接，n表示中性点为接地点，0表示高压绕组与低压绕组没有相位差。

这种连接组别适用于电网中高压侧和低压侧都需要接地的情况。

Yyn0连接组别的特点是：高压侧和低压侧都可以实现三相电压的平衡，中性点接地可以提供良好的故障电流路径，降低了绝缘的要求。

此外，Yyn0连接组别还具有较好的对称性，可以有效地抑制谐波，提高电能质量。

三、Dy11连接组别Dy11连接组别是我国变压器中另一种常见的连接方式。

其中，D表示高压绕组为三角形连接，y表示低压绕组为星形连接，11表示相位差为180度。

这种连接组别适用于电网中只有低压侧需要接地的情况。

Dy11连接组别的特点是：由于高压侧为三角形连接，可以承受较大的对称故障电流，提高了变压器的短路能力。

同时，Dy11连接组别还能够提供较好的电能质量，降低谐波对电网的影响。

四、Yd11连接组别Yd11连接组别是我国变压器中用于配电系统的一种连接方式。

其中，Y表示高压绕组为星形连接，d表示低压绕组为三角形连接，11表示相位差为180度。

这种连接组别适用于不需要低压侧接地的情况，如工业用电等。

Yd11连接组别的特点是：由于低压侧为三角形连接，使得变压器能够承受较大的非对称故障电流，提高了变压器的短路能力。

此外，Yd11连接组别还能够有效地抑制谐波，提高电能质量。

五、其他连接组别除了上述常见的连接组别外，我国的变压器还采用了一些特殊的连接方式，以适应特殊的电网配置和运行要求。

例如，Yyn6连接组别适用于需要低压侧接地的情况，而Dd0连接组别适用于高压侧和低压侧均不需要接地的情况。

非晶合金变压器连接组别为什么是Dyn11而不是yyn，希望有懂的的仁兄，告诉一声。

谢谢最佳答案一次绕组Δ接法在不平衡负载的情况下比Y接法有更好的稳定性，只是绕组的造价会比Y接法的高，并且设置分接开关的成本也较高，一般油浸变压器以采用Yyn12组别为主。

非晶合金变压器的成本主要是铁芯，线圈成本的比重相对较低，而非晶合金变压器多用于城市公用变，以单相负荷为主，一次绕组采用Δ接法有一定的优越性，且成本增加不多，所以非晶合金变压器多采用Dyn11组别。

采用Dyn11联结的好处•配电变压器采用Dyn11联结组的优势分析•Dyn11,与Yd11接法的零序阻抗算法？•在设计变压器的时候，Dyn11与Dyn1有没有什么•本站搜索更多关于“DYn11”的内容首先，有利于抑制高次谐波电流。

对Yyn0结线的三相变压器，原边星形连接而无中线，故三次谐波电流不能流通。

原边激磁电流波形为正弦波时，则铁芯中磁通为平顶波，副边感应电势波形所含高次谐波分量大；激磁电流中以三次谐波为主的高次谐波电流在原边接成三角形条件下，可在原边形成环流，与原边接成星形相比，有利于抑制高次谐波电流。

在当前电网中接用电力电子元件、气体放电灯等日益广泛、其功率越来越大的情况下，会使得电流波形畸变。

即使三相负荷平衡，中性线中也流过以3次谐波为主的高次谐波电流。

配电变压器的原边（常为10KV侧）采用三角形结线就抑制了此类高次谐波电流，这样就能保证供电波形的质量。

第二，有利于单相接地短路故障的切除：原边（高压）接成三角形（D接），绕组内可通过零序循环电流（感应产生），因而可与低压绕组零序电流互相平衡、去磁，因此，副边（低压侧）零序阻抗很小；若原边（高压侧）星接（Y接），绕组不能流过零序电流，低压侧激磁时，其零序电流在变压器铁芯中产生零序磁通，但其磁路不能在铁芯内形成闭合，要走铁芯外面的空气，其磁阻很大，变压器的零序阻抗较大。

若发生单相短路，其短路电流值就会相对地减小，致使在很多情况下，其单相接地短路电流几乎不能使低压断路器快速动作或使熔断器迅速熔断。

变压器Dyn11和Yyn0接线的区分和原理变压器Dyn11接法：高压侧三角形，低压侧星形且有中性线，高压与低压有一个30度的相位差变压器Yyn0接法：高压侧星形，低压侧星形且有中性线，高压与低压没有相位差Yyn0：意思是高压Y接，也就是星形接，低压也是y接，低压中性点引出，高处与低处压侧相位角为时钟上面的0时。

Dy11：意思是高压D接，也就是三角形接，低压也是y接，高处与低处压侧相位角为时钟上面的11点钟方向的角度，“11”表示变压器二次侧的线电压滞后一次侧线电压330度（或超前30度）。

另外补充如下学问：变压器高处与低处压有3种连接方式：星型、三角形和曲折形联结。

对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。

有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表示。

数字采纳时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、低压绕组联结的次序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高处与低处压侧相量关系就是联结组别。

变压器二个绕组组合起来就形成了4种接线组别：“Yy”“Dy”“Yd”和“Dd”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不加添任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

常用的三种联结组别不同的特征：1.Y联结：星形接线的特点是高压绕组最为经济。

星形接线允许降低中点处的绝缘，使变压器高压绕组实行分级绝缘，从而降低成本。

星形接线绕组电压等于线电压的1/√3，绕组电流等于线电流。

星形接法的中性点引出线还可以用来直接接地，或经消弧线圈接地，假如不接地也可接避雷器，防止操作过电压和雷电过电压。
