变压器的连接组别变压器的同一相高、低压绕组都是绕在同一铁芯柱上,并被同一主磁通链绕,当主磁通交变时,在高、低压绕组中感应的电势之间存在一定的极性关系同名端:在任一瞬间,高压绕组的某一端的电位为正时,低压绕组也有一端的电位为正,这两个绕组间同极性的一端称为同名端,记作“˙”。
变压器联结组别用时钟表示法表示规定:各绕组的电势均由首端指向末端,高压绕组电势从A指向X,记为“ÈAX”,简记为“ÈA”,低压绕组电势从a指向x,简记为“Èa”。
时钟表示法:把高压绕组线电势作为时钟的长针,永远指向“12”点钟,低压绕组的线电势作为短针,根据高、低压绕组线电势之间的相位指向不同的钟点。
确定三相变压器联结组别的步骤是:①根据三相变压器绕组联结方式(Y或y、D或d)画出高、低压绕组接线图(绕组按A、B、C相序自左向右排列);②在接线图上标出相电势和线电势的假定正方向③画出高压绕组电势相量图,根据单相变压器判断同一相的相电势方法,将A、a重合,再画出低压绕组的电势相量图(画相量图时应注意三相量按顺相序画);④根据高、低压绕组线电势相位差,确定联结组别的标号。
Yy联结的三相变压器,共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别,标号为偶数Yd联结的三相变压器,共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别,标号为奇数为了避免制造和使用上的混乱,国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。
对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。
标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中,供电给动力和照明的混合负载;Yd11组别的三相电力变压器用于低压高于0.4kV的线路中;YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中;YNy0组别的三相电力变压器用于原边需接地的系统中;Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。

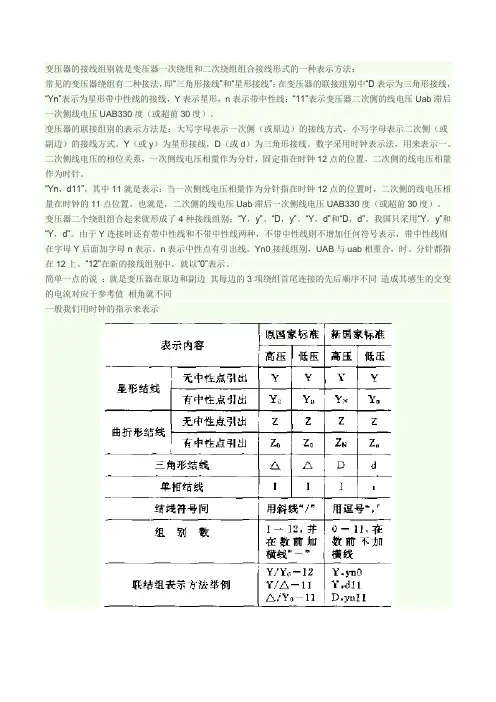

变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法;
常见的变压器绕组有二种接法,即“三角形接线”和“星形接线”;在变压器的联接组别中“D表示为三角形接线,“Yn”表示为星形带中性线的接线,Y表示星形,n表示带中性线;“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D(或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
“Yn,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。
也就是,二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别,UAB与uab相重合,时、分针都指在12上。
“12”在新的接线组别中,就以“0”表示。
简单一点的说:就是变压器在原边和副边其每边的3项绕组首尾连接的先后顺序不同造成其感生的交变的电流对应于参考值相角就不同
一般我们用时钟的指示来表示。

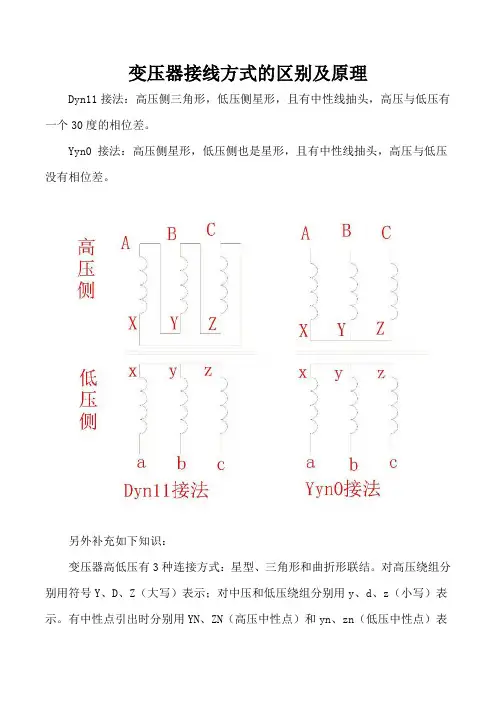

变压器接线方式的区别及原理
Dyn11接法:高压侧三角形,低压侧星形,且有中性线抽头,高压与低压有一个30度的相位差。
Yyn0 接法:高压侧星形,低压侧也是星形,且有中性线抽头,高压与低压没有相位差。
另外补充如下知识:
变压器高低压有3种连接方式:星型、三角形和曲折形联结。
对高压绕组分别用符号Y、D、Z(大写)表示;对中压和低压绕组分别用y、d、z(小写)表示。
有中性点引出时分别用YN、ZN(高压中性点)和yn、zn(低压中性点)表
示。
自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。
变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。
例如:高压为Y,低压为yn联结,那么绕组联结组为Yyn。
加上时钟法表示高低压侧相量关系就是联结组别。
常用的三种联结组别有不同的特征:
1 Y联结:绕组电流等于线电流,绕组电压等于线电压的1/√3,且可以做成分级绝缘;另外,中性点引出接地,也可以用来实现四线制供电。
这种联结的主要缺点是没有三次谐波电流的循环回路。
2 D联结:D联结的特征与Y联结的特征正好相反。
3 Z联结:Z联结具有Y联结的优点,匝数要比Y形联结多15.5%,成本较大。

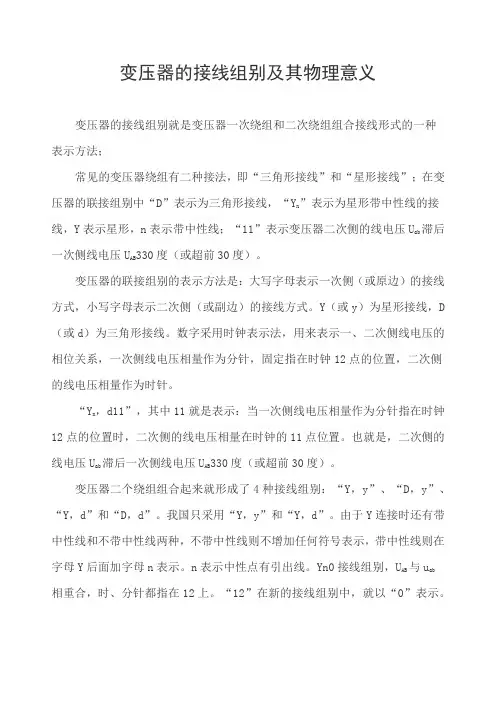

变压器的接线组别及其物理意义变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法;常见的变压器绕组有二种接法,即“三角形接线”和“星形接线”;在变压器的联接组别中“D”表示为三角形接线,“Y n”表示为星形带中性线的接线,Y表示星形,n表示带中性线;“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度(或超前30度)。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D (或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
“Y n,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。
也就是,二次侧的线电压U ab滞后一次侧线电压U AB330度(或超前30度)。
变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别,U AB与u ab相重合,时、分针都指在12上。
“12”在新的接线组别中,就以“0”表示。
下面是变压器接线组别的向量图及原、副边绕组的接线示意图。
例1:一台三绕组变压器,高压为中性点引出的星形联结绕组,额定电压为121kV;中压为中性点引出的星形联结绕组,额定电压为38.5kV,低压为三角形联结绕组,额定电压为10.5kV。
两个星形联结绕组的电压是同相位(钟时序数0),而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以,该台变压器的联结组标号为:YN,yn0,d11。

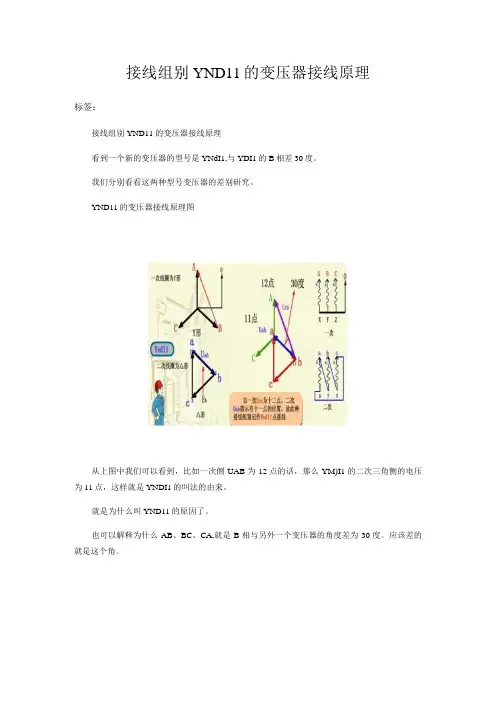

接线组别YND11的变压器接线原理标签:接线组别YND11的变压器接线原理看到一个新的变压器的型号是YNdI1,与YDI1的B相差30度。
我们分别看看这两种型号变压器的差别研究。
YND11的变压器接线原理图从上图中我们可以看到,比如一次侧UAB为12点的话,那么YM)I1的二次三角侧的电压为11点,这样就是YNDI1的叫法的由来。
就是为什么叫YND11的原因了。
也可以解释为什么AB、BC、CA,就是B相与另外一个变压器的角度差为30度。
应该差的就是这个角。
免责声明:本站信息来源于互联网、期刊杂志或由作者提供,其内容并不代表本网观点,仅供参考。
如有侵犯您的版权或其他有损您利益的行为,我们会立即进行改正并删除相关内容。
________ 电力变压器工作原理介绍____________ 来源:变压器信息网时间:2010-07-13责任编辑:张景标签:变压器原理铁芯用于国内变压器的高压绕组一般联成Y接法,二手变压器中压绕组与低压绕组的接法要视系统情况而决定。
所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系。
如低压系配电系统,则可根据标准规定决定°高压绕组常联成Y接法是由于相电压可等于线电压的57.7%,交流变压器每匝电压可低些。
1).国内的500、330、220与IIokV的输电系统的电压相量都是同相位的,什么是变压器所以,对下列电压比的三相三绕组或三相自耦变压器,高压与中压绕组都要用星形接法。
当三相三铁心柱铁心结构时,低压绕组也可采用星形接法或角形接法,传输线变压器它决定于低压输电系统的电压相量是与中压及高压输电系统电压相量为同相位或滞后30°电气角。
500/220/1VkV—YN,ynθ,ynθ或YN,ynθ,d11220/110/1VkV—YN,ynθ,ynθ或YN,ynθ,d11330/220/1VkV—YN,ynθ,ynθ或YN,ynθ,d11330/110/1VkV—YN,ynθ,ynθ或YN,ynθ,d112).国内60与35kV的输电系统电压有二种不同相位角。

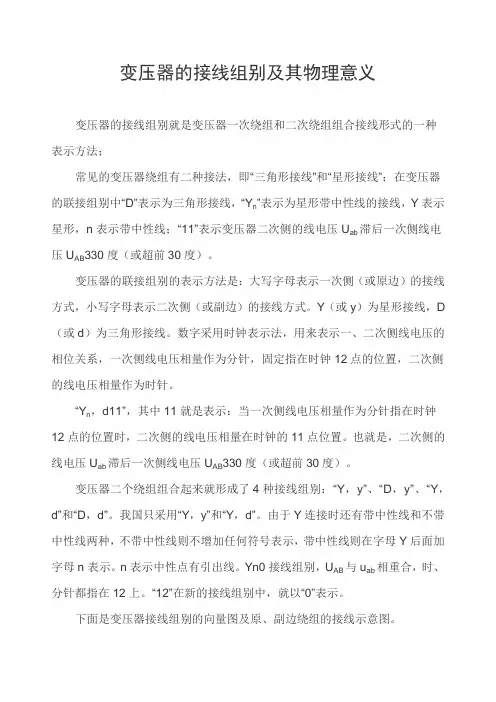

变压器的接线组别及其物理意义变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法;常见的变压器绕组有二种接法,即“三角形接线”和“星形接线”;在变压器的联接组别中“D”表示为三角形接线,“Y n”表示为星形带中性线的接线,Y表示星形,n表示带中性线;“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度(或超前30度)。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D (或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
“Y n,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。
也就是,二次侧的线电压U ab滞后一次侧线电压U AB330度(或超前30度)。
变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别,U AB与u ab相重合,时、分针都指在12上。
“12”在新的接线组别中,就以“0”表示。
下面是变压器接线组别的向量图及原、副边绕组的接线示意图。
例1:一台三绕组变压器,高压为中性点引出的星形联结绕组,额定电压为121kV;中压为中性点引出的星形联结绕组,额定电压为38.5kV,低压为三角形联结绕组,额定电压为10.5kV。
两个星形联结绕组的电压是同相位(钟时序数0),而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以,该台变压器的联结组标号为:YN,yn0,d11。

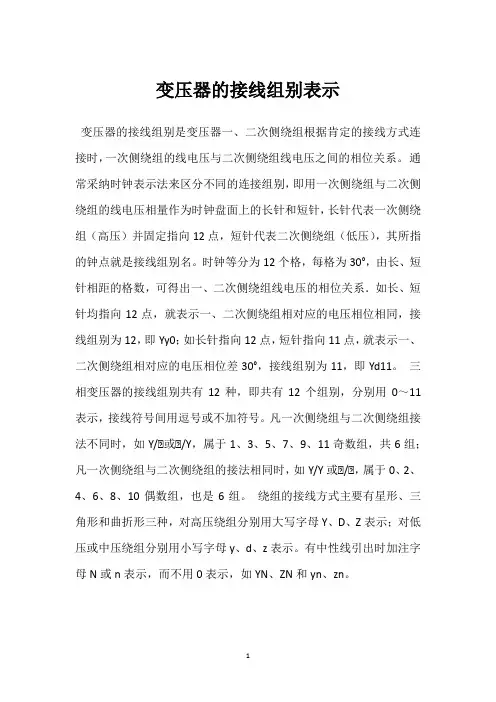

变压器的接线组别表示
变压器的接线组别是变压器一、二次侧绕组根据肯定的接线方式连接时,一次侧绕组的线电压与二次侧绕组线电压之间的相位关系。
通常采纳时钟表示法来区分不同的连接组别,即用一次侧绕组与二次侧绕组的线电压相量作为时钟盘面上的长针和短针,长针代表一次侧绕组(高压)并固定指向12点,短针代表二次侧绕组(低压),其所指的钟点就是接线组别名。
时钟等分为12个格,每格为30°,由长、短针相距的格数,可得出一、二次侧绕组线电压的相位关系.如长、短针均指向12点,就表示一、二次侧绕组相对应的电压相位相同,接线组别为12,即Yy0;如长针指向12点,短针指向11点,就表示一、二次侧绕组相对应的电压相位差30°,接线组别为11,即Yd11。
三相变压器的接线组别共有12种,即共有12个组别,分别用0~11表示,接线符号间用逗号或不加符号。
凡一次侧绕组与二次侧绕组接法不同时,如Y/△或△/Y,属于1、3、5、7、9、11奇数组,共6组;凡一次侧绕组与二次侧绕组的接法相同时,如Y/Y或△/△,属于0、2、4、6、8、10偶数组,也是6组。
绕组的接线方式主要有星形、三角形和曲折形三种,对高压绕组分别用大写字母Y、D、Z表示;对低压或中压绕组分别用小写字母y、d、z表示。
有中性线引出时加注字母N或n表示,而不用0表示,如YN、ZN和yn、zn。
1。

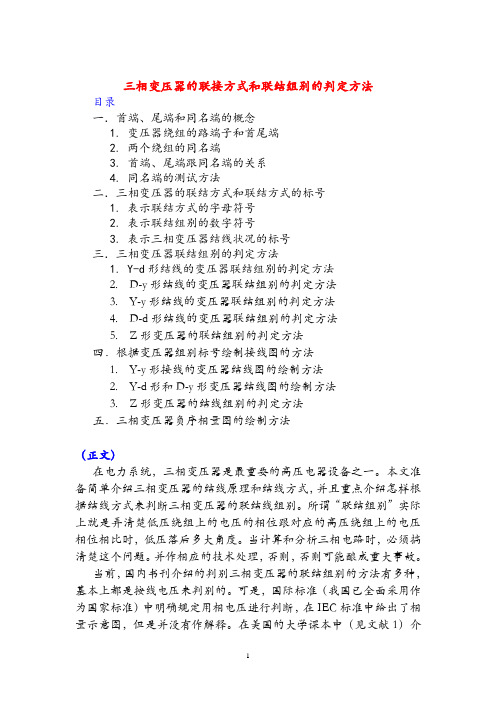

三相变压器的联接方式和联结组别的判定方法目录一.首端、尾端和同名端的概念1. 变压器绕组的路端子和首尾端2. 两个绕组的同名端3. 首端、尾端跟同名端的关系4. 同名端的测试方法二.三相变压器的联结方式和联结方式的标号1. 表示联结方式的字母符号2. 表示联结组别的数字符号3. 表示三相变压器结线状况的标号三.三相变压器联结组别的判定方法1. Y-d形结线的变压器联结组别的判定方法2. D-y形结线的变压器联结组别的判定方法3. Y-y形结线的变压器联结组别的判定方法4. D-d形结线的变压器联结组别的判定方法5. Z形变压器的联结组别的判定方法四.根据变压器组别标号绘制接线图的方法1. Y-y形接线的变压器结线图的绘制方法2. Y-d形和D-y形变压器结线图的绘制方法3. Z形变压器的结线组别的判定方法五.三相变压器负序相量图的绘制方法(正文)在电力系统,三相变压器是最重要的高压电器设备之一。
