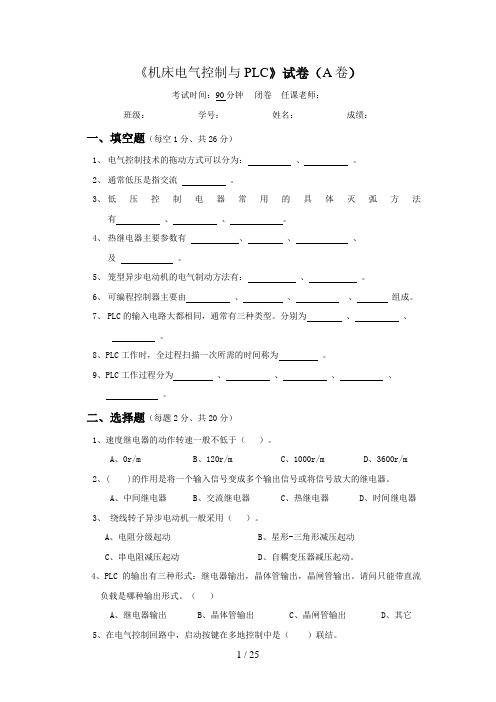

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流。
3、低压控制电器常用的具体灭弧方法有、、。
4、热继电器主要参数有、、、及。
5、笼型异步电动机的电气制动方法有：、。
6、可编程控制器主要由、、、组成。
7、PLC的输入电路大都相同，通常有三种类型。
分别为、、。
8、PLC工作时，全过程扫描一次所需的时间称为。
9、PLC工作过程分为、、、、。
二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。
2．1分析图2.43中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。
2.2路。
2.3 试画出某机床主电动机控制线路图。
要求：⑴可正反转；⑵可正向点动；⑶两处起停。
答：要求电路图如下所示2.4 如图2.44所示，要求按下起动按钮后能依次完成下列动作： (1) 运动部件A 从1到2； (2) 接着B 从3到4； (3) 接着A 从2回到1； (4) 接着B 从4回到3；123321DCBATitleNumberSize A4Date:14-May -2001File:F:\x2ABM1M2SQ1SQ2SQ3SQ412342.5 要求三台电动机M1、M2、M3按下列顺序起动：M1起动后，M2才能起动；M2起动后，M3才能起动。
停止时按逆序停止，试画出控制线路。
KM22.6什么叫降压起动？常用的降压起动方法有哪几种？答：（1）降压起动即：在起动时减小加在电动机定子绕组上的电压，以减小起动电流；而起动后再将电压恢复到额定值，电动机进入正常工作状态。
（2）三相笼型异步电动机降压启动的方法有：定子绕组串电阻（电抗）启动、Y—△降压启动、延边三角形降压启动、自耦变压器降压启动。
2.7 电动机在什么情况下应采用降压起动？定子绕组为Y形接法的三相异步电动机能否用Y—△降压起动？为什么？答：当电源容量小于180KV，电动机容量在小于7KV的情况下通常采用降压启动。
Y—△降压启动不适合定子为Y形接法的三相异步电动机，在启动后电机会仍然处于低压运行。
2.8 找出图2.45所示的Y—△降压起动控制线路中的错误，并画出正确的电路。
2.9 试分析图2.20所示的电路中,当KT延时时间太短及延时闭合与延时打开的触点接反后,电路将出现什么现象?答：（1）当KT延时时间太短电动机未完全启动之前就工作（2）延时闭合与延时打开的触点如果接反，则电路一旦通电，KM2线圈即可得电，电动机不经过星形启动就工作三角形正常运行状态。
《机床电气控制PLC》期末考试试卷附答案一、填空题（每空3分、共30分）1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流，直流。
3、低压控制电器常用的具体灭弧方法有、、栅片灭弧法。
4、热继电器主要参数有热继电器额定电流、、、整定电流及调节范围。
5、笼型异步电动机的电气制动方法有：、。
二、单项选择题（每题4分，共40分）1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题（每题10分，共30分）1、交流接触器有哪几部分组成？说出交流接触器与交流继电器的相同及不同之处。
2、电动机的启动电流很大，在电动机启动时，能否是按电动机额定电流整定的热继电器动作？为什么？3、熔断器为什么一般不用作过载保护？机床电气控制PLC参考答案一、填空题1、单独拖动方式集中拖动2、1200V以下 1500V以下3、机械灭弧窄缝灭弧法4、相数热元件额定电流5、能耗制动反接制动二、选择题1B 2A 3C 4B 5B 6A 7A 8B 9C 10A三、简答题1、交流接触器由电磁系统、触电系统、灭弧装置、反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构等部分组成继电器和接触器都是用来自动接通或断开电路的抵押电器，但是他们有很多不同之处。
7.5 综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-20二、填空题1． CNC 。
2．数字和顺序。
3．输入/输出。
4．系统和机床。
5．包括、 MT侧至PLC 、 PLC至MT侧、 CNC侧至PLC 、 PLC至CNC 侧四个部分。
6． CNC 侧”和“ MT 侧”。
7．数字；顺序。
8．输入，输出。
9．开关量，继电器。
10．硬件和软件，独立。
三、简答题1．答：数控机床有内装型PLC和独立型PLC，内装型PLC集成在CNC装置中, 也称集成式PLC，它从属于CNC装置，是CNC装置的一个部件,PLC与NC之间的信号传送是在CNC 装置内部总线实现的。
2.答：PLC与CNC及机床之间的信息交换，对于PLC的功能发挥，是非常重要的。
数控系统中PLC的信息交换，就是以PLC为中心，在CNC、PLC和MT间的信息传送，PLC与CNC 侧和MT侧三者之间的信息交换。
3.答：独立型PLC又称外装型PLC，它独立于NC装置，不从属于CNC装置, 具有独立完成控制功能的PLC。
大多采用模块化结构，装在插板式笼箱内, 它的CPU、系统程序、用户程序、I/O电路，通信等均设计成独立的模块，I/O点数可以通过I/O模块的增减、配置灵活。
可以实现对外部伺服装置直接进行控制, 可以扩大CNC的控制功能。
4．答：PLC至CNC侧的关系：PLC 送至CNC 的信息也由开关量信号或寄存器完成, PLC发给CNC的信息主要功能代码是M、S、T功能的应答信息和各坐标轴对应的机床参考点等信息。
5．答：PLC主要完成主轴的正反转和停止、准停、主轴的起动和停止、刀架换刀、卡盘夹紧/松开、工作台交换、冷却和润滑控制、报警监测、排屑、机械手取送刀等一些辅助动作及对机床外部开关、输出信号等功能控制。
6．答：对于内装型PLC,机床输入的开关量信号→ CNC装置的RAM → PLC的RAM。
PLC的进行逻辑运算处理后的数据还在PLC的RAM中，同时传送到CNC装置的RAM中，由CNC装置软件读取RAM中数据。

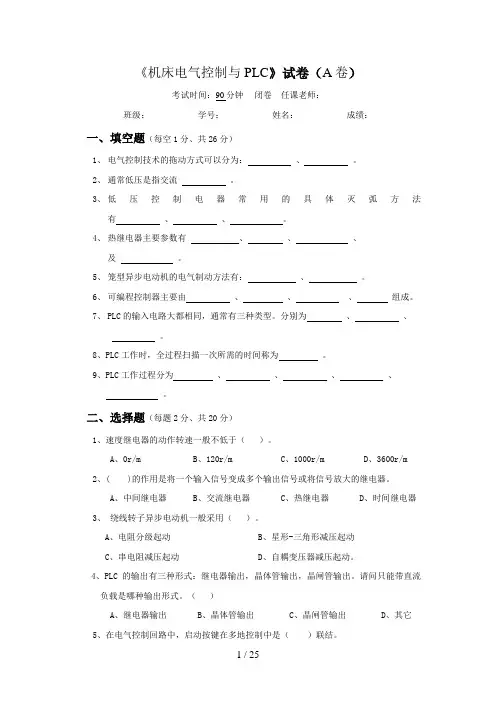

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流。
3、低压控制电器常用的具体灭弧方法有、、。
4、热继电器主要参数有、、、及。
5、笼型异步电动机的电气制动方法有：、。
6、可编程控制器主要由、、、组成。
7、PLC的输入电路大都相同，通常有三种类型。
分别为、、。
8、PLC工作时，全过程扫描一次所需的时间称为。
9、PLC工作过程分为、、、、。
二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。
第1章综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-4，7、8、9，17-24(× )5、6，10-16，二、填空题1. 通电和断电。
2．电压和电流。
3． 10 A，专门 ; 4．灭弧系统、保护装置、操作机构。
5．动、静。
6． 1140 V、 630 A。
7．双金属片、加热元件、动作机构。
8．电感、电子。
9．灭弧栅；磁吹灭弧；纵缝。
10．机械位移电信号。
11． 1 200 V 1 500 V。
12．短路和严重过载。
13．交流和直流。
14. 电磁系统、触头系统、灭弧装置。
15. 延时接通或断开。
三、选择题1. ( B )。
2. (B)。
3. (B )。
4. (B )。
5. (C )。
6. (C)7. (A )8. ( B )9. ( A ) 10. ( B )四、简答题1．答：交流接触器是电力拖动和自动控制系统中用来自动地接通或断开大电流电路的一种低压控制电器，主要控制对象是电动机，能实现远距离控制，交流接触器具有欠(零)电压保护、低电压释放保护、使用寿命长、工作可靠性高等优点,是一种最重要和最常用的低压控制电器。
2．答：电流继电器与电压继电器在结构上的区别主要是线圈不同。
电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。
电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。
中间继电器实际上也是一种电压继电器，只是它具有数量较多、容量较大的触点，起到中间放大的作用。
3．答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。
当负载电流超过规定电流值并经过一定时间后，发热元件所产生的热量使双金属片受热弯曲，带动动触点与静触点分断，切断电动机的控制回路，使接触器线圈断电释放，断开主电路，实现了对电动机的过载保护。
热继电器不能作短路保护。
4．答：低压断路器又称自动空气开关或自动空气断路器，主要用于低压动力线路中。
机床电气控制与P L C试卷及答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流。
3、低压控制电器常用的具体灭弧方法有、、。
4、热继电器主要参数有、、、及。
5、笼型异步电动机的电气制动方法有：、。
6、可编程控制器主要由、、、组成。
7、P LC的输入电路大都相同，通常有三种类型。
分别为、、。
8、PLC工作时，全过程扫描一次所需的时间称为。
9、PLC工作过程分为、、、、。
二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些（5分）2、熔断器的选择的原则是什么（5分）3、梯形图有哪些设计规则（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。
2．1分析图2.43中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。
2.2路。
2.3 试画出某机床主电动机控制线路图。
要求：⑴可正反转；⑵可正向点动；⑶两处起停。
答：要求电路图如下所示2.4 如图2.44所示，要求按下起动按钮后能依次完成下列动作： (1) 运动部件A 从1到2； (2) 接着B 从3到4； (3) 接着A 从2回到1； (4) 接着B 从4回到3；123321DCBATitleNumberSize A4Date:14-May -2001File:F:\x2ABM1M2SQ1SQ2SQ3SQ412342.5 要求三台电动机M1、M2、M3按下列顺序起动：M1起动后，M2才能起动；M2起动后，M3才能起动。
停止时按逆序停止，试画出控制线路。
KM22.6什么叫降压起动？常用的降压起动方法有哪几种？答：（1）降压起动即：在起动时减小加在电动机定子绕组上的电压，以减小起动电流；而起动后再将电压恢复到额定值，电动机进入正常工作状态。
（2）三相笼型异步电动机降压启动的方法有：定子绕组串电阻（电抗）启动、Y—△降压启动、延边三角形降压启动、自耦变压器降压启动。
2.7 电动机在什么情况下应采用降压起动？定子绕组为Y形接法的三相异步电动机能否用Y—△降压起动？为什么？答：当电源容量小于180KV，电动机容量在小于7KV的情况下通常采用降压启动。
Y—△降压启动不适合定子为Y形接法的三相异步电动机，在启动后电机会仍然处于低压运行。
2.8 找出图2.45所示的Y—△降压起动控制线路中的错误，并画出正确的电路。
2.9 试分析图2.20所示的电路中,当KT延时时间太短及延时闭合与延时打开的触点接反后,电路将出现什么现象?答：（1）当KT延时时间太短电动机未完全启动之前就工作（2）延时闭合与延时打开的触点如果接反，则电路一旦通电，KM2线圈即可得电，电动机不经过星形启动就工作三角形正常运行状态。
《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题分）分、共26（每空11、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流。
3、低压控制电器常用的具体灭弧方法有、、。
4、热继电器主要参数有、、、及。
5、笼型异步电动机的电气制动方法有：、。
6、可编程控制器主要由、、、组成。
7、PLC的输入电路大都相同，通常有三种类型。
分别为、、。
8、PLC工作时，全过程扫描一次所需的时间称为。
9、PLC工作过程分为、、、、。
二、选择题分）20（每题2分、共1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
、其它 D、既可串联又可并联 C、并联 B、串联A．6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题分）248分、共（每题1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（分）10每题5分、共1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

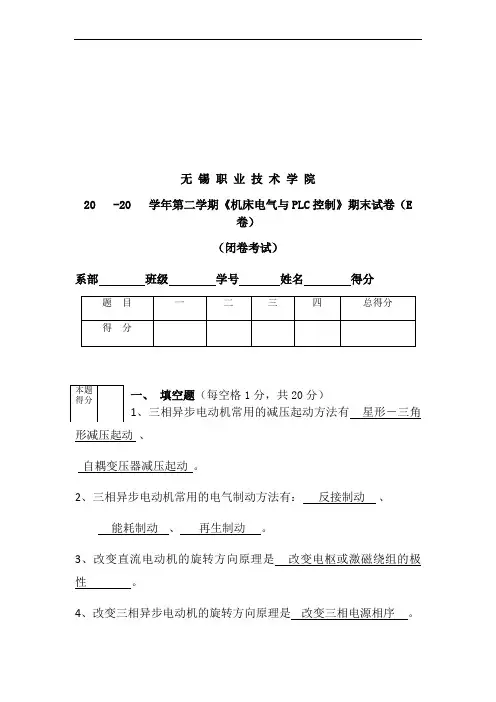

无 锡 职 业 技 术 学 院20 -20 学年第二学期《机床电气与PLC 控制》期末试卷（E卷）（闭卷考试）系部 班级 学号 姓名 得分一、 填空题（每空格1分，共20分）1、三相异步电动机常用的减压起动方法有 星形－三角形减压起动 、自耦变压器减压起动 。
2、三相异步电动机常用的电气制动方法有： 反接制动 、能耗制动 、 再生制动 。
3、改变直流电动机的旋转方向原理是 改变电枢或激磁绕组的极性 。
4、改变三相异步电动机的旋转方向原理是 改变三相电源相序 。
5、PLC的输出形式有继电器、晶体管、晶闸管。
6、PLC的编程语言有梯形图、指令表、功能图、功能块图。
7、零线也叫地线，它们有相同的作用，这种说法是否正确？错（填对或错）。
8、指出如下符号代表哪种电气元器件：FU SQ KM KA KT熔断器、行程开关、接触器、继电器、时间继电器。
二、简答题（共30分）1、三相交流电动机的调速方法有哪几种？（6分）答：（1）变频调速，（2）变极调速，（3）变转差率调速2、电气控制系统的保护环节有那些？（8分）答：短路保护、过流保护、过载保护、欠电压保护、零电压保护、过电压保护、弱磁保护。
3、PLC 的硬件有哪几部分组成？（6分）答：CPU 、存储器、输入输出接口、电源、扩展接口、通讯接口、编程工具等。
4、PLC 的工作过程分几个阶段？各阶段完成什么任务？（10分） 答：（1）采样输入：将各输入状态存入对应内存的输入映象寄存器中。
（2）程序执行阶段：PLC 按照从左到右从上到下的逐点扫描，从输入寄存器读入状态，然后运算结果，再将结果存入映象寄存器。
（3）输出刷新：所有指令执行完毕后，将结果输出到输出寄存器，从而驱动负载。
三、写出梯形图对应的语句表。
（5分）砀瘅傖傩萨宾贪鮭厩帏訛货薊组釀鈣本题得分LD X0 LD X13 ANI M5 RST C200 MC N0 LD X14 SP M100 OUT C200 LD X1 K5 OUT Y0 LD X3四、综合应用。
作业11.接触器的线圈额定电流和额定电压及接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，及是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，及主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
SB1、KM1、M1 启动，SB2、KM2、M2启动SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由一台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电气控制原理图。
第二种方法1. 下列低压电器中可以实现过载保护的有①④①热继电器②速度继电器③接触器④低压断路器⑤时间继电器2. 在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是②①自锁②互锁③接触器④热继电器3. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的①起动。
习题参考答案“十二五”职业教育国家规划教材《机床电气及PLC控制》主编李乃夫刘鹏飞韩俊青副主编王洪华宋阳王燕燕参编周伟贤周文煜张军枚（高等教育出版社2016年5月第1版书号：ISBN 978-7-04-038015-6）P48项目1练习题1-1 填空题1.金属切削机床的机械运动可分为主运动、进给运动和辅助运动，主运动是指对金属工件进行切削的运动，进给运动是指持续地把金属工件的被切削层投入切削的运动，而辅助运动是指除主运动和进给运动之外的其他（如机床部件的位置调整运动）的运动。
2.车床的主运动是主轴的旋转运动，进给运动是溜板箱带动刀架的直线运动，而辅助运动是包括刀架的快速移动和工件的夹紧和放松的运动。
3.在C620-1型车床控制电路（图1-3）中，熔断器FU1用作冷却泵电动机M2的短路保护，FU2用作控制电路的短路保护，FU3用作照明电路的短路保护。
4.在切削加工过程中需要用电磁吸盘吸持住工件的机床是平面磨床。
5.Z3040型摇臂钻床控制电路（图1-12）中最大功率的电动机是主轴电动机M1。
6.X62W型万能铣床的三台电动机M1、M2、和M3有过载保护的是M1、M2、和M3。
7.为缩短X62W型万能铣床的停车时间，主轴电动机设有制动电磁离合器YC1制动制动环节。
1-2 选择题1.C620-1型车床的主轴采用B方法调速，采用B方法反转；Z3040型摇臂钻床的主轴采用B 方法调速，采用B方法反转；而X62W型万能铣床的的主轴采用A方法调速，采用B方法反转。
A.电气B.机械2.C620-1型车床控制电路（图1-3）中两台电动机的控制关系是C。
A.M1与M2能够分别起动和停机B.M1与M2必须同时起动和停机C.M2必须在M1起动后才能起动；若M1停机，M2也同时停机3.M7130型平面磨床控制电路（图1-9）中电阻器R1、R2、R3的作用分别是C、A、B。
A.限制退磁电流B.电磁吸盘线圈的过电压保护C.整流器的过电流保护4.Z3040型摇臂钻床控制电路（图1-12）中电动机M2、M4都不需要用热继电器进行过载保护，分别是由于M2C，M4A。
《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流。
3、低压控制电器常用的具体灭弧方法有、、。
4、热继电器主要参数有、、、及。
5、笼型异步电动机的电气制动方法有：、。
6、可编程控制器主要由、、、组成。
7、PLC的输入电路大都相同，通常有三种类型。
分别为、、。
8、PLC工作时，全过程扫描一次所需的时间称为。
9、PLC工作过程分为、、、、。
二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。
P103.单相交流电磁铁的铁芯上为什么装有短路环？三相交流电磁铁的铁芯上是否也要安装短路环？为什么？答：由于交流电磁铁的铁心的磁通是交变的, 当线圈中通以交变电流时,在铁心中产生的磁通ф1也是交变的, 对衔铁的吸力时大时小, 当磁通过零时,电磁吸力也为零, 吸合后的衔铁在复位弹簧的反力作用下将被拉开,磁通过零后电磁吸力又增大,当吸力大于反力时,衔铁又被吸合。
这样造成衔铁产生振动,同时还产生噪声，甚至使铁心松散。
如果在交流接触器铁心端面上都安装一个铜制的短路环后, 交变磁通ф1的一部分穿过短路环,在环中产生感应电流,产生磁通,与环中的磁通合成为磁通ф2。
ф1与ф2相位不同,也即不同时为零。
这样就使得线圈的电流和铁心磁通ф1为零时,环中产生的磁通不为零,仍然将衔铁吸住, 衔铁就不会产生振动和噪声。
不需要。
因为三相交流电不会同时为零，相当于整个电磁铁中通过的电流没有零点，磁场不会消失，衔铁不会振动。
P143.简述交流接触器的工作原理。
答：交流接触器线圈通以交流电→线圈电流建立磁场→静铁心产生电磁吸力→吸合衔铁→带动触头动作→常闭断开，常开闭合；线圈断电→电磁力消失→反作用弹簧使衔铁释放→各触头复位。
4.交流接触器线圈断电后，动铁芯不能立即释放，从而使电动机不能及时停止，分析其原因。
应如何处理？答：故障可能原因：(1)接触器的电流过大，使接触器触头熔焊；(2)接触器的复位弹簧反力过小，不能使触点返回；(3)衔铁卡住了。
(4)灭弧罩损坏。
处理方法：(1)更换额定电流大小合适的接触器；(2)更换反力大小合适的复位弹簧；(3)处理卡住原因。
(4)更换灭弧罩。
P253.简述热继电器的选用方法。
答：选用方法有：（1）应按实际安装情况选择热继电器安装方向。
（2）原则上热继电器的额定电流应按电动机的额定电流选择。
（3）在不频繁起动的场合，要保证热继电器在电动机起动过程中不产生误动作。
（4）对于三角形接法电动机，应选用带断相保护装置的热继电器。
机床电气与plc期末考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 程序逻辑控制器B. 个人逻辑控制器C. 过程逻辑控制器D. 功率逻辑控制器答案：A2. 以下哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D3. PLC的扫描周期主要受以下哪个因素的影响？A. 程序的复杂度B. CPU的处理速度C. 外部设备的响应时间D. 所有以上因素答案：D4. 以下哪个不是PLC的输出设备？A. 接触器B. 指示灯C. 马达D. 继电器5. PLC中，用于存储程序的存储器是：A. RAMB. ROMC. EPROMD. 所有以上答案：D6. 在PLC编程中，以下哪个指令用于比较两个值？A. ANDB. ORC. CMPD. MOV答案：C7. 以下哪个不是PLC的编程语言？A. 梯形图B. 功能块图C. 汇编语言D. 伪代码答案：C8. PLC的输出模块通常用于控制：A. 传感器B. 显示器C. 执行器D. 继电器答案：C9. PLC的输入模块通常用于接收：B. 信号C. 电源D. 输出答案：B10. PLC的扫描周期包括以下哪些步骤？A. 输入扫描B. 程序执行C. 输出刷新D. 所有以上答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出模块通常使用_________接口与外部设备连接。
答案：数字或模拟2. PLC的编程软件通常提供_________和_________两种编程方式。
答案：图形化和文本化3. 在PLC中，_________指令用于将一个值传送到另一个寄存器。
答案：传送4. PLC的_________模块用于处理数字信号。
答案：数字输入/输出5. PLC的_________模块用于处理模拟信号。
答案：模拟输入/输出6. PLC的_________指令用于实现条件判断。
答案：条件判断7. PLC的_________指令用于实现循环控制。
第二章电器控制线路的基本控制环节2．1分析图2.43中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。
2.2路。
2.3 试画出某机床主电动机控制线路图。
要求：⑴可正反转；⑵可正向点动；⑶两处起停。
答：要求电路图如下所示2.4 如图2.44所示，要求按下起动按钮后能依次完成下列动作： (1) 运动部件A 从1到2； (2) 接着B 从3到4； (3) 接着A 从2回到1； (4) 接着B 从4回到3；12344321DCBATNS AD 1F FA BM 1M S Q S Q S Q S Q12342.5 要求三台电动机M1、M2、M3按下列顺序起动：M1起动后，M2才能起动；M2起动KM2后，M3才能起动。
停止时按逆序停止，试画出控制线路。
2.6什么叫降压起动？常用的降压起动方法有哪几种？答：（1）降压起动即：在起动时减小加在电动机定子绕组上的电压，以减小起动电流；而起动后再将电压恢复到额定值，电动机进入正常工作状态。
（2）三相笼型异步电动机降压启动的方法有：定子绕组串电阻（电抗）启动、Y—△降压启动、延边三角形降压启动、自耦变压器降压启动。
2.7 电动机在什么情况下应采用降压起动？定子绕组为Y形接法的三相异步电动机能否用Y—△降压起动？为什么？答：当电源容量小于180KV，电动机容量在小于7KV的情况下通常采用降压启动。
Y—△降压启动不适合定子为Y形接法的三相异步电动机，在启动后电机会仍然处于低压运行。
2.8 找出图2.45所示的Y—△降压起动控制线路中的错误，并画出正确的电路。
2.9 试分析图2.20所示的电路中,当KT延时时间太短及延时闭合与延时打开的触点接反后,电路将出现什么现象?答：（1）当KT延时时间太短电动机未完全启动之前就工作（2）延时闭合与延时打开的触点如果接反，则电路一旦通电，KM2线圈即可得电，电动机不经过星形启动就工作三角形正常运行状态。
2.10 找出图2.46 —△降压起动控制线路中的错误，并画出正确的电路。
