下载文档原格式

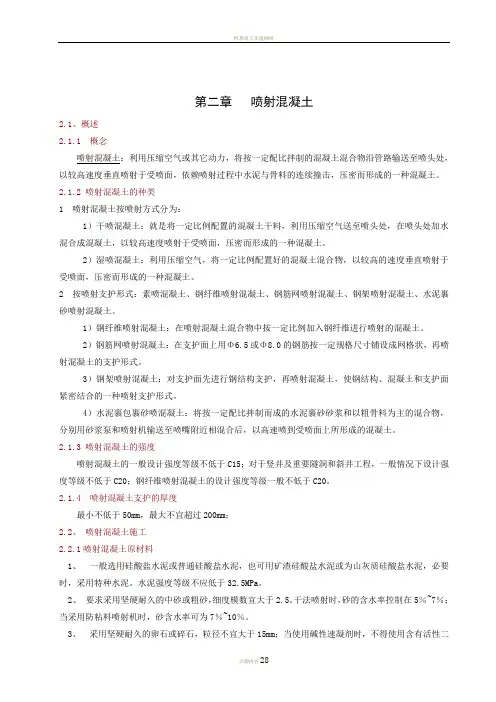

第二章喷射混凝土2.1、概述2.1.1 概念喷射混凝土：利用压缩空气或其它动力，将按一定配比拌制的混凝土混合物沿管路输送至喷头处，以较高速度垂直喷射于受喷面，依赖喷射过程中水泥与骨料的连续撞击，压密而形成的一种混凝土。
2.1.2 喷射混凝土的种类1 喷射混凝土按喷射方式分为：1）干喷混凝土：就是将一定比例配置的混凝土干料，利用压缩空气送至喷头处，在喷头处加水混合成混凝土，以较高速度喷射于受喷面，压密而形成的一种混凝土。
2）湿喷混凝土：利用压缩空气，将一定比例配置好的混凝土混合物，以较高的速度垂直喷射于受喷面，压密而形成的一种混凝土。
2 按喷射支护形式：素喷混凝土、钢纤维喷射混凝土、钢筋网喷射混凝土、钢架喷射混凝土、水泥裹砂喷射混凝土。
1）钢纤维喷射混凝土：在喷射混凝土混合物中按一定比例加入钢纤维进行喷射的混凝土。
2）钢筋网喷射混凝土：在支护面上用Φ6.5或Φ8.0的钢筋按一定规格尺寸铺设成网格状，再喷射混凝土的支护形式。
3）钢架喷射混凝土：对支护面先进行钢结构支护，再喷射混凝土，使钢结构、混凝土和支护面紧密结合的一种喷射支护形式。
4）水泥裹包裹砂喷混凝土：将按一定配比拌制而成的水泥裹砂砂浆和以粗骨料为主的混合物，分别用砂浆泵和喷射机输送至喷嘴附近相混合后，以高速喷到受喷面上所形成的混凝土。
2.1.3 喷射混凝土的强度喷射混凝土的一般设计强度等级不低于C15；对于竖井及重要隧洞和斜井工程，一般情况下设计强度等级不低于C20；钢纤维喷射混凝土的设计强度等级一般不低于C20。
2.1.4 喷射混凝土支护的厚度最小不低于50mm，最大不宜超过200mm；2.2、喷射混凝土施工2.2.1喷射混凝土原材料1、一般选用硅酸盐水泥或普通硅酸盐水泥，也可用矿渣硅酸盐水泥或为山灰质硅酸盐水泥，必要时，采用特种水泥。
水泥强度等级不应低于32.5MPa。
2、要求采用坚硬耐久的中砂或粗砂，细度模数宜大于2.5。
干法喷射时，砂的含水率控制在5％~7％；当采用防粘料喷射机时，砂含水率可为7％~10％。
