中小学建筑设计PPT课件

  • 格式：ppt
  • 大小：94.11 MB
  • 文档页数：80

下载文档原格式

  / 80

合集下载

完整版中小学建筑设计

完整版中小学建筑设计

设计理念 一园
设计理念 两轴
设计理念 五区
设计理念 六景
设计理念 总体布局
设计理念 空间序列
设计理念 交通分析
设计理念 功能分区
设计理念 景观分析
设计理念 景观意向
设计理念 立面设计
设计理念 视线分析
设计理念 经济技术指标
02 郑州第十一中学
1、 设计说明 2、 效果图 3、 设计分析
设计理念 总平面图
设计理念 功能分区
设计理念 结构分析
设计理念 日照分析
设计理念 日照分析
设计理念 日照分析
设计理念 景观分析
设计说明 方案设计
设计说明 方案设计
设计说明 方案设计
设计说明 方案设计
设计说明 方案设计
设计说明 方案设计
设计说明 方案设计
谢谢！
设计理念 立面图
设计理念 立面图
设计理念 立面图
设计理念 立面图
设计理念 立面图
03 奉贤中学
1、 效果图 2、 设计分析 3、瞰图
效果图 透视图
校前区透视图
效果图 透视图
学校中心区透视图
效果图 透视图
校区透视图
效果图 透视图
湖滨透视图
设计理念 设计构思
中小学建筑设计
目录
01 永川中学新校区 02 郑州第十一中学 03 LOREM IPSUM DOLOR
01 永川中学新校区
1、 效果图 2、 设计理念 3、 工程图纸
效果图 鸟瞰图
效果图 鸟瞰图
效果图 鸟瞰图
效果图 透视图
教学楼
效果图 透视图
宿舍区
效果图 透视图
宿舍区
设计理念 项目概况

建筑设计基础知识讲义课件PPT课件( 43页)

建筑设计基础知识讲义课件PPT课件( 43页)

1/4～1/6
Ⅲ 中精密
1～10
办公室、会议室、营业厅
1/6～1/8
Ⅳ
粗糙
＞10
观众厅、居室、盥洗室、厕所 1/8～1/10
Ⅴ 极粗糙
不作规定
贮藏室、走廊、楼梯间
18
（2）窗的位置 – 室内照度是否均匀 – 家具布置的方便 – 房间的通风 – 建筑立面处理
（3）窗台高 普通：900—1000mm 特殊：1200—1800、600或0
11
（五） 门窗
1.门的尺度
• 门高：2100——3300mm
• 门宽：门洞最小宽700mm，常用900——1200mm。 2.门的数量 –根据房间的人数和面积及疏散方便等决定。
• 防火规范规定：面积≤ 60m2，人数≤ 50人的房间， 设一个门，否则两个门并分设房间两端。
• 人流集中的房间（如观众厅、会场等），安全出口 的数目不应少于两个。
12
3.门的位置 配合人流路线，缩短交通流程； 配合家具布置，增大有效使用面积； 配合开窗，组织通风； 配合结构布置，避开集中荷载。
13
卧室、集体宿舍门位置的比较
14
15
• (4) 开启方向 – 外门外开，内门内开。 – 私密性强的房间—内开 – 公用房间—外开利于疏散
• 门开启形式：平开、弹簧、推拉门、卷帘门
备注 小学取下限 不包括走道
无会议桌 有会议桌
4～6座双面阅览桌
9
（三）房间平面形状
常用形状：矩形、方形、多边形、圆形、扇形
（四）房间平面尺寸
1.家具设备的布置及人的活动要求
• 住宅：主卧及起居室开间：3.3-3.9m、进深：4.2-5.1m
•
次卧开间：2.4-3.0m、进深：2.7-3.9m

房屋建筑学第四章建筑平面设计ppt课件

房屋建筑学第四章建筑平面设计ppt课件
（5）符合建筑模数协调统一标准的要求。 按照建筑模数统一协调标准的规定，房间 的开间进深尺寸一般以300mm为模数。
21
4.2.4房间门的设置
一、门的大小和数量 门的大小是指门的宽度，它取决于人体尺寸、人
流股数、及家具设备的大小等。 使用面积较小的房间通常只设一樘门，但当房间
使用人数超过50人，或建筑面积超过60m2时， 按照《建筑设计防火规范》有关规定的要求，至 少需设两樘门。 对于观众厅、比赛大厅等大型空间，门的数量和 总宽度应按《建筑设计防火规范》有关规定指标 进行计算，且每樘门的宽度还不应小于1400mm。
7
主要使用房间平面设计
4.2.1房间面积的确定
房间面积是由使用面积和结构 或围护构件所占面积组成的。以图 4-2所示中学教室为例，其使用面 积由以下三个部分组成： （1）家具和设备所占的面积 （2）使用家具设备及活动所需面积 （3）房间内部的交通面积
8
主要使用房间平面设计 面积的确定
图4-12
9
18
45°
19
主要使用房间平面设计 大小尺寸的确定
（3）良好的天然采光
采光方式对房间进深的影响
为保证房间的采光要求，一般单侧采光时进深
不大于窗上口至地面距离的2倍，双侧采光时进
深尺寸可比单侧采光增加1倍
20
主要使用房间平面设计 大小尺寸的确定
（4）经济合理的结构布置； 墙体承重的梁板式结构或框架结构体系， 要求梁板构件符合经济跨度要求。较经济 的开间尺寸以不大于4.00m为宜，而钢筋 混凝土梁的经济跨度为9.00m以下。
第四章 建筑平面设计
本章知识点： 建筑空间的组成与平面设计的任务 主要使用房间平面设计 辅助使用房间平面设计 交通联系空间平面设计 建筑平面组合设计

房屋建筑学民用建筑设计ppt课件

房屋建筑学民用建筑设计ppt课件
窗的位置主要考虑室内采光的均 匀度、家具的布置、有利于自然 通风，以及立面构图要求。

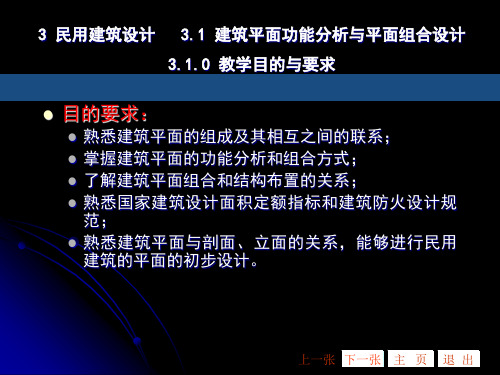

3 民用建筑设计 3.1 建筑平面功能分析与平面组合设计
3.1.3 辅助使用部分的平面设计——分类与面积
一般包括： 一般建筑都应配置有的公共服务项目 直接为主要使用部分服务的配套内容 内部工作人员管理办公用房 为保证建筑按一定标准正常运转而配置的设备用房
建筑的平面的初步设计。
上一张 下一张 主 页 退 出
3 民用建筑设计 3.1 建筑平面功能分析与平面组合设计
3.1.2 使用部分的平面设计——使用房间的分类
与建筑使用目标直接对应的部分，如： 学校建筑的教室和实验室 医院建筑的病房和诊室 剧院建筑中的观众厅和舞台 按使用功能类型，分为： 生活用房间：如住宅的起居室、卧室，旅馆的
窗的作用：采光、通内和分隔空间。 门窗的设计:主要是确定门窗的数量、大小、位置
及门窗的形式。
3 民用建筑设计 3.1 建筑平面功能分析与平面组合设计 3.1.2 使用部分的平面设计——门的设计
门的宽度和数量——房间门的数量的两层含义 门的开启方式 房间平面中门的位置
3 民用建筑设计 3.1 建筑平面功能分析与平面组合设计 3.1.2 使用部分的平面设计——门的大小
3 民用建筑设计 3.1 建筑平面功能分析与平面组合设计 3.1.2 使用部分的平面设计——使用房间的尺寸
3 民用建筑设计 3.1 建筑平面功能分析与平面组合设计 3.1.2 使用部分的平面设计——使用房间的尺寸
因8360mm不符合建筑模数，考虑楼板的经济跨度， 教室开间取8400mm(两边各为2700mm，中间3000mm组合)。
3 民用建筑设计 3.1 建筑平面功能分析与平面组合设计
3.1.4 交通联系部分的平面设计——过道（走道、走廊）

优秀学校建筑设计案例分析PPT课件

优秀学校建筑设计案例分析PPT课件

29
7.中国天津西青区镇小学
h
30
h
31
h
16
h
17
6. 230纽瓦克学校
230纽瓦克学校的窗户被设计为明亮的散射玻璃，能将自然光柔美地散入室内，保持室内明亮，为学生 们的学习提供充足的光线。
h
18
h
19
h
20
7.法国国立高等先进科技学校设计
h
21
h
22
h
23
ห้องสมุดไป่ตู้
h
24
8.四川美术学院新校区
h
25
h
26
h
27
h
28
h

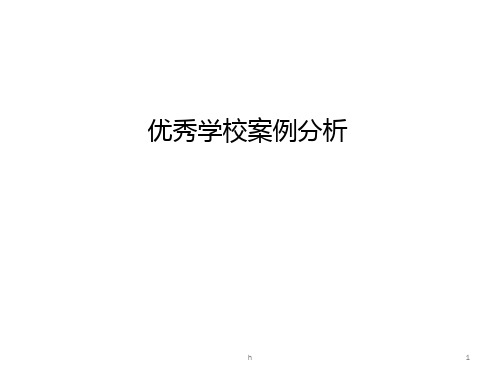

优秀学校案例分析
